Spannsätze RfN 7013.0 | RINGFEDER®

Ausgezeichneter Rundlauf und sehr gute Demontierbarkeit
Mit den Spannsätzen RfN 7013.0 wird ein besonders guter Rundlauf zwischen den verspannten Teilen erreicht. Der verstärkte Flansch verhindert ein Durchbiegen und Abheben des Innenringes während der Montage. Dadurch ist eine gute Demontierbarkeit sichergestellt. Besonders geeignet bei höheren Drehzahlen und Radiallasten
Beispielanwendungen: Kranlaufräder, Kupplungen, Zahnräder, Schwungräder, Lüfterräder

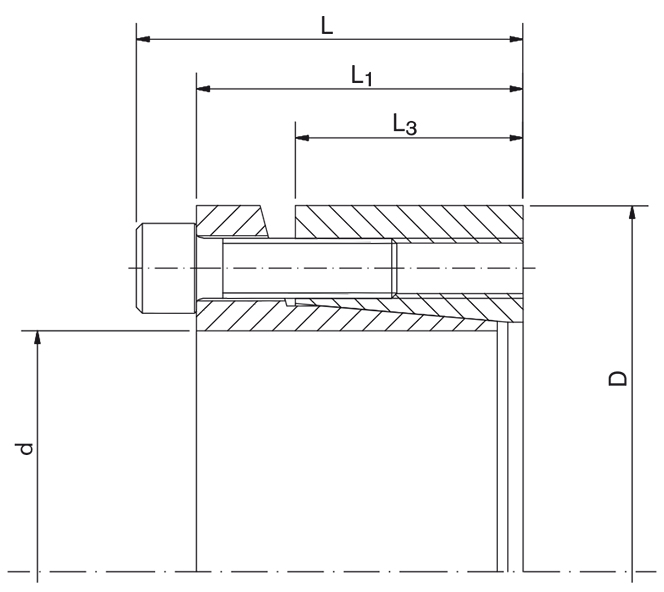

RfN 7013.0

Download der CAD-Daten ist nach dem Login verfügbar.

CAD
d
mm
D
mm
L
mm
L1
mm
L3
mm
T
Nm
pW
N/mm2
pN
N/mm2
DG
mm
TA
Nm
DN min bei Rp0,2 400 N/mm2
mm
Tmax
Nm
19 47 37 31 21,7 285 300 90 6 17 57 320
20 47 37 31 21,7 300 290 90 6 17 57 340
22 47 37 31 21,7 330 260 90 6 17 57 370
24 50 37 31 21,7 420 300 110 6 17 63 480
25 50 37 31 21,7 440 290 110 6 17 63 500
28 55 37 31 21,7 490 260 100 6 17 68 560
30 55 37 31 21,7 530 240 100 6 17 68 600
32 60 37 31 21,7 740 270 110 6 17 75 850
35 60 37 31 21,7 810 250 110 6 17 75 930
38 65 37 31 21,7 890 230 100 6 17 80 1020
40 65 37 31 21,7 940 220 100 6 17 80 1080
42 75 46 38 25,3 1730 300 130 8 41 100 1980
45 75 46 38 25,3 1860 290 130 8 41 100 2130
48 80 46 38 25,3 1980 270 130 8 41 105 2270
50 80 46 38 25,3 2070 260 130 8 41 105 2380
55 85 46 38 25,3 2540 270 140 8 41 114 2920
60 90 46 38 25,3 2770 250 130 8 41 118 3180
65 95 46 38 25,3 3580 260 140 8 41 128 4110
70 110 60 50 33,4 5100 240 130 10 83 144 5860
75 115 60 50 33,4 5460 230 120 10 83 148 6270
80 120 60 50 33,4 5850 210 110 10 83 152 6720
85 125 60 50 33,4 7450 230 130 10 83 164 8560
90 130 60 50 33,4 7900 220 120 10 83 168 9080
95 135 60 50 33,4 9900 260 150 10 83 185 11380
100 145 68 58 40,8 11000 190 110 10 83 184 12650
110 155 68 58 40,8 12100 180 110 10 83 194 13910
120 165 68 58 40,8 15700 190 120 10 83 212 18050
130 180 77 65 45,4 20700 190 120 12 145 231 23800
140 190 77 65 45,4 22500 180 110 12 145 241 25870
150 200 77 65 45,4 28500 200 130 12 145 262 32770
CAD d
inch
D
inch
L
inch
L1
inch
L3
inch
T
ft-lbs
pW
psi
pN
psi
DG
mm
TA
ft-lbs
DN min bei Rp0,2 400 N/mm2
inch
Tmax
ft-lbs
  0.748 1.850 1.457 1.220 0.854 210 43478 13043 M 6 13 2.244 236
  0.787 1.850 1.457 1.220 0.854 221 42029 13043 M 6 13 2.244 251
  0.866 1.850 1.457 1.220 0.854 243 37681 13043 M 6 13 2.244 272
  0.945 1.969 1.457 1.220 0.854 310 43478 15942 M 6 13 2.480 354
  0.984 1.969 1.457 1.220 0.854 325 42029 15942 M 6 13 2.480 369
  1.102 2.165 1.457 1.220 0.854 361 37681 14493 M 6 13 2.677 413
  1.181 2.165 1.457 1.220 0.854 391 34783 14493 M 6 13 2.677 443
  1.260 2.362 1.457 1.220 0.854 546 39130 15942 M 6 13 2.953 627
  1.378 2.362 1.457 1.220 0.854 597 36232 15942 M 6 13 2.953 686
  1.496 2.559 1.457 1.220 0.854 656 33333 14493 M 6 13 3.150 752
  1.575 2.559 1.457 1.220 0.854 693 31884 14493 M 6 13 3.150 797
  1.654 2.953 1.811 1.496 0.996 1276 43478 18841 M 8 30 3.937 1460
  1.772 2.953 1.811 1.496 0.996 1372 42029 18841 M 8 30 3.937 1571
  1.890 3.150 1.811 1.496 0.996 1460 39130 18841 M 8 30 4.134 1674
  1.969 3.150 1.811 1.496 0.996 1527 37681 18841 M 8 30 4.134 1755
  2.165 3.346 1.811 1.496 0.996 1873 39130 20290 M 8 30 4.488 2154
  2.362 3.543 1.811 1.496 0.996 2043 36232 18841 M 8 30 4.646 2345
  2.559 3.740 1.811 1.496 0.996 2641 37681 20290 M 8 30 5.039 3031
  2.756 4.331 2.362 1.969 1.315 3762 34783 18841 M 10 61 5.669 4322
  2.953 4.528 2.362 1.969 1.315 4027 33333 17391 M 10 61 5.827 4625
  3.150 4.724 2.362 1.969 1.315 4315 30435 15942 M 10 61 5.984 4956
  3.346 4.921 2.362 1.969 1.315 5495 33333 18841 M 10 61 6.457 6314
  3.543 5.118 2.362 1.969 1.315 5827 31884 17391 M 10 61 6.614 6697
  3.740 5.315 2.362 1.969 1.315 7302 37681 21739 M 10 61 7.283 8394
  3.937 5.709 2.677 2.283 1.606 8113 27536 15942 M 10 61 7.244 9330
  4.331 6.102 2.677 2.283 1.606 8925 26087 15942 M 10 61 7.638 10260
  4.724 6.496 2.677 2.283 1.606 11580 27536 17391 M 10 61 8.346 13313
  5.118 7.087 3.031 2.559 1.787 15268 27536 17391 M 12 107 9.094 17554
  5.512 7.480 3.031 2.559 1.787 16595 26087 15942 M 12 107 9.488 19081
  5.906 7.874 3.031 2.559 1.787 21021 28986 18841 M 12 107 10.315 24170

Charakteristische Eigenschaften

  • Ausgezeichneter Rundlauf und sehr gute Demontierbarkeit – mit diesen Spannsätzen wird ein besonders guter Rundlauf zwischen den verspannten Teilen erreicht. Der Flansch ist an der kritischen Stelle verstärkt. Dies verhindert ein Durchbiegen und Abheben des Innenringes während der Montage und eine gute Demontierbarkeit ist sichergestellt.
  • Höhere Drehzahl – die Spannsätze bleiben formgenau während der Montage und sind daher für hohe Drehzahlen geeignet.
  • Hohe Radiallasten – aufgrund der hohen Materialfestigkeit ist der Spannsatz für hohe Radiallasten besonders geeignet.

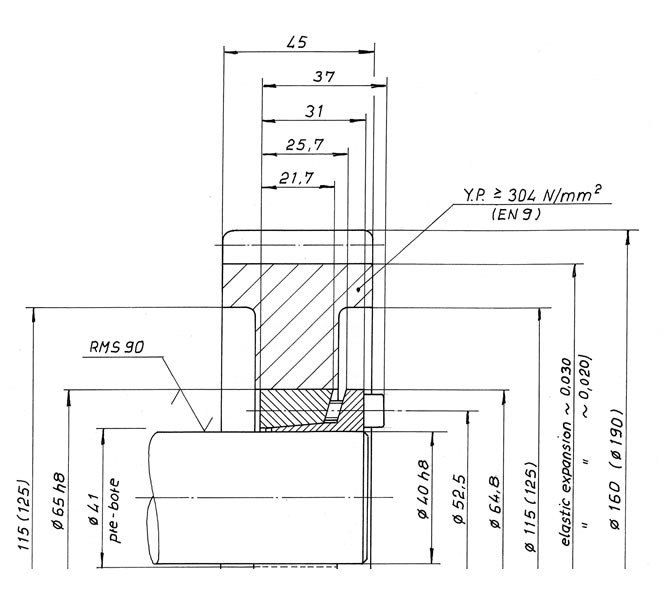

Beispielanwendungen

  • Kranlaufräder
  • Kupplungen
  • Zahnräder
  • Schwungräder
  • Lüfterräder

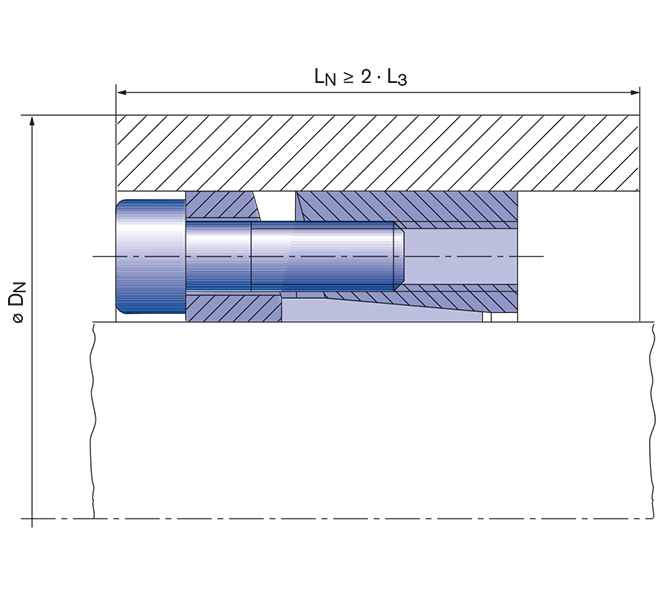

Spannsatz-Einbau

Die Spannsätze werden leicht geölt und einbaufertig angeliefert. Die Werte für T, Fax, pW und pNgelten für Spannsätze im Anlieferungszustand.

Oberflächen

Für Welle und Nabenbohrung Ra = 1,6 μm

Toleranzen

Wir empfehlen folgende Einbautoleranzen

Welle: h8; Nabe: H8

Veränderung der Schraubenanziehdrehmomente

Eine Veränderung der in der Tabelle angegebenen TA-Werte ist nicht zulässig.

Downloads

Product Paper RINGFEDER® Spannsätze

Product Paper RINGFEDER® Spannsätze

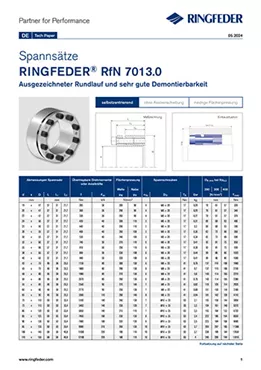

Tech Paper Spannsätze RINGFEDER® RfN 7013.0

Tech Paper Spannsätze RINGFEDER® RfN 7013.0

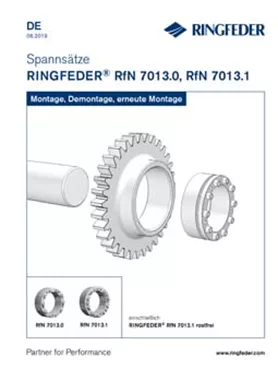

Betriebsanleitung Spannsätze RINGFEDER® RfN 7013.0, RfN 7013.1
