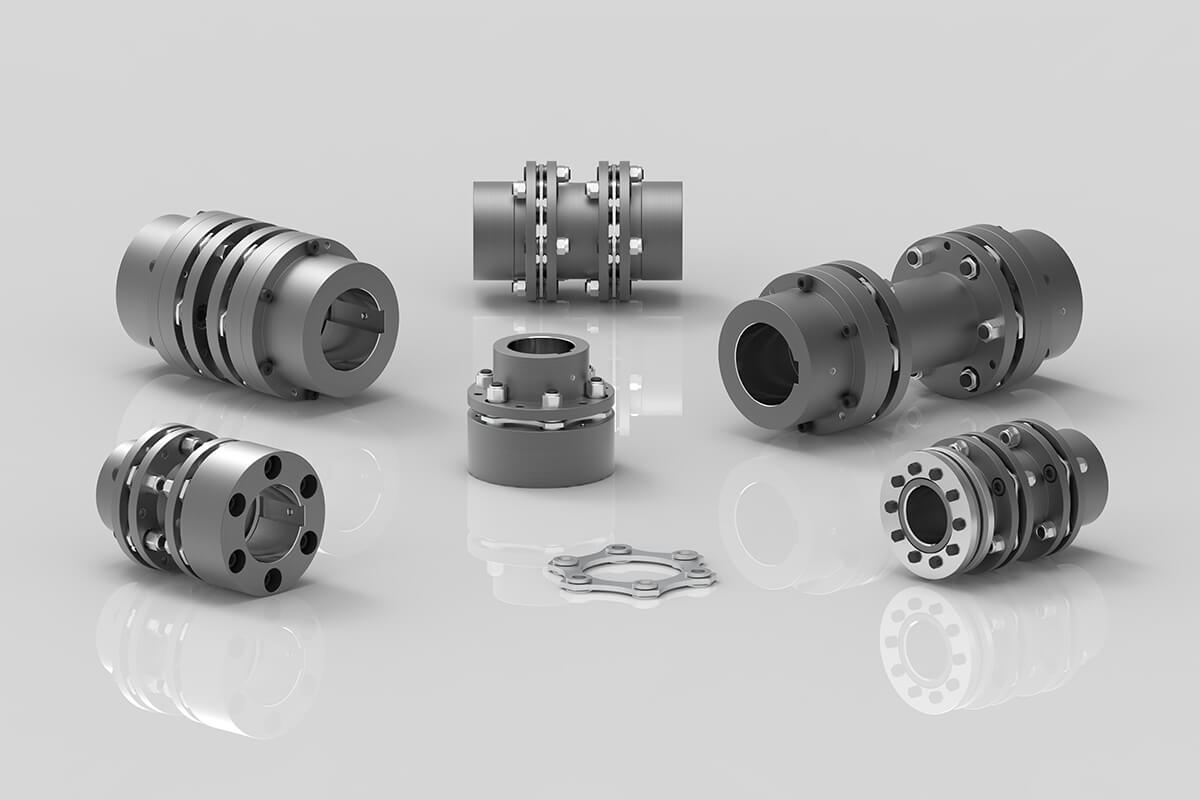

Stahllamellenkupplungen TND | RINGFEDER®

Torsionssteife, absolut spielfreie Stahllamellenkupplungen der neuen Baureihe RINGFEDER® TND – hervorgegangen aus den bewährten TSCHAN® POSIMIN®- und GERWAH®-Serien – sind äußerst vielseitig einsetzbar und ideal für sämtliche Antriebsaufgaben, die insbesondere Verschleiß- und Wartungsfreiheit sowie ausgezeichnete Verlagerungsfähigkeit und Positioniergenauigkeit erfordern. Das charakteristische und funktionale Herzstück dieser leistungsstarken Kupplungen bilden auf Basis eingehender FEM-Analysen entwickelte Lamellenpakete, bestehend aus ringförmigen, biegeelastischen Einzellamellen aus rostfreiem Federstahl, die mittels exakter Präzisionsbuchsen zu einer kompakten Einheit verbunden sind. Hochbelastbare Schrauben verbinden die Lamellenpakete wechselseitig, ggf. über eingesetzte Zwischenstücke, mit den Kupplungsnaben, sodass die auf Zug und Druck beanspruchten Stahllamellen das erforderliche Drehmoment zuverlässig, präzise und sicher übertragen. Zugleich wird so das notwendige Verlagerungsvermögen bei winkligen, axialen und, je nach Kupplungsausführung, auch radialen Wellenversätzen bei minimalen Rückstellkräften erreicht. Dank des modularen Aufbaus der Baureihe und des umfangreichen, hochflexiblen Baukastensystems steht Anwendern stets eine für Ihren individuellen Einsatzfall optimal geeignete Kupplungsvariante zur Verfügung.

Stahllamellenkupplungen TND

Stahllamellenkupplungen TND HSH | RINGFEDER®

TND HSH

Standardnaben mit Passfedernut, eingelenkig, ohne Zwischenstück

  • 11 Baugrößen
  • Max. Bohrungsdurchmesser
    d
    : 32-215 mm
  • Max. Außendurchmesser
    D1: 70,5-510 mm

  • Nabenabstand E: 7,5-47 mm
  • Gesamtlänge L: 86,5-527 mm
  • Drehzahl nmax: 1.500-8.400 1/min
  • Drehmoment TKN: 170-130.000 Nm
Stahllamellenkupplungen TND HDH | RINGFEDER®

TND HDH

Standardnaben mit Passfedernut, zweigelenkig, mit Zwischenstück

  • 11 Baugrößen
  • Max. Bohrungsdurchmesser
    d
    : 32-215 mm
  • Max. Außendurchmesser
    D1: 70,5-510 mm

  • Nabenabstand E: 60-350 mm
  • Gesamtlänge L: 139-830 mm
  • Drehzahl nmax: 1.500-8.400 1/min
  • Drehmoment TKN: 170-130.000 Nm
Stahllamellenkupplungen TND HDV | RINGFEDER®

TND HDV

Standardnabe und invertierte Nabe mit Passfedernut, zweigelenkig, mit Zwischenstück

  • 9 Baugrößen
  • Max. Bohrungsdurchmesser
    d1: 32-175 mm; d2: 25-120 mm
  • Max. Außendurchmesser
    D1: 70,5-345 mm
  • Nabenabstand E: 60-300 mm
  • Gesamtlänge L: 105-526 mm
  • Drehzahl nmax: 2.100-8.400 1/min
  • Drehmoment TKN: 170-44.000 Nm
Stahllamellenkupplungen TND VDV | RINGFEDER®

TND VDV

Invertierte Naben mit Passfedernut, zweigelenkig, mit Zwischenstück

  • 9 Baugrößen
  • Max. Bohrungsdurchmesser
    d
    : 25-120 mm
  • Max. Außendurchmesser
    D1: 70,5-345 mm
  • Nabenabstand E: 60-300 mm
  • Gesamtlänge L: 70-352 mm
  • Drehzahl nmax: 2.100-8.400 1/min
  • Drehmoment TKN: 170-44.000 Nm
Stahllamellenkupplungen TND HSH | RINGFEDER®

TND OCO

Standardnaben mit offenem Flansch, zweigelenkig, mit Kompakt-Zwischenstück

  • 4 Baugrößen
  • Max. Bohrungsdurchmesser
    d: 32-65 mm
  • Max. Außendurchmesser
    D1: 70,5-140,5 mm
  • Nabenabstand E: 31,2-55 mm
  • Gesamtlänge L: 110-175 mm
  • Drehzahl nmax: 4.600-8.400 1/min
  • Drehmoment TKN: 170-1.750 Nm
Stahllamellenkupplungen TND XSX | RINGFEDER®

TND XSX

Naben mit Schrumpfscheiben, eingelenkig, ohne Zwischenstück

  • 7 Baugrößen
  • Bohrungsdurchmesser
    d
    : 38-160 mm
  • Max. Außendurchmesser
    D1: 116-345 mm
  • Nabenabstand E: 10,5-32,5 mm
  • Gesamtlänge L: 120,5-432,5 mm
  • Drehzahl nmax: 2.100-3.600 1/min
  • Drehmoment TKN: 750-44.000 Nm
Stahllamellenkupplungen TND XDX | RINGFEDER®

TND XDX

Naben mit Schrumpfscheiben, zweigelenkig, mit
Zwischenstück

  • 7 Baugrößen
  • Bohrungsdurchmesser
    d: 38-160 mm
  • Max. Außendurchmesser
    D1: 116-345 mm
  • Nabenabstand E: 100-300 mm
  • Gesamtlänge L: 210-700 mm
  • Drehzahl nmax: 2.100-3.600 1/min
  • Drehmoment TKN: 750-44.000 Nm
Stahllamellenkupplungen TND QCQ | RINGFEDER®

TND QCQ

Naben mit offenem Flansch und Schrumpfscheiben, zweigelen-kig, mit Kompakt-Zwischenstück

  • 2 Baugrößen
  • Bohrungsdurchmesser
    d: 38-70 mm
  • Max. Außendurchmesser
    D1: 116-145 mm
  • Nabenabstand E: 46,5-55 mm
  • Gesamtlänge L: 156,5-175 mm
  • Drehzahl nmax: 3.600 1/min
  • Drehmoment TKN: 750-1.750 Nm
