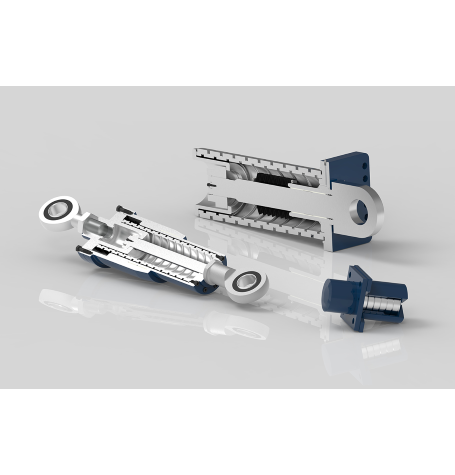

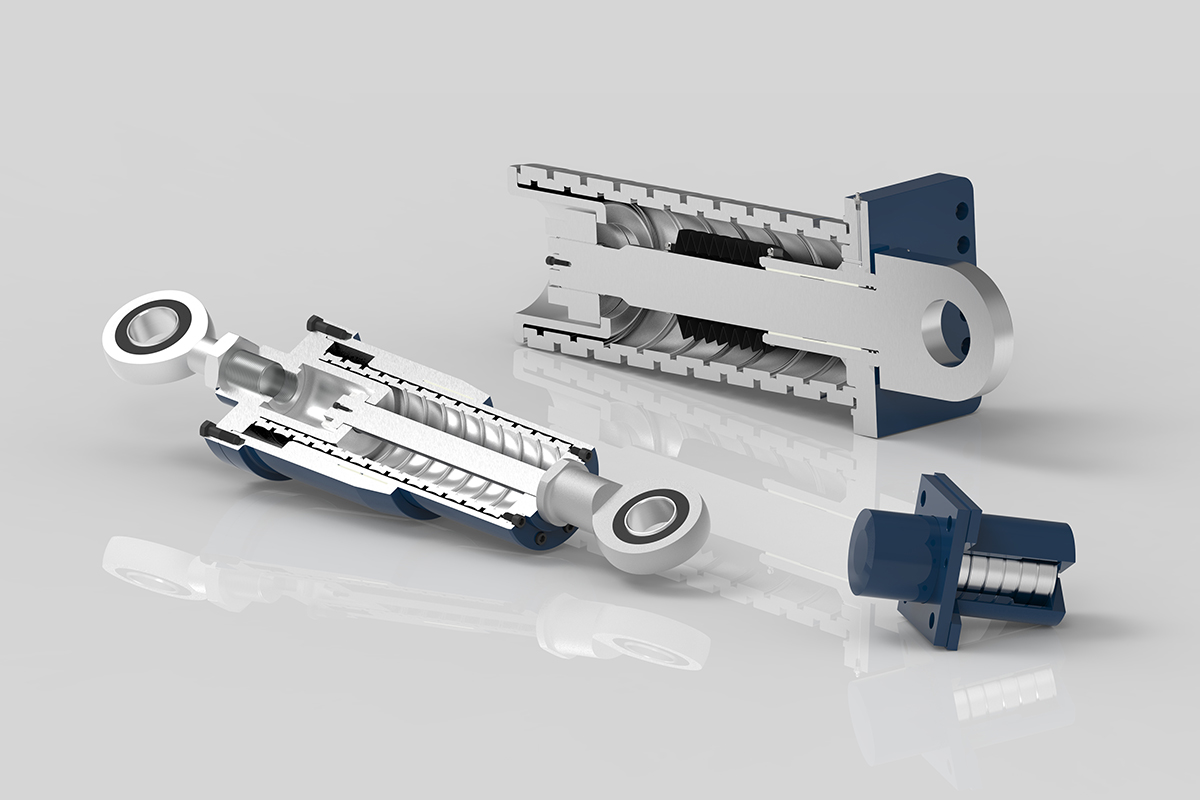

Industriepuffer | RINGFEDER®

Neben reinen Federsäulen können unsere leistungsfähigen RINGFEDER® Reibungsfedern ebenso als vollständige, anwendungsspezifisch konstruierte Pufferausführungen in unterschiedlicher Form und Größe geliefert und eingesetzt werden. Möglich sind dabei auch Variationen der Flansche und/oder Stößel, wassergekühlte Ausführungen, Zugeinrichtungen sowie Einheiten, die in Zug- und Druckrichtung wirken. Typische Ausführungsformen sind beispielsweise Rutschkupplungen zum Überlastschutz und Schwingungstilger.

Produkteigenschaften

Ihre Vorteile

RINGFEDER® Reibungsfedern haben eine Vielzahl von Vorteilen gegenüber anderen Dämpfungssystemen:

  • Hohe Federarbeit bei geringem Gewicht und Volumen Da die RINGFEDER® Reibungsfeder den Federwerkstoff vollständig ausnutzt, reduzieren sich Abmessung und Gewicht auf ein Minimum. Die entscheidende Größe ist hier die Federarbeit.
  • Hohe Dämpfung Die Dämpfung der RINGFEDER® Reibungsfedern beträgt standardmäßig 66 % womit die eingeleitete Energie schnell aufgenommen ist und Resonanzerscheinungen vollständig unterdrückt werden. Variationen mit anderen Schmierungen sind möglich.
  • In Blockstellung überlastsicher RINGFEDER® Reibungsfedern sind als Blockfedern konstruiert, so ist sichergestellt, dass die zulässigen Spannungen nicht überschritten werden können und die RINGFEDER® Reibungsfedern keinen Schaden erleiden.
  • Unabhängig von der Belastungsgeschwindigkeit Das Kraft-Weg-Diagramm ist u. a. unabhängig von der Belastungsgeschwindigkeit. Im Gegensatz zu anderen Dämpfungssystemen bieten RINGFEDER® Reibungsfedern auch bei kleinen Belastungsgeschwindigkeiten die volle Federarbeit und Dämpfung.
  • Unabhängigkeit des Diagramms von der Temperatur Bei hydraulischen Dämpfern bzw. synthetischen Federn wird das Kraft-Weg-Diagramm durch Temperaturschwankungen und Eigenerwärmung beeinflusst. Die Kennlinie der RINGFEDER® Reibungsfeder ist im Temperaturbereich von -20 °C bis +60 °C konstant. Die Eigenerwärmung der Feder infolge der Dämpfung ist zu berücksichtigen. Für Einsatzfälle außerhalb des genannten Temperaturbereichs sprechen Sie uns bitte an.
  • Wartungsfreiheit Im Allgemeinen ist eine Nachschmierung der Feder im Betrieb nicht erforderlich und kann sogar bei Verwendung anderer Schmiermittel zum Ausfall führen.
  • Auf den Anwendungsfall individuell auslegbar Neben den standardmäßig gefertigten RINGFEDER® Reibungsfedern bieten wir Ihnen gerne eine auf Ihren individuellen Anwendungsfall zugeschnittene Lösung an. Im Diagramm ist das Verhältnis von Außendurchmesser zu Federendkraft dargestellt. Somit lässt sich ablesen, ob für eine geplante Konstruktion eine Lösungsmöglichkeit besteht, auch wenn laut Tabelle keine Serienfeder zur Verfügung steht.
  • Parallel- und Serienschaltungen von Federn Um einen vorhandenen Einbauraum noch besser nutzen zu können, besteht bei RINGFEDER® Reibungsfedern die zusätzliche Möglichkeit, die Federsäulen auf zwei verschiedene Arten anzuordnen.

Aufbau einer RINGFEDER® Reibungsfeder

Schließt eine aus e Elementen bestehende RINGFEDER® Reibungsfeder mit halben Ringen ab, so beträgt deren ungespannte Länge:

  • Lo = e · he

Der gesamte Federweg kann nach folgender Gleichung berechnet werden:

  • s = e · se

Ohne Berücksichtigung der Vorspannkraft beträgt die Federarbeit:

  • W = e · We

Die Endkraft ändert sich nicht mit der Anzahl der Elemente.



Auswahl und Einbau von RINGFEDER® Reibungsfedern

  • Vorspannung RINGFEDER® Reibungsfedern sind mit mindestens 5 %, vorzugsweise mit 10 % des Federweges vorzuspannen. Um den Schmierfilm nicht zu beeinträchtigen, sollte die Vorspannkraft nicht mehr als 50 % betragen, wobei auch Ausnahmen nach Rücksprache möglich sind.
  • Führung Für RINGFEDER® Reibungsfedern ist eine Führung vorzusehen. Ausnahmen gelten für kurze Federn, dessen Länge ≤ 1,5 D1 beträgt, sofern diese zwischen parallel geführten Druckplatten belastet werden.
  • Schmierung Für die Schmierung sind NUR die von uns empfohlenen Spezialschmierstoffe zu verwenden, da die Konusflächen unter enormer Flächenpressung stehen. Im Allgemeinen reicht die von uns aufgebrachte Fettmenge aus. Nachschmieren ist nicht erforderlich.
  • Diagramm beachten Bei Pufferfedern interessiert die aufnehmbare Federarbeit in J, d. h. die Fläche unter der Belastungskurve (o. Kurve). Soll die Feder dagegen eine Anpresskraft aufbringen so gilt die Entlastungskurve (u. Kurve). Letztere kann bei Verwendung von reibwertminimierenden Schmierstoffen angehoben werden. Hier bitten wir um Ihre Vorgaben.
  • Abdichtung RINGFEDER® Reibungsfedern sind gegen Staub und Feuchtigkeit geschützt einzubauen, um den Schmierfilm nicht zu beeinträchtigen. Einfache Gleitführungen reichen aus. Bei starkem Staub und Feuchtigkeit werden Faltenbälge empfohlen.



Puffer mit RINGFEDER® Reibungsfedern

Puffertypen werden standardmäßig in einer von vier Ausführungen geliefert. Diese Puffer sind geeignet für Einsatztemperaturen von -20 °C bis +60 °C. Darüber hinaus sind Modifikationen von -73 °C bis +200 °C möglich. Für geometrische und technische Sonderlösungen gemäß spezifischer Anforderungen nehmen Sie bitte Kontakt mit unserem Engineering-Team auf.

Technische Daten

CAD
Größe/Size
Typ
Fv
kN
F
kN
s
mm
W
J
L
mm
D
mm
DB
mm
Gw
kg
b
mm
db
mm
Bemerkung
1 06300 6 54 27 820 202 112 150 10 100 18
2 06300 6 54 37 1100 262 112 150 12 100 18
3 06300 6 54 55 1640 374 112 150 17 100 18
4 06300 6 54 64 1900 434 112 150 19 100 18
5 06300 6 54 74 2200 494 112 150 20 100 18
6 08000 7 83 33 1500 230 122 200 13 110 18
7 08000 7 83 46 2050 306 122 200 16 110 18
8 08000 7 83 66 2950 428 122 200 23 110 18
9 08000 7 83 79 3550 505 122 200 26 110 18
10 08000 7 83 92 4150 582 122 200 28 110 18
11 10000 10 125 45 3000 300 142 250 22 130 23
12 10000 10 125 61 4100 397 142 250 26 130 23
13 10000 10 125 89 6000 571 142 250 37 130 23
14 10000 10 125 105 7050 667 142 250 42 130 23
15 10000 10 125 121 8150 763 142 250 45 130 23
16 12400 20 200 51 5600 366 178 250 39 155 23
17 12400 20 200 65 7150 454 178 250 45 155 23
18 12400 20 200 102 11200 696 178 250 64 155 23
19 12400 20 200 116 12800 784 178 250 75 155 23
20 12400 20 200 130 14300 872 178 250 78 155 23
21 16600 10 350 75 13900 500 235 370 85 200 27
22 16600 10 350 95 17500 630 235 370 105 200 27
23 16600 10 350 140 25900 880 235 370 145 200 27
24 16600 10 350 165 30500 1040 235 370 160 200 27
25 16600 10 350 190 35000 1200 235 370 165 200 27
27 19600 20 600 105 32000 620 - 153 - 26 Teller: 450x340
CAD Größe/Size
Typ
Fv
lbs
F
lbs
s
inch
W
ft-lbs
L
inch
D
inch
DB
inch
Gw
lbs
b
inch
db
inch
Bemerkung
  1 06300 1348 12136 1.063 605 7.953 4.409 5.906 22.05 3.937 0.709
  2 06300 1348 12136 1.457 811 10.315 4.409 5.906 26.46 3.937 0.709
  3 06300 1348 12136 2.165 1210 14.724 4.409 5.906 37.48 3.937 0.709
  4 06300 1348 12136 2.520 1401 17.087 4.409 5.906 41.89 3.937 0.709
  5 06300 1348 12136 2.913 1623 19.449 4.409 5.906 44.09 3.937 0.709
  6 08000 1573 18653 1.299 1106 9.055 4.803 7.874 28.66 4.331 0.709
  7 08000 1573 18653 1.811 1512 12.047 4.803 7.874 35.27 4.331 0.709
  8 08000 1573 18653 2.598 2176 16.850 4.803 7.874 50.71 4.331 0.709
  9 08000 1573 18653 3.110 2618 19.882 4.803 7.874 57.32 4.331 0.709
  10 08000 1573 18653 3.622 3061 22.913 4.803 7.874 61.73 4.331 0.709
  11 10000 2247 28092 1.772 2213 11.811 5.591 9.843 48.50 5.118 0.906
  12 10000 2247 28092 2.402 3024 15.630 5.591 9.843 57.32 5.118 0.906
  13 10000 2247 28092 3.504 4425 22.480 5.591 9.843 81.57 5.118 0.906
  14 10000 2247 28092 4.134 5200 26.260 5.591 9.843 92.59 5.118 0.906
  15 10000 2247 28092 4.764 6011 30.039 5.591 9.843 99.21 5.118 0.906
  16 12400 4495 44947 2.008 4130 14.409 7.008 9.843 85.98 6.102 0.906
  17 12400 4495 44947 2.559 5274 17.874 7.008 9.843 99.21 6.102 0.906
  18 12400 4495 44947 4.016 8261 27.402 7.008 9.843 141.10 6.102 0.906
  19 12400 4495 44947 4.567 9441 30.866 7.008 9.843 165.35 6.102 0.906
  20 12400 4495 44947 5.118 10547 34.331 7.008 9.843 171.96 6.102 0.906
  21 16600 2247 78658 2.953 10252 19.685 9.252 14.567 187.39 7.874 1.063
  22 16600 2247 78658 3.740 12907 24.803 9.252 14.567 231.49 7.874 1.063
  23 16600 2247 78658 5.512 19103 34.646 9.252 14.567 319.67 7.874 1.063
  24 16600 2247 78658 6.496 22496 40.945 9.252 14.567 352.74 7.874 1.063
  25 16600 2247 78658 7.480 25815 47.244 9.252 14.567 363.76 7.874 1.063
  27 19600 4495 134842 4.134 23602 24.409 337.31 1.024 Buffer plate: 450x340
