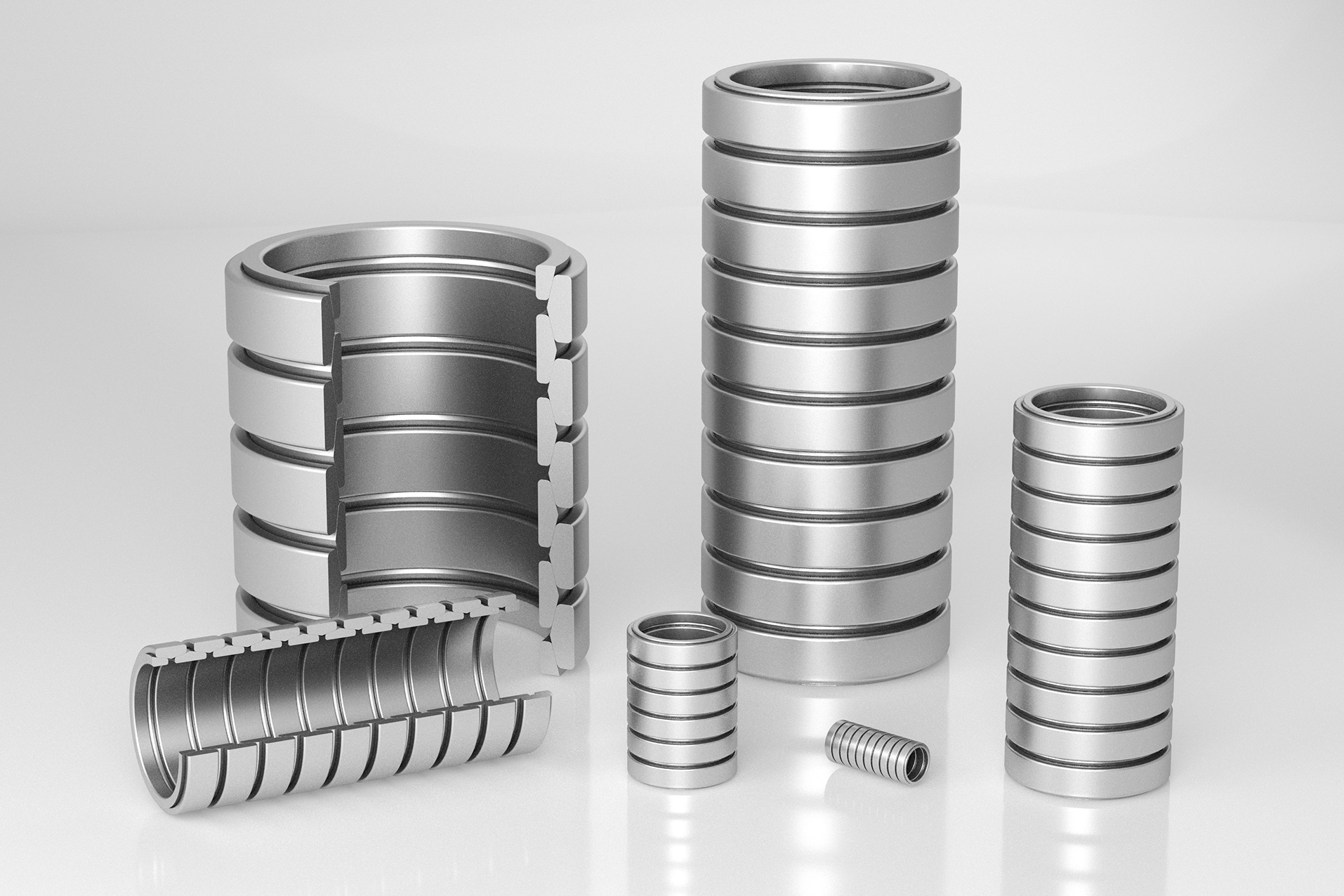

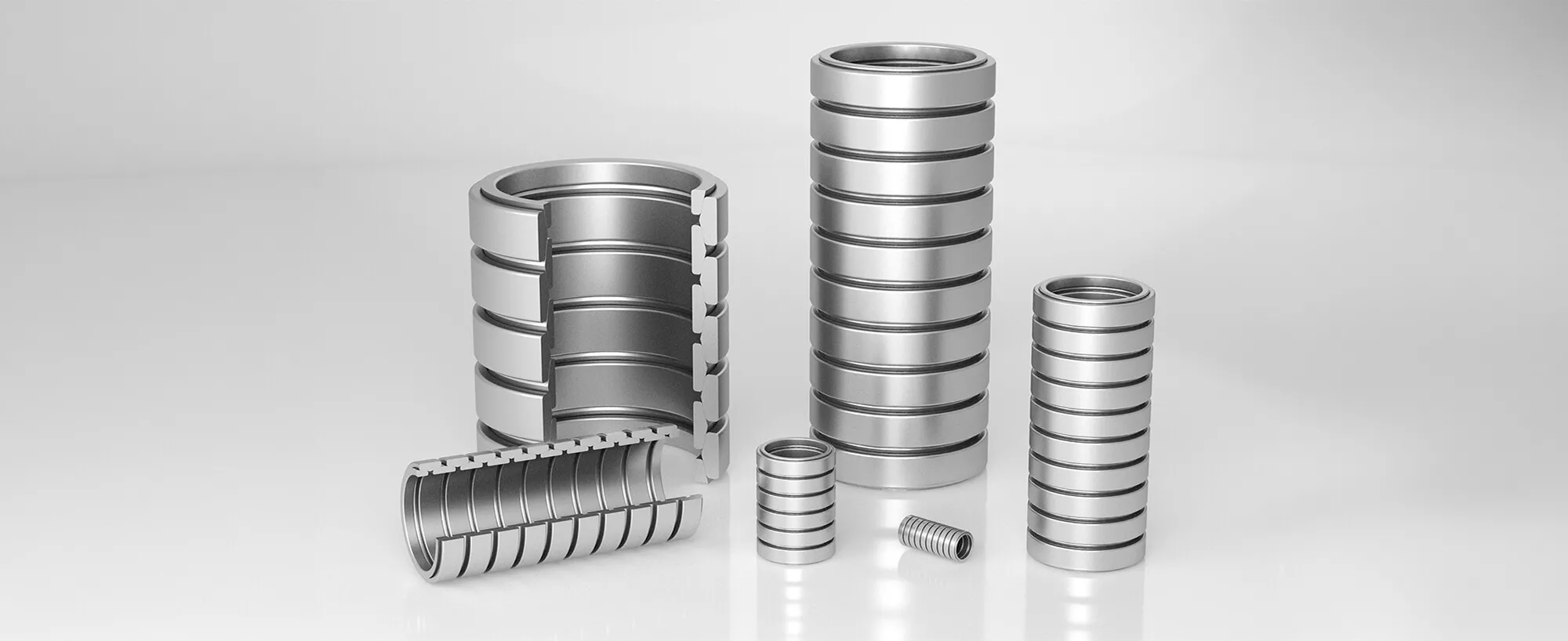

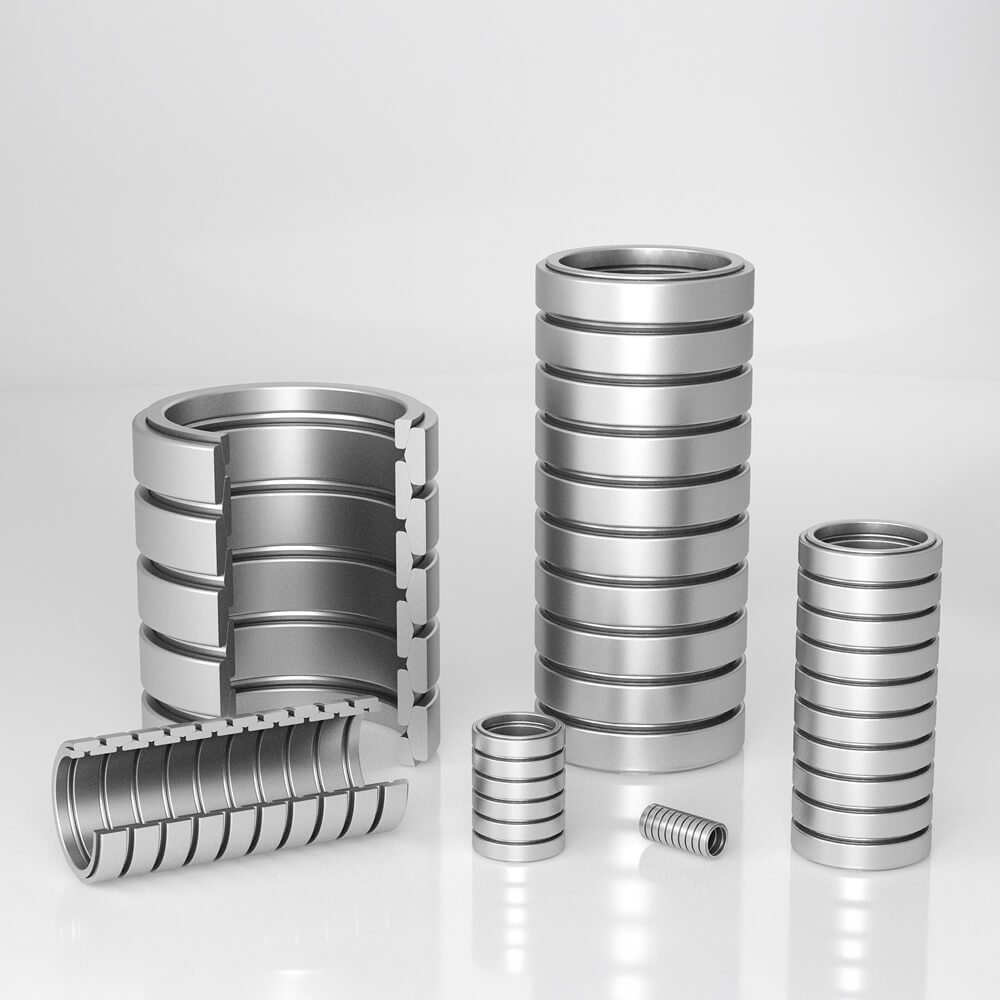

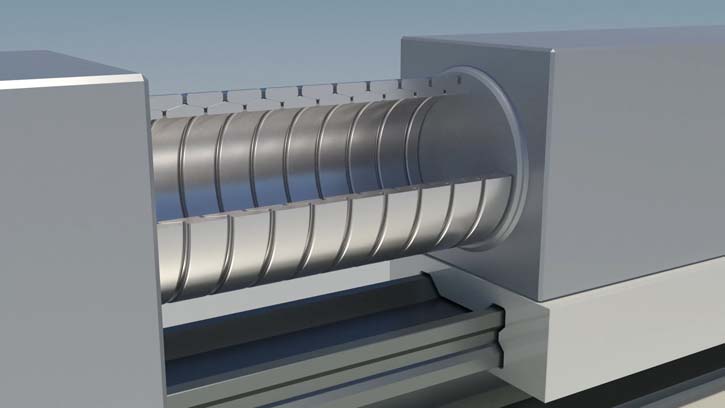

Bewegte Massen schnell, sicher und präzise abbremsen: RINGFEDER® Reibungsfedern sind unerlässliche Sicherheitskomponenten in allen Technologie- und Industriebereichen, in denen plötzlich auftretende Kräfte aufgenommen und kinetische Energien absorbiert werden müssen oder Dämpfungssysteme für enorme Kräfte bei relativ geringen Abmessungen benötigt werden. Sie bestehen aus präzise gefertigten Außen- und Innenringen, die gemäß der individuellen Anforderungen der Anwender zu vollständigen Federsäulen aufgebaut werden. Diese werden vor Auslieferung zu 100 % mehrfach geprüft und belastet, wodurch absolute Funktionssicherheit garantiert ist  ob bei bewährten Standardartikeln oder hochspezifischen Maßanfertigungen.

Technische Daten

* Keine Blockfeder, Hubbegrenzung vorsehen für markierte Typen

CAD

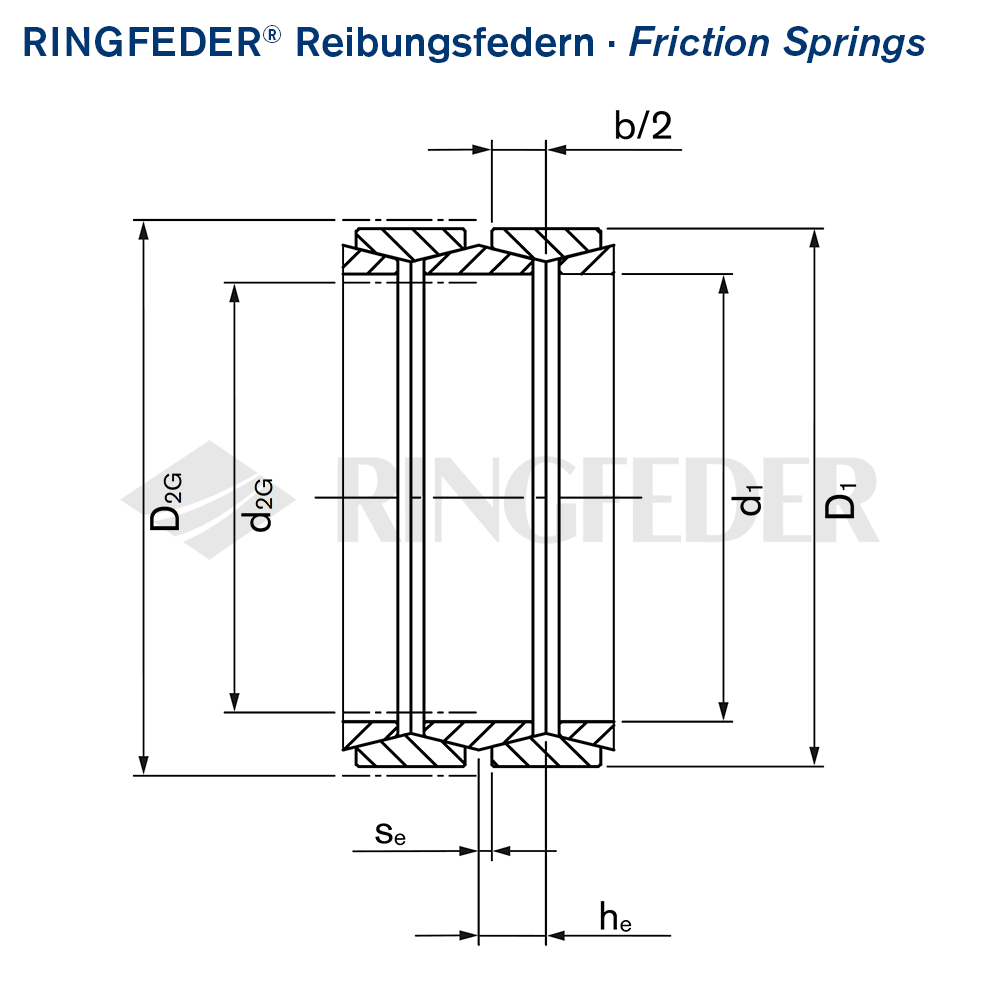

Typ
Typ alt
F
kN
se
mm
We
Joule
he
mm
D1.
mm
d1
mm
b/2
mm
D2G
mm
d2G
mm
Gwe
kg
Bemerkung
01800 1201 5 0,4 1,0 2,2 18,1 14,4 1,8 18,7 13,9 0,002
02500 1202 9 0,6 2,7 3,1 25,0 20,8 2,5 25,9 20,1 0,004
03200 1203 14 0,8 5,6 4,0 32,0 27,0 3,2 33,1 26,1 0,007
03800 1204 20 0,9 9,0 4,7 38,0 31,7 3,8 39,3 30,6 0,012
04200 1205 26 1,0 13,0 5,2 42,2 34,6 4,2 43,6 33,4 0,018
04800 1206 34 1,1 18,7 5,9 48,2 39,4 4,8 49,8 38,1 0,026
05500 1207 40 1,3 26,0 6,8 55,0 46,0 5,5 56,7 44,5 0,035
06300 1208 54 1,4 37,8 7,7 63,0 51,9 6,3 64,9 50,3 0,056
07000 1209 65 1,6 52,0 8,6 70,0 58,2 7,0 72,1 56,4 0,074
08000 1310 83 1,8 75,0 9,8 80,0 67,0 8,0 83,0 64,0 0,105
09000 1311 100 2,0 100,0 11,0 90,0 75,5 9,0 93,0 73,0 0,145
10000 1312 125 2,2 138,0 12,2 100,0 84,0 10,0 103,0 81,0 0,203
12400 1314 200 2,6 260,0 15,0 124,0 102,0 12,4 128,0 98,0 0,408
13000 1313 160 2,6 208,0 15,0 130,0 111,5 12,4 134,0 108,0 0,376
14000 1315 250 3,0 375,0 17,0 140,0 116,0 14,0 144,0 112,0 0,568
16600 1316 350 3,7 648,0 20,0 166,0 134,0 16,0 170,0 130,0 0,869 Keine Blockfeder, Hubbegrenzung vorsehen
19600 1318 600 4,4 1320,0 23,4 194,0 155,0 19,0 199,0 150,0 1,676
20000 1317 510 3,9 995,0 22,4 198,0 162,0 18,5 203,0 157,0 1,570
22000 1319 720 4,4 1584,0 26,4 220,0 174,0 22,0 225,0 169,0 2,573
26200 1320 860 4,8 2064,0 25,8 262,0 208,0 21,0 268,0 202,0 3,415
30000 1221 1000 5,8 2900,0 35,8 300,0 250,0 30,0 306,0 245,0 5,510
32000 1222 1200 6,2 3720,0 38,2 320,0 263,0 32,0 326,0 258,0 7,060
35000 1223 1400 6,6 4620,0 41,6 350,0 288,0 35,0 356,0 283,0 9,180
40000 1224 1800 7,6 6840,0 47,6 400,0 330,0 40,0 407,0 324,0 13,560
CAD Typ
Typ alt
F
lbs
se
inch
We
ft-lbs
he
inch
D1.
inch
d1
inch
b/2
inch
D2G
inch
d2G
inch
Gwe
lbs
Bemerkung
  01800 1201 1124 0.016 0.74 0.087 0.713 0.567 0.071 0.74 0.55 0.004
  02500 1202 2023 0.024 1.99 0.122 0.984 0.819 0.098 1.02 0.79 0.009
  03200 1203 3146 0.031 4.13 0.157 1.260 1.063 0.126 1.30 1.03 0.015
  03800 1204 4495 0.035 6.64 0.185 1.496 1.248 0.150 1.55 1.20 0.026
  04200 1205 5843 0.039 9.59 0.205 1.661 1.362 0.165 1.72 1.31 0.040
  04800 1206 7641 0.043 13.79 0.232 1.898 1.551 0.189 1.96 1.50 0.057
  05500 1207 8989 0.051 19.18 0.268 2.165 1.811 0.217 2.23 1.75 0.077
  06300 1208 12136 0.055 27.88 0.303 2.480 2.043 0.248 2.56 1.98 0.123
  07000 1209 14608 0.063 38.35 0.339 2.756 2.291 0.276 2.84 2.22 0.163
  08000 1310 18653 0.071 55.32 0.386 3.150 2.638 0.315 3.27 2.52 0.231
  09000 1311 22474 0.079 73.76 0.433 3.543 2.972 0.354 3.66 2.87 0.320
  10000 1312 28092 0.087 101.78 0.480 3.937 3.307 0.394 4.06 3.19 0.448
  12400 1314 44947 0.102 191.77 0.591 4.882 4.016 0.488 5.04 3.86 0.899
  13000 1313 35958 0.102 153.41 0.591 5.118 4.390 0.488 5.28 4.25 0.829
  14000 1315 56184 0.118 276.59 0.669 5.512 4.567 0.551 5.67 4.41 1.252
  16600 1316 78658 0.146 477.95 0.787 6.535 5.276 0.630 6.69 5.12 1.916 A stroke limitation has to be provided
  19600 1318 134842 0.173 973.59 0.921 7.638 6.102 0.748 7.83 5.91 3.695
  20000 1317 114616 0.154 733.88 0.882 7.795 6.378 0.728 7.99 6.18 3.461
  22000 1319 161811 0.173 1168.31 1.039 8.661 6.850 0.866 8.86 6.65 5.672
  26200 1320 193274 0.189 1522.34 1.016 10.315 8.189 0.827 10.55 7.95 7.529
  30000 1221 224737 0.228 2138.95 1.409 11.811 9.843 1.181 12.05 9.65 12.147
  32000 1222 269684 0.244 2743.76 1.504 12.598 10.354 1.260 12.83 10.16 15.565
  35000 1223 314632 0.260 3407.57 1.638 13.780 11.339 1.378 14.02 11.14 20.238
  40000 1224 404527 0.299 5044.98 1.874 15.748 12.992 1.575 16.02 12.76 29.895

Produkteigenschaften

Ihre Vorteile

RINGFEDER® Reibungsfedern haben eine Vielzahl von Vorteilen gegenüber anderen Dämpfungssystemen:

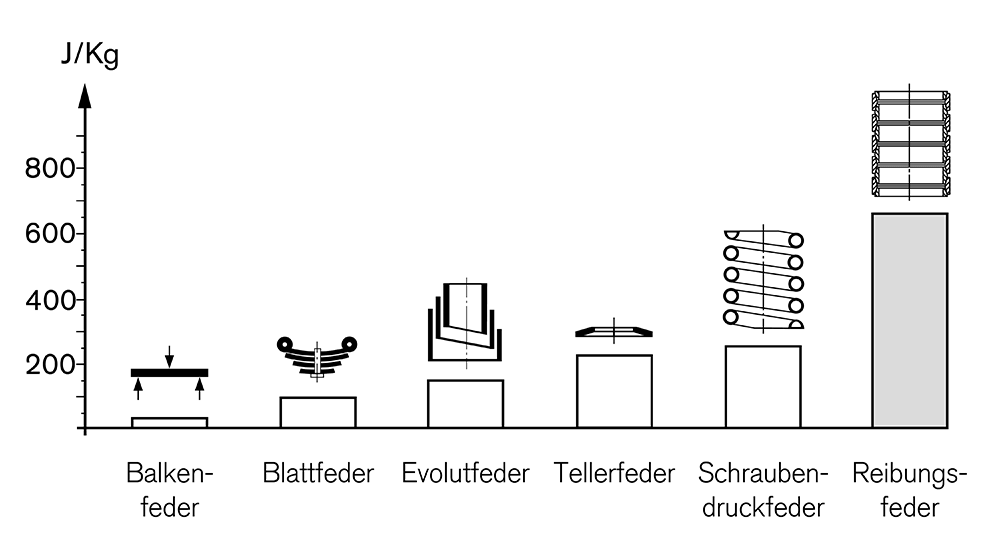

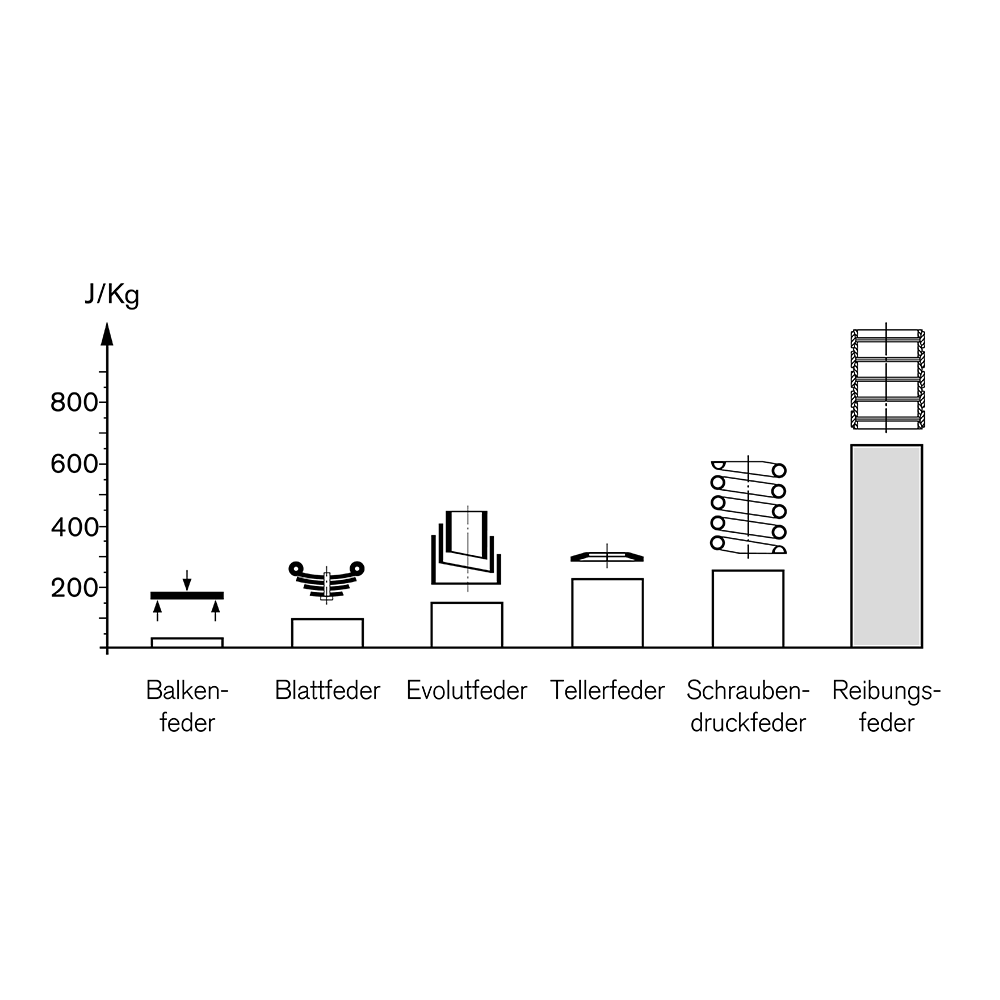

  • Hohe Federarbeit bei geringem Gewicht und Volumen Da die RINGFEDER® Reibungsfeder den Federwerkstoff vollständig ausnutzt, reduzieren sich Abmessung und Gewicht auf ein Minimum. Die entscheidende Größe ist hier die Federarbeit.
  • Hohe Dämpfung Die Dämpfung der RINGFEDER® Reibungsfedern beträgt standardmäßig 66 % womit die eingeleitete Energie schnell aufgenommen ist und Resonanzerscheinungen vollständig unterdrückt werden. Variationen mit anderen Schmierungen sind möglich.

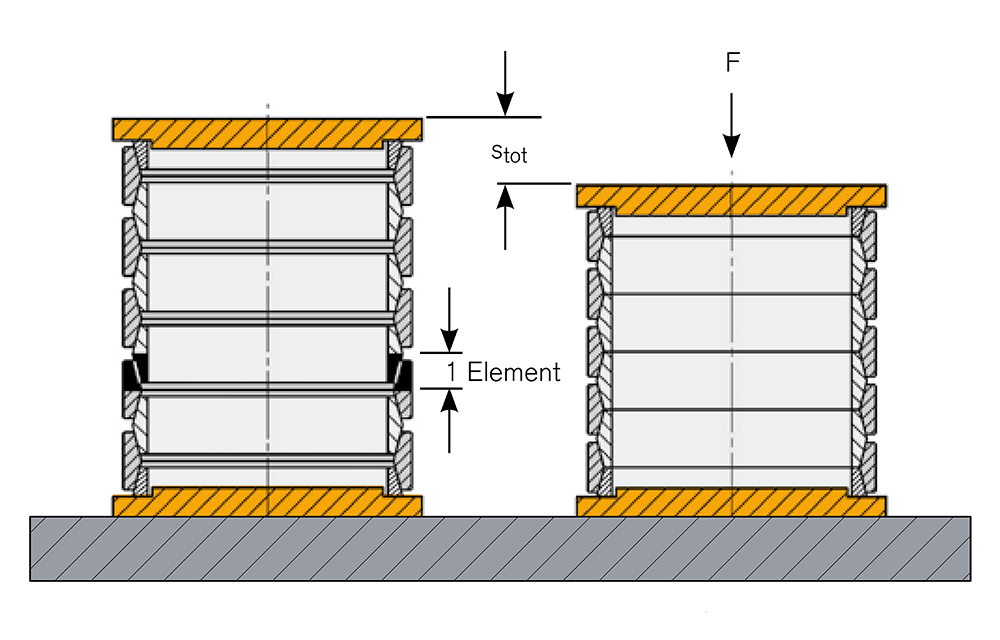

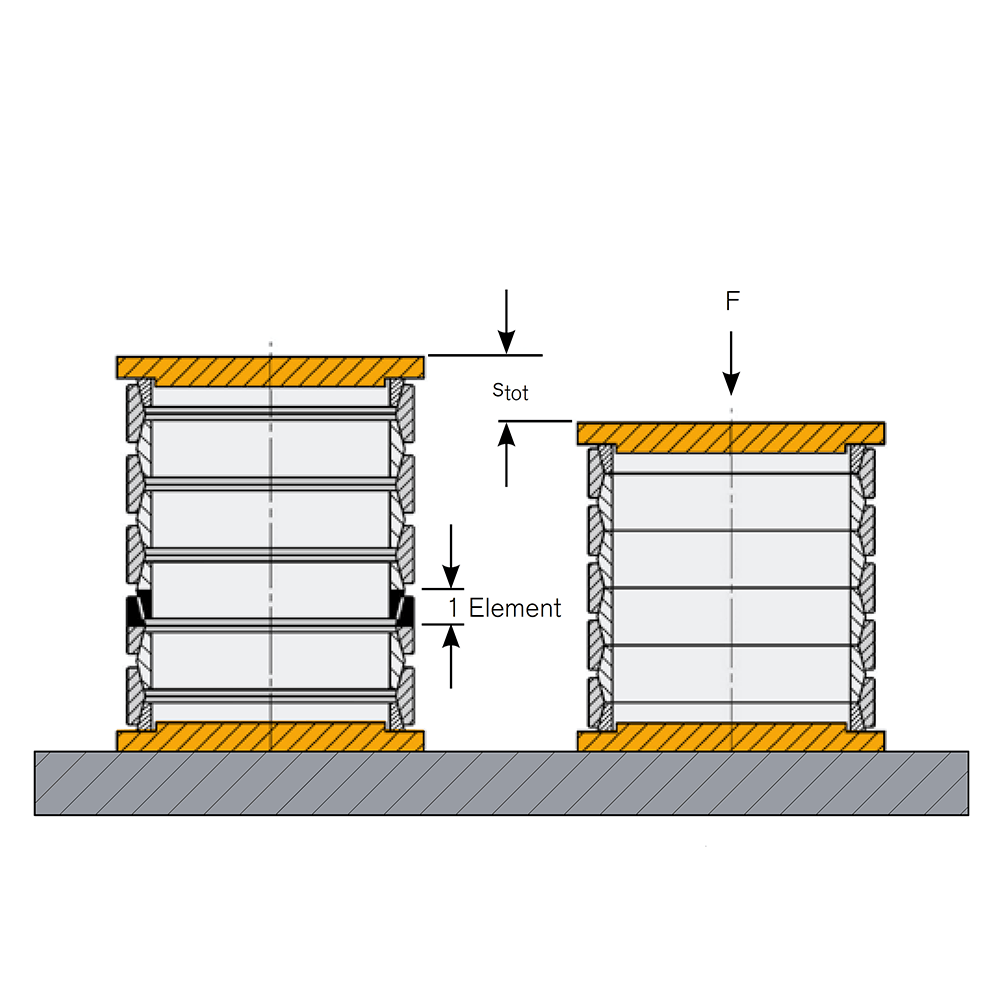

  • In Blockstellung überlastsicher RINGFEDER® Reibungsfedern sind als Blockfedern konstruiert, so ist sichergestellt, dass die zulässigen Spannungen nicht überschritten werden können und die RINGFEDER® Reibungsfedern keinen Schaden erleiden.
  • Unabhängig von der Belastungsgeschwindigkeit Das Kraft-Weg-Diagramm ist u. a. unabhängig von der Belastungsgeschwindigkeit. Im Gegensatz zu anderen Dämpfungssystemen bieten RINGFEDER® Reibungsfedern auch bei kleinen Belastungsgeschwindigkeiten die volle Federarbeit und Dämpfung.
  • Unabhängigkeit des Diagramms von der Temperatur Bei hydraulischen Dämpfern bzw. synthetischen Federn wird das Kraft-Weg-Diagramm durch Temperaturschwankungen und Eigenerwärmung beeinflusst. Die Kennlinie der RINGFEDER® Reibungsfeder ist im Temperaturbereich von -20 °C bis +60 °C konstant. Die Eigenerwärmung der Feder infolge der Dämpfung ist zu berücksichtigen. Für Einsatzfälle außerhalb des genannten Temperaturbereichs sprechen Sie uns bitte an.
  • Wartungsfreiheit Im Allgemeinen ist eine Nachschmierung der Feder im Betrieb nicht erforderlich und kann sogar bei Verwendung anderer Schmiermittel zum Ausfall führen.
  • Auf den Anwendungsfall individuell auslegbar Neben den standardmäßig gefertigten RINGFEDER® Reibungsfedern bieten wir Ihnen gerne eine auf Ihren individuellen Anwendungsfall zugeschnittene Lösung an. Im Diagramm ist das Verhältnis von Außendurchmesser zu Federendkraft dargestellt. Somit lässt sich ablesen, ob für eine geplante Konstruktion eine Lösungsmöglichkeit besteht, auch wenn laut Tabelle keine Serienfeder zur Verfügung steht.

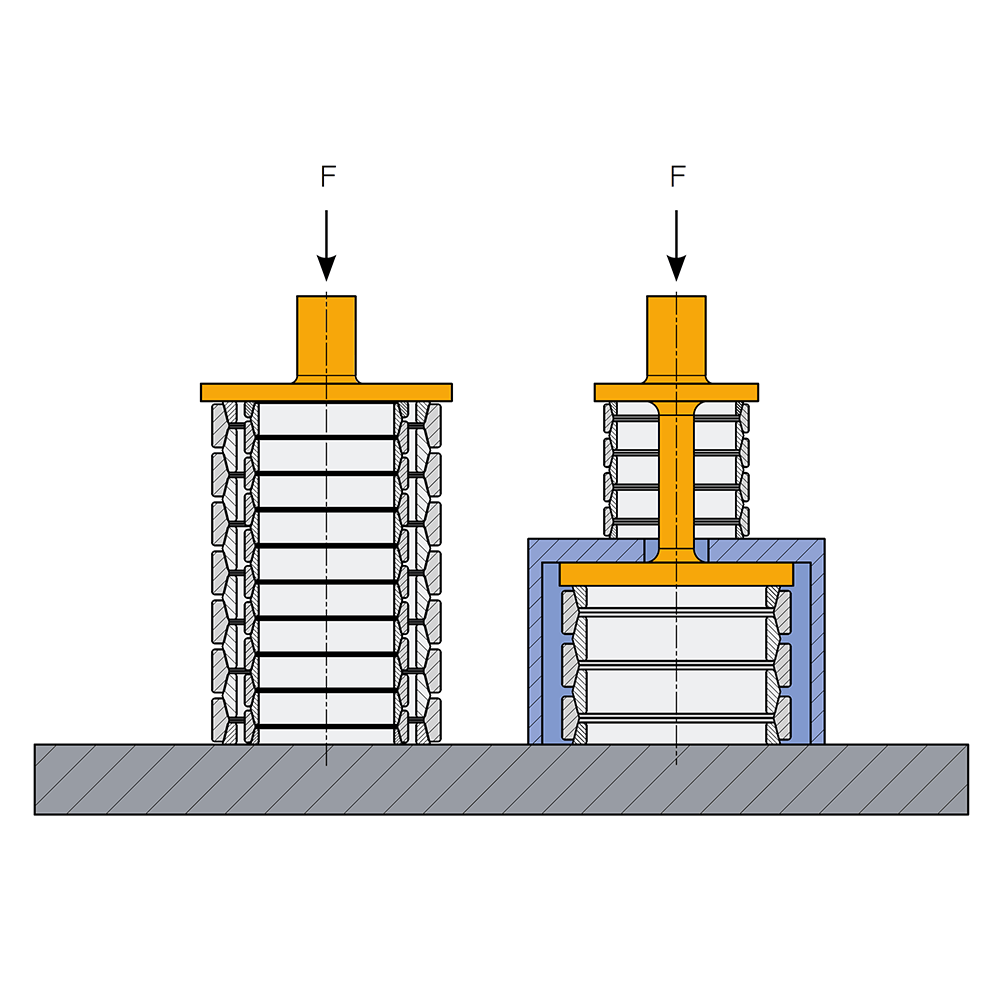

  • Parallel- und Serienschaltungen von Federn Um einen vorhandenen Einbauraum noch besser nutzen zu können, besteht bei RINGFEDER® Reibungsfedern die zusätzliche Möglichkeit, die Federsäulen auf zwei verschiedene Arten anzuordnen.

Aufbau einer RINGFEDER® Reibungsfeder

Schließt eine aus e Elementen bestehende RINGFEDER® Reibungsfeder mit halben Ringen ab, so beträgt deren ungespannte Länge:

  • Lo = e · he

Der gesamte Federweg kann nach folgender Gleichung berechnet werden:

  • s = e · se

Ohne Berücksichtigung der Vorspannkraft beträgt die Federarbeit:

  • W = e · We

Die Endkraft ändert sich nicht mit der Anzahl der Elemente.



Auswahl und Einbau von RINGFEDER® Reibungsfedern

  • Vorspannung RINGFEDER® Reibungsfedern sind mit mindestens 5 %, vorzugsweise mit 10 % des Federweges vorzuspannen. Um den Schmierfilm nicht zu beeinträchtigen, sollte die Vorspannkraft nicht mehr als 50 % betragen, wobei auch Ausnahmen nach Rücksprache möglich sind.
  • Führung Für RINGFEDER® Reibungsfedern ist eine Führung vorzusehen. Ausnahmen gelten für kurze Federn, dessen Länge ≤ 1,5 D1 beträgt, sofern diese zwischen parallel geführten Druckplatten belastet werden.
  • Schmierung Für die Schmierung sind NUR die von uns empfohlenen Spezialschmierstoffe zu verwenden, da die Konusflächen unter enormer Flächenpressung stehen. Im Allgemeinen reicht die von uns aufgebrachte Fettmenge aus. Nachschmieren ist nicht erforderlich.

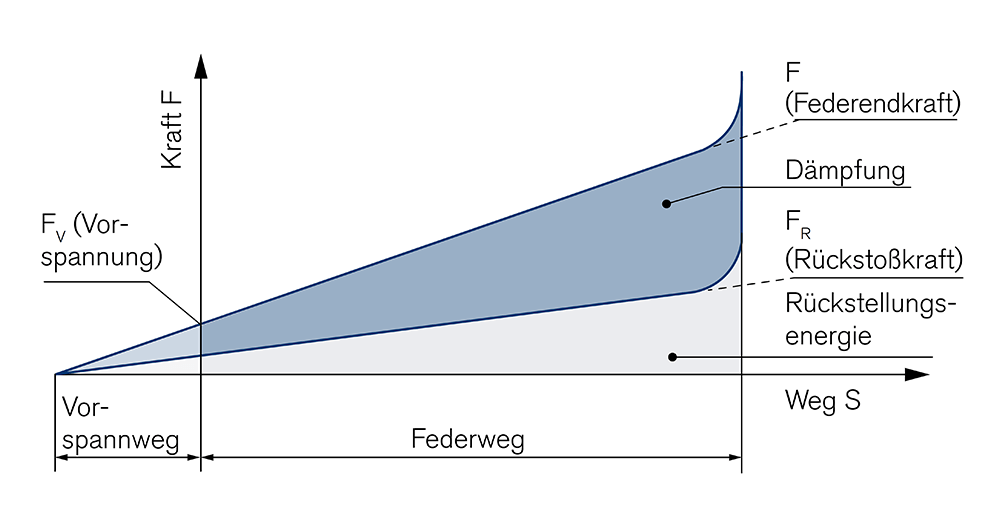

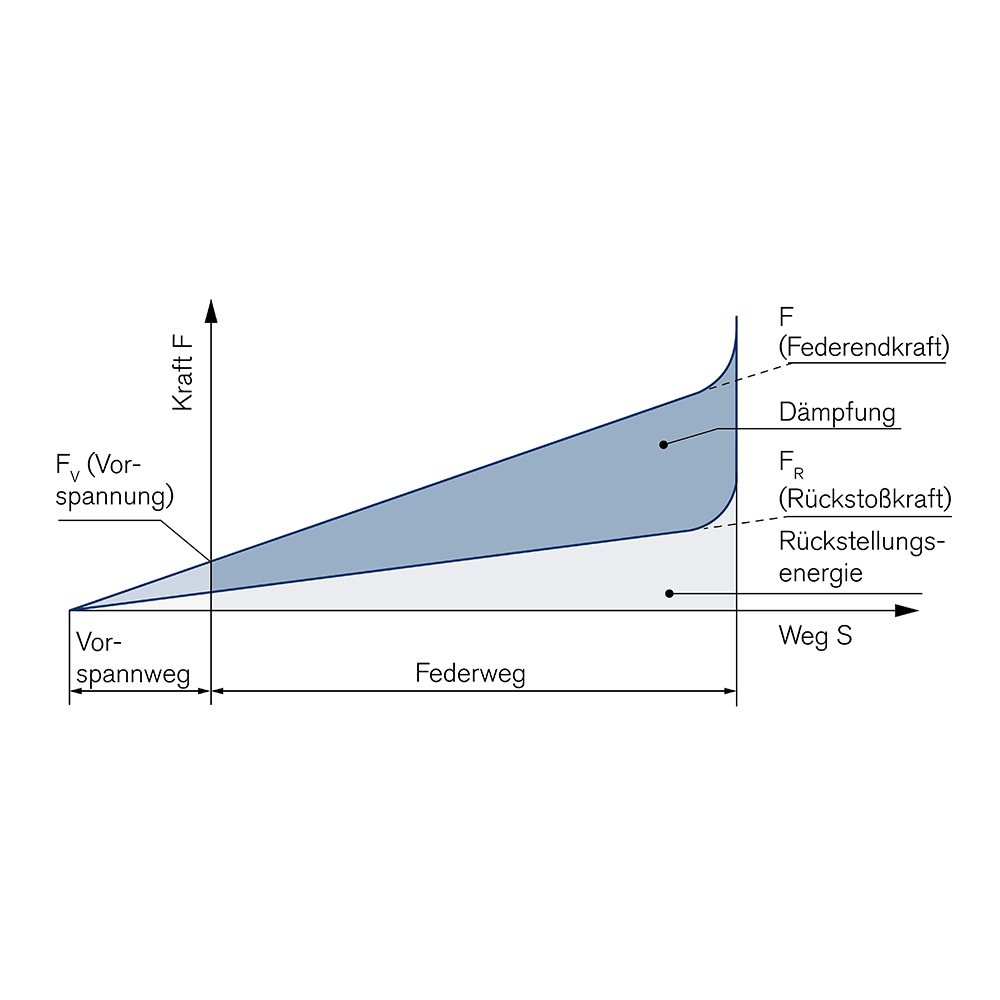

  • Diagramm beachten Bei Pufferfedern interessiert die aufnehmbare Federarbeit in J, d. h. die Fläche unter der Belastungskurve (o. Kurve). Soll die Feder dagegen eine Anpresskraft aufbringen so gilt die Entlastungskurve (u. Kurve). Letztere kann bei Verwendung von reibwertminimierenden Schmierstoffen angehoben werden. Hier bitten wir um Ihre Vorgaben.
  • Abdichtung RINGFEDER® Reibungsfedern sind gegen Staub und Feuchtigkeit geschützt einzubauen, um den Schmierfilm nicht zu beeinträchtigen. Einfache Gleitführungen reichen aus. Bei starkem Staub und Feuchtigkeit werden Faltenbälge empfohlen.

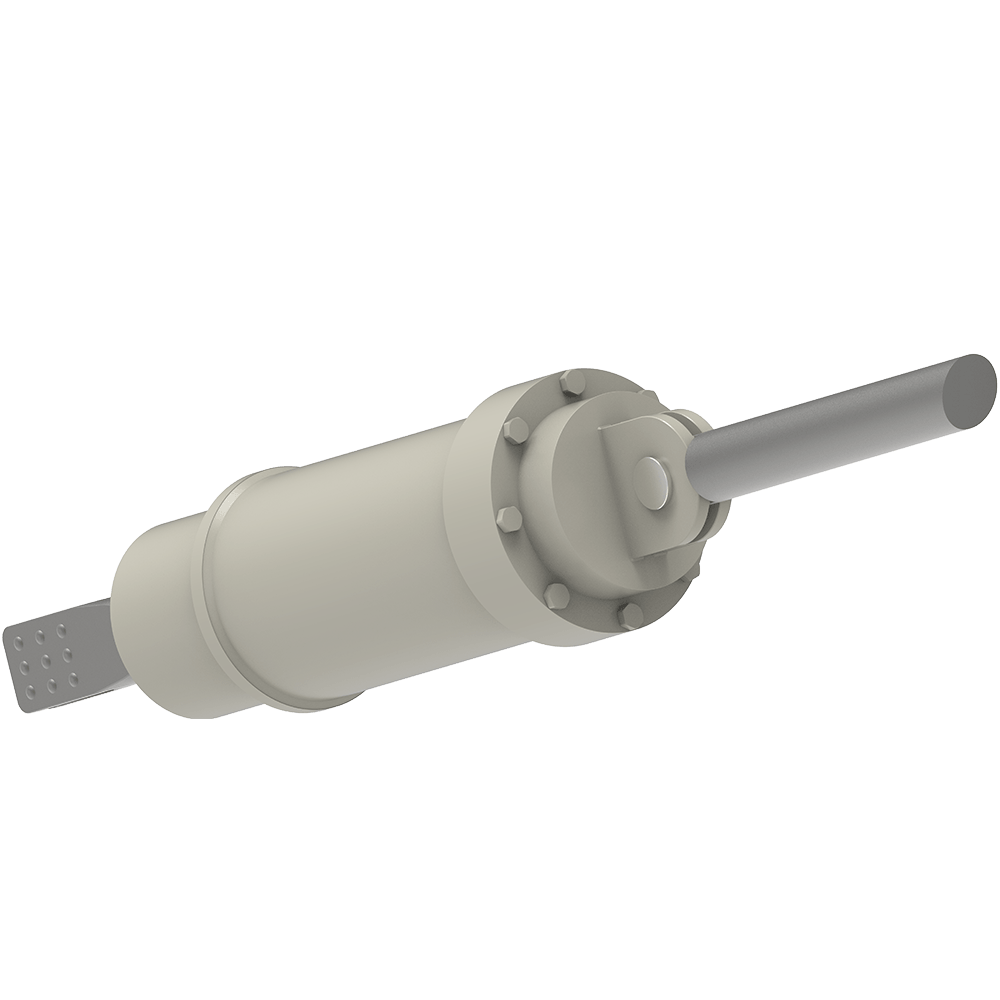

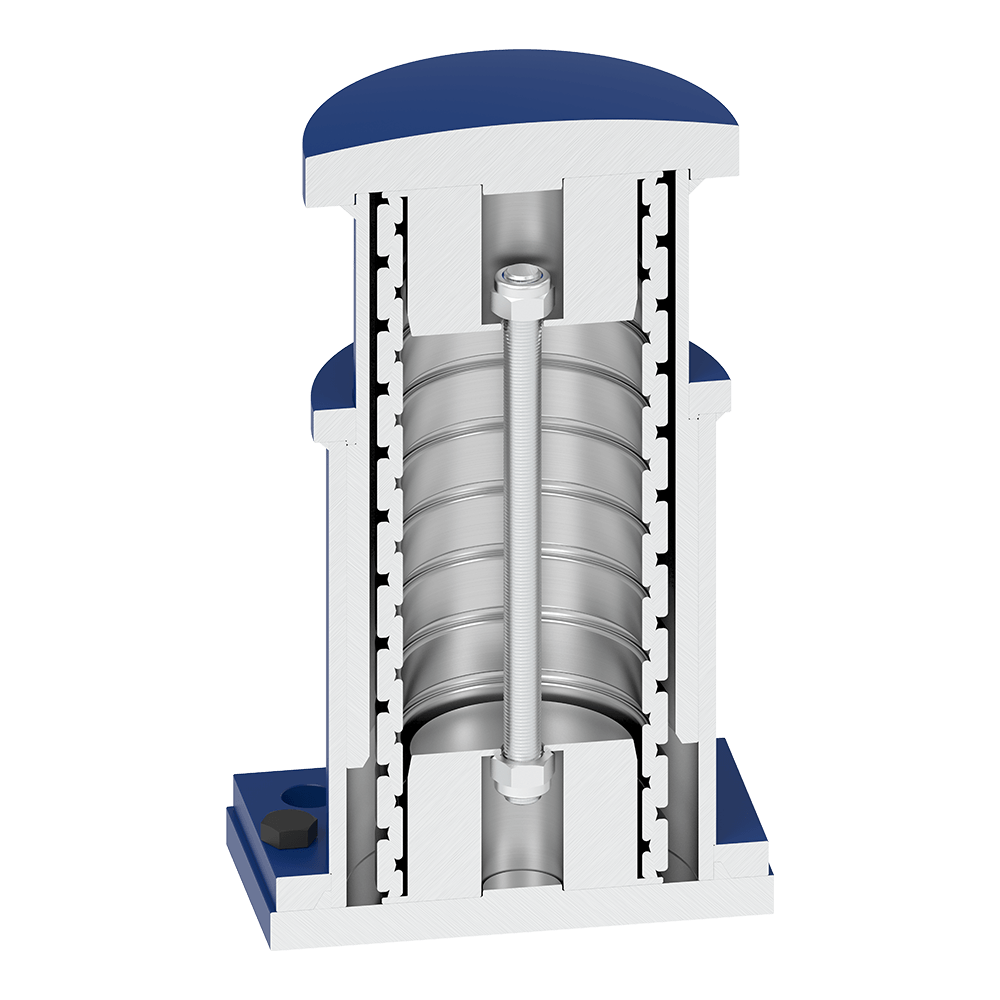

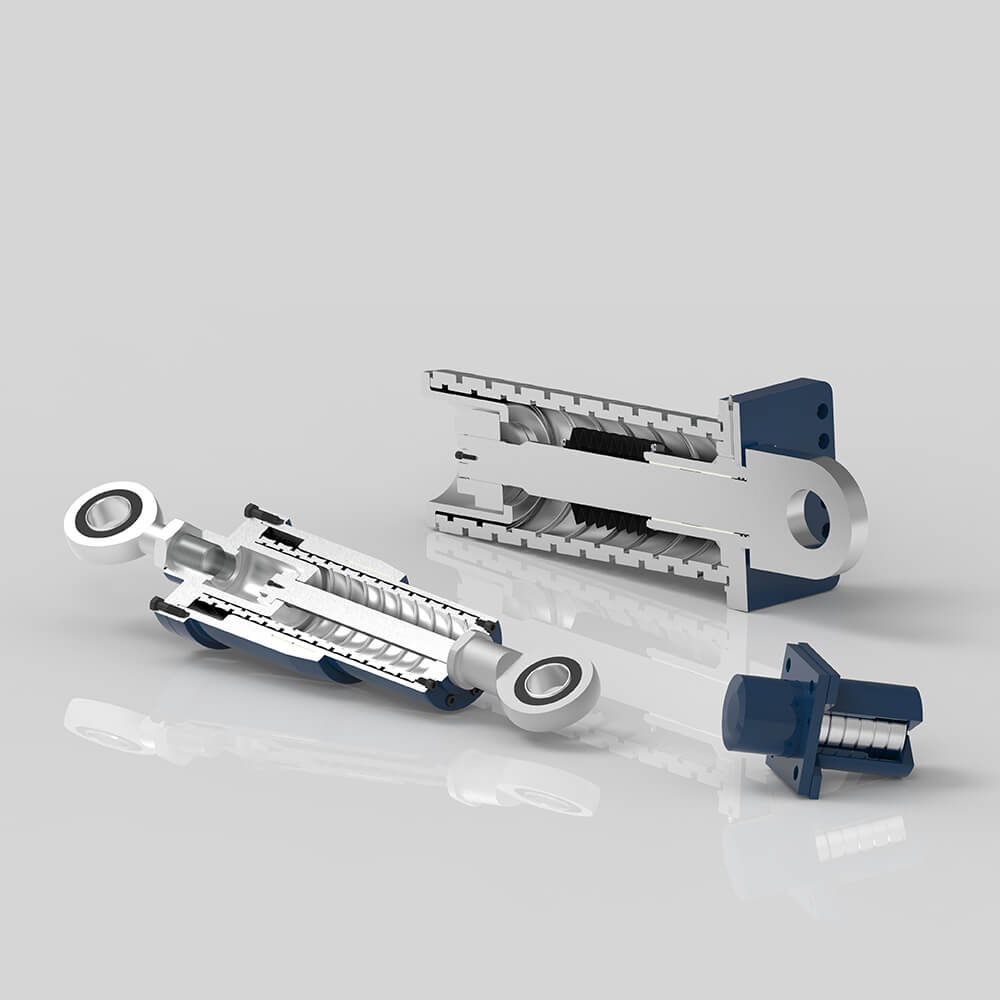

Puffer mit RINGFEDER® Reibungsfedern

Puffertypen werden standardmäßig in einer von vier Ausführungen geliefert. Diese Puffer sind geeignet für Einsatztemperaturen von -20 °C bis +60 °C. Darüber hinaus sind Modifikationen von -73 °C bis +200 °C möglich. Für geometrische und technische Sonderlösungen gemäß spezifischer Anforderungen nehmen Sie bitte Kontakt mit unserem Engineering-Team auf.
