Spannsätze RfN 7015.0 | RINGFEDER®

Übertragung von Biegemomenten möglich, größte Drehmomente bzw. Axialkräfte, hervorragende Zentrierfähigkeit

Präzisions-Spannsatz zur Übertragung größter Drehmomente bzw. Axialkräfte mit besonderen Anforderungen an den Rundlauf der zu verspannenden Teile, sowie für mit Biegemomenten belastete Anwendungen. Kombinierte Belastungen aus Biegemomenten und Radiallasten können übertragen werden.

Beispielanwendungen: Bandtrommeln, Brecherrotoren, Präzisionsantriebe

Download
Anfrage
Kalkulation

Technische Daten & CAD-Modelle

Der Download von CAD-Daten steht Ihnen nach Login mit Ihrem persönlichen Customer- oder Distributor-Account zur Verfügung. Sie haben noch keinen Account? Hier können Sie sich kostenlos und unverbindlich registrieren.

CAD
d
mm
D
mm
L
mm
L1
mm
L3
mm
T
Nm
pW
N/mm2
pN
N/mm2
TA
Nm
Gw
kg
DN min bei Rp0,2 400 N/mm2
mm
Tmax
Nm
100 145 77 65 60 14244 198 136 145  4,1 198 16757
110 155 77 65 60 15668 180 127 145  4,4 206 18433
120 165 77 65 60 20511 198 144 145  4,8 230 24130
130 180 86 74 68 27775 197 142 145  6,5 251 32676
140 190 86 74 68 35894 220 162 145  7 283 42228
150 200 86 74 68 38458 205 154 145  7,4 289 45244
160 210 86 74 68 47858 224 171 145  7,8 322 56304
170 225 95 81 75 59620 222 168 230  10 341 70141
180 235 95 81 75 63127 210 161 230  10,6 347 74267
190 250 108 94 88 74038 186 141 230  14,3 352 87104
200 260 108 94 88 93522 211 163 230  15 394 110026
220 285 120 104 98 105616 189 146 355 19,8 408 124254
240 305 120 104 98 153624 231 182 355 21,4 499 180734
260 325 120 104 98 173360 222 178 355 23 523 203953
280 355 144 126 120 216499 200 158 485  35,2 536 254705
300 375 144 126 120 241629 195 156 485  37,4 561 284269
320 405 162 142 135 333337 199 157 690  51,3 609 392161
340 425 162 142 135 354170 187 150 690  54,1 623 416671
360 455 187 165 158 463312 186 147 930  75,4 665 545073
380 475 187 165 158 489052 176 141 930  79 679 575355
400 495 187 165 158 514791 167 135 930  82,8 694 605637
420 515 187 165 158 648637 191 156 930  86,5 777 763102
440 545 204 180 172 799628 192 155 1200  110 819 940738
460 565 204 180 172 835974 184 150 1200  114 832 983499
480 585 204 180 172 930476 188 154 1200  119 876 1094677
500 605 204 180 172 969246 181 149 1200  123 889 1140289
520 630 227 200 190 1127063 173 143 1600  148 903 1325956
540 650 227 200 190 1170411 167 139 1600  154 918 1376955
560 670 227 200 190 1213760 161 135 1600  160 933 1427951
580 690 227 200 190 1257109 155 131 1600  165 949 1478951
600 710 227 200 190 1387154 160 135 1600  170 992 1631946
620 730 227 200 190 1433393 155 132 1600  177 1008 1686345
640 750 227 200 190 1618347 164 140 1600  182 1064 1903937
660 770 227 200 190 1668920 159 137 1600  187 1080 1963435
680 790 227 200 190 1768622 159 137 1600  193 1109 2080732
700 810 227 200 190 1820640 155 134 1600  198 1125 2141930
720 830 227 200 190 2080732 167 145 1600  204 1196 2447919
740 850 227 200 190 2138530 162 141 1600  209 1211 2515917
760 870 227 200 190 2196328 158 138 1600  215 1226 2583915
780 890 227 200 190 2254126 154 135 1600  220 1242 2651913
800 910 227 200 190 2427520 158 139 1600  225 1285 2855906
CAD d
inch 		D
inch 		L
inch 		L1
inch 		L3
inch 		T
ft-lbs 		pW
psi 		pN
psi 		TA
ft-lbs 		Gw
lbs 		DN min bei Rp0,2 400 N/mm2
inch 		Tmax
ft-lbs
  3.937 5.709 3.031 2.559 2.362 10506 28696 19710 107 9.0 7.795 12359
  4.331 6.102 3.031 2.559 2.362 11556 26087 18406 107 9.7 8.110 13596
  4.724 6.496 3.031 2.559 2.362 15128 28696 20870 107 10.6 9.055 17798
  5.118 7.087 3.386 2.913 2.677 20486 28551 20580 107 14.3 9.882 24101
  5.512 7.480 3.386 2.913 2.677 26474 31884 23478 107 15.4 11.142 31146
  5.906 7.874 3.386 2.913 2.677 28366 29710 22319 107 16.3 11.378 33371
  6.299 8.268 3.386 2.913 2.677 35299 32464 24783 107 17.2 12.677 41528
  6.693 8.858 3.740 3.189 2.953 43974 32174 24348 170 22.0 13.425 51734
  7.087 9.252 3.740 3.189 2.953 46561 30435 23333 170 23.4 13.661 54777
  7.480 9.843 4.252 3.701 3.465 54608 26957 20435 170 31.5 13.858 64245
  7.874 10.236 4.252 3.701 3.465 68979 30580 23623 170 33.1 15.512 81152
  8.661 11.220 4.724 4.094 3.858 77899 27391 21159 262 43.7 16.063 91646
  9.449 12.008 4.724 4.094 3.858 113309 33478 26377 262 47.2 19.646 133304
  10.236 12.795 4.724 4.094 3.858 127865 32174 25797 262 50.7 20.591 150430
  11.024 13.976 5.669 4.961 4.724 159684 28986 22899 358 77.6 21.102 187863
  11.811 14.764 5.669 4.961 4.724 178219 28261 22609 358 82.5 22.087 209669
  12.598 15.945 6.378 5.591 5.315 245860 28841 22754 509 113.1 23.976 289247
  13.386 16.732 6.378 5.591 5.315 261226 27101 21739 509 119.3 24.528 307325
  14.173 17.913 7.362 6.496 6.220 341726 26957 21304 686 166.2 26.181 402031
  14.961 18.701 7.362 6.496 6.220 360711 25507 20435 686 174.2 26.732 424366
  15.748 19.488 7.362 6.496 6.220 379695 24203 19565 686 182.5 27.323 446701
  16.535 20.276 7.362 6.496 6.220 478416 27681 22609 686 190.7 30.591 562843
  17.323 21.457 8.031 7.087 6.772 589783 27826 22464 885 242.5 32.244 693862
  18.110 22.244 8.031 7.087 6.772 616591 26667 21739 885 251.3 32.756 725401
  18.898 23.031 8.031 7.087 6.772 686293 27246 22319 885 262.3 34.488 807403
  19.685 23.819 8.031 7.087 6.772 714889 26232 21594 885 271.2 35.000 841045
  20.472 24.803 8.937 7.874 7.480 831290 25072 20725 1180 326.3 35.551 977988
  21.260 25.591 8.937 7.874 7.480 863262 24203 20145 1180 339.5 36.142 1015603
  22.047 26.378 8.937 7.874 7.480 895235 23333 19565 1180 352.7 36.732 1053217
  22.835 27.165 8.937 7.874 7.480 927208 22464 18986 1180 363.8 37.362 1090833
  23.622 27.953 8.937 7.874 7.480 1023126 23188 19565 1180 374.8 39.055 1203678
  24.409 28.740 8.937 7.874 7.480 1057230 22464 19130 1180 390.2 39.685 1243801
  25.197 29.528 8.937 7.874 7.480 1193647 23768 20290 1180 401.2 41.890 1404290
  25.984 30.315 8.937 7.874 7.480 1230949 23043 19855 1180 412.3 42.520 1448175
  26.772 31.102 8.937 7.874 7.480 1304486 23043 19855 1180 425.5 43.661 1534689
  27.559 31.890 8.937 7.874 7.480 1342853 22464 19420 1180 436.5 44.291 1579827
  28.346 32.677 8.937 7.874 7.480 1534669 24239 21046 1180 449.7 47.087 1805492
  29.134 33.465 8.937 7.874 7.480 1577299 23513 20465 1180 460.8 47.677 1855645
  29.921 34.252 8.937 7.874 7.480 1619928 22933 20030 1180 474.0 48.268 1905798
  30.709 35.039 8.937 7.874 7.480 1662558 22352 19595 1180 485.0 48.898 1955950
  31.496 35.827 8.937 7.874 7.480 1790447 22933 20175 1180 496.0 50.591 2106408

Bilder & Zeichnungen

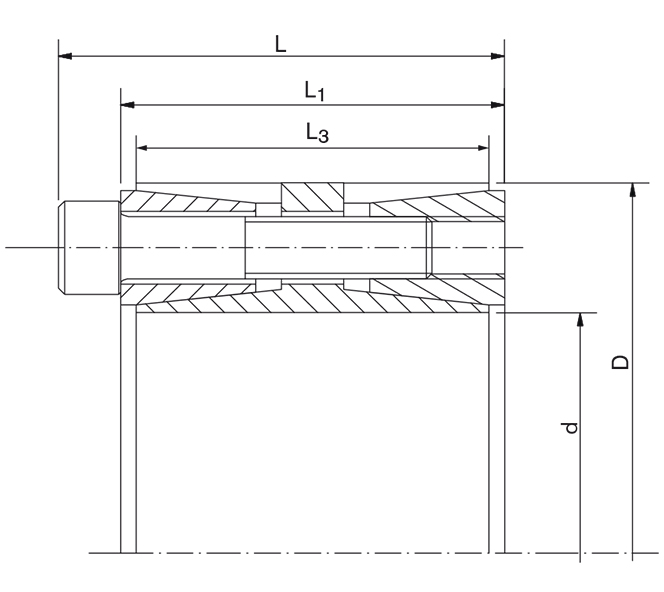

Maßzeichnung Maßzeichnung

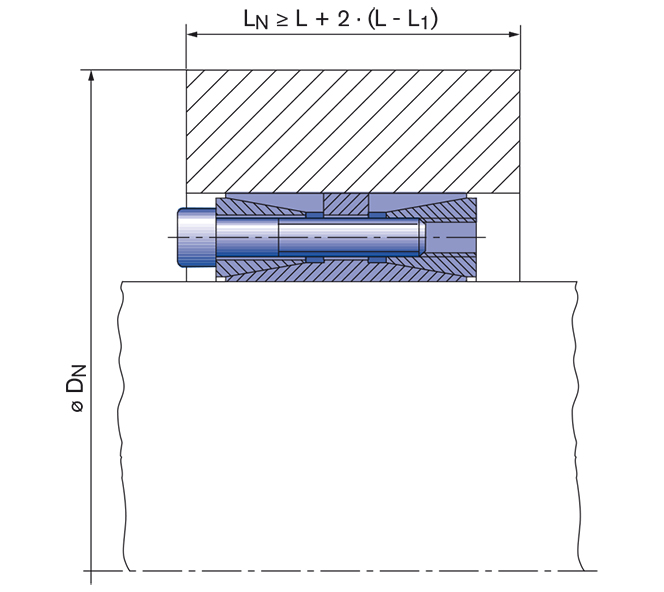

Einbau Einbau
Aufzug Aufzug

Produkteigenschaften

  • Präzisions-Spannsatz zur Übertragung größter Drehmomente bzw.
    Axialkräfte mit besonderen Anforderungen an den Rundlauf der zu
    verspannenden Teile, sowie für mit Biegemomenten belastete Anwendungen.
  • Große übertragbare Umfangskräfte – durch die langen, flachen Winkel der Konen können höchste Drehmomente bzw. Axialkräfte mit einem Spannsatz RfN 7015.0 übertragen werden. Bei der Montage bleiben Spannsatz, Welle und Nabe zueinander in Position, dadurch wird eine zusätzliche Sicherheit gegenüber 3-teiligen Bautypen gewährleistet. Welle und Nabe werden nur druckbelastet.
  • Biegemomente und Radiallasten – kombinierte Belastungen können übertragen werden. (Bitte nehmen Sie Rücksprache mit unserer technischen Abteilung).
  • Hervorragende Zentrierfähigkeit – durch den Zentriersteg und die relativ breite Bauweise.

Beispielanwendungen

  • Bandtrommeln
  • Brecherrotoren
  • Präzisionsantriebe

Spannsatz-Einbau

Die Werte für T, Fax, pW und pN gelten für geölt eingebaute Spannsätze.

Oberflächen

Für Welle und Nabenbohrung Ra ≤ 3,2 μm

Toleranzen

Wir empfehlen folgende Einbautoleranzen

Welle: h8; Nabe: H8

Anordnung mehrerer Spannsätze RfN 7015.0

Es können max. 2 Spannsätze unmittelbar hintereinander eingebaut werden. Hierbei verdoppeln sich die Übertragungswerte aus der Tabelle.

Veränderung der Schraubenanziehdrehmomente

Eine Reduzierung der Flächenpressung und Übertragungswerte durch vermindertes Anziehen der Schrauben ist möglich. Die zulässige untere Grenze ergibt sich aus der Multiplikation der TA-Werte mit 0,8. Die Werte von T, TA , Fax, pW und pN stehen in einem direkten Zusammenhang.
