Spannsätze RfN 7012 | RINGFEDER®

Große übertragbare Kräfte und Momente

Der Spannsatz RfN 7012 ist die schmalste Bauform und besonders für Anwendungen in engen Platzverhältnissen geeignet. Dieser Spannsatz gleicht kleine Toleranzfehler aus und kompensiert geringe Montagefehler. Bei der Demontage ist der RfN 7012 selbstlösend.

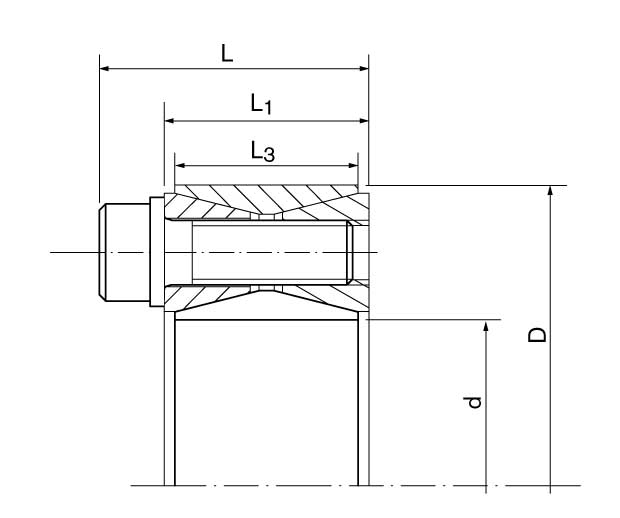

RfN 7012

Download der CAD-Daten ist nach dem Login verfügbar.

CAD
d
mm
D
mm
L
mm
L1
mm
L3
mm
T
Nm
pW
N/mm2
pN
N/mm2
DG
mm
TA
Nm
DN min bei Rp0,2 400 N/mm2
mm
Tmax
Nm
19 47 27,5 20 17 306 265 107 6 17 56 356
20 47 27,5 20 17 321 251 107 6 17 56 374
22 47 27,5 20 17 351 227 106 6 17 56 412
24 50 27,5 20 17 429 232 112 6 17 60 506
25 50 27,5 20 17 446 223 111 6 17 60 526
28 55 27,5 20 17 496 197 100 6 17 65 590
30 55 27,5 20 17 529 183 100 6 17 65 632
32 60 27,5 20 17 749 228 122 6 17 73 899
35 60 27,5 20 17 815 208 121 6 17 73 983
38 65 27,5 20 17 1101 238 139 6 17 81 1334
40 65 27,5 20 17 1154 225 139 6 17 81 1404
42 75 33,5 24 20 1768 266 149 8 41 95 2158
45 75 33,5 24 20 1886 247 148 8 41 95 2312
48 80 33,5 24 20 2004 231 138 8 41 100 2466
50 80 33,5 24 20 2082 221 138 8 41 100 2568
55 85 33,5 24 20 2656 233 151 8 41 108 3296
60 90 33,5 24 20 2881 212 142 8 41 113 3596
65 95 33,5 24 20 3550 223 153 8 41 121 4452
70 110 39,5 28 24 5432 245 156 10 83 141 6844
75 115 39,5 28 24 5795 228 149 10 83 145 7333
80 120 39,5 28 24 6156 213 142 10 83 150 7822
85 125 39,5 28 24 7447 228 155 10 83 159 9498
90 130 39,5 28 24 7857 214 148 10 83 164 10057
95 135 39,5 28 24 9298 228 160 10 83 173 11942
100 145 47 33 26 11126 227 157 12 145 185 14335
110 155 47 33 26 12166 205 146 12 145 195 15768
120 165 47 33 26 15085 214 155 12 145 210 19659
130 180 52 38 34 20326 188 136 12 145 222 26621
140 190 52 38 34 23967 191 141 12 145 237 31536
150 200 52 38 34 27893 193 145 12 145 250 36860
160 210 52 38 34 32102 196 149 12 145 265 42594
170 225 60 44 38 39326 190 144 14 230 281 52377
180 235 60 44 38 45262 195 149 14 230 300 60499
190 250 68 52 46 55552 177 135 14 230 308 74504
200 260 68 52 46 62452 175 135 14 230 322 84027
220 285 74 56 50 79874 175 135 16 355 351 108110
240 305 74 56 50 99995 184 145 16 355 381 136082
260 325 74 56 50 122159 192 153 16 355 412 167078
280 355 86,5 66 60 148773 168 132 18 485 435 204423
300 375 86,5 66 60 178553 175 140 18 485 465 246403
320 405 100,5 78 72 246382 177 140 20 690 502 341382
340 425 100,5 78 72 260791 166 133 20 690 521 362719
360 455 116 90 84 336729 164 130 22 930 555 470012
380 475 116 90 84 371687 147 119 22 930 574 522235
400 495 116 90 84 371687 147 119 22 930 594 522235
420 515 116 90 84 432315 155 126 22 930 625 609275
440 545 130 102 96 531403 152 122 24 1200 657 751102
460 565 130 102 96 554016 145 118 24 1200 677 785243
480 585 130 102 96 605396 145 119 24 1200 702 860354
500 605 130 102 96 658967 146 120 24 1200 727 938878
520 630 130 102 96 699186 143 118 24 1200 754 998625
540 650 130 102 96 724367 137 114 24 1200 774 1037033
560 670 130 102 96 799456 141 118 24 1200 802 1147138
580 690 130 102 96 860618 141 119 24 1200 827 1237612
600 710 130 102 96 888410 136 115 24 1200 846 1280288
620 730 130 102 96 952790 137 117 24 1200 871 1375883
640 750 130 102 96 1019329 138 117 24 1200 897 1474892
660 770 130 102 96 1088021 138 118 24 1200 922 1577315
680 790 130 102 96 1118902 134 115 24 1200 941 1625113
700 810 130 102 96 1231849 139 120 24 1200 973 1792404
720 830 130 102 96 1264816 135 117 24 1200 992 1843615
740 850 130 102 96 1340983 135 118 24 1200 1017 1957987
760 870 130 102 96 1419285 136 119 24 1200 1043 2075774
780 890 130 102 96 1476995 134 118 24 1200 1065 2163687
800 910 130 102 96 1535740 133 117 24 1200 1088 2253307
820 930 130 102 96 1619333 133 117 24 1200 1111 2379629
840 950 130 102 96 1705048 134 118 24 1200 1137 2509365
860 970 130 102 96 1792882 134 119 24 1200 1163 2642515
880 990 130 102 96 1882830 134 119 24 1200 1187 2779079
900 1010 130 102 96 1948904 133 118 24 1200 1209 2880649
920 1030 130 102 96 2016005 132 118 24 1200 1233 2983925
940 1050 130 102 96 2111197 132 118 24 1200 1257 3129024
960 1070 130 102 96 2208493 132 119 24 1200 1283 3277538
980 1090 130 102 96 2279745 131 118 24 1200 1305 3387643
1000 1110 130 102 96 2352018 130 117 24 1200 1326 3499454
CAD d
inch
D
inch
L
inch
L1
inch
L3
inch
T
ft-lbs
pW
psi
pN
psi
DG
mm
TA
ft-lbs
DN min bei Rp0,2 400 N/mm2
inch
Tmax
ft-lbs
  0.748 1.850 1.083 0.787 0.669 226 38406 15507 6 13 2.205 263
  0.787 1.850 1.083 0.787 0.669 237 36377 15507 6 13 2.205 276
  0.866 1.850 1.083 0.787 0.669 259 32899 15362 6 13 2.205 304
  0.945 1.969 1.083 0.787 0.669 316 33623 16232 6 13 2.362 373
  0.984 1.969 1.083 0.787 0.669 329 32319 16087 6 13 2.362 388
  1.102 2.165 1.083 0.787 0.669 366 28551 14493 6 13 2.559 435
  1.181 2.165 1.083 0.787 0.669 390 26522 14493 6 13 2.559 466
  1.260 2.362 1.083 0.787 0.669 552 33043 17681 6 13 2.874 663
  1.378 2.362 1.083 0.787 0.669 601 30145 17536 6 13 2.874 725
  1.496 2.559 1.083 0.787 0.669 812 34493 20145 6 13 3.189 984
  1.575 2.559 1.083 0.787 0.669 851 32609 20145 6 13 3.189 1036
  1.654 2.953 1.319 0.945 0.787 1304 38551 21594 8 30 3.740 1592
  1.772 2.953 1.319 0.945 0.787 1391 35797 21449 8 30 3.740 1705
  1.890 3.150 1.319 0.945 0.787 1478 33478 20000 8 30 3.937 1819
  1.969 3.150 1.319 0.945 0.787 1536 32029 20000 8 30 3.937 1894
  2.165 3.346 1.319 0.945 0.787 1959 33768 21884 8 30 4.252 2431
  2.362 3.543 1.319 0.945 0.787 2125 30725 20580 8 30 4.449 2652
  2.559 3.740 1.319 0.945 0.787 2618 32319 22174 8 30 4.764 3284
  2.756 4.331 1.555 1.102 0.945 4006 35507 22609 10 61 5.551 5048
  2.953 4.528 1.555 1.102 0.945 4274 33043 21594 10 61 5.709 5409
  3.150 4.724 1.555 1.102 0.945 4540 30870 20580 10 61 5.906 5769
  3.346 4.921 1.555 1.102 0.945 5493 33043 22464 10 61 6.260 7005
  3.543 5.118 1.555 1.102 0.945 5795 31014 21449 10 61 6.457 7418
  3.740 5.315 1.555 1.102 0.945 6858 33093 23223 10 61 6.811 8808
  3.937 5.709 1.850 1.299 1.024 8206 32899 22754 12 107 7.283 10573
  4.331 6.102 1.850 1.299 1.024 8973 29710 21159 12 107 7.677 11630
  4.724 6.496 1.850 1.299 1.024 11126 31014 22464 12 107 8.268 14500
  5.118 7.087 2.047 1.496 1.339 14992 27246 19710 12 107 8.740 19635
  5.512 7.480 2.047 1.496 1.339 17677 27681 20435 12 107 9.331 23260
  5.906 7.874 2.047 1.496 1.339 20573 27971 21014 12 107 9.843 27187
  6.299 8.268 2.047 1.496 1.339 23678 28406 21594 12 107 10.433 31416
  6.693 8.858 2.362 1.732 1.496 29006 27536 20870 14 170 11.063 38632
  7.087 9.252 2.362 1.732 1.496 33384 28261 21594 14 170 11.811 44622
  7.480 9.843 2.677 2.047 1.811 40974 25652 19565 14 170 12.126 54952
  7.874 10.236 2.677 2.047 1.811 46063 25362 19565 14 170 12.677 61976
  8.661 11.220 2.913 2.205 1.969 58913 25362 19565 16 262 13.819 79739
  9.449 12.008 2.913 2.205 1.969 73754 26667 21014 16 262 15.000 100370
  10.236 12.795 2.913 2.205 1.969 90101 27826 22174 16 262 16.220 123232
  11.024 13.976 3.406 2.598 2.362 109731 24348 19130 18 358 17.126 150777
  11.811 14.764 3.406 2.598 2.362 131696 25362 20290 18 358 18.307 181740
  12.598 15.945 3.957 3.071 2.835 181724 25652 20290 20 509 19.764 251794
  13.386 16.732 3.957 3.071 2.835 192352 24058 19275 20 509 20.512 267531
  14.173 17.913 4.567 3.543 3.307 248362 23768 18841 22 686 21.85 346668
  14.961 18.701 4.567 3.543 3.307 274146 21304 17246 22 686 22.598 385186
  15.748 19.488 4.567 3.543 3.307 274146 21304 17246 22 686 23.386 385186
  16.535 20.276 4.567 3.543 3.307 318863 22464 18261 22 686 24.606 449384
  17.323 21.457 5.118 4.016 3.780 391948 22029 17681 24 885 25.866 553992
  18.110 22.244 5.118 4.016 3.780 408627 21014 17101 24 885 26.654 579173
  18.898 23.031 5.118 4.016 3.780 446523 21014 17246 24 885 27.638 634573
  19.685 23.819 5.118 4.016 3.780 486036 21159 17391 24 885 28.622 692490
  20.472 24.803 5.118 4.016 3.780 515700 20725 17101 24 885 29.685 736558
  21.260 25.591 5.118 4.016 3.780 534273 19855 16522 24 885 30.472 764886
  22.047 26.378 5.118 4.016 3.780 589656 20435 17101 24 885 31.575 846097
  22.835 27.165 5.118 4.016 3.780 634768 20435 17246 24 885 32.559 912828
  23.622 27.953 5.118 4.016 3.780 655266 19710 16667 24 885 33.307 944304
  24.409 28.740 5.118 4.016 3.780 702751 19855 16957 24 885 34.291 1014813
  25.197 29.528 5.118 4.016 3.780 751828 20000 16957 24 885 35.315 1087839
  25.984 30.315 5.118 4.016 3.780 802494 20000 17101 24 885 36.299 1163383
  26.772 31.102 5.118 4.016 3.780 825271 19420 16667 24 885 37.047 1198638
  27.559 31.890 5.118 4.016 3.780 908577 20145 17391 24 885 38.307 1322027
  28.346 32.677 5.118 4.016 3.780 932893 19565 16957 24 885 39.055 1359799
  29.134 33.465 5.118 4.016 3.780 989071 19565 17101 24 885 40.039 1444156
  29.921 34.252 5.118 4.016 3.780 1046825 19710 17246 24 885 41.063 1531033
  30.709 35.039 5.118 4.016 3.780 1089390 19420 17101 24 885 41.929 1595875
  31.496 35.827 5.118 4.016 3.780 1132719 19275 16957 24 885 42.835 1661976
  32.283 36.614 5.118 4.016 3.780 1194375 19275 16957 24 885 43.740 1755148
  33.071 37.402 5.118 4.016 3.780 1257596 19420 17101 24 885 44.764 1850837
  33.858 38.189 5.118 4.016 3.780 1322379 19420 17246 24 885 45.787 1949045
  34.646 38.976 5.118 4.016 3.780 1388723 19420 17246 24 885 46.732 2049771
  35.433 39.764 5.118 4.016 3.780 1437457 19275 17101 24 885 47.598 2124686
  36.220 40.551 5.118 4.016 3.780 1486949 19130 17101 24 885 48.543 2200859
  37.008 41.339 5.118 4.016 3.780 1557160 19130 17101 24 885 49.488 2307880
  37.795 42.126 5.118 4.016 3.780 1628922 19130 17246 24 885 50.512 2417420
  38.583 42.913 5.118 4.016 3.780 1681476 18986 17101 24 885 51.378 2498630
  39.370 43.701 5.118 4.016 3.780 1734782 18841 16957 24 885 52.205 2581099

Charakteristische Eigenschaften

  • Schmalste Bauform, besonders für Anwendungen bei engen Platzverhältnissen geeignet. Der Spannsatz RfN 7012 gleicht kleine Toleranzschwankungen aus und kompensiert geringe Montagefehler.
  • Große übertragbare Kräfte und Momente – es können mehrere Spannsätze RfN 7012 hintereinander angeordnet werden. Die übertragbaren Drehmomente und Axialkräfte addieren sich - bitte diesbezüglich Rücksprache mit unseren technischen Fachleuten nehmen.
  • Biegemomente und Radiallasten – kombinierte Belastungen können übertragen werden. (Bitte nehmen Sie Rücksprache mit unserer technischen Abteilung).
  • Einfache Montage – Spannsätze RfN 7012 können große Passungsspiele überbrücken.
  • Geringe Schmutzempfindlichkeit – während des Anziehens der Spannschrauben pressen sich die Funktionsflächen fest gegeneinander. Schmutz und Feuchtigkeit können daher nicht an die Funktionsflächen vordringen.
  • Verschleißfreiheit – der Spannsatz RfN 7012 arbeitet ohne bewegte Teile auf Welle und Nabe, hierdurch werden Verschleiß und Spiel zuverlässig vermieden. Er kann daher mehrmalig ge- und entspannt werden.

Beispielanwendungen

  • Kettenräder
  • Hebel

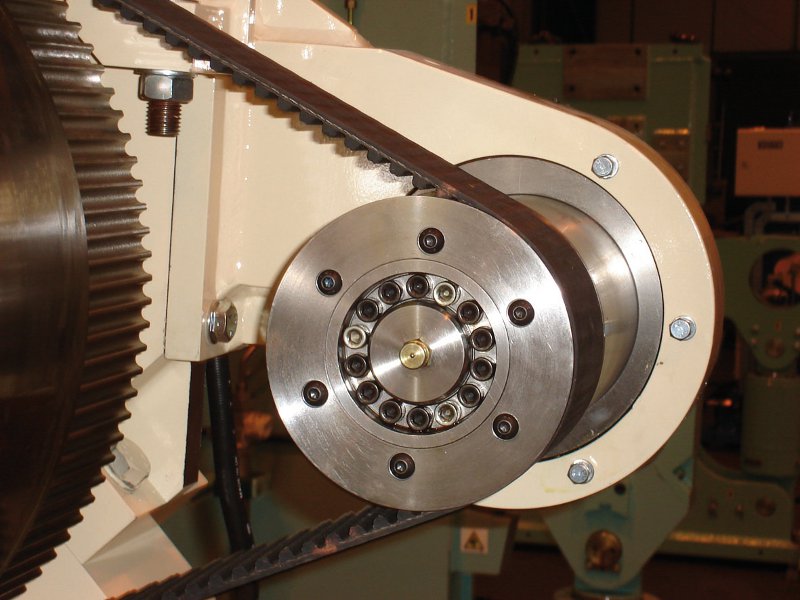

  • Riemenscheiben
  • Aufsteckgetriebe
  • Bandtrommeln
  • Laufräder
  • Seilscheiben

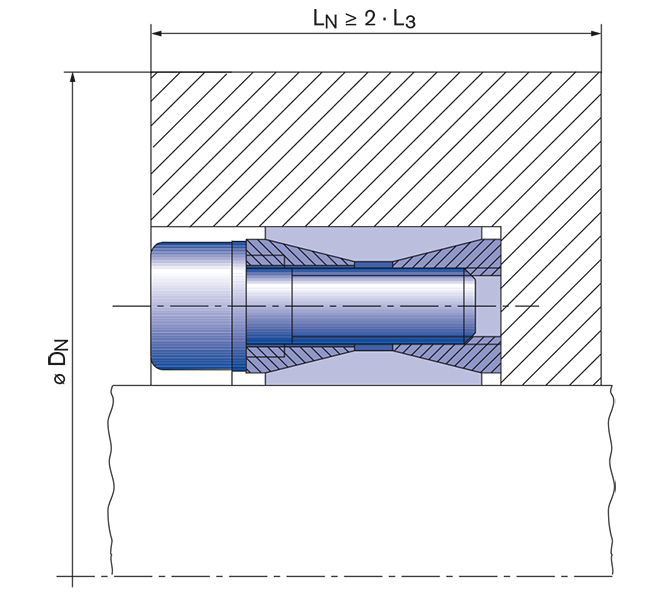

Spannsatz-Einbau

Die Spannsätze werden leicht geölt und einbaufertig angeliefert.
Die Werte für T, Fax, pW und pNgelten für Spannsätze im Anlieferungszustand.

Oberflächen

Für Welle und Nabenbohrung Ra = 3,2 μm

Toleranzen

Wir empfehlen folgende Einbautoleranzen

Welle: k9-h9; Nabe: N9-H9
Max. zulässig: Welle: k11-h11; Nabe: N11-H11

Um übermäßige Verformungen der relativ dickwandigen Druckringe zu vermeiden, sollte jedoch der Spannsatz möglichst symmetrisch zwischen Welle und Nabenbohrung angeordnet werden. Ist also die Welle kleiner als Nennmaß d, so sollte die Bohrung um den gleichen Betrag größer sein als Nennmaß D und umgekehrt. Die Rundlaufqualität wird bestimmt durch die direkte Zentrierung zwischen Welle und Nabe.

Anordnung mehrerer Spannsätze RfN 7012

Sind mehrere Spannsätze einzubauen, können die Übertragungswerte aus der Tabelle addiert werden, wenn die Spannsätze innerhalb einer Distanz von 4·L angeordnet werden.

Veränderung der Schraubenanziehdrehmomente

Die Spannsätze sind generell mit Schrauben der Qualität 12.9 ausgerüstet. Eine Reduzierung durch vermindertes Anziehen der Schrauben ist möglich. Die zulässige untere Grenze ergibt sich aus der Multiplikation der TA-Werte mit 0,5. Die Werte von T, TA , Fax, pW und pN stehen in einem proportionalem Zusammenhang.

Hilfsgewinde

Zur Erleichterung der Demontage sind in den vorderen Druckringen Hilfsgewinde vorhanden.
