Spannsätze RfN 7006 | RINGFEDER®

Zweiteilige Konstruktion mit Einzelkegel verfügt über Flansch zur Positionierung der Komponente auf der Welle, um die axiale Position während der Montage zu verhindern.

Technische Daten & CAD-Modelle

Der Download von CAD-Daten steht Ihnen nach Login mit Ihrem persönlichen Nutzerkonto zur Verfügung. Sie haben noch kein Nutzerkonto? Registrieren Sie sich hier.

CAD
d
mm
D
mm
L
mm
L1
mm
L4
mm
T
Nm
pW
N/mm2
pN
N/mm2
DG
mm
TA
Nm
19 47 34 28 23 270 234 94 6 17
20 47 34 28 23 284 222 94 6 17
22 47 34 28 23 313 202 94 6 17
24 50 34 28 23 410 222 106 6 17
25 50 34 28 23 427 213 106 6 17
28 55 34 28 23 478 190 97 6 17
30 55 34 28 23 512 177 97 6 17
32 60 34 28 23 728 222 118 6 17
35 60 34 28 23 796 203 118 6 17
38 65 34 28 23 865 187 109 6 17
40 65 34 28 23 910 177 109 6 17
42 75 41 33 26 1520 229 128 8 41
45 75 41 33 26 1629 213 128 8 41
50 80 41 33 26 1810 192 120 8 41
55 85 41 33 26 2275 200 129 8 41
60 90 41 33 26 2482 183 122 8 41
65 95 41 33 26 3025 190 130 8 41
70 110 50 40 32 4735 214 135 10 83
75 115 50 40 32 5018 197 129 10 83
80 120 50 40 32 5352 185 123 10 83
85 125 50 40 32 5979 183 124 10 83
90 130 50 40 32 6774 185 128 10 83
95 135 50 40 32 7945 195 137 10 83
100 145 56 44 34 10005 204 141 12 145
110 155 56 44 34 11006 186 132 12 145
120 165 56 44 34 13507 191 139 12 145
130 180 64 52 42 19511 180 130 12 145
140 190 68 54 42 21515 171 126 14 230
150 200 68 54 42 25613 178 133 14 230
160 210 68 54 42 30052 183 140 14 230
170 225 78 64 52 34833 145 110 14 230
180 235 78 64 52 36882 137 105 14 230
190 250 78 64 52 48664 163 124 14 230
200 260 78 64 52 51225 154 119 14 230
220 285 91 75 59 61581 135 104 16 355
240 305 91 75 59 83975 155 122 16 355
260 325 91 75 59 97037 152 122 16 355
280 355 105 87 69 124441 140 111 18 485
300 375 102 84 66 149908 147 118 18 485
320 405 121 101 81 208733 146 115 20 690
340 425 121 101 81 258742 160 128 20 690
360 455 138 115 93 290014 138 109 22 930
380 475 138 115 93 357147 153 122 22 930
400 495 138 115 93 375945 145 117 22 930
CAD d
inch
D
inch
DB1
inch
L
inch
L3
inch
L4
inch
T
ft-lbs
TA
ft-lbs
pW
psi
pN
psi
DG
mm
  3/4 1.850 2.205 1.339 0.669 0.906 200 13 31160 13500 6
  7/8 1.850 2.205 1.339 0.669 0.906 230 13 28400 13500 6
  1 1.969 2.323 1.339 0.669 0.906 325 13 30400 15500 6
  1 1/8 2.165 2.520 1.339 0.669 0.906 360 13 28400 14200 6
  1 3/16 2.165 2.520 1.339 0.669 0.906 390 13 27000 14200 6
  1 1/4 2.362 2.717 1.339 0.669 0.906 555 13 30400 16200 6
  1 3/8 2.362 2.717 1.339 0.669 0.906 605 13 27000 16200 6
  1 7/16 2.559 2.913 1.339 0.669 0.906 625 13 28700 15900 6
  1 1/2 2.559 2.913 1.339 0.669 0.906 655 13 27700 15900 6
  1 5/8 2.953 3.307 1.614 0.787 1.063 1180 30 34900 19100 8
  1 3/4 2.953 3.307 1.614 0.787 1.063 1270 30 32600 19100 8
  1 7/8 2.953 3.504 1.614 0.787 1.063 1330 30 31200 18400 8
  1 15/16 3.150 3.504 1.614 0.787 1.063 1390 30 29700 18400 8
  2 3.150 3.504 1.614 0.787 1.063 1390 30 29200 18400 8
  2 1/8 3.346 3.701 1.614 0.787 1.063 1730 30 31000 19100 8
  2 3/16 3.346 3.701 1.614 0.787 1.063 1770 30 30400 19100 8
  2 1/4 3.543 3.898 1.614 0.787 1.063 1860 30 28300 17700 8
  2 3/8 3.543 3.898 1.614 0.787 1.063 1950 30 27000 17700 8
  2 7/16 3.740 4.094 1.614 0.787 1.063 2230 30 29800 19100 8
  2 1/2 3.740 4.094 1.614 0.787 1.063 2290 30 29100 19100 8
  2 9/16 3.740 4.094 1.614 0.787 1.063 2350 30 28400 19100 8
  2 11/16 4.331 4.685 1.969 0.945 1.260 3530 61 32000 19900 10
  2 3/4 4.331 4.685 1.969 0.945 1.260 3620 61 31200 19900 10
  2 7/8 4.528 4.882 1.969 0.945 1.260 3690 61 29000 18400 10
  2 15/16 4.528 4.882 1.969 0.945 1.260 3800 61 28300 18400 10
  3 4.724 5.079 1.969 0.945 1.260 4050 61 26800 17700 10
  3 1/4 4.921 5.276 1.969 0.945 1.260 4730 61 29100 19100 10
  3 3/8 4.921 5.276 1.969 0.945 1.260 4880 61 28300 19100 10
  3 7/16 5.118 5.472 1.969 0.945 1.260 4980 61 27600 18400 10
  3 1/2 5.118 5.472 1.969 0.945 1.260 5130 61 26800 18400 10
  3 3/4 5.315 5.669 1.969 0.945 1.260 6040 61 28300 19900 10
  3 15/16 5.709 6.063 2.205 1.024 1.339 7450 107 29700 21000 12
  4 5.709 6.063 2.205 1.024 1.339 7560 107 29200 21000 12
  4 7/16 6.102 6.457 2.205 1.024 1.339 8110 107 27500 19600 12
  4 3/4 6.496 6.850 2.205 1.024 1.339 10000 107 29700 20600 12
  4 15/16 7.087 7.441 2.520 1.339 1.654 13400 107 27900 19900 12
  5 7.087 7.441 2.520 1.339 1.654 14000 107 27000 19900 12
  5 7/16 7.480 7.835 2.677 1.339 1.654 16100 170 25700 18400 14
  5 15/16 7.874 8.228 2.677 1.339 1.654 18900 170 26800 19900 14
  6 7/16 8.858 9.213 3.071 1.732 2.047 22300 170 20300 15200 14
  6 15/16 9.252 9.606 3.071 1.732 2.047 23600 170 19600 15200 14

Produkteigenschaften

Hat alle positiven Eigenschaften wie die Baureihe 7003. Jedoch wird durch den größeren Flanschdurchmesser die Axialverschiebung der Nabe bei der Montage verhindert. Wird auch bei Bandtrommeln verwendet.

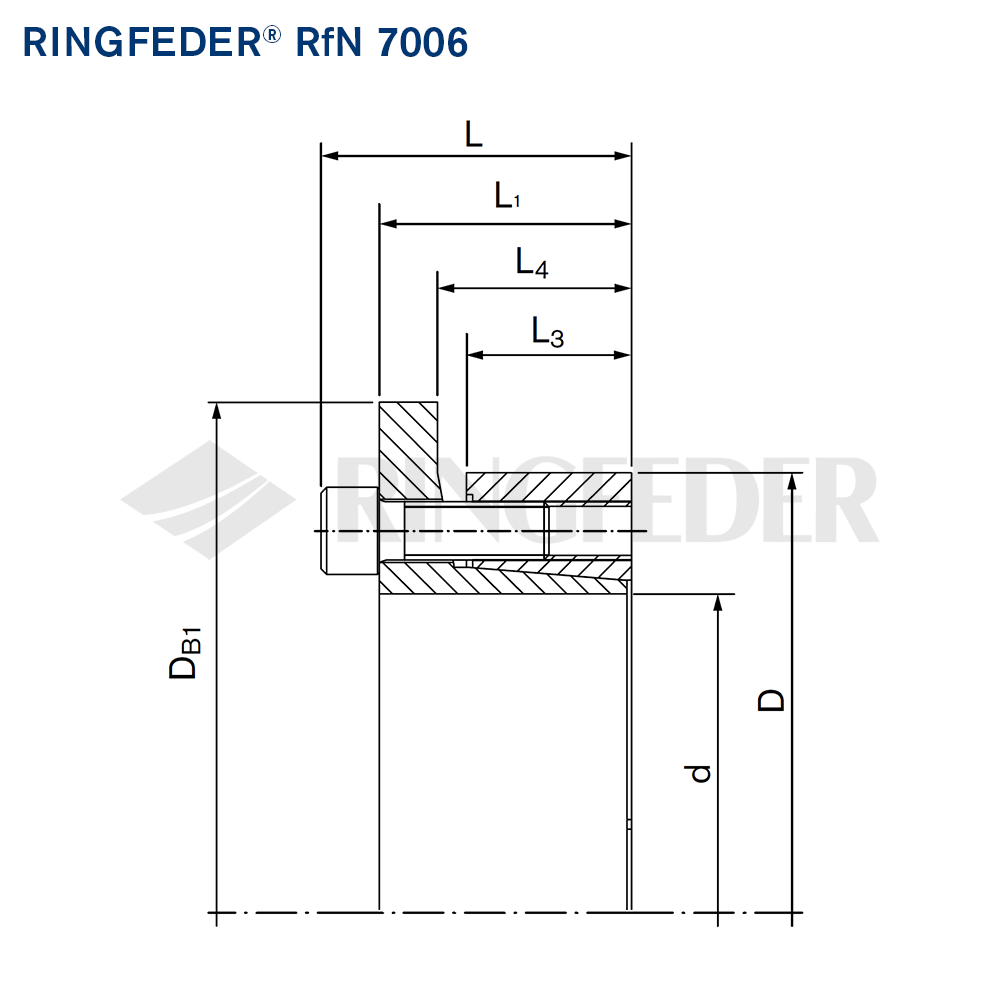

Erläuterungen

  • L = Einbaulänge maximal
  • L1 = Einbaulänge mind. (ohne Schrauben)
  • L4 = Einbaulänge bis Bund
  • L3 = Klemmlänge
  • D1 = Außendurchmesser Bund
  • d = Innendurchmesser
  • D = Außendurchmesser
