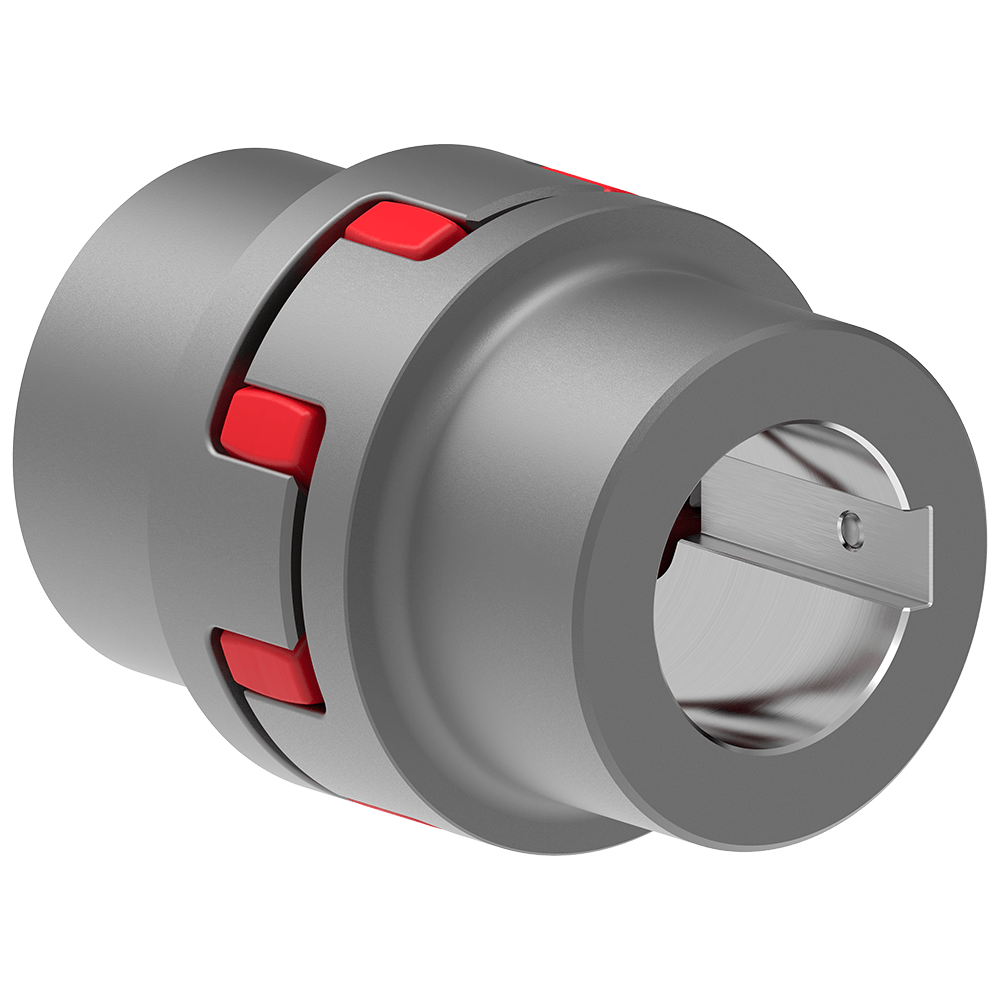

Elastomer Jaw Couplings ECE 6518

Type with Freely Combinable Cast Iron Hubs and Elastomer Spiders of Various Hardnesses

7 Sizes
Sizes 38-55, as standard with yellow elastomer spider (92 SH A),
sizes 65-90, as standard with red elastomer spider (98 SH A)
Bore Diameter d: 12-110 mm (0.472–4.331 inch)
Outer Diameter D: 80-200 mm (3.150–7.874 inch)
Overall Length L: 114-295 mm (4.488–11.614 inch)
Rot. Speed n_max: 3,330-8,300 1/min
Torque T_KN: 190-4,500 Nm (140.14–3,319.03 ft·lb)

Technical Data & CAD Models

You require CAD data for this ECE type? Of course, we are more than happy to provide you with these. Contact us quickly and easily via our request form, by e-mail or using the "Need Help?" feature at the bottom right of this site.

Größe/Size	NA	d_1kmin mm	d_1kmax mm	d_2kmin mm	d_2kmax mm	D mm	D₁ mm	I mm	L mm	L₃ mm	T_A Nm	Gw kg
38	1	12	40	12	40	80	66	22,5	114	37	2	2,00
38	1a	12	48	12	48	80	78	22,5	114	37	2	2,40
38	1b	12	48	12	48	80	78	35	164	62	2	3,6
42	1	14	45	14	45	95	75	25	126	40	2	3,20
42	1a	14	55	14	55	95	94	25	126	40	2	3,80
42	1b	14	55	14	55	95	94	37,5	176	65	2	5,50
48	1	15	52	15	52	105	85	28	140	45	2	4,96
48	1a	15	62	15	62	105	104	28	140	45	2	5,45
48	1b	15	62	15	62	105	104	40	188	69	2	7,51
55	1	20	60	20	60	120	98	32,5	160	52	2	6,60
55	1a	20	74	20	74	120	118	32,5	160	52	2	7,50
55	1b	20	74	20	74	120	118	45	210	77	2	10,20
65	1	22	70	22	70	135	115	37,5	185	61	2	10,10
65	1a	22	80	22	80	135	133	37,5	185	61	2	11,50
65	1b	22	80	22	80	135	133	50	235	86	2	15,00
75	1	30	80	30	80	160	135	42,5	210	69	6	16,00
75	1a	30	95	30	95	160	158	42,5	210	69	6	18,20
75	1b	30	95	30	95	160	158	55	260	84	6	21,20
90	1	40	97	40	97	200	160	50	245	81	17	27,50
90	1a	40	110	40	110	200	198	50	245	81	17	36,30
90	1b	40	110	40	110	200	198	62,5	295	106	17	44,80

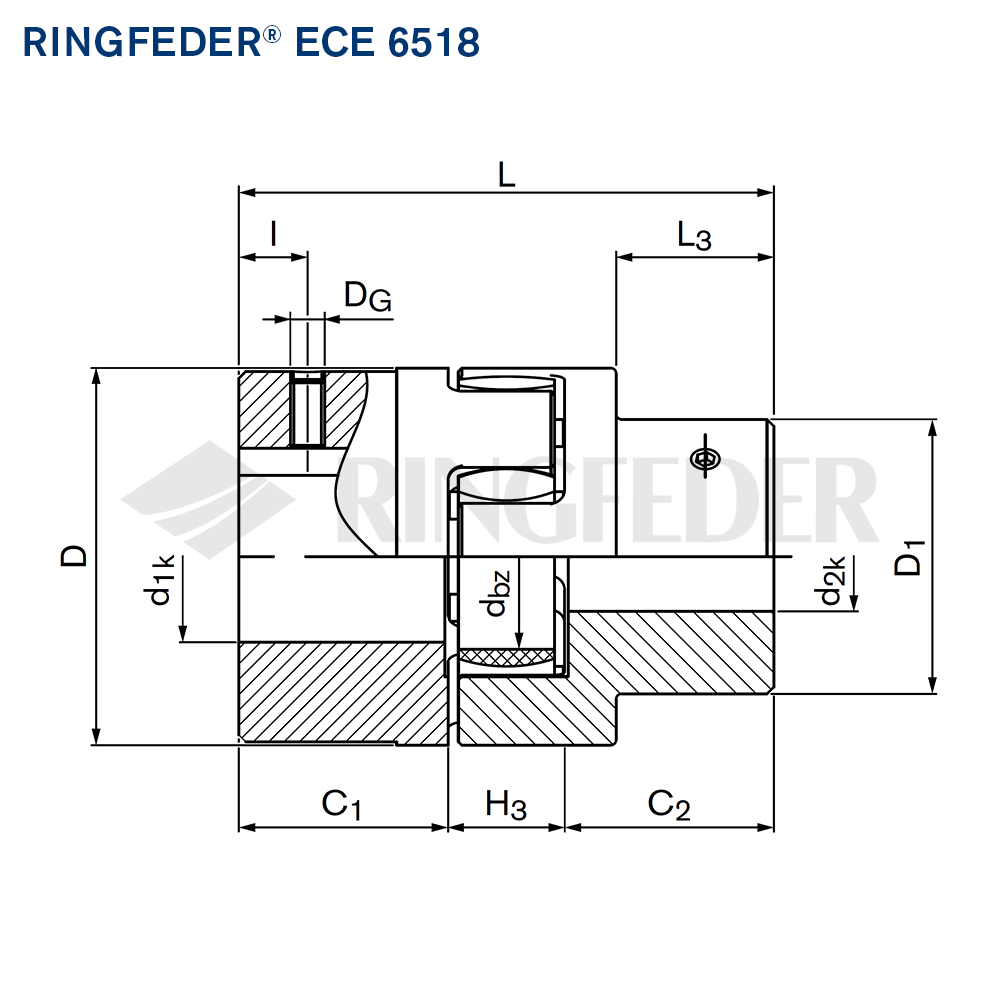

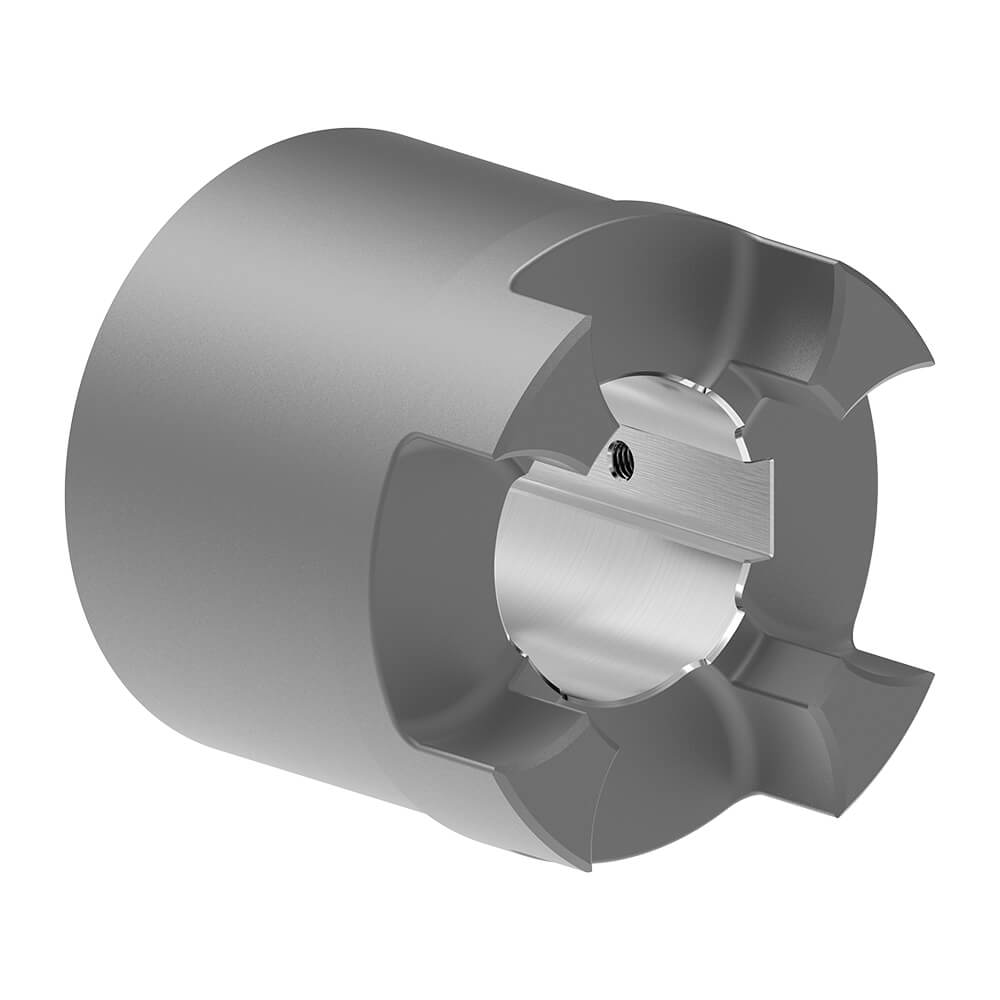

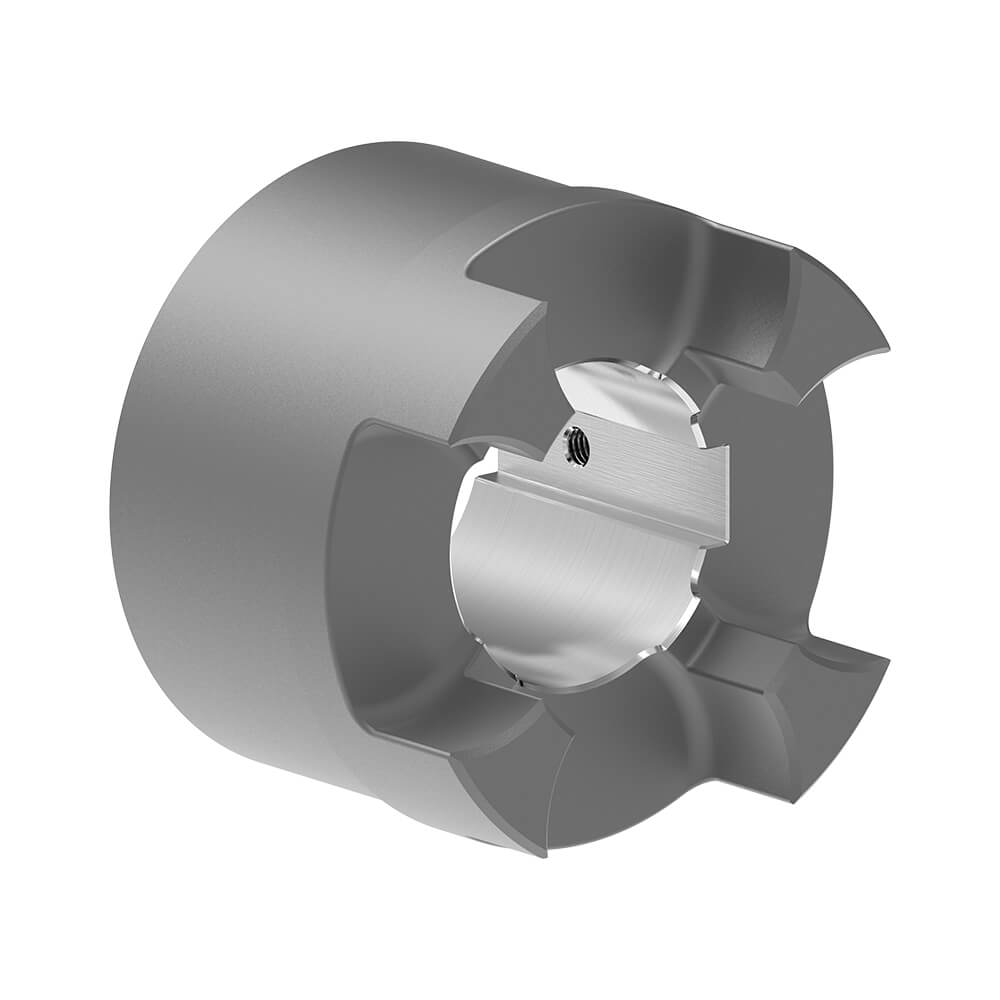

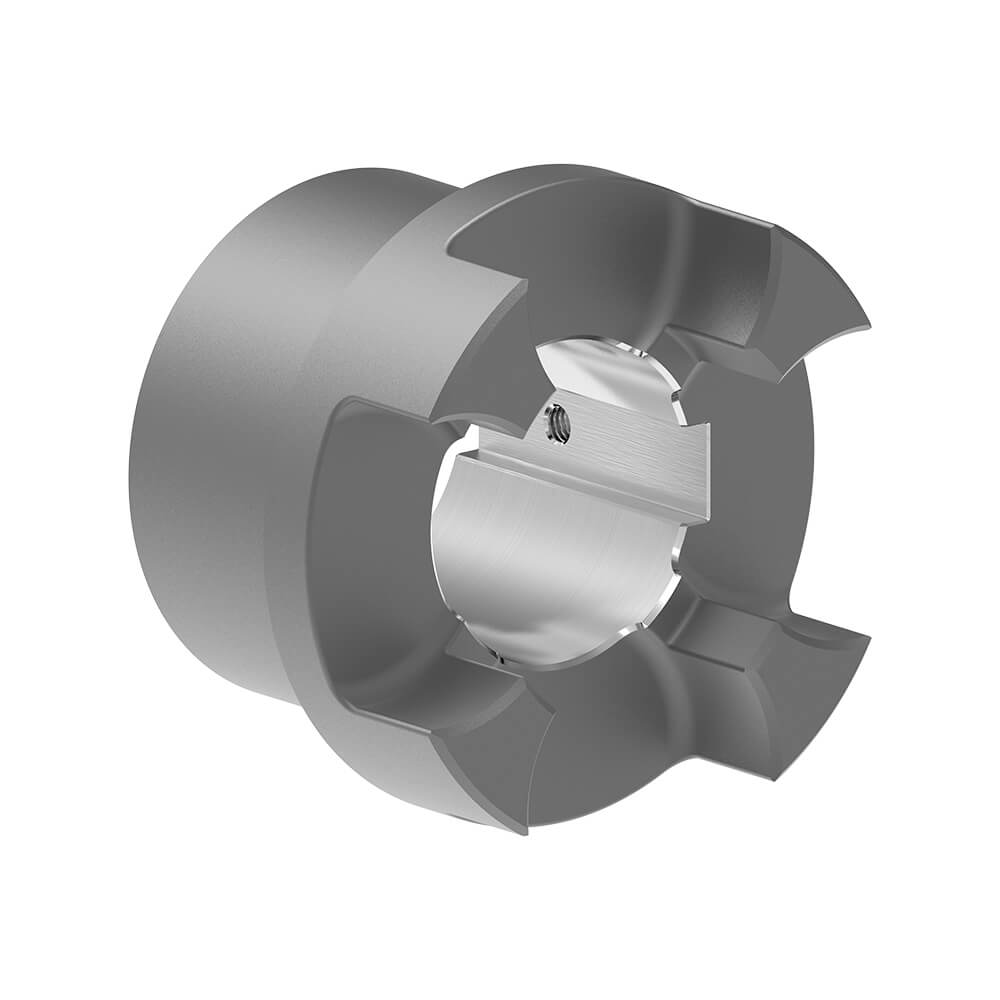

Images & Drawings

Technical Data of Elastomer Spiders

Größe/Size	SH	n_max 1/min	n_max 1/min	T_KN Nm	T_KW Nm	T_Kmax Nm	ψ	C_Tdyn (1 T_KN) 10³ Nm/rad	C_Tdyn (0,5 T_KN) 10³ Nm/rad	C_T_dyn (0,25 T_KN) 10³ Nm/rad	d_bZ mm	ΔK_a (1500) mm	ΔK_r (1500) mm	ΔK_w (1500) Degrees	φ T_Kmax Degrees
19	64 SH D	19000	16700	21	5,5	42	0,75	1,99	1,37	0,98	18	-0,5 +1,2	0,13	1,1	3,6
19	92 SH A	19000	16700	10	2,6	20	0,8	0,52	0,34	0,24	18	-0,5 +1,2	0,2	1,2	5
19	98 SH A	19000	16700	17	4,4	34	0,8	1,59	1,16	0,80	18	-0,5 +1,2	0,2	1,2	5
24	64 SH D	14000	12100	75	19,5	150	0,75	7,92	5,45	3,91	27	-0.5 +1.4	0,15	0,8	3,6
24	92 SH A	14000	12100	35	9,1	70	0,8	1,96	1,29	0,92	27	-0,5 +1,4	0,22	0,9	5
24	98 SH A	14000	12100	60	16	120	0,8	6,24	4,53	3,14	27	-0,5 +1,4	0,22	0,9	5
28	64 SH D	11800	10100	200	52	400	0,75	18,88	12,98	9,31	30	-0,7 +1,5	0,18	0,8	3,6
28	92 SH A	11800	10100	95	25	190	0,8	4,95	3,24	2,32	30	-0,7 +1,5	0,25	0,9	5
28	98 SH A	11800	10100	160	42	320	0,8	15,32	11,12	7,71	30	-0,7 +1,5	0,25	0,9	5
38	64 SH D	9500	8300	405	105	810	0,75	38,14	22,41	15,54	38	-0,7 +1,8	0,21	0,9	3,6
38	92 SH A	9500	8300	190	49	380	0,8	9,80	6,42	4,59	38	-0,7 +1,8	0,28	1	5
38	98 SH A	9500	8300	325	85	650	0,8	30,89	22,41	15,54	38	-0,7 +1,8	0,28	1	5
42	64 SH D	8000	7000	560	146	1120	0,75	60,40	45,50	29,80	46	-1 +2	0,23	0,9	3,6
42	92 SH A	8000	7000	265	69	530	0,8	15,40	10,40	7,40	46	-1 +2	0,32	1	5
42	98 SH A	8000	7000	450	117	900	0,8	45,50	33,20	23,00	46	-1 +2	0,32	1	5
48	64 SH D	7100	6350	655	170	1310	0,75	71,00	53,50	35,00	51	-1 +2,1	0,25	1	3,6
48	92 SH A	7100	6350	310	81	620	0,8	17,80	12,00	8,60	51	-1 +2,1	0,36	1,1	5
48	98 SH A	7100	6350	525	137	1050	0,8	52,30	38,10	26,40	51	-1 +2,1	0,36	1,1	5
55	64 SH D	6300	5550	825	215	1650	0,75	92,30	69,50	45,50	60	-1 +2,2	0,27	1	3,6
55	92 SH A	6300	5550	410	107	820	0,8	24,50	16,50	11,80	60	-1 +2,2	0,38	1,1	5
55	98 SH A	6300	5550	685	178	1370	0,8	70,60	51,40	35,60	60	-1 +2,2	0,38	1,1	5
65	64 SH D	5600	4950	1175	306	2350	0,75	141,10	102,50	59,80	68	-1 +2,6	0,3	1,1	3,6
65	92 SH A	5600	4950	590	160	1220	0,8	40,40	27,80	19,80	68	-1 +2,6	0,42	1,2	5
65	98 SH A	5600	4950	940	244	1880	0,8	100,70	73,70	51,00	68	-1 +2,6	0,42	1,2	5
75	64 SH D	4750	4150	2400	624	4800	0,75	294,40	213,80	124,80	80	-1,5 +3	0,34	1,1	3,6
75	92 SH A	4750	4150	1220	326	2500	0,8	84,60	58,10	41,40	80	-1,5 +3	0,48	1,2	5
75	98 SH A	4750	4150	1920	499	3840	0,8	209,60	153,50	106,30	80	-1,5 +3	0,48	1,2	5
90	64 SH D	3800	3300	4500	1128	9000	0,75	550,50	338,40	183,30	100	-1,5 +3,4	0,36	1,1	3,6
90	92 SH A	3800	3300	2350	610	4700	0,8	158,70	109,10	77,70	100	-1,5 +3,4	0,5	1,2	5
90	98 SH A	3800	3300	3550	880	7100	0,8	413,40	273,00	134,20	100	-1,5 +3,4	0,5	1,2	5

Downloads

Tech Paper Elastomer Jaw Couplings RINGFEDER® ECE 6518

RINGFEDER® Product Guide

Further downloads including certificates, instruction manuals and product images are available to you in our Download Center:

Downloads
