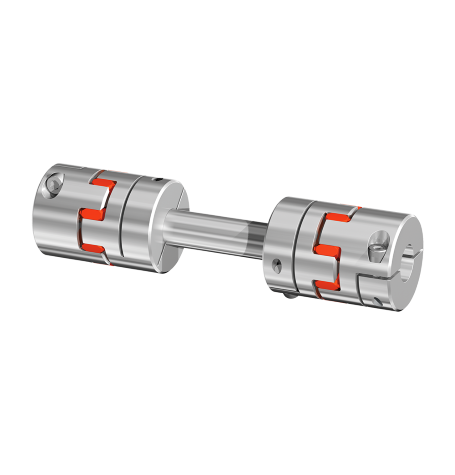

Elastische Klauenkupplungen GWE Z5104.1 | RINGFEDER®

Ausgleichskupplung mit Klemmnaben für große Wellenabstände

Die als drehelastische Zwischenwelle konzipierte spielfreie Klauenkupplung der Baureihe RINGFEDER® GWE Z5104.1 wird dort eingesetzt, wo Drehmomente oder Drehbewegungen mit möglichst großer Winkelgenauigkeit übertragen und ein größerer Wellenabstand überbrückt werden muss. Sie besteht aus zwei RINGFEDER® GWE 5104, die durch eine Präzisionshohlwelle aus Stahl verbunden wird. Die Wellentoleranz sollte innerhalb der Passungstoleranz „g6“ bis „h7“ liegen.

GWE Z5104.1

Download der CAD-Daten ist nach dem Login verfügbar.

CAD

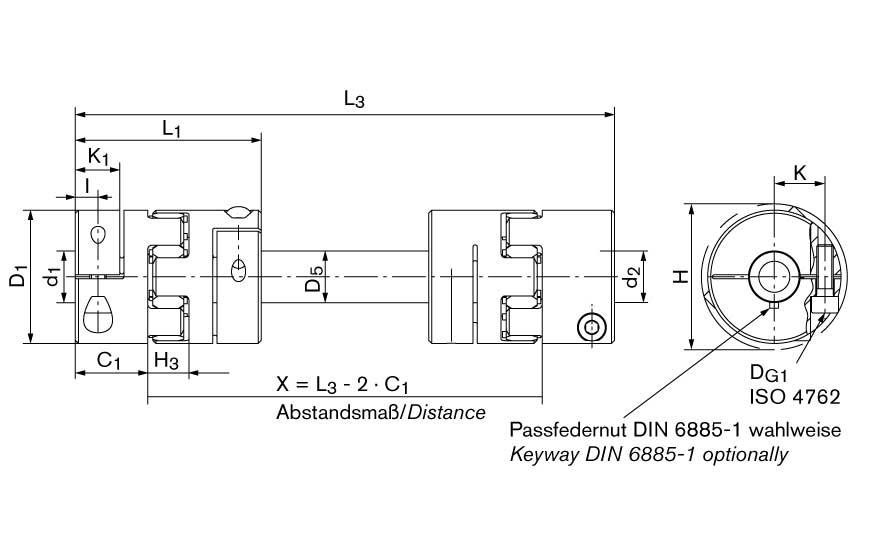

Größe
d1min
mm
d1max
mm
D1
mm
D5
mm
H
mm
H3
mm
L1
mm
L3min
mm
L3max
mm
T
Nm
TA1
Nm
14 5 16 30 16 31,6 13 35 80 2000 12,5 2
19 6 20 40 20 46 16 66 135 2000 17 11
24 10 32 55 25 57 18 78 160 2000 60 15
28 10 38 65 30 71 20 90 185 2000 160 32
38 12 48 80 40 83 24 114 230 2000 325 38
42 14 54 95 40 95 26 126 255 2000 450 84
48 15 60 105 50 104,5 28 140 290 2000 525 145
CAD Größe
d1min
inch
d1max
inch
D1
inch
D5
inch
H
inch
H3
inch
L1
inch
L3min
inch
L3max
inch
T
ft-lbs
TA1
ft-lbs
  14 0.197 0.630 1.181 0.630 1.244 0.512 1.378 3.150 78.740 9 1.5
  19 0.236 0.787 1.575 0.787 1.811 0.630 2.598 5.315 78.740 13 8
  24 0.394 1.260 2.165 0.984 2.244 0.709 3.071 6.299 78.740 44 11
  28 0.394 1.496 2.559 1.181 2.795 0.787 3.543 7.283 78.740 118 24
  38 0.472 1.890 3.150 1.575 3.268 0.945 4.488 9.055 78.740 240 28
  42 0.551 2.126 3.740 1.575 3.740 1.024 4.961 10.039 78.740 332 62
  48 0.591 2.362 4.134 1.969 4.114 1.102 5.512 11.417 78.740 387 107

Charakteristische Eigenschaften

Spielfreie Klauenkupplungen RINGFEDER® GWE

Spielfreie Klauenkupplungen RINGFEDER® GWE werden im Maschinenbau eingesetzt, wo eine hohe Positioniergenauigkeit bei stark beschleunigten Vorgängen eine Schwingungsdämpfung erfordern und bevorzugt steckbare Kupplungslösungen zum Einsatz kommen.

Vorteile

  • Spielfrei, durch Vorspannung
  • Steckbar
  • Schwingungsdämpfend
  • Drehmomente von 0,5 – 650 Nm
  • Ausgleich von radialem, axialem, und winkligem Wellenversatz
  • Elektrisch isolierend

Anwendungen

  • Messantriebe
  • Präzisionsantriebe
  • Vorschubantriebe
  • Schleif- und Fräs-Spindeln
  • Werkzeugmaschinen
  • Verpackungsmaschinen
  • Robotertechnik
  • Transferzentren
  • Mehrspindelköpfen
  • Holzbearbeitungsmaschinen
  • Textilmaschinen
  • Fördertechnik
  • Lineartechnik
  • Mess- und Regeltechnik
  • Prüfstandsbau

Technische Beschreibung

Jede Nabe der RINGFEDER® GWE Klauenkupplung hat stirnseitig konkav geformte Klauen. Die Funktionen der Kupplung, Drehmoment zu übertragen und auftretende Stöße zu dämpfen und zudem unvermeidbare Wellenversätze auszugleichen, werden ermöglicht durch das Zusammenstecken zweier Naben und das Ausfüllen des entstehenden Freiraumes durch einen Elastischen Zahnkranz. Um auch im Reversierbetrieb eine hohe Positionsgenauigkeit zu erreichen, sind die GWE Klauenkupplung spielfrei. Die Spielfreiheit der Kupplung ergibt sich durch die Druckvorspannung der Einzelpuffer des Elastomerzahnkranzes. Durch die unterschiedlichen Shorehärten des Zahnkranzes, die einhergeht mit der Verdrehsteifigkeit, besteht die Möglichkeit den gesamte Antriebsstrang drehschwingungstechnisch zu optimieren. Detaillierte Informationen werden zu den Technischen Daten der Zahnkränze ausgewiesen.

Eigenschaften GWE Z5104.1

  • Geringe Massen durch Naben aus Aluminium
  • Optimierung der Schwingungsdämpfung durch verschiedenen Elastomersternhärten
  • Standardmäßig mit rotem Elastomerstern. Bis Größe 55 in 98 Shore A und ab Größe 65 in 95 Shore A
  • Wellenabstand bis zu 3000 mm überbrückbar
  • Durchschlagsicher und elektrisch isolierend
  • Kupplungsnaben optional mit Passfedernuten nach DIN 6885-1
