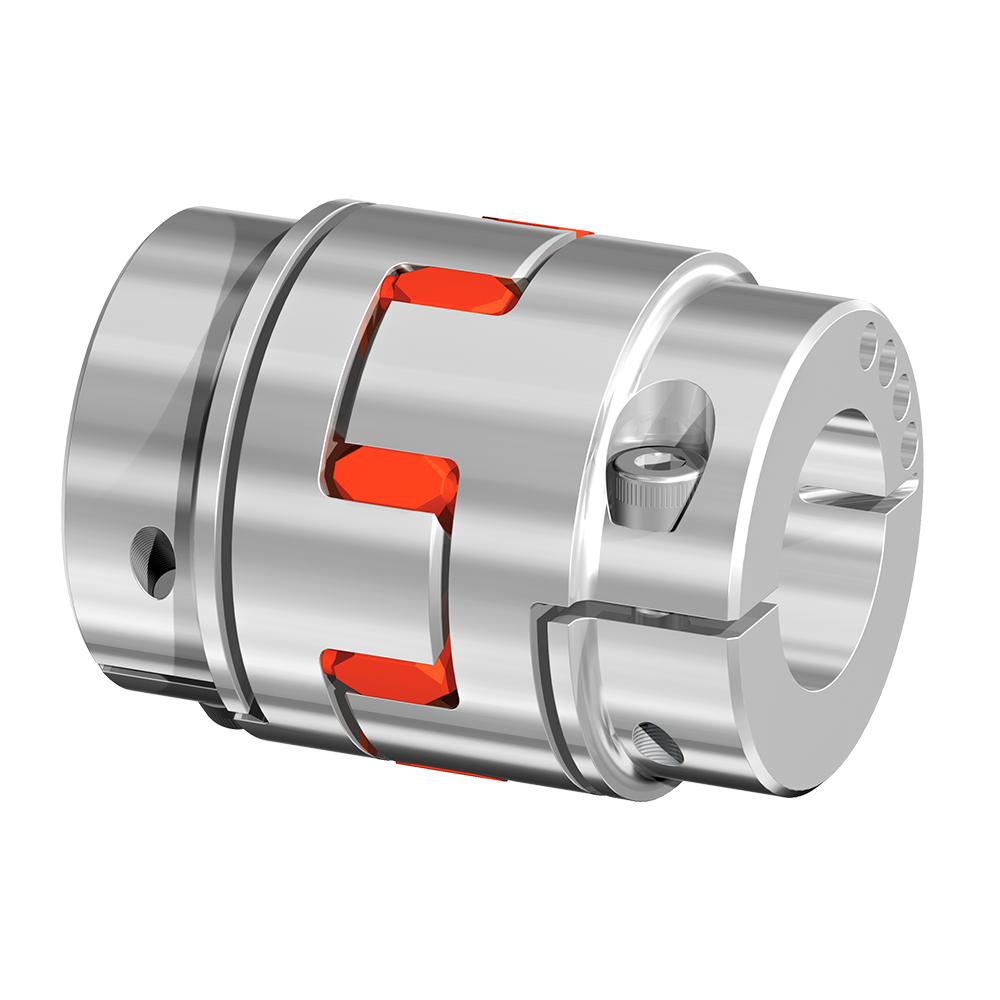

Elastische Klauenkupplungen GWE 5104

Ausgleichskupplung mit Klemmnaben, zweifach geschlitzt

Klauenkupplungen der Baureihe RINGFEDER^® GWE 5104, mit Klemmnaben und hohem internationalen Standardisierungsgrad. Sie bestehen bis Größe 19 aus zwei axial geschlitzten (einfach) und ab Größe 24 aus zwei axial und radial geschlitzte (zweifach) Klemmnaben hoher Rundlaufgenauigkeit und einen, in verschiedenen Shorehärten lieferbaren Elastomerstern. Die Wellentoleranz sollte innerhalb der Passungstoleranz „g6“ bis „h7“ liegen.

Die Kupplung ist mit Elastomersternen in unterschiedlichen Shorehärten erhältlich und überzeugt durch ihre besonderen Dämpfungseigenschaften.

Download

Video

Anfrage

Technische Daten & CAD-Modelle

Der Download von CAD-Daten steht Ihnen nach Login mit Ihrem persönlichen Customer- oder Distributor-Account zur Verfügung. Sie haben noch keinen Account? Hier können Sie sich kostenlos und unverbindlich registrieren.

Größe	d_1min mm	d_1max mm	C₁ mm	D₁ mm	H mm	H₃ mm	L mm	T Nm	n_max 1/min	D_G1 mm	T_A1 Nm
14	5	16	11	30	32,2	13	35	12,5	13000	3	2
19	6	20	25	40	46	16	66	17	10000	6	11
24	10	32	30	55	57	18	78	60	7000	6	15
28	10	38	35	65	71	20	90	160	6000	8	32
38	12	48	45	80	83	24	114	325	5000	8	38
42	14	54	50	95	95	26	126	450	4000	10	84
48	15	60	56	105	106	28	140	525	3600	12	145
55	35	74	65	120	120	30	160	685	3150	12	145
65	35	80	75	135	135	35	185	940	2800	12	145
75	30	95	85	160	160	40	210	1920	2350	16	295

Größe	d_1min inch	d_1max inch	C₁ inch	D₁ inch	H inch	H₃ inch	L inch	T ft-lbs	n_max rpm	D_G1 mm	T_A1 ft-lbs
14	0.197	0.63	0.433	1.181	1.268	0.512	1.378	9	13000	3	1.5
19	0.236	0.787	0.984	1.575	1.811	0.63	2.598	13	10000	6	8
24	0.394	1.26	1.181	2.165	2.244	0.709	3.071	44	7000	6	11
28	0.394	1.496	1.378	2.559	2.795	0.787	3.543	118	6000	8	24
38	0.472	1.89	1.772	3.15	3.268	0.945	4.488	240	5000	8	28
42	0.551	2.126	1.969	3.74	3.74	1.024	4.961	332	4000	10	62
48	0.591	2.362	2.205	4.134	4.173	1.102	5.512	387	3600	12	107
55	1.378	2.913	2.559	4.724	4.724	1.181	6.299	505	3150	12	107
65	1.378	3.15	2.953	5.315	5.315	1.378	7.283	693	2800	12	107
75	1.181	3.74	3.346	6.299	6.299	1.575	8.268	1416	2350	16	218

Bilder & Zeichnungen

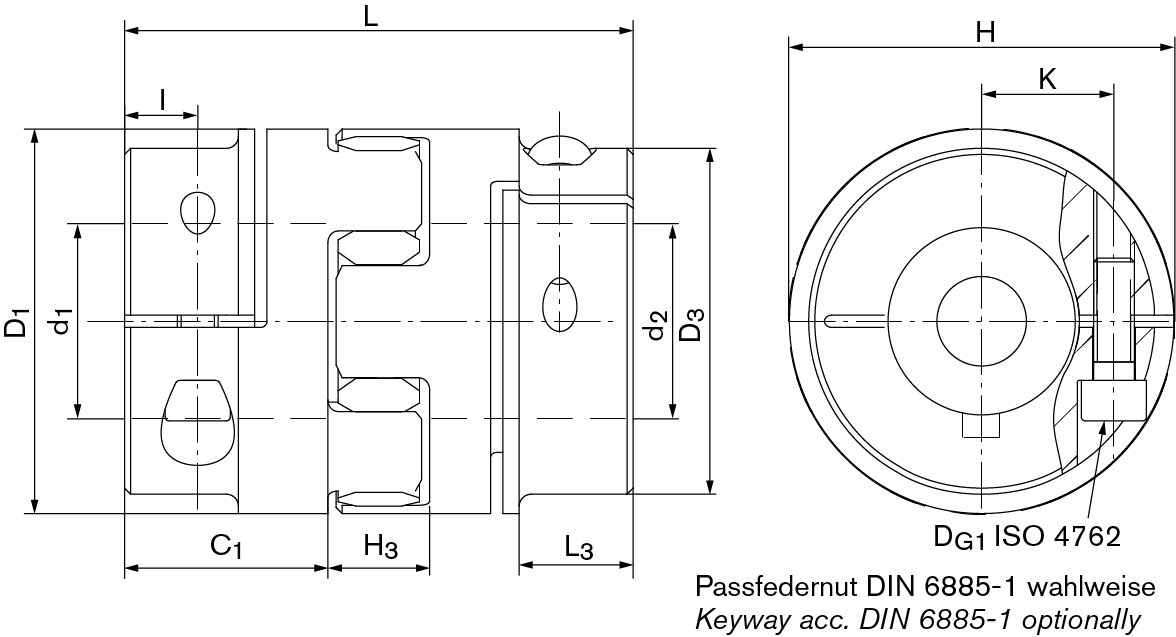

Maßzeichnung

Produkteigenschaften

Spielfreie Klauenkupplungen RINGFEDER^® GWE

Spielfreie Klauenkupplungen RINGFEDER^® GWE werden im Maschinenbau eingesetzt, wo eine hohe Positioniergenauigkeit bei stark beschleunigten Vorgängen eine Schwingungsdämpfung erfordern und bevorzugt steckbare Kupplungslösungen zum Einsatz kommen.

Vorteile

Spielfrei, durch Vorspannung
Steckbar
Schwingungsdämpfend
Drehmomente von 0,5 – 650 Nm
Ausgleich von radialem, axialem, und winkligem Wellenversatz
Elektrisch isolierend

Anwendungen

Messantriebe
Präzisionsantriebe
Vorschubantriebe
Schleif- und Fräs-Spindeln
Werkzeugmaschinen
Verpackungsmaschinen
Robotertechnik
Transferzentren
Mehrspindelköpfen
Holzbearbeitungsmaschinen
Textilmaschinen
Fördertechnik

Lineartechnik
Mess- und Regeltechnik
Prüfstandsbau

Technische Beschreibung

Jede Nabe der RINGFEDER^® GWE Klauenkupplung hat stirnseitig konkav geformte Klauen. Die Funktionen der Kupplung, Drehmoment zu übertragen und auftretende Stöße zu dämpfen und zudem unvermeidbare Wellenversätze auszugleichen, werden ermöglicht durch das Zusammenstecken zweier Naben und das Ausfüllen des entstehenden Freiraumes durch einen Elastischen Zahnkranz. Um auch im Reversierbetrieb eine hohe Positionsgenauigkeit zu erreichen, sind die GWE Klauenkupplung spielfrei. Die Spielfreiheit der Kupplung ergibt sich durch die Druckvorspannung der Einzelpuffer des Elastomerzahnkranzes. Durch die unterschiedlichen Shorehärten des Zahnkranzes, die einhergeht mit der Verdrehsteiﬁgkeit, besteht die Möglichkeit den gesamte Antriebsstrang drehschwingungstechnisch zu optimieren. Detaillierte Informationen werden zu den Technischen Daten der Zahnkränze ausgewiesen.

Eigenschaften GWE 5104

Geringe Massen durch Naben aus Aluminium
Optimierung der Schwingungsdämpfung durch verschiedenen Elastomersternhärten
Standardmäßig mit rotem Elastomerstern. Bis Größe 55 in 98 Shore A und ab Größe 65 in 95 Shore A
Bauraum nach im Markt bekanntem Standard
Durchschlagsicher und elektrisch isolierend
Kupplungsnaben optional mit Passfedernuten nach DIN 6885-1
