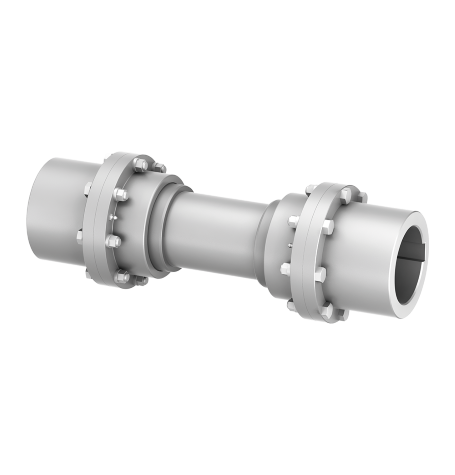

Zahnkupplungen TNZ ZCAF / TNZ ZCBF

Zwischenwelle und starre Gegenﬂansche

Die Bauart RINGFEDER^® TNZ ZCAF wird aus den Kupplungshälften der TNZ ZCA aufgebaut, die mit einer Zwischenwelle und zwei starren Gegenﬂanschen ergänzt wird. Bei Bedarf wird die Torsionssteiﬁgkeit der Welle zur dynamischen Abstimmung eines Antriebstranges eingestellt. Zudem dient die Zwischenwelle der Überbrückung großer Wellenabstände, kann radial montiert und demontiert werden, ohne dass die angeschlossenen Aggregate verschoben werden müssen.

Die Bauart RINGFEDER^® TNZ ZCBF wird aus den Kupplungshälften der TNZ ZCB aufgebaut, die mit einer Zwischenwelle und zwei starren Gegenﬂansche ergänzt wird. Bei Bedarf wird die Torsionssteiﬁgkeit der Welle zur dynamischen Abstimmung eines Antriebstranges eingestellt. Zudem dient die Zwischenwelle der Überbrückung großer Wellenabstände, kann zudem radial montiert und demontiert werden, ohne dass die angeschlossenen Aggregate verschoben werden müssen. Geschraubten Deckel auf Welle ablegen, Nabe auf Welle montieren, Gehäuse auf Nabe schieben, O-Ring-Träger an Gehäuse befestigen, was bei großen Kupplungen sinnvoll ist. Wie die Bauart ZCAU hat die ZCBU eine verlängerte Nabe, deren Länge bei Bedarf an den anlagenspeziﬁschen Vorgaben angepasst wird.

Download

Anfrage

Technische Daten & CAD-Modelle

Sie benötigen CAD-Daten für diese TNZ-Ausführung? Selbstverständlich stellen wir Ihnen diese gerne zur Verfügung. Kontaktieren Sie uns schnell und einfach über unser Kontaktformular, per E-Mail oder mittels der "Benötigen Sie Hilfe?"-Funktion unten rechts auf dieser Seite.

Größe	Bezeichnung ZCA	T_KN Nm	n_max 1/min	d_3kmin mm	d_3kmax mm	D₁ mm	D₆ mm	L mm	L_7min mm	Gw_sb kg
69	XC6106	1750	Auf Anfrage / On request	12	55	111	81,5	179	86	Abhängig von / depends on E
85	XC6108	2750	Auf Anfrage / On request	18	75	152	103,5	213	100	Abhängig von / depends on E
107	XC6110	5500	Auf Anfrage / On request	28	95	178	127,5	271	124	Abhängig von / depends on E
133	XC6113	8500	Auf Anfrage / On request	40	110	213	156	325	152	Abhängig von / depends on E
152	XC6115	13500	Auf Anfrage / On request	50	130	240	181	403	180	Abhängig von / depends on E
179	XC6117	22000	Auf Anfrage / On request	60	155	280	209	466	210	Abhängig von / depends on E
209	XC6120	35000	Auf Anfrage / On request	70	180	318	245,5	530	240	Abhängig von / depends on E
234	XC6123	43000	Auf Anfrage / On request	85	200	346	274	602	270	Abhängig von / depends on E
254	XC6125	68000	Auf Anfrage / On request	95	230	389	307	700	300	Abhängig von / depends on E
279	XC6127	82000	Auf Anfrage / On request	110	250	425	334,5	806	350	Abhängig von / depends on E
305	XC6130	150000	Auf Anfrage / On request	120	280	457	366	880	380	Abhängig von / depends on E
355	XC6135	195000	Auf Anfrage / On request	130	330	527	423	1040	440	Abhängig von / depends on E

Größe	Bezeichnung ZCA	T_KN ft-lbs	n_max rpm	d_3kmin inch	d_3kmax inch	D₁ inch	D₆ inch	L inch	L_7min inch	Gw_sb lbs
69	XC6106	1291	Auf Anfrage / On request	0.472	2.165	4.370	3.209	7.047	3.386	Abhängig von / depends on E
85	XC6108	2028	Auf Anfrage / On request	0.709	2.953	5.984	4.075	8.386	3.937	0Abhängig von / depends on E
107	XC6110	4057	Auf Anfrage / On request	1.102	3.740	7.008	5.020	10.669	4.882	0Abhängig von / depends on E
133	XC6113	6269	Auf Anfrage / On request	1.575	4.331	8.386	6.142	12.795	5.984	0Abhängig von / depends on E
152	XC6115	9957	Auf Anfrage / On request	1.969	5.118	9.449	7.126	15.866	7.087	0Abhängig von / depends on E
179	XC6117	16227	Auf Anfrage / On request	2.362	6.102	11.024	8.228	18.346	8.268	0Abhängig von / depends on E
209	XC6120	25815	Auf Anfrage / On request	2.756	7.087	12.520	9.665	20.866	9.449	0Abhängig von / depends on E
234	XC6123	31716	Auf Anfrage / On request	3.346	7.874	13.622	10.787	23.701	10.630	0Abhängig von / depends on E
254	XC6125	50155	Auf Anfrage / On request	3.740	9.055	15.315	12.087	27.559	11.811	0Abhängig von / depends on E
279	XC6127	60481	Auf Anfrage / On request	4.331	9.843	16.732	13.169	31.732	13.780	0Abhängig von / depends on E
305	XC6130	110636	Auf Anfrage / On request	4.724	11.024	17.992	14.409	34.646	14.961	0Abhängig von / depends on E
355	XC6135	143826	Auf Anfrage / On request	5.118	12.992	20.748	16.654	40.945	17.323	0Abhängig von / depends on E

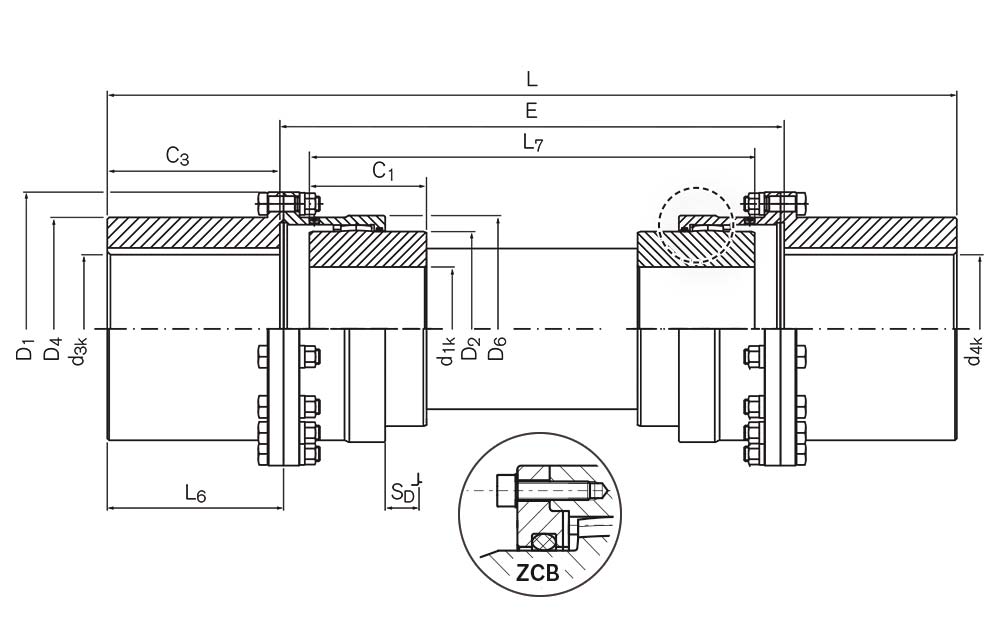

Bilder & Zeichnungen

Produkteigenschaften

Eigenschaften allgemein

Drehstarre, aus hochwertigem Schmiedestahl gefertigte Zahnkupplung
Gleicht winkligen, radialen und axialen Wellenversatz aus
Mit Spezialdichtungen bis +120 °C einsetzbar
Lieferbar in geteiltem (ZCA / ZCB - ZCA Baureihe jeweils auch in ZCB Ausführung) und einteiligem (ZCH) Gehäuse
Bohrungen bis 270 mm
Drehmomente bis T_Kn = 195000 Nm / T_Kmax = 390000 Nm
Drehzahlen bis n_max = 6000 min^-1

Allgemeine Beschreibung

Die RINGFEDER^® TNZ ist eine drehstarre, doppelkardanische Zahnkupplung.

Verzahnung

Die Kupplungsgehäuse haben eine gerade Innenverzahnung, während die Naben eine mit veränderlichem Radius bombierte Außenverzahnung tragen. Dadurch können sich die Naben räumlich in den Gehäusen bewegen und axiale, winklige und radiale Verlagerungen der gekuppelten Wellen innerhalb festgelegter Grenzen ausgleichen. Die Serienverzahnung lässt je nach Kupplungsbauart bis zu 0,5° Winkelverlagerung pro Verzahnungsebene und mehrere Millimeter Axialbewegung zu. Der maximal mögliche radiale Wellenversatz hängt vom Abstand der beiden Verzahnungsebenen ab. Für spezielle Anwendungsfälle können andere Verzahnungsgeometrien eingesetzt werden.

Werkstoffe

Hochwertige Zahnflanken und Fett mit Höchstdruckzusätzen garantieren niedrige Rückstellkräfte und eine lange Lebensdauer. Als Werkstoff wird Schmiedestahl mit einer Streckgrenze von mindestens 335 N/mm² verwendet. Für spezielle Anwendungsfälle können Sonderwerkstoffe eingesetzt werden. Die Abdichtung erfolgt durch O-Ringe aus synthetischem Gummi. Die Gehäuse werden durch Passschrauben und selbstsichernde Ganzstahlmuttern zentriert und zusammengehalten.

Temperatur

Bei Einsatz von Spezialdichtungen kann eine Maximaltemperatur von 120 °C zugelassen werden.

Wuchten

Bei Umfangsgeschwindigkeiten ab 30 m/s empfiehlt sich dynamisches Auswuchten.

Sonderfälle

Wenn bei zu hoher Drehzahl und hohem Drehmoment große Verlagerungen zu erwarten sind, bedarf es einer Überprüfung mit einem speziellen Rechenprogramm. Dies ist unabhängig von der Größenbestimmung. Der Wert T_Kmax darf in keinem Betriebszustand (Anfahren, elektrischer Kurzschluss, Blockieren, usw.) überschritten werden.

Toleranzen und Standards

Wenn nicht anders bestellt, beträgt die Bohrungstoleranz ISO H7. Die angegebenen Bohrungsdurchmesser beziehen sich auf Passfedernuten nach DIN 6885-1 mit einer Breitentoleranz ISO P9.
