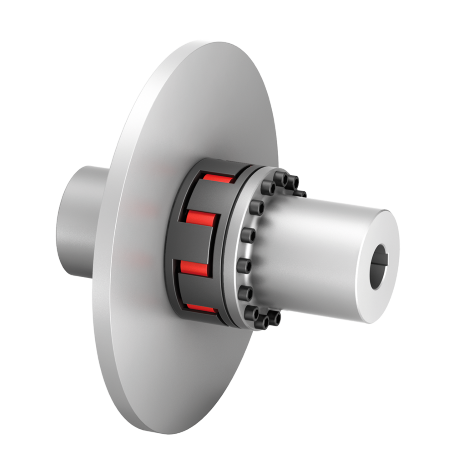

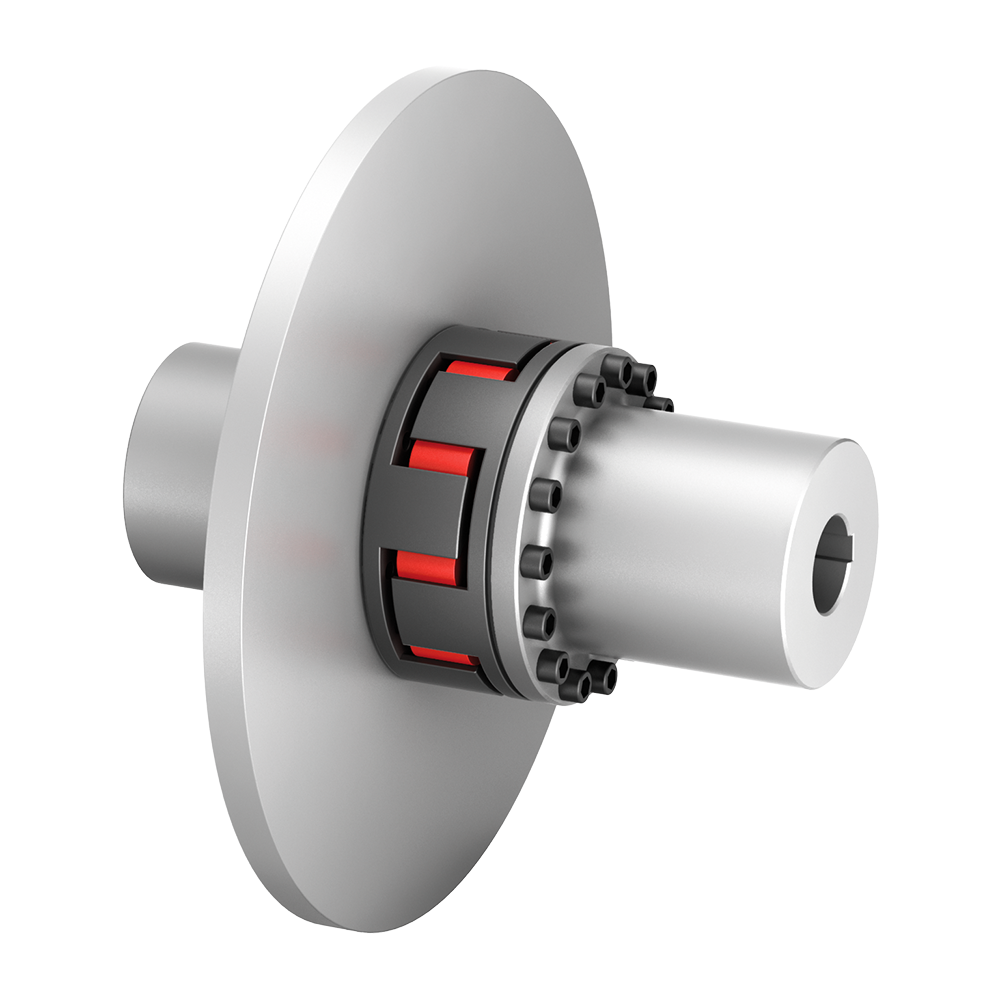

Die RINGFEDER® TNS SDDL-5-BS Kupplung ist eine drehelastische und durchschlagsichere Klauenkupplung mit Bremsscheibe und aushebbaren Klauenringen. Sie gleicht winkligen, radialen und axialen Wellenversatz innerhalb festgelegter Bereiche aus. Die Kupplung überträgt das Drehmoment über druckbeanspruchte, elastische Puffer aus synthetischem Gummi (Pb) oder Polyurethan (Vk), im Standard Vk60D, die miteinander zu einem Zwischenring verbunden sind. Der elastische Zwischenring kann Stöße und Drehschwingungen dämpfen und ist ölbeständig. Zwischenringe aus Perbunan sind in gewissem Maß elektrisch leitfähig. Beide Kupplungshälften sind zweigeteilt, so dass die Klauenringe und danach die Bremsscheibe radial ein- und ausgebaut werden können. Dies ermöglicht den Wechsel des elastischen Zwischenrings ohne die Maschinen zu verschieben. Bei demontierten Klauenringen und Bremsscheibe kann auch problemlos eine Drehrichtungsprüfung des Antriebs durchgeführt werden. Die Kupplung ist in jeder Drehrichtung und Einbaulage einsetzbar.

TNS SDDL-5-BS

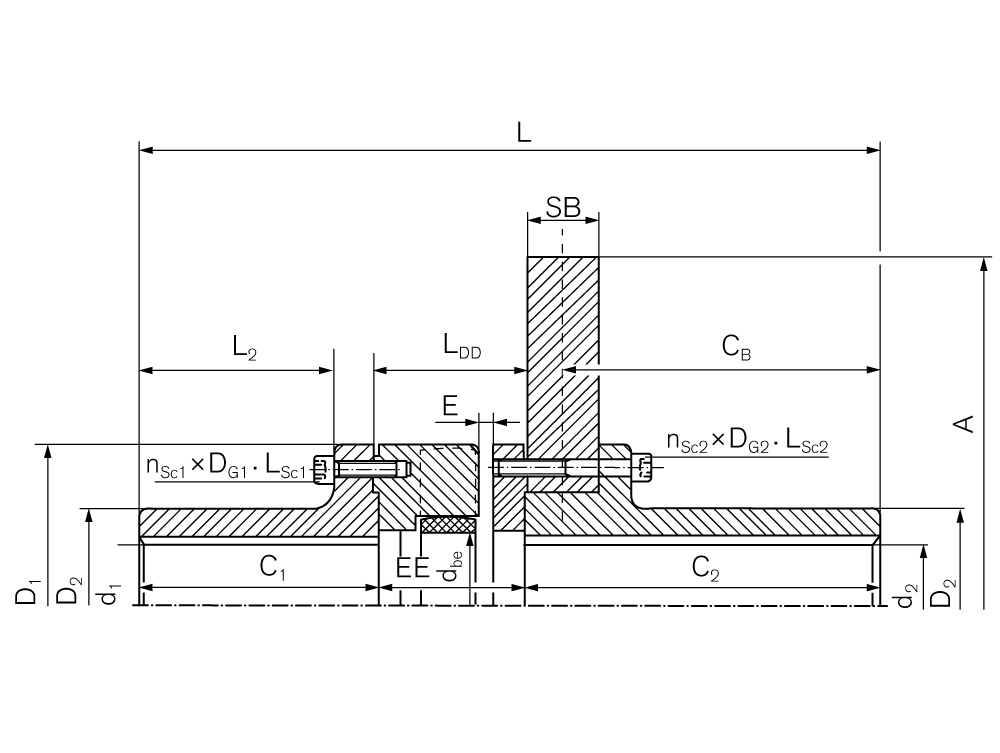

Download der CAD-Daten ist nach dem Login verfügbar.

CAD
Bezeichnung
Größe
A
mm
SB
mm
TKN
Nm
nmax
1/min
d1kmax
mm
D2
mm
C1
mm
C2
mm
L
mm
Gwub
kg
WS5114-0355-30 145 355 30 600 4800 65 92 110 166,5 344,5 43,0
WS5114-0400-30 145 400 30 600 4300 65 92 110 166,5 344,5 49,3
WS5117-0400-30 170 400 30 950 4300 75 110 140 166,5 374,5 59,9
WS5117-0450-30 170 450 30 950 3750 75 110 140 166,5 374,5 67,7
WS5117-0500-30 170 500 30 950 3400 75 110 140 166,5 374,5 76,5
WS5120-0450-30 200 450 30 1650 3750 95 135 170 207 454 59,9
WS5120-0500-30 200 500 30 1650 3400 95 135 170 207 454 98,1
WS5120-0560-30 200 560 30 1650 3000 95 135 170 207 454 109,9
WS5123-0500-30 230 500 30 2580 3250 110 160 170 207,5 458,5 118,6
WS5123-0560-30 230 560 30 2580 3000 110 160 170 207,5 458,5 130,3
WS5123-0630-30 230 630 30 2580 2700 110 160 170 207,5 458,5 145,8
WS5123-0710-30 230 710 30 2580 2400 110 160 170 207,5 458,5 165,6
WS5126-0630-30 260 630 30 3980 2700 125 180 210 212,5 518,5 178,1
WS5126-0710-30 260 710 30 3980 2400 125 180 210 212,5 518,5 198,0
WS5130-0710-30 300 710 30 5850 2400 140 200 210 212,5 535,5 233,7
WS5130-0800-30 300 800 30 5850 2150 140 200 210 212,5 535,5 258,8
WS5130-0800-40 300 800 40 5850 2150 140 200 210 212,5 535,5 295,7
WS5136-0800-30 360 800 30 9700 2150 160 225 250 252,5 627,5 337,7
WS5136-0800-40 360 800 40 9700 2150 160 225 250 252,5 627,5 374,0
WS5136-1000-40 360 1000 40 9700 1700 160 225 250 252,5 627,5 462,7
WS5140-0800-30 400 800 30 13350 1900 160 225 250 252,5 627,5 355,5
WS5140-0800-40 400 800 40 13350 1900 160 225 250 252,5 627,5 391,8
WS5140-1000-40 400 1000 40 13350 1700 160 225 250 252,5 627,5 480,5
CAD Bezeichnung
Größe
A
inch
SB
inch
TKN
ft-lbs
nmax
rpm
d1kmax
inch
D2
inch
C1
inch
C2
inch
L
inch
Gwub
lbs
  WS5114-0355-30 145 - 355-30 13.976 1.181 443 4800 2.559 3.622 4.331 6.555 13.563 94.80
  WS5114-0400-30 145 - 400-30 15.748 1.181 443 4300 2.559 3.622 4.331 6.555 13.563 108.69
  WS5117-0400-30 170 - 400-30 15.748 1.181 701 4300 2.953 4.331 5.512 6.555 14.744 132.06
  WS5117-0450-30 170 - 450-30 17.717 1.181 701 3750 2.953 4.331 5.512 6.555 14.744 149.25
  WS5117-0500-30 170 - 500-30 19.685 1.181 701 3400 2.953 4.331 5.512 6.555 14.744 168.65
  WS5120-0450-30 200 - 450-30 17.717 1.181 1217 3750 3.740 5.315 6.693 8.150 17.874 132.06
  WS5120-0500-30 200 - 500-30 19.685 1.181 1217 3400 3.740 5.315 6.693 8.150 17.874 216.27
  WS5120-0560-30 200 - 560-30 22.047 1.181 1217 3000 3.740 5.315 6.693 8.150 17.874 242.29
  WS5123-0500-30 230 - 500-30 19.685 1.181 1903 3250 4.331 6.299 6.693 8.169 18.051 261.47
  WS5123-0560-30 230 - 560-30 22.047 1.181 1903 3000 4.331 6.299 6.693 8.169 18.051 287.26
  WS5123-0630-30 230 - 630-30 24.803 1.181 1903 2700 4.331 6.299 6.693 8.169 18.051 321.43
  WS5123-0710-30 230 - 710-30 27.953 1.181 1903 2400 4.331 6.299 6.693 8.169 18.051 365.09
  WS5126-0630-30 260 - 630-30 24.803 1.181 2936 2700 4.921 7.087 8.268 8.366 20.413 392.64
  WS5126-0710-30 260 - 710-30 27.953 1.181 2936 2400 4.921 7.087 8.268 8.366 20.413 436.52
  WS5130-0710-30 300 - 710-30 27.953 1.181 4315 2400 5.512 7.874 8.268 8.366 21.083 515.22
  WS5130-0800-30 300 - 800-30 31.496 1.181 4315 2150 5.512 7.874 8.268 8.366 21.083 570.56
  WS5130-0800-40 300 - 800-40 31.496 1.575 4315 2150 5.512 7.874 8.268 8.366 21.083 651.91
  WS5136-0800-30 360 - 800-30 31.496 1.181 7154 2150 6.299 8.858 9.843 9.941 24.705 744.50
  WS5136-0800-40 360 - 800-40 31.496 1.575 7154 2150 6.299 8.858 9.843 9.941 24.705 824.53
  WS5136-1000-40 360 - 1000-40 39.370 1.575 7154 1700 6.299 8.858 9.843 9.941 24.705 1020.08
  WS5140-0800-30 400 - 800-30 31.496 1.181 9847 1900 6.299 8.858 9.843 9.941 24.705 783.74
  WS5140-0800-40 400 - 800-40 31.496 1.575 9847 1900 6.299 8.858 9.843 9.941 24.705 863.77
  WS5140-1000-40 400 - 1000-40 39.370 1.575 9847 1700 6.299 8.858 9.843 9.941 24.705 1059.32

Charakteristische Eigenschaften

RINGFEDER® TNS Bauart SDDL-5-BS

Mehrteilige Elastische Klauenkupplung mit Flanschnaben, aushebbaren Klauenringen und Brems-Vollscheibe. Der Zwischenring und die Bremsscheibe kann durch das Ausheben der Klauenringe ohne Verschieben einer Welle ausgewechselt werden.

Informationen

  • Standard-Material des Zwischenrings: Vk60D
  • Einbaumaß L nicht unterschreiten. Axiale Verschiebungen z.B. durch Wärmedehnungen der zu verbindenden Wellen durch Zugaben beim Maß L berücksichtigen.

Eigenschaften allgemein

  • Drehelastisch, gleicht winkligen, radialen und axialen Wellenversatz aus
  • Auf Druck beanspruchte Zwischenringe

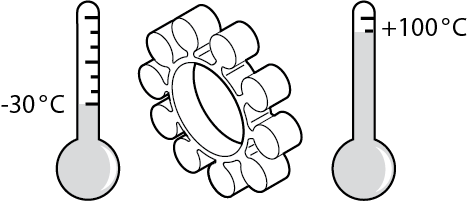

  • Elastomere verschiedener Shore-Härten, einsetzbar von –30°C bis +100°C
  • Außendurchmesser Kupplung bis 400 mm, Außendurchmesser Bremsscheibe bis 1000mm.
  • Bohrung bis max. 160 mm
  • Drehmomente bis TKn = 13350 Nm / TKmax = 40,000 Nm
  • Drehzahlen bis nmax = 4800 min-1

EINLEITUNG

Die drehnachgiebige, durchschlagsichere Klauenkupplung RINGFEDER® TNS ist in allen Richtungen beweglich und gleicht daher Wellenverlagerungen der zu verbindenden Maschinen in winkliger, radialer und axialer Richtung innerhalb festgelegter Grenzen aus. Verlagerungen können z. B. durch Montageungenauigkeiten, Bewegungen oder Setzerscheinungen hervorgerufen werden.

Der elastische Zwischenring

Das Drehmoment wird bei der RINGFEDER® TNS über einen druckbeanspruchten, elastischen Zwischenring übertragen. Der elastische Zwischenring dämpft Stöße und Drehschwingungen, ist ölbeständig und weitgehend temperaturunempfindlich.
Die Tragfähigkeit der verschiedenen Elastomer-Werkstoffe wird durch ihre Shore-Härte gekennzeichnet. Zur Identifizierung sind die Zwischenringe mit verschiedenen Tragfähigkeiten unterschiedlich gefärbt. Detaillierte Angaben über die Festigkeit und Tragfähigkeit sind im Blatt "Technische Daten" auf Anfrage erhältlich.

Elastomer-Werkstoffe

Die elastischen Zwischenringe sind aus Butadien-Nitril-Kautschuk (Pb82) oder aus Polyurethan (VkR, Vk60D). Die schwarzen Zwischenringe aus Pb82 sind in der Regel elektrisch leitfähig und verhindern somit u. a. ungewünschte statische Aufladungen. Die roten (VkR) und die weißen Puffer (Vk60D) ermöglichen eine elektrische Isolierung zwischen den gekuppelten Maschinen, sofern keine andersartig gestaltete elektrisch leitende Verbindung besteht. Die Belastbarkeit der Zwischenringe wird durch ihre Shore- Härte bestimmt. Aus der Höhe dieser Werte kann man indirekt auf die übertragbaren Drehmomente der Kupplung und auf deren Federsteifigkeiten schließen. Näheres siehe technisches Datenblatt.

Drehschwingung vermeiden

Durch die Drehnachgiebigkeit der Zwischenringe können gefährliche Drehschwingungen aus dem Betriebsbereich von Maschinenanlagen in Drehzahlgebiete verlagert werden, in denen keine negativen Auswirkungen zu erwarten sind. Die elastischen Einzelpuffer der Zwischenringe besitzen eine hohe Werkstoffdämpfung, die den Kupplungen die Fähigkeit verleiht, beim Durchfahren gefährdeter Drehzahlbereiche die Resonanzüberhöhungen in Grenzen zu halten und somit die gekuppelten Maschinen vor einem Schaden zu schützen. Die Kupplungen mildern zudem Drehmomentstöße und lassen ein durch Stoß angeregtes Schwingungssystem aufgrund der Werkstoffdämpfung sehr rasch zur Ruhe kommen. Die Weiterleitung von Körperschall wird verhindert.

Umgebungsbedingungen

Die verwendeten Elastomer-Werkstoffe eignen sich für einen Umgebungs-Temperaturbereich von –30 °C bis +100 °C. Bei höheren oder niedrigeren Umgebungstemperaturen bitte anfragen. Der Einfluss der Temperatur auf die Bestimmung der Kupplungsgröße ist in den nachstehenden Auslegungsrichtlinien näher erläutert. Die Kupplung darf nur in normaler Industrieluft betrieben werden. Aggressive Medien können Kupplungsbauteile, Schrauben und elastische Elemente angreifen und stellen damit eine Gefahr für die Funktionssicherheit der Kupplung dar. Die Kupplung kann konform zur europäischen (ATEX)Richtlinie 2014/34/EU (Anhang X), erklärt werden. Nehmen Sie für die Konformitätserklärung nach 2014/34/EU und bei Einfluss durch aggressive Umgebungsmedien Rücksprache mit RINGFEDER POWER TRANSMISSION.

Wuchten

Die Kupplung wird im Anforderungsfall nach DIN ISO 21940-11 Güte G 6,3 für 1500 1/min gewuchtet. Andere Qualitäten sind auf Anfrage erhältlich.
