Elastische Klauenkupplungen TNM H | RINGFEDER®

Mehrteilige Ausführung zur Demontage der Zwischenhülsen

Die Kupplung RINGFEDER® TNM H ist eine drehelastische und durchschlagsichere Klauenkupplung mit aushebbarem Zwischenstück, hauptsächlich für den Antrieb von Pumpen. Sie gleicht winkligen, radialen und axialen Wellenversatz innerhalb festgelegter Bereiche aus. Die Kupplung überträgt das Drehmoment über druckbeanspruchte, elastische Puffer aus synthetischem Gummi (Pb), die zu einem Zwischenring miteinander verbunden sind. Der elastische Zwischenring kann Stöße und Drehschwingungen dämpfen, er ist ölbeständig und elektrisch leitfähig. Beide Kupplungshälften sind zweigeteilt, was ein radiales Ein- und Ausbauen der Zwischenhülse ermöglicht. Das Ausbaumaß zwischen den Flanschnaben steht für den Wechsel des elastischen Zwischenrings oder die Demontage des Lagerstuhls einer Kreiselpumpe ohne Verrücken des Motors zur Verfügung. Bei demontierter Zwischenhülse kann auch problemlos eine Drehrichtungsprüfung des Antriebs durchgeführt werden. Die Kupplung ist in jeder Drehrichtung und Einbaulage einsetzbar.

TNM H

Download der CAD-Daten ist nach dem Login verfügbar.

CAD

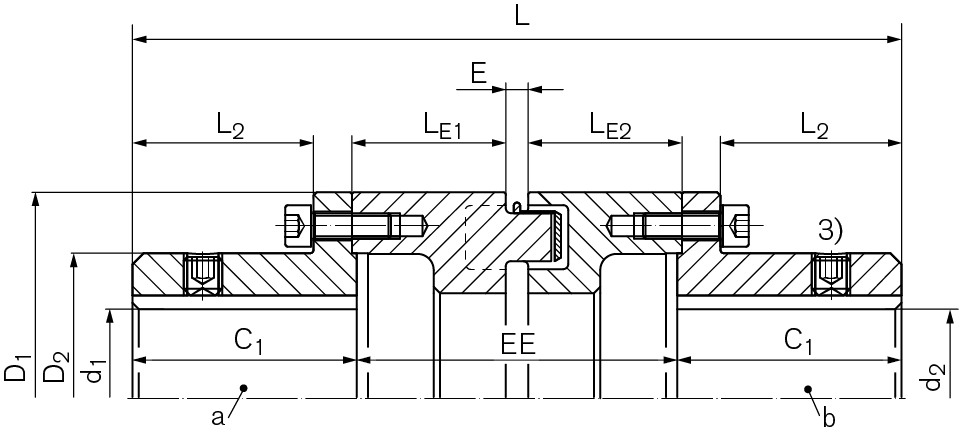

Bezeichnung
TKNPb72
Nm
TKNPb82
Nm
nmax
1/min
d1kmax
mm
D1
mm
D2
mm
C1
mm
L
mm
LE1
mm
Gwub
kg
WN0706-100 22 35 5000 30 67 45 30 160 48,5 2,5
WN0706-120 22 35 5000 30 67 45 30 180 48,5 2,8
WN0706-140 22 35 5000 30 67 45 30 200 68,5 3,1
WN0708-100 48 75 5000 35 82 53 40 180 48,5 4,0
WN0708-120 48 75 5000 35 82 53 40 200 48,5 4,0
WN0708-140 48 75 5000 35 82 53 40 220 68,5 4,9
WN0709-100 96 150 5000 45 97 66 50 200 48,5 6,4
WN0709-120 96 150 5000 45 97 66 50 220 48,5 7,0
WN0709-140 96 150 5000 45 97 66 50 240 68,5 7,7
WN0711-100 150 230 5000 50 112 79 60 220 48 9,5
WN0711-120 150 230 5000 50 112 79 60 240 48 10,3
WN0711-140 150 230 5000 50 112 79 60 260 68 11,1
WN0712-100 250 380 5000 60 128 90 70 240 48 13,2
WN0712-120 250 380 5000 60 128 90 70 260 48 14,2
WN0712-140 250 380 5000 60 128 90 70 280 68 15,1
WN0712-180 250 380 5000 60 128 90 70 320 88 17,0
WN0714-100 390 600 4500 65 148 107 80 260 48 18,4
WN0714-140 390 600 4500 65 148 107 80 300 48 20,8
WN0714-180 390 600 4500 65 148 107 80 340 88 23,3
WN0716-100 630 980 4000 75 168 124 90 280 48 26,0
WN0716-140 630 980 4000 75 168 124 90 320 48 28,9
WN0716-180 630 980 4000 75 168 124 90 360 88 31,8
WN0719-100 1050 1650 3500 85 194 140 100 300 48 35,7
WN0719-140 1050 1650 3500 85 194 140 100 340 48 39,1
WN0719-180 1050 1650 3500 85 194 140 100 380 88 42,6
WN0719-250 1050 1650 3500 85 194 140 100 450 123 48,7
WN0721-100 1500 2400 3000 95 214 157 110 320 48 47,6
WN0721-140 1500 2400 3000 95 214 157 110 360 48 51,8
WN0721-180 1500 2400 3000 95 214 157 110 400 88 56,0
WN0721-250 1500 2400 3000 95 214 157 110 470 123 63,3
WN0724-100 2400 3700 2750 110 240 179 120 340 48 66,5
WN0724-140 2400 3700 2750 110 240 179 120 380 48 70,6
WN0724-180 2400 3700 2750 110 240 179 120 420 88 74,7
WN0724-250 2400 3700 2750 110 240 179 120 490 123 82,5
WN0726-100 3700 5800 2500 120 265 198 140 380 48 91,1
WN0726-140 3700 5800 2500 120 265 198 140 420 48 95,1
WN0726-180 3700 5800 2500 120 265 198 140 460 88 99,1
WN0726-250 3700 5800 2500 120 265 198 140 530 123 109,5
WN0729-140 4900 7550 2250 130 295 214 150 440 67 123,5
WN0729-180 4900 7550 2250 130 295 214 150 480 87 130,2
WN0729-250 4900 7550 2250 130 295 214 150 550 122 140,2
WN0733-140 6400 9900 2000 150 330 248 160 460 67 171,7
WN0733-180 6400 9900 2000 150 330 248 160 500 87 180,5
WN0733-250 6400 9900 2000 150 330 248 160 570 122 195,3
CAD Bezeichnung
TKNPb72
ft-lbs
TKNPb82
ft-lbs
nmax
rpm
d1kmax
inch
D1
inch
D2
inch
C1
inch
L
inch
LE1
inch
Gwub
lbs
  WN0706-100 26 5000 1.1811 2.638 1.772 1.181 6.299 1.909 5.51
  WN0706-120 16 26 5000 1.1811 2.638 1.772 1.181 7.087 1.909 6.17
  WN0706-140 16 26 5000 1.1811 2.638 1.772 1.181 7.874 2.697 6.83
  WN0708-100 35 55 5000 1.37795 3.228 2.087 1.575 7.087 1.909 8.82
  WN0708-120 35 55 5000 1.37795 3.228 2.087 1.575 7.874 1.909 8.82
  WN0708-140 35 55 5000 1.37795 3.228 2.087 1.575 8.661 2.697 10.80
  WN0709-100 71 111 5000 1.77165 3.819 2.598 1.969 7.874 1.909 14.11
  WN0709-120 71 111 5000 1.77165 3.819 2.598 1.969 8.661 1.909 15.43
  WN0709-140 71 111 5000 1.77165 3.819 2.598 1.969 9.449 2.697 16.98
  WN0711-100 111 170 5000 1.9685 4.409 3.110 2.362 8.661 1.890 20.94
  WN0711-120 111 170 5000 1.9685 4.409 3.110 2.362 9.449 1.890 22.71
  WN0711-140 111 170 5000 1.9685 4.409 3.110 2.362 10.236 2.677 24.47
  WN0712-100 184 280 5000 2.3622 5.039 3.543 2.756 9.449 1.890 29.10
  WN0712-120 184 280 5000 2.3622 5.039 3.543 2.756 10.236 1.890 31.31
  WN0712-140 184 280 5000 2.3622 5.039 3.543 2.756 11.024 2.677 33.29
  WN0712-180 184 280 5000 2.3622 5.039 3.543 2.756 12.598 3.465 37.48
  WN0714-100 288 443 4500 2.55905 5.827 4.213 3.150 10.236 1.890 40.57
  WN0714-140 288 443 4500 2.55905 5.827 4.213 3.150 11.811 1.890 45.86
  WN0714-180 288 443 4500 2.55905 5.827 4.213 3.150 13.386 3.465 51.37
  WN0716-100 465 723 4000 2.95275 6.614 4.882 3.543 11.024 1.890 57.32
  WN0716-140 465 723 4000 2.95275 6.614 4.882 3.543 12.598 1.890 63.71
  WN0716-180 465 723 4000 2.95275 6.614 4.882 3.543 14.173 3.465 70.11
  WN0719-100 774 1217 3500 3.34645 7.638 5.512 3.937 11.811 1.890 78.71
  WN0719-140 774 1217 3500 3.34645 7.638 5.512 3.937 13.386 1.890 86.20
  WN0719-180 774 1217 3500 3.34645 7.638 5.512 3.937 14.961 3.465 93.92
  WN0719-250 774 1217 3500 3.34645 7.638 5.512 3.937 17.717 4.843 107.37
  WN0721-100 1106 1770 3000 3.74015 8.425 6.181 4.331 12.598 1.890 104.94
  WN0721-140 1106 1770 3000 3.74015 8.425 6.181 4.331 14.173 1.890 114.20
  WN0721-180 1106 1770 3000 3.74015 8.425 6.181 4.331 15.748 3.465 123.46
  WN0721-250 1106 1770 3000 3.74015 8.425 6.181 4.331 18.504 4.843 139.55
  WN0724-100 1770 2729 2750 4.3307 9.449 7.047 4.724 13.386 1.890 146.61
  WN0724-140 1770 2729 2750 4.3307 9.449 7.047 4.724 14.961 1.890 155.65
  WN0724-180 1770 2729 2750 4.3307 9.449 7.047 4.724 16.535 3.465 164.69
  WN0724-250 1770 2729 2750 4.3307 9.449 7.047 4.724 19.291 4.843 181.88
  WN0726-100 2729 4278 2500 4.7244 10.433 7.795 5.512 14.961 1.890 200.84
  WN0726-140 2729 4278 2500 4.7244 10.433 7.795 5.512 16.535 1.890 209.66
  WN0726-180 2729 4278 2500 4.7244 10.433 7.795 5.512 18.110 3.465 218.48
  WN0726-250 2729 4278 2500 4.7244 10.433 7.795 5.512 20.866 4.843 241.41
  WN0729-140 3614 5569 2250 5.1181 11.614 8.425 5.906 17.323 2.638 272.27
  WN0729-180 3614 5569 2250 5.1181 11.614 8.425 5.906 18.898 3.425 287.04
  WN0729-250 3614 5569 2250 5.1181 11.614 8.425 5.906 21.654 4.803 309.09
  WN0733-140 4720 7302 2000 5.9055 12.992 9.764 6.299 18.110 2.638 378.53
  WN0733-180 4720 7302 2000 5.9055 12.992 9.764 6.299 19.685 3.425 397.93
  WN0733-250 4720 7302 2000 5.9055 12.992 9.764 6.299 22.441 4.803 430.56

Charakteristische Eigenschaften

RINGFEDER® TNM H

Mehrteilige Ausführung, zur Demontage der Zwischenhülsen. Ausbau eines Pumpenlaufrads ohne axiales Verschieben der angeschlossenen Aggregate. Elastischer Zwischenring in verschiedenen Härten: Standard Pb72, hart Pb82.

Eigenschaften allgemein

  • Drehelastisch, gleicht winkligen, radialen und axialen Wellenversatz aus
  • Auf Druck beanspruchte Zwischenringe
  • Elastomere verschiedener Shore-Härten, einsetzbar von –30°C bis +100°C
  • Wechsel des elast. Rings ohne Verschieben der angeschlossenen Aggregate (mehrteilige Ausführungen)
  • Bohrungen bis 150 mm
  • Drehmomente bis TKn = 9900 Nm / TKmax = 23700 Nm
  • Drehzahlen bis nmax = 5000 min-1

EINLEITUNG

Die drehnachgiebige Kupplung der RINGFEDER® TNM ist in allen Richtungen beweglich und gleicht daher Wellenverlagerungen der zu verbindenden Maschinen in winkliger, radialer und axialer Richtung aus. Verlagerungen können z. B. durch Montageungenauigkeiten, Bewegungen oder Setzerscheinungen hervorgerufen werden.

Drehschwingung vermeiden

Durch ihre Drehnachgiebigkeit können gefährliche Drehschwingungen aus dem Betriebsbereich von Maschinenanlagen in Drehzahlgebiete verlagert werden, in denen keine negativen Auswirkungen zu erwarten sind. Die elastischen Zwischenringe besitzen eine hohe Werkstoffdämpfung, die den Kupplungen die Fähigkeit verleiht, beim Durchfahren gefährdeter Drehzahlbereiche die Resonanzüberhöhungen in Grenzen zu halten und somit die gekuppelten Maschinen vor einem Schaden zu schützen. Die Kupplungen mildern zudem Drehmomentstöße und lassen ein durch Stoß angeregtes Schwingungssystem aufgrund der Werkstoffdämpfung sehr rasch zur Ruhe kommen. Die Weiterleitung von Körperschall wird verhindert.

Elastomer-Werkstoffe

Für die elastischen Elemente der TNM Kupplung werden als Grundwerkstoff synthetische Kautschuke verarbeitet. Sie sind in der Regel elektrisch leitfähig und verhindern somit u. a. ungewünschte statische Aufladungen. Für die elastischen Elemente der RINGFEDER® TNM sind im Standard zwei verschiedene Werkstoffhärten lieferbar.

Pb 72- Nitril-Butadien-Kautschuk (NBR) mit einer Härte von 72 Shore A.
Pb 82- Nitril-Butadien-Kautschuk (NBR) mit einer Härte von 82 Shore A.
Die Belastbarkeit der einzelnen Elastomer-Werkstoffe wird durch ihre Shore- Härte bestimmt. Aus der Höhe dieser Werte kann man indirekt auf die übertragbaren Drehmomente der Kupplung und auf deren Federsteifigkeiten schließen. Näheres siehe technisches Datenblatt.

Umgebungsbedingungen

Die verwendeten Elastomer-Werkstoffe eigenen sich für einen Umgebungs-Temperaturbereich von –30 °C bis +100 °C. Bei höheren Umgebungstemperaturen bitte anfragen. Der Einfluss der Temperatur auf die Bestimmung der Kupplungsgröße ist in den nachstehenden Auslegungsrichtlinien näher erläutert. Die Kupplung darf nur in normaler Industrieluft betrieben werden. Aggressive Medien können Kupplungsbauteile, Schrauben und elastische Elemente angreifen und stellen damit eine Gefahr für die Funktionssicherheit der Kupplung dar. Die Kupplung kann konform zur europäischen (ATEX)Richtlinie 2014/34/EU (Anhang X), erklärt werden. Nehmen Sie für die Konformitätserklärung nach 2014/34/EU und bei Einfluss durch aggressive Umgebungsmedien Rücksprache mit RINGFEDER POWER TRANSMISSION.
