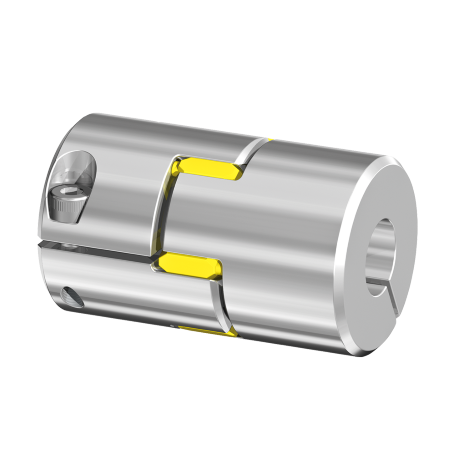

Elastische Klauenkupplungen GWE 5103.1 | RINGFEDER®

Miniaturkupplung mit verlängerten Klemmnaben, einfach geschlitzt

Die RINGFEDER® GWE 5103.1 Baureihe der spielfreien Klauen- kupplungen bestechen durch ihre kompakte Bauform. Sie besteht aus zwei einfach geschlitzten langen Kupplungsnaben hoher Rundlaufgenauigkeit und einen, in verschiedenen Shorehärten lieferbaren Elastomerstern. Die Wellentoleranz sollte innerhalb der Passungstoleranz „g6“ bis „h7“ liegen.

Durch den Elastomerstern entsteht eine spielfreie, durchschlagsichere, gedämpfte und elektrisch isolierte elastische Klauenkupplung.

GWE 5103.1

Download der CAD-Daten ist nach dem Login verfügbar.

CAD

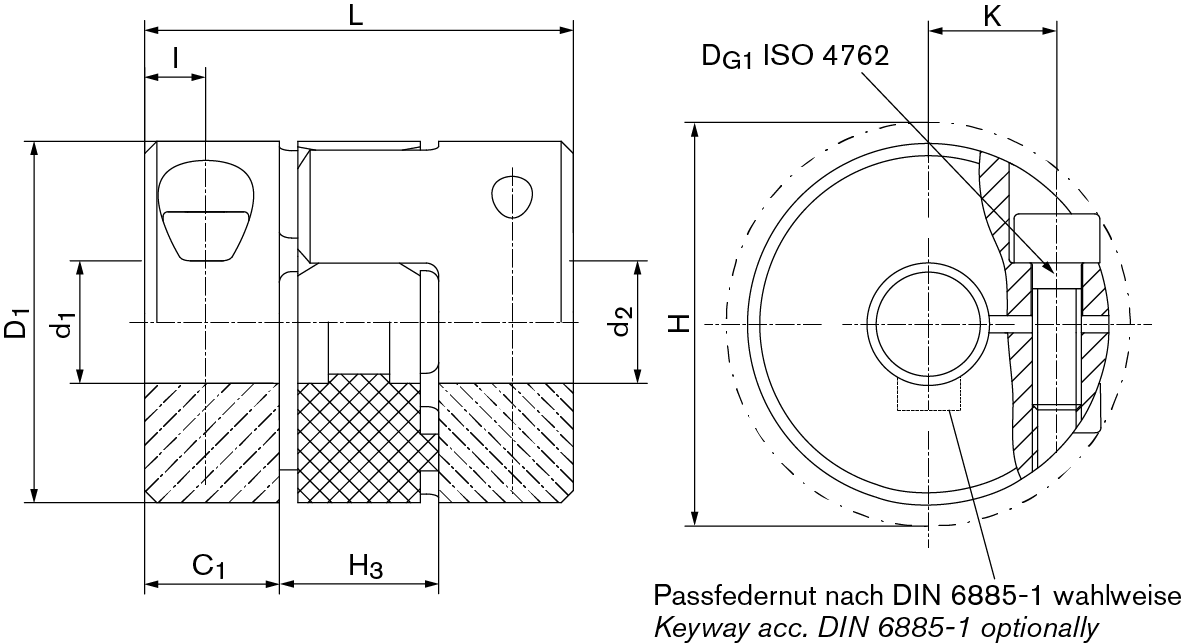

Größe
d1min
mm
d1max
mm
C1
mm
D1
mm
H
mm
H3
mm
L
mm
T
Nm
nmax
1/min
DG1
mm
TA1
Nm
5 2 4 5 10 11,5 5 15 0,5 38000 1,6 0,25
7 3 7 7 14 16,5 8 22 1,2 27000 2 0,35
9 3 11 10 20 23,5 10 30 3 19000 2,5 0,75
CAD Größe
d1min
inch
d1max
inch
C1
inch
D1
inch
H
inch
H3
inch
L
inch
T
ft-lbs
nmax
rpm
DG1
mm
TA1
ft-lbs
  5 0.079 0.157 0.197 0.394 0.453 0.197 0.591 0.37 38000 1.6 0.19
  7 0.118 0.276 0.276 0.551 0.65 0.315 0.866 0.89 27000 2 0.26
  9 0.118 0.433 0.394 0.787 0.925 0.394 1.181 2.2 19000 2.5 0.55

Charakteristische Eigenschaften

Spielfreie Klauenkupplungen RINGFEDER® GWE

Spielfreie Klauenkupplungen RINGFEDER® GWE werden im Maschinenbau eingesetzt, wo eine hohe Positioniergenauigkeit bei stark beschleunigten Vorgängen eine Schwingungsdämpfung erfordern und bevorzugt steckbare Kupplungslösungen zum Einsatz kommen.

Vorteile

  • Spielfrei, durch Vorspannung
  • Steckbar
  • Schwingungsdämpfend
  • Drehmomente von 0,5 – 650 Nm
  • Ausgleich von radialem, axialem, und winkligem Wellenversatz
  • Elektrisch isolierend

Anwendungen

  • Messantriebe
  • Präzisionsantriebe
  • Vorschubantriebe
  • Schleif- und Fräs-Spindeln
  • Werkzeugmaschinen
  • Verpackungsmaschinen
  • Robotertechnik
  • Transferzentren
  • Mehrspindelköpfen
  • Holzbearbeitungsmaschinen
  • Textilmaschinen
  • Fördertechnik
  • Lineartechnik
  • Mess- und Regeltechnik
  • Prüfstandsbau

Technische Beschreibung

Jede Nabe der RINGFEDER® GWE Klauenkupplung hat stirnseitig konkav geformte Klauen. Die Funktionen der Kupplung, Drehmoment zu übertragen und auftretende Stöße zu dämpfen und zudem unvermeidbare Wellenversätze auszugleichen, werden ermöglicht durch das Zusammenstecken zweier Naben und das Ausfüllen des entstehenden Freiraumes durch einen Elastischen Zahnkranz. Um auch im Reversierbetrieb eine hohe Positionsgenauigkeit zu erreichen, sind die GWE Klauenkupplung spielfrei. Die Spielfreiheit der Kupplung ergibt sich durch die Druckvorspannung der Einzelpuffer des Elastomerzahnkranzes. Durch die unterschiedlichen Shorehärten des Zahnkranzes, die einhergeht mit der Verdrehsteifigkeit, besteht die Möglichkeit den gesamte Antriebsstrang drehschwingungstechnisch zu optimieren. Detaillierte Informationen werden zu den Technischen Daten der Zahnkränze ausgewiesen.

Eigenschaften GWE 5103.1

  • Geringe Massen durch Naben aus Aluminium
  • Optimierung der Schwingungsdämpfung durch verschiedenen Elastomersternhärten
  • Standardmäßig mit gelben Elastomerstern (92 SH A)
  • Durchschlagsicher und elektrisch isolierend
  • Maximale Überdeckung der Welle durch lange Kupplungsnabe
  • Kupplungsnaben optional mit Passfedernuten nach DIN 6885-1

Downloads

Product Paper Elastische Klauenkupplungen RINGFEDER® GWE, TNM, TNS, TNB

Product Paper Elastische Klauenkupplungen RINGFEDER® GWE, TNM, TNS, TNB

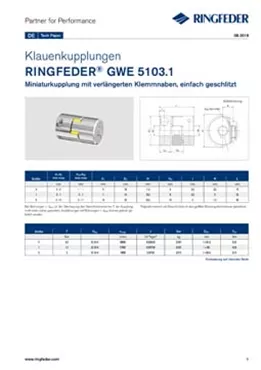

Tech Paper Elastische Klauenkupplungen RINGFEDER® GWE 5103.1
