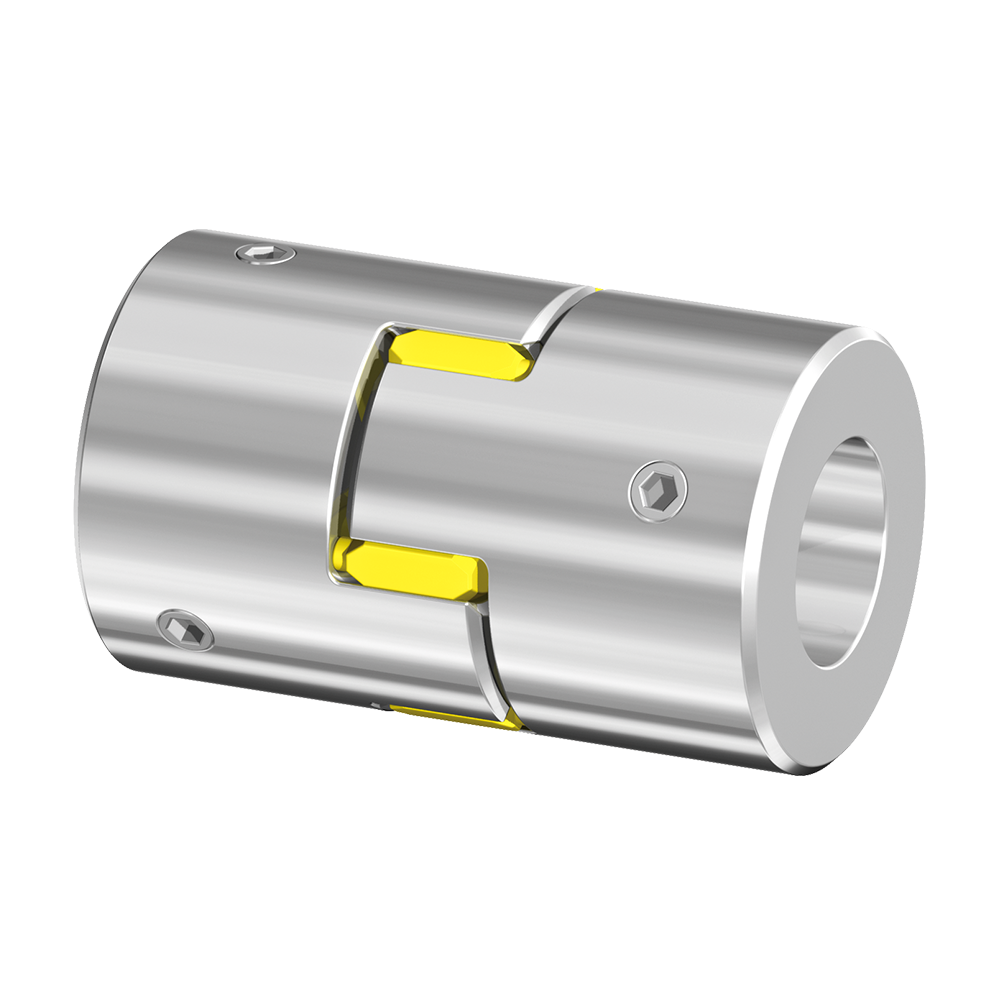

Elastische Klauenkupplungen GWE 5102 | RINGFEDER®

Miniaturkupplung mit radialen Klemmschrauben

RINGFEDER® GWE 5102 ist eine kompakte Miniaturkupplung und die Lösung bei geringen Drehmomenten und beengtem Einbauraum. Statt mit Klemmnaben werden die Kupplungshälften durch Gewindestifte auf der Welle befestigt. Die Wellentoleranz sollte innerhalb der Passungstoleranz „g6“ bis „h7“ liegen. Zwei um 120° versetzte Gewindestifte erzeugen den zur Übertragung des Drehmomentes benötigten Anpressdruck zwischen Kupplungsnabe und Welle.

Elastomersternen in verschiedenen Shorehärten erhältlich. Egal für welche Ausführung man sich entscheidet: RINGFEDER® GWE 5102 miniatur istelektrisch isolierend und schwingungsdämpfend.

Download
Video
Anfrage

GWE 5102

Download der CAD-Daten ist nach dem Login verfügbar.

CAD
Größe
d1min
mm
d1max
mm
C1
mm
D1
mm
H3
mm
L
mm
T
Nm
nmax
1/min
DG1
mm
TA1
Nm
5 2 5 5 10 5 15 0,5 47500 3 1,3
7 3 8 7 14 8 22 1,2 34000 3 1,3
9 3 12 10 20 10 30 3 24000 4 3
12 4 12 11 25 12 34 5 19000 4 5
14 4 16 11 30 13 35 7,5 16000 6 6
19 6 24 25 40 16 66 10 12000 6 6
24 8 35 30 55 18 78 35 8500 6 6
28 35 65 20 90 95 7300 6 6
38 - - 45 80 24 114 190 5900 6 6
CAD Größe
 		d1min
inch 		d1max
inch 		C1
inch 		D1
inch 		H3
inch 		L
inch 		T
ft-lbs 		nmax
rpm 		DG1
mm 		TA1
ft-lbs
  5 0.079 0.197 0.197 0.394 0.197 0.591 0.37 47500 3 1
  7 0.118 0.315 0.276 0.551 0.315 0.866 0.89 34000 3 1
  9 0.118 0.472 0.394 0.787 0.394 1.181 2.2 24000 4 2.2
  12 0.157 0.472 0.433 0.984 0.472 1.339 3.7 19000 4 3.7
  14 0.157 0.63 0.433 1.181 0.512 1.378 6 16000 6 4.5
  19 0.236 0.945 0.984 1.575 0.63 2.598 7 12000 6 4.5
  24 0.315 1.378 1.181 2.165 0.709 3.071 26 8500 6 4.5
  28 - - 1.378 2.559 0.787 3.543 70 7300 6 4.5
  38 - - 1.772 3.15 0.945 4.488 140 5900 6 4.5

Bilder & Zeichnungen

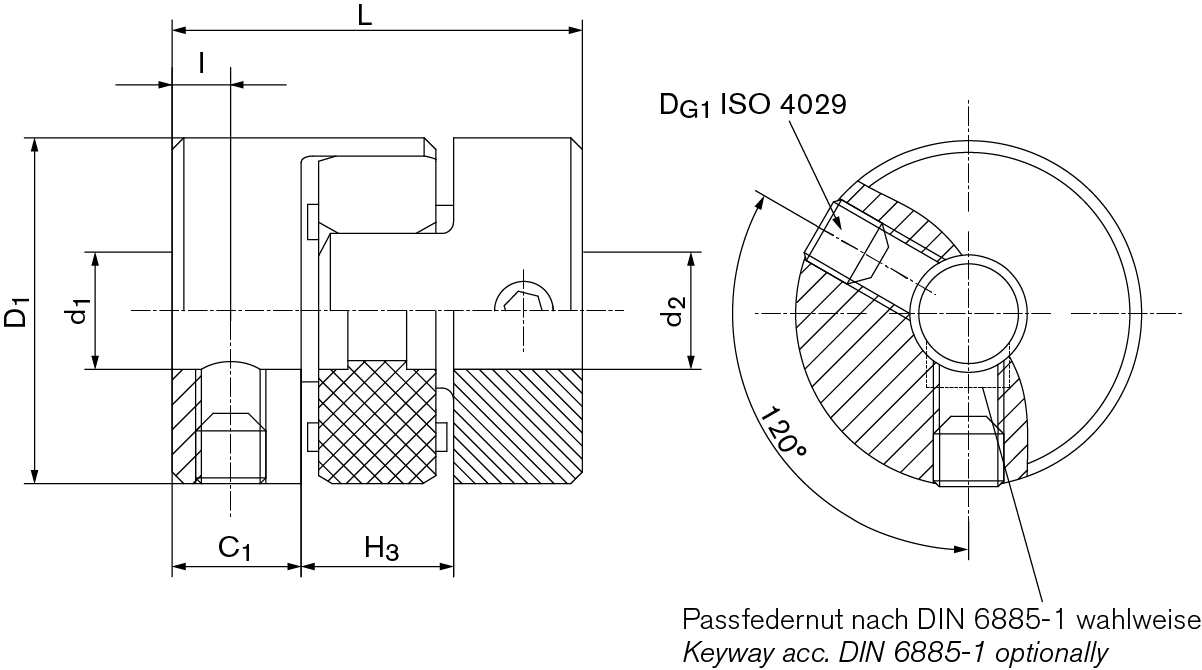

Maßzeichnung Maßzeichnung

Charakteristische Eigenschaften

Spielfreie Klauenkupplungen RINGFEDER® GWE

Spielfreie Klauenkupplungen RINGFEDER® GWE werden im Maschinenbau eingesetzt, wo eine hohe Positioniergenauigkeit bei stark beschleunigten Vorgängen eine Schwingungsdämpfung erfordern und bevorzugt steckbare Kupplungslösungen zum Einsatz kommen.

Vorteile

  • Spielfrei, durch Vorspannung
  • Steckbar
  • Schwingungsdämpfend
  • Drehmomente von 0,5 – 650 Nm
  • Ausgleich von radialem, axialem, und winkligem Wellenversatz
  • Elektrisch isolierend

Anwendungen

  • Messantriebe
  • Präzisionsantriebe
  • Vorschubantriebe
  • Schleif- und Fräs-Spindeln
  • Werkzeugmaschinen
  • Verpackungsmaschinen
  • Robotertechnik
  • Transferzentren
  • Mehrspindelköpfen
  • Holzbearbeitungsmaschinen
  • Textilmaschinen
  • Fördertechnik
  • Lineartechnik
  • Mess- und Regeltechnik
  • Prüfstandsbau

Technische Beschreibung

Jede Nabe der RINGFEDER® GWE Klauenkupplung hat stirnseitig konkav geformte Klauen. Die Funktionen der Kupplung, Drehmoment zu übertragen und auftretende Stöße zu dämpfen und zudem unvermeidbare Wellenversätze auszugleichen, werden ermöglicht durch das Zusammenstecken zweier Naben und das Ausfüllen des entstehenden Freiraumes durch einen Elastischen Zahnkranz. Um auch im Reversierbetrieb eine hohe Positionsgenauigkeit zu erreichen, sind die GWE Klauenkupplung spielfrei. Die Spielfreiheit der Kupplung ergibt sich durch die Druckvorspannung der Einzelpuffer des Elastomerzahnkranzes. Durch die unterschiedlichen Shorehärten des Zahnkranzes, die einhergeht mit der Verdrehsteifigkeit, besteht die Möglichkeit den gesamte Antriebsstrang drehschwingungstechnisch zu optimieren. Detaillierte Informationen werden zu den Technischen Daten der Zahnkränze ausgewiesen.

Eigenschaften GWE 5102

  • Geringe Massen durch Naben aus Aluminium
  • Optimierung der Schwingungsdämpfung durch verschiedenen Elastomersternhärten
  • Standardmäßig mit gelben Elastomerstern (92 SH A)
  • Durchschlagsicher und elektrisch isolierend
  • Gewindestiftlänge an Bohrung angeglichen
  • Kupplungsnaben optional mit Passfedernuten nach DIN 6885-1

Elastische Klauenkupplungen RINGFEDER® GWE – Spielfrei, schwingungsdämpfend, versatzausgleichend
Weitere Videos
Elastische Klauenkupplungen RINGFEDER® GWE – Spielfrei, schwingungsdämpfend, versatzausgleichend

Downloads
Product Paper Elastische Klauenkupplungen RINGFEDER® GWE, TNM, TNS, TNB

Product Paper Elastische Klauenkupplungen RINGFEDER® GWE, TNM, TNS, TNB

EN Englisch DE Deutsch

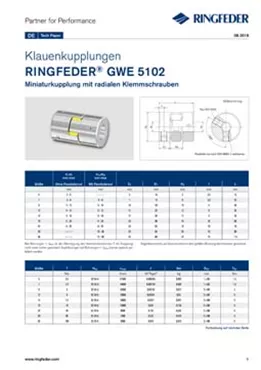

Tech Paper Elastische Klauenkupplungen RINGFEDER® GWE 5102

Tech Paper Elastische Klauenkupplungen RINGFEDER® GWE 5102

EN Englisch DE Deutsch

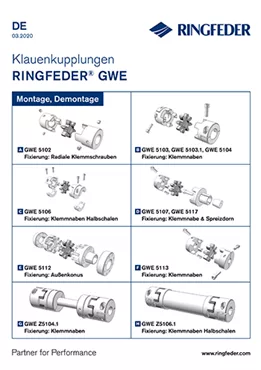

Betriebsanleitung Elastische Klauenkupplungen RINGFEDER® GWE
