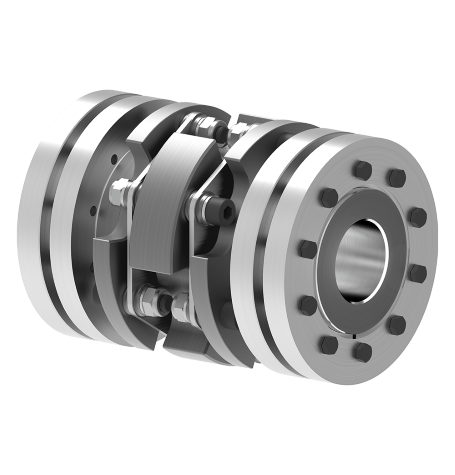

Stahllamellenkupplungen TND QCQ | RINGFEDER®

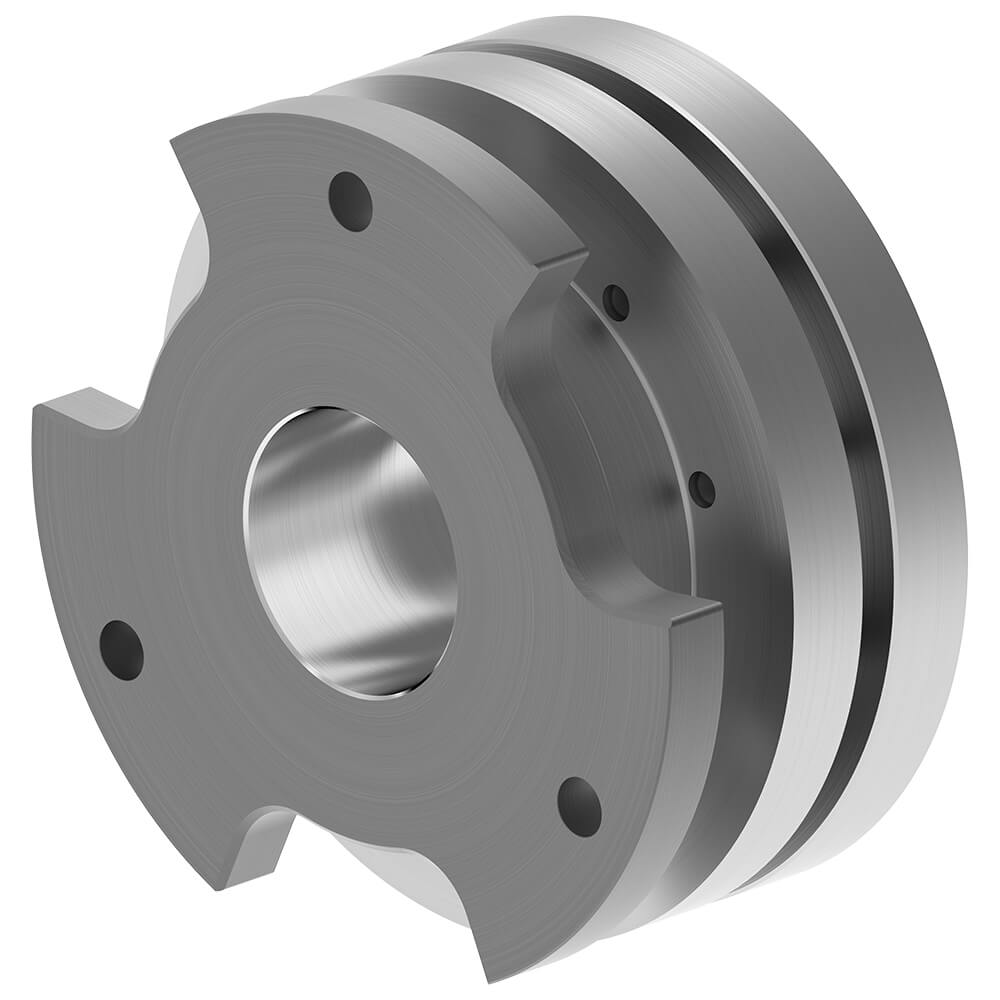

Naben mit offenem Flansch und RINGFEDER® Schrumpfscheiben, zweigelenkig, mit Zwischenstück, Welle-Nabe-Verbindung durch Schrumpfscheibe

  • 2 Baugrößen
  • Bohrungsdurchmesser d: 38-70 mm
  • Max. Außendurchmesser D1: 116-145 mm
  • Nabenabstand E: 46,5-55 mm
  • Gesamtlänge L: 156,5-175 mm
  • Drehzahl nmax: 3.600 1/min
  • Drehmoment TKN: 750-1.750 Nm

Produkteigenschaften

Ihre Vorteile

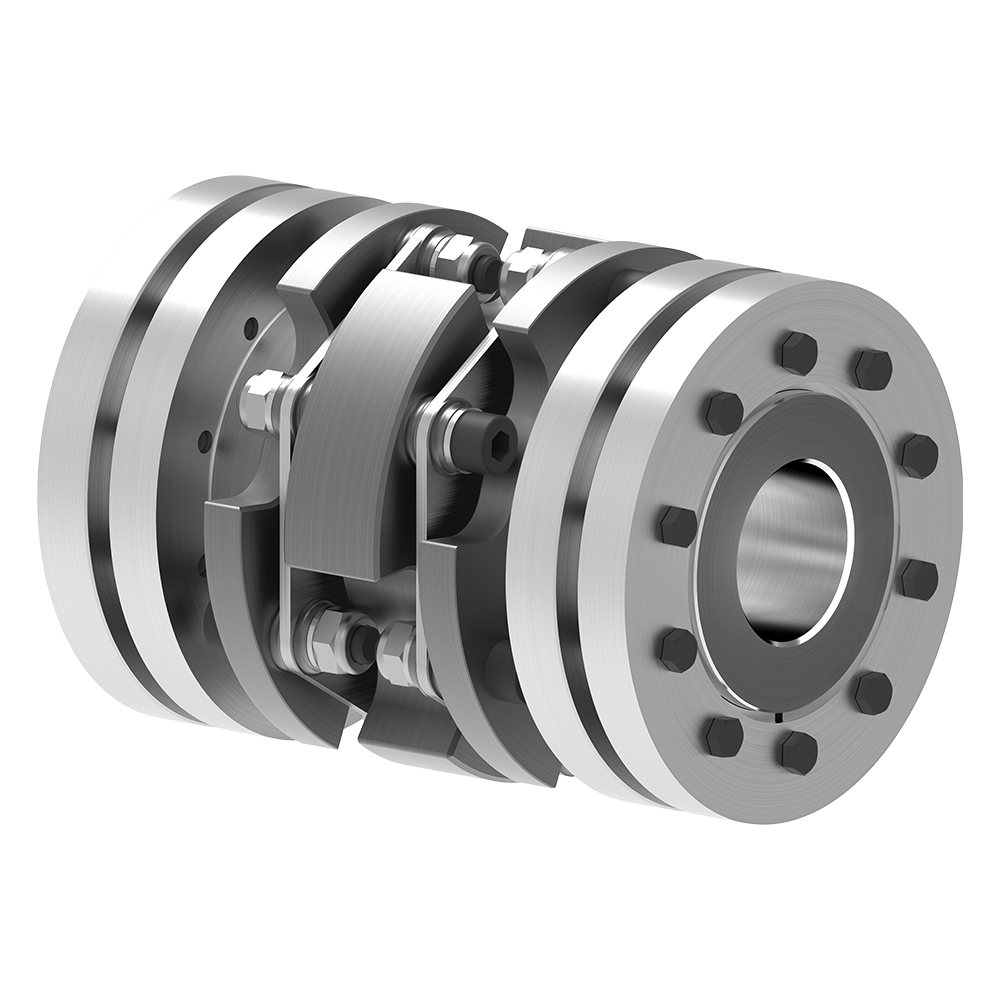

Die Ausführung RINGFEDER® TND QCQ ist eine drehsteife, spielfreie Stahllamellenkupplung bestehend aus zwei zur Aufnahme von Schrumpfscheiben der Baureihe RINGFEDER® RfN 4061 vorbereiteten Naben mit offenem Flansch Q, verbunden mit einem radial aus- und einbaubaren Kompakt-Zwischenstück C. Über hochfeste Schrauben wird je ein Lamellenpaket wechselseitig mit dem Zwischenstück und einer Nabe verbunden, wodurch die Funktion eines doppelkardanischen Systems erreicht wird.

Je nach Kupplungsgröße stehen zwei unterschiedliche Lamellenpakete zur Auswahl:

  • Ausführung HD (= High Deflection) für gesteigertes Verlagerungsvermögen bei auftretenden Wellenversätzen.
  • Ausführung HT (= High Torque) mit größerer Leistungsdichte bei höheren Anforde­rungen an das zu übertragende Drehmoment.

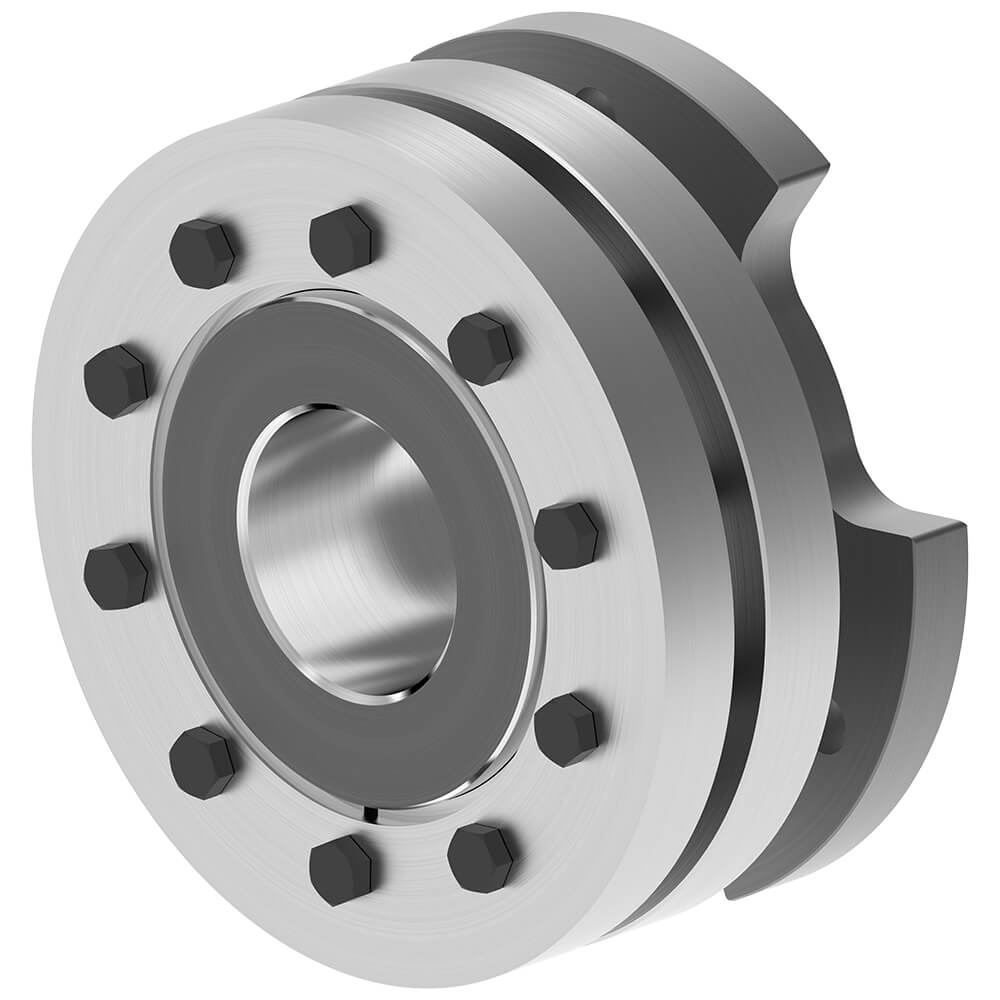

Die zweigelenkige Bauweise mit zwei Lamellenpaketen gleicht bei minimalem axialem Platzbedarf winklige, axiale und radiale Wellenversätze aus. Eine dauerhaft spielfreie Befestigung der Kupplungsnaben auf den zu verbindenden Wellen erfolgt mittels hochwertiger RINGFEDER® Schrumpfscheiben.



Die Stahllamellenkupplungen der Ausführung RINGFEDER® TND QCQ überzeugen insbesondere durch folgende Eigenschaften:

  • Absolut spiel- und wartungsfrei
  • Hocheffektiver Ausgleich von winkligem, axialem und radialem Wellenversatz
  • Drehstarr mit hoher Torsionssteifigkeit
  • Geringe Rückstellkräfte bei Wellenversatz durch optimale Lamellenpaketgestaltung
  • Minimaler Wellenabstand bei Standardnaben
  • Radial aus- und einbaubares Kompakt-Zwischenstück

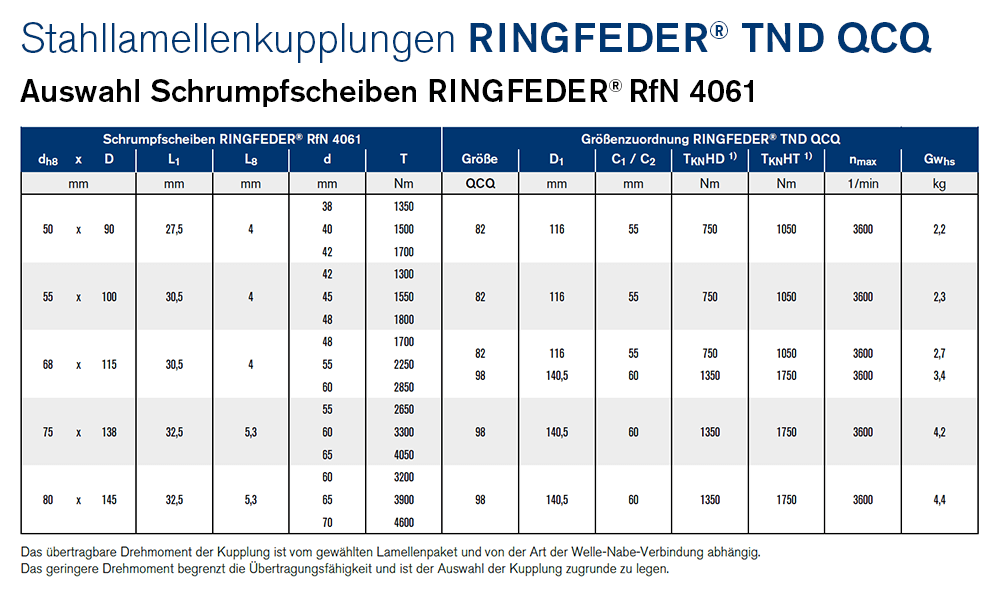

  • Vereinfachte Schrumpfscheibenauswahl dank je Kupplungsgröße spezifisch zugeordneter RINGFEDER® Schrumpfscheiben
  • Bohrungsdurchmesser d1/2 bis 70 mm
  • Drehmomentbereich TKN bis 1.750 Nm / Tkmax bis 3.000 Nm
  • Drehzahlen in Abhängigkeit der Zwischenstücklänge nmax bis 3.600 1/min
  • Effiziente Umsetzung kundenspezifischer Lösungen zu kurzen Lieferzeiten dank modularem Aufbau



ATEX-Konformität

Für maximale Sicherheit in explosionsgefährdeten Bereichen können RINGFEDER® Stahllamellenkupplungen im Bedarfsfall selbstverständlich ATEX-konform gemäß Produktrichtlinie 2014/34/EU sowie DIN EN ISO 80079-36:2016 geliefert werden.



Haupteinsatzgebiete

  • Pumpen
  • Lüfter
  • Kompressoren
  • Generator- und Turbinenantriebe
  • Axial- und Radialgebläse
  • Papier- und Druckmaschinen
  • Mischer und Rührwerke
  • Extruder
  • Hub- und Fahrwerke
  • Schiffsantriebe
  • Wasserschneckenantriebe



Technische Hinweise

  • Die angegebenen übertragbaren Drehmomente gelten wie folgt: Wellentoleranz h6 bei Wellendurchmessern bis 50 mm; Wellentoleranz g6 bei Wellendurchmessern ab 50 mm; Oberflächengüte Ra ≤ 3,2 μm.
  • Ab einer Umfangsgeschwindigkeit von 30 m/s wird ein separates Auswuchten der einzelnen Kupplungsteile empfohlen.
  • Ohne weitere Hinweise zum Auswuchten erfolgt die Wuchtung der Kupplungsteile einzeln gemäß DIN 21940-11 in Güte G 6,3 bei 1.500 1/min. Die Naben sowie das Zwischenstück werden ohne angeschraubte Lamellenpakete ausgewuchtet.
  • Verschraubung der Lamellenpakete mittels Innensechskantschrauben (Kupplungsgröße 82-98).

Bitte beachten Sie darüber hinaus die detaillierten Auswahl- und Betriebskriterien in den Dokumenten Product Paper Stahllamellen­kupplungen RINGFEDER® TND und Tech Paper Stahllamellen­kupplungen RINGFEDER® TND QCQ.

Stahllamellenkupplungen TND: Hochwertige Lamellenpakete | RINGFEDER®

Hochwertige Lamellenpakete

Das charakteristische und funktionale Herzstück der leistungsstarken Stahllamellenkupplungen der Baureihe RINGFEDER® TND bilden auf Basis eingehender FEM-Analysen entwickelte Lamellenpakete. Diese bestehen aus mehreren ringförmigen, biegeelastischen Einzellamellen aus rostfreiem Federstahl, die mittels exakter Präzisionsbuchsen zu einer kompakten Einheit verbunden sind. Hochbelastbare Schrauben verbinden die Lamellenpakete wechselseitig, ggf. über eingesetzte Zwischenstücke, mit den Kupplungsnaben, sodass die auf Zug und Druck beanspruchten Stahllamellen das erforderliche Drehmoment zuverlässig, präzise und sicher übertragen. Zugleich wird so das notwendige Verlagerungsvermögen bei winkligen, axialen und, je nach Kupplungsausführung, auch radialen Wellenversätzen bei minimalen Rückstellkräften erreicht.

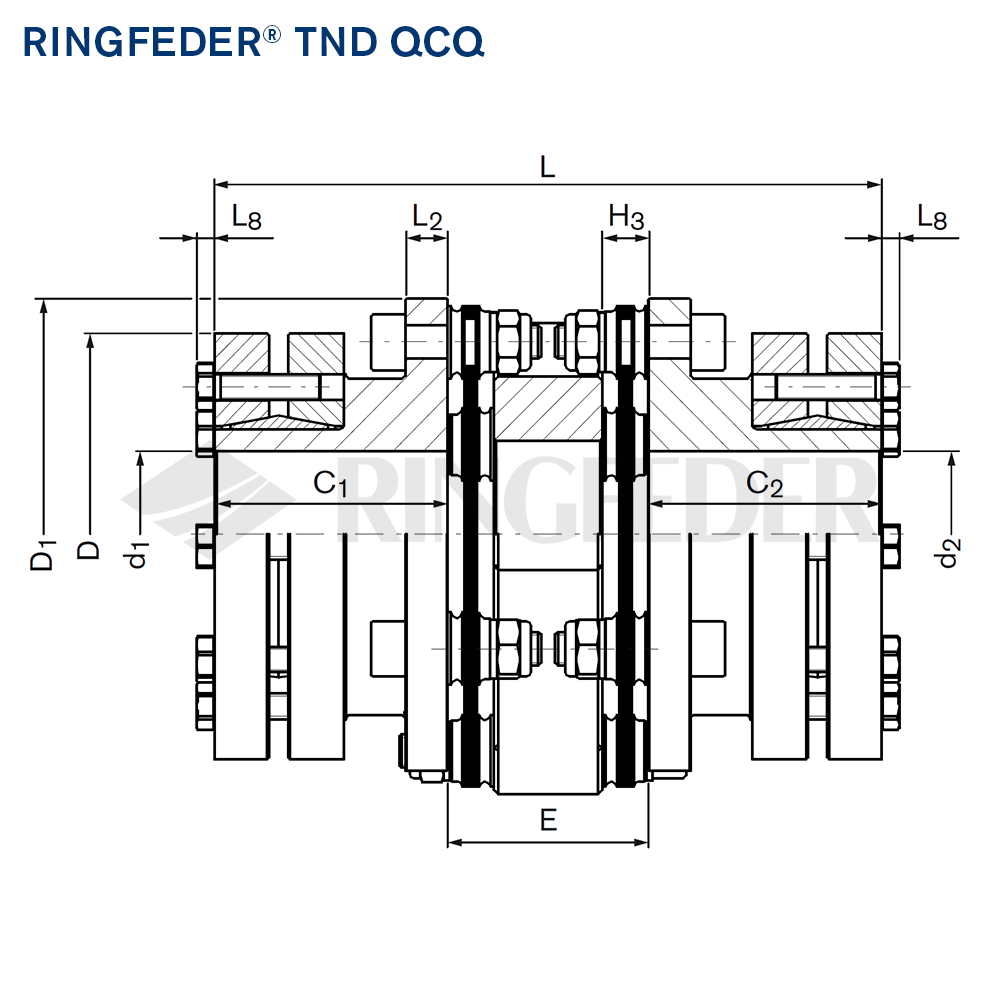

Technische Daten & CAD-Modelle

Sie benötigen CAD-Daten für diese TND-Ausführung? Selbstverständlich stellen wir Ihnen diese gerne zur Verfügung. Kontaktieren Sie uns schnell und einfach über unser Kontaktformular, per E-Mail oder mittels der "Benötigen Sie Hilfe?"-Funktion unten rechts auf dieser Seite.

CAD
Größe/Size
TKN HD
Nm
TKN HT
Nm
nmax
1/min
d1min
mm
d2min
mm
d1max
mm
d2max
mm
C1
mm
C2
mm
E
mm
H3
mm

D1


mm
L2
mm
L
mm
nSc
Stück
L8
mm
GWsp
kg
CTdynHD
106Nm/rad
CTdynHT
106Nm/rad
ΔKaHD
mm
ΔKaHT
mm
ΔKwHD
°
ΔKwHT
°
ΔKrHD
mm
ΔKrHT
mm
82 750 1050 3600 38 38 65 65 55 55 46,5 10,5 116 10 156,5 6 5,3 1,8 0,309 0,360 1,4 0,6 2,0 1,4 0,5 0,4
98 1350 1750 3600 50 50 70 70 60 60 55 12 140,5 11 175 6 5,3 2,9 0,569 0,607 2,0 1,0 2,0 1,4 0,7 0,5
CAD Größe/Size
TKN HD
ft-lbs
TKN HT
ft-lbs
nmax
rpm
d1min
inch
d2min
inch
d1max
inch
d2max
inch
C1
inch
C2
inch
E
inch
H3
inch

D1


inch
L2
inch
L
inch
nSc
pcs.
L8
inch
GWsp
lbs
CTdynHD
106ft-lbs/rad
CTdynHT
106ft-lbs/rad
ΔKaHD
inch
ΔKaHT
inch
ΔKwHD
°
ΔKwHT
°
ΔKrHD
inch
ΔKrHT
inch
  82 553.178 774.449 3600 1.496 1.496 2.559 2.559 2.165 2.165 1.831 0.413 4.567 0.394 6.161 6 0.209 3.968 0.228 0.266 0.055 0.024 2.000 1.400 0.020 0.016
  98 995.720 1290.748 3600 1.969 1.969 2.756 2.756 2.362 2.362 2.165 0.472 5.531 0.433 6.890 6 0.209 6.393 0.420 0.448 0.079 0.039 2.000 1.400 0.028 0.020
Stahllamellenkupplungen TND: Intelligentes Baukastensystem für maximale Flexibilität | RINGFEDER®

Intelligentes Baukastensystem

Dank des modularen Aufbaus der Baureihe RINGFEDER® TND und des damit einhergehenden hochflexiblen Baukastensystems, bestehend aus verschiedenen Lamellenpaketausführungen, Nabentypen, Befestigungsmöglichkeiten sowie Zwischenstückarten und -längen, steht Ihnen stets eine für Ihren individuellen Einsatzfall optimal geeignete Kupplungsvariante zur Verfügung. Auch spezifische Sonderlösungen können so im konkreten Bedarfsfall zu kurzen Lieferzeiten realisiert werden. Beispielsweise sind neben anderen Nabenkonstellationen und dem Ersetzen von Naben durch Anschlussflansche auch funktionale Ergänzungen in Form von Bremsscheiben oder -trommeln sowie Auffangvorrichtungen möglich.

Downloads

Product Paper Stahllamellenkupplungen RINGFEDER® TND

Product Paper Stahllamellenkupplungen RINGFEDER® TND

Tech Paper Stahllamellenkupplungen RINGFEDER® TND QCQ

Tech Paper Stahllamellenkupplungen RINGFEDER® TND QCQ

Weitere Downloads einschließlich Zertifikate, Betriebsanleitungen und Produktbilder stehen Ihnen in unserem Download Center zur Verfügung:
