Elastische Klauenkupplungen TNS SX | RINGFEDER®

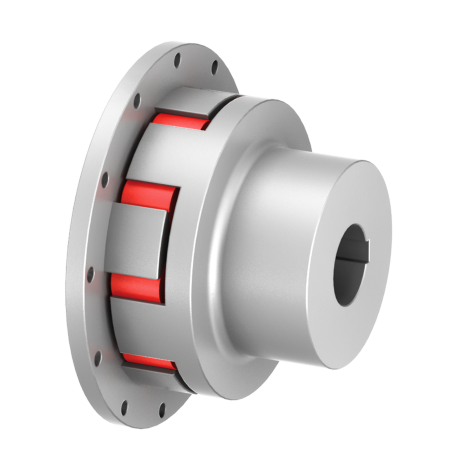

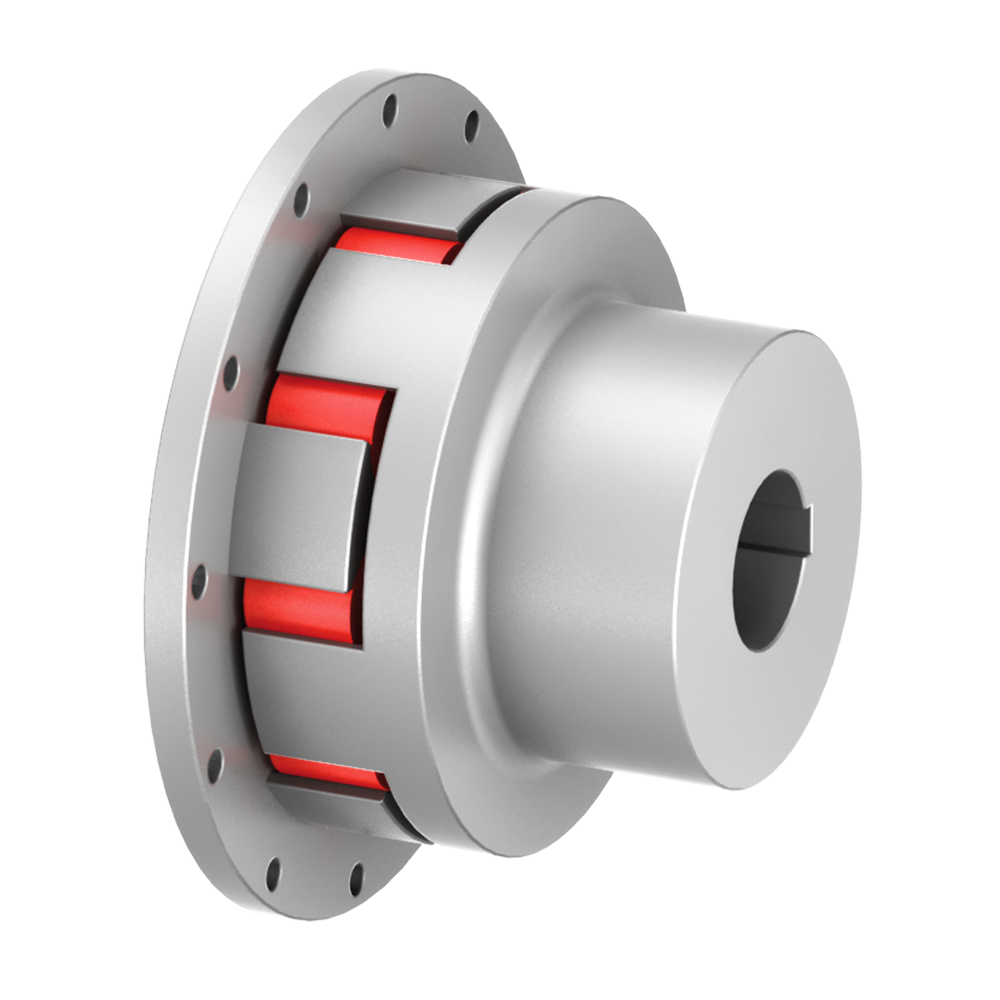

Die RINGFEDER® TNS SX-Kupplung ist eine drehelastische und durchschlagsichere Klauenkupplung, insbesondere geeignet für den Anbau an hydrodynamische Turbokupplungen. Sie gleicht winkligen, radialen und axialen Wellenversatz innerhalb festgelegter Bereiche aus. Die Kupplung überträgt das Drehmoment über druckbeanspruchte, elastische Puffer aus synthetischem Gummi (Pb), im Standard Pb82, oder Polyurethan (Vk), die miteinander zu einem Zwischenring verbunden sind. Der elastische Zwischenring kann Stöße und Drehschwingungen dämpfen und ist ölbeständig. Zwischenringe aus Gummi sind elektrisch leitfähig. Die Kupplung ist in jeder Drehrichtung und Einbaulage einsetzbar.

TNS SX

Download der CAD-Daten ist nach dem Login verfügbar.

CAD

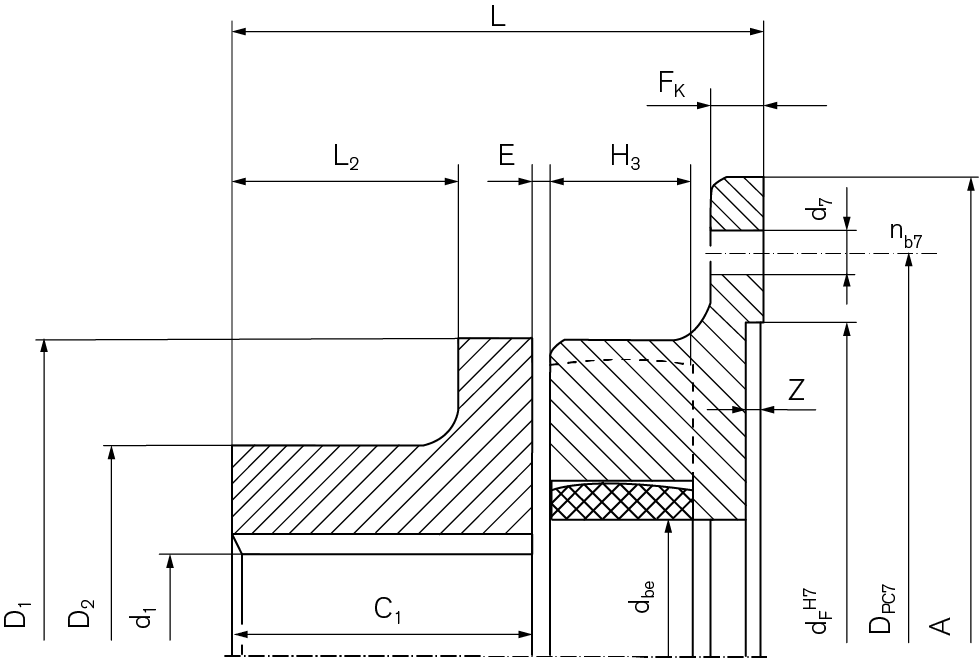

Bezeichnung
Größe
TKN
Nm
TKmax
Nm
d1kmax
mm
A
mm
C1
mm
FK
mm
DPC7
mm
d7
mm
L
mm
Gwub
kg
WS1010 100 70 210 48 145 49,5 10 128 9 84,5 2,9
WS1012 125 128 385 55 170 56,5 10 148 9 97 4,5
WS1014 145 220 660 65 194 61 12 172 9 109 6,4
WS1017 170 340 1020 85 220 75 14 195 13,5 126,5 10,4
WS1020 200 590 1770 95 250 99 14 228 13,5 156,5 17,5
WS1023 230 900 2700 105 290 110 14 265 13,5 171 24,4
WS1026 260 1400 4200 125 335 112,5 18 310 13,5 188 35,9
WS1030 300 2090 6270 140 385 131,5 24 360 13,5 218,5 53,2
WS1036-0650 360 3450 10350 150 455 172 28 420 17,5 271,5 84,4
WS1036-0750 360 3450 10350 150 514 172 30 480 17,5 273,5 84,4
WS1040 400 4750 14250 160 514 163,5 30 480 17,5 265 94,6
WS1040-0866 400 4750 14250 160 595 163,5 30 555 22 265 99,2
WS1040-L 400-L 4750 14250 160 514 183,5 30 480 17,5 285 100,9
WS1040-L-0866 400-L 4750 14250 160 595 183,5 30 555 22 285 105,5
CAD Bezeichnung / Identifier
Größe
TKN
ft-lbs
TKmax
ft-lbs
d1kmax
inch
A
inch
C1
inch
FK
inch
DPC7
inch
d7
inch
L
inch
Gwub
lbs
  WS1010 100 52 155 1.890 5.709 1.949 0.394 5.039 0.354 3.327 6.39
  WS1012 125 94 284 2.165 6.693 2.224 0.394 5.827 0.354 3.819 9.92
  WS1014 145 162 487 2.559 7.638 2.402 0.472 6.772 0.354 4.291 14.11
  WS1017 170 251 752 3.346 8.661 2.953 0.551 7.677 0.531 4.980 22.93
  WS1020 200 435 1305 3.740 9.843 3.898 0.551 8.976 0.531 6.161 38.58
  WS1023 230 664 1991 4.134 11.417 4.331 0.551 10.433 0.531 6.732 53.79
  WS1026 260 1033 3098 4.921 13.189 4.429 0.709 12.205 0.531 7.402 79.15
  WS1030 300 1542 4625 5.512 15.157 5.177 0.945 14.173 0.531 8.602 117.29
  WS1036-0650 360 - 650 2545 7634 5.906 17.913 6.772 1.102 16.535 0.689 10.689 186.07
  WS1036-0750 360 - 750 2545 7634 5.906 20.236 6.772 1.181 18.898 0.689 10.768 186.07
  WS1040 400 3503 10510 6.299 20.236 6.437 1.181 18.898 0.689 10.433 208.56
  WS1040-0866 400 - 866 3503 10510 6.299 23.425 6.437 1.181 21.850 0.866 10.433 218.70
  WS1040-L 400-L 3503 10510 6.299 20.236 7.224 1.181 18.898 0.689 11.220 222.45
  WS1040-L-0866 400-L 3503 10510 6.299 23.425 7.224 1.181 21.850 0.866 11.220 232.59

Charakteristische Eigenschaften

RINGFEDER® TNS Bauart SX

Einteilige Elastische Klauenkupplung mit Standardnabe und Klauenflansch
Der Zwischenring kann nach Verschieben einer Welle mit montierter Nabe ausgewechselt werden.

Informationen

  • Ausführung mit verlängerten Naben möglich
  • Standard-Material des Zwischenrings: Pb82
  • Einbaumaß L nicht unterschreiten. Axiale Verschiebungen z.B. durch Wärmedehnungen der zu verbindenden Wellen durch Zugaben beim Maß L berücksichtigen.

Eigenschaften allgemein

  • Drehelastisch, gleicht winkligen, radialen und axialen Wellenversatz aus
  • Auf Druck beanspruchte Zwischenringe
  • Elastomere verschiedener Shore-Härten, einsetzbar von –30°C bis +100°C
  • Kupplungsaußendurchmesser bis 400 mm, Flanschaußendurchmesser 690 mm.
  • Bohrung bis max. 160 mm
  • Drehmomente mit Pb82 Zwischenringe bis TKn = 4750 Nm / TKmax = 14,250 Nm
  • Drehzahlen bis nmax = 7250 min-1

EINLEITUNG

Die drehnachgiebige, durchschlagsichere Klauenkupplung RINGFEDER® TNS ist in allen Richtungen beweglich und gleicht daher Wellenverlagerungen der zu verbindenden Maschinen in winkliger, radialer und axialer Richtung innerhalb festgelegter Grenzen aus. Verlagerungen können z. B. durch Montageungenauigkeiten, Bewegungen oder Setzerscheinungen hervorgerufen werden

Der elastische Zwischenring

Das Drehmoment wird bei der RINGFEDER® TNS über einen druckbeanspruchten, elastischen Zwischenring übertragen. Der elastische Zwischenring dämpft Stöße und Drehschwingungen, ist ölbeständig und weitgehend temperaturunempfindlich.
Die Tragfähigkeit der verschiedenen Elastomer-Werkstoffe wird durch ihre Shore-Härte gekennzeichnet. Zur Identifizierung sind die Zwischenringe mit verschiedenen Tragfähigkeiten unterschiedlich gefärbt. Detaillierte Angaben über die Festigkeit und Tragfähigkeit sind im Blatt "Technische Daten" auf Anfrage erhältlich.

Elastomer-Werkstoffe

Die elastischen Zwischenringe sind aus Butadien-Nitril-Kautschuk (Pb82) oder aus Polyurethan (VkR, Vk60D). Die schwarzen Zwischenringe aus Pb82 sind in der Regel elektrisch leitfähig und verhindern somit u. a. ungewünschte statische Aufladungen. Die roten (VkR) ermöglichen eine elektrische Isolierung zwischen den gekuppelten Maschinen, sofern keine andersartig gestaltete elektrisch leitende Verbindung besteht. Die Belastbarkeit der Zwischenringe wird durch ihre Shore- Härte bestimmt. Aus der Höhe dieser Werte kann man indirekt auf die übertragbaren Drehmomente der Kupplung und auf deren Federsteifigkeiten schließen. Näheres siehe technisches Datenblatt.

Drehschwingung vermeiden

Durch die Drehnachgiebigkeit der Zwischenringe können gefährliche Drehschwingungen aus dem Betriebsbereich von Maschinenanlagen in Drehzahlgebiete verlagert werden, in denen keine negativen Auswirkungen zu erwarten sind. Die elastischen Einzelpuffer der Zwischenringe besitzen eine hohe Werkstoffdämpfung, die den Kupplungen die Fähigkeit verleiht, beim Durchfahren gefährdeter Drehzahlbereiche die Resonanzüberhöhungen in Grenzen zu halten und somit die gekuppelten Maschinen vor einem Schaden zu schützen. Die Kupplungen mildern zudem Drehmomentstöße und lassen ein durch Stoß angeregtes Schwingungssystem aufgrund der Werkstoffdämpfung sehr rasch zur Ruhe kommen. Die Weiterleitung von Körperschall wird verhindert.


Umgebungsbedingungen

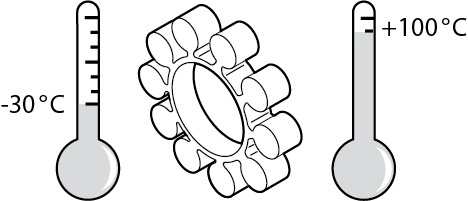

Die verwendeten Elastomer-Werkstoffe eignen sich für einen Umgebungs-Temperaturbereich von –30 °C bis +100 °C. Bei höheren oder niedrigeren Umgebungstemperaturen bitte anfragen. Der Einfluss der Temperatur auf die Bestimmung der Kupplungsgröße ist in den nachstehenden Auslegungsrichtlinien näher erläutert. Die Kupplung darf nur in normaler Industrieluft betrieben werden. Aggressive Medien können Kupplungsbauteile, Schrauben und elastische Elemente angreifen und stellen damit eine Gefahr für die Funktionssicherheit der Kupplung dar. Die Kupplung kann konform zur europäischen (ATEX)Richtlinie 2014/34/EU (Anhang X), erklärt werden. Nehmen Sie für die Konformitätserklärung nach 2014/34/EU und bei Einfluss durch aggressive Umgebungsmedien Rücksprache mit RINGFEDER POWER TRANSMISSION.

Wuchten

Die Kupplung wird im Anforderungsfall nach DIN ISO 21940-11 Güte G 6,3 für 1500 1/min gewuchtet. Andere Qualitäten sind auf Anfrage erhältlich.
