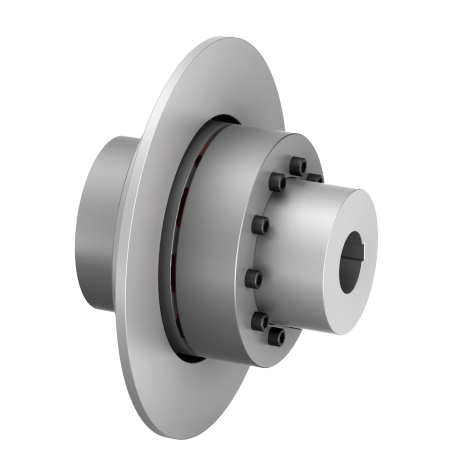

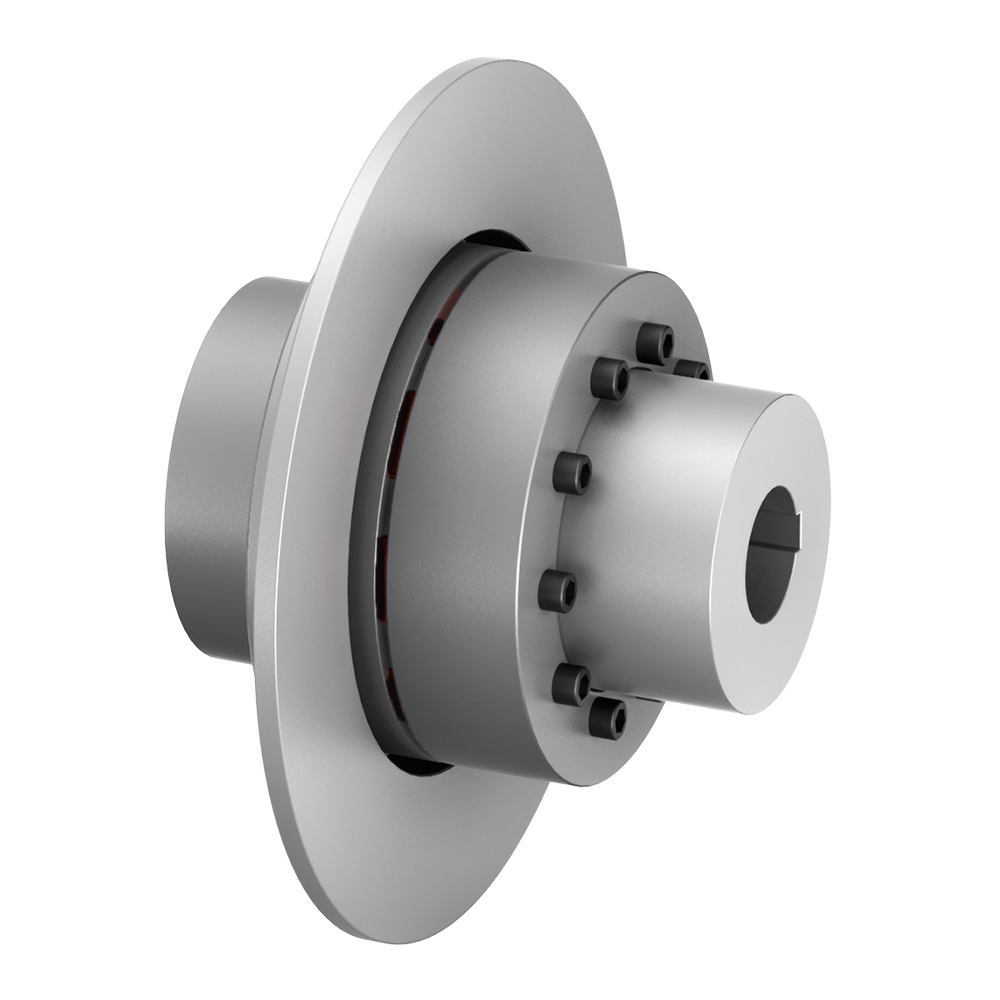

Elastische Klauenkupplungen TNM GTW | RINGFEDER®

Dreiteilige Ausführung Bremsscheibe aus Sphäroguss

Die RINGFEDER® TNM GTW ist eine drehelastische und durchschlagsichere Klauenkupplung mit Bremsscheibe und verschiebbarem Klauenring. Sie gleicht winkligen, radialen und axialen Wellenversatz innerhalb festgelegter Toleranzen aus. Das Drehmoment wird über einen druckbeanspruchten, elastischen Zwischenring übertragen. Der elastische Zwischenring aus synthetischem Gummi (Pb) dämpft Stöße und Drehschwingungen, ist ölbeständig und in der Regel elektrisch leitfähig. Er verhindert somit u. a. unerwünschte statische Aufladung. Die Kupplung ist in jeder Drehrichtung und Einbaulage einsetzbar. Eine Kupplungshälfte ist zweigeteilt und ermöglicht somit die problemlose Trennung der gekuppelten Maschinen. Bei zurückgeschobenem Klauenring ist eine Drehrichtungsprüfung des Antriebs möglich. Gleichfalls lässt sich eine Kupplungshälfte mit zugehörigem Aggregat radial ausheben. Der elastische Zwischenring lässt sich ohne axiales Verschieben der Maschinen auswechseln.

TNM GTW

Download der CAD-Daten ist nach dem Login verfügbar.

CAD

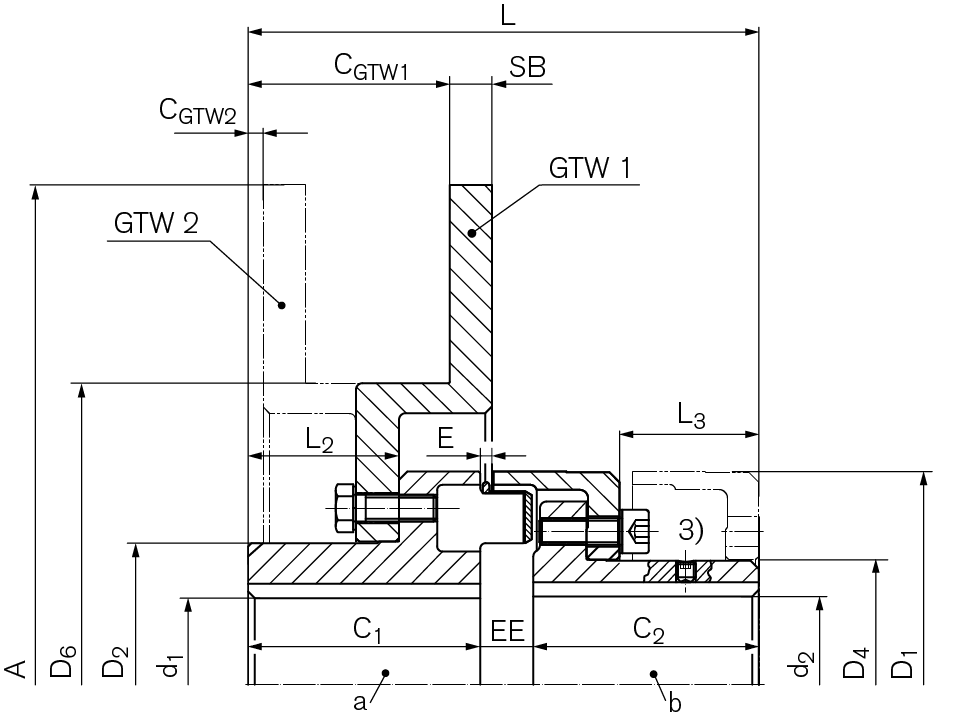

Bezeichnung
A
mm
SB
mm
TKNPb82
Nm
TBR
Nm
nmax
1/min
d1kmax
mm
d2kmax
mm
C1
mm
C2
mm
L
mm
Gwub
kg
WN0411-250 250 12,7 230 450 4580 42 46 60 58 133 8,8
WN0411-300 300 12,7 230 450 3820 42 46 60 58 133 11,7
WN0412-300 300 12,7 380 550 3820 52 53 70 68 154 14,6
WN0414-300 300 12,7 600 1000 3820 58 65 80 78 176 18,4
WN0416-356 356 12,7 980 1600 3225 72 75 90 87 198 28,0
WN0416-406 406 12,7 980 1600 2825 72 75 90 87 198 31,0
WN0419-406 406 12,7 1650 2750 2825 85 85 100 97 221 39,1
WN0419-457 457 12,7 1650 2750 2510 85 85 100 97 221 44,0
WN0421-406 406 12,7 2400 3350 2825 92 95 110 107 243 48,8
WN0421-514 514 12,7 2400 3350 2510 92 95 110 107 243 53,6
WN0424-457 457 12,7 3700 4200 2510 102 100 120 117 267 67,0
WN0424-514 514 12,7 3700 4200 2230 102 100 120 117 267 72,0
WN0426-457 457 12,7 5800 8700 2510 120 115 140 137 310 89,4
WN0426-514 514 12,7 5800 8700 2230 120 115 140 137 310 94,2
WN0429-514 514 12,7 7550 9800 2230 130 130 150 147 334 113,5
WN0429-610 610 12,7 7550 9800 1880 130 130 150 147 334 124,5
WN0433-514 514 12,7 9900 10600 2230 150 135 160 156 356 149,3
WN0433-610 610 12,7 9900 10600 1880 150 135 160 156 356 160,3
WN0437-610 610 12,7 14000 13500 1880 170 160 180 176 399 212,7
WN0437-711 711 12,7 14000 13500 1615 170 160 180 176 399 227,9
WN0441-610 610 12,7 20500 16000 1880 185 180 200 196 441 279,5
WN0441-711 711 12,7 20500 16000 1615 185 180 200 196 441 294,3
WN0441-812 812 12,7 20500 16000 1410 185 180 200 196 441 326,4
WN0441-915 915 12,7 20500 16000 1255 185 180 200 196 441 356,8
CAD Bezeichnung
A
inch
SB
inch
TKNPb82
ft-lbs
TBR
ft-lbs
nmax
rpm
d1kmax
inch
d2kmax
inch
C1
inch
C2
inch
L
inch
Gwub
lbs
  WN0411-250 9.843 0.50 170 332 4580 1.65354 1.81102 2.362 2.283 5.236 19.40
  WN0411-300 11.811 0.50 170 332 3820 1.65354 1.81102 2.362 2.283 5.236 25.79
  WN0412-300 11.811 0.50 280 406 3820 2.04724 2.08661 2.756 2.677 6.063 32.19
  WN0414-300 11.811 0.50 443 738 3820 2.28346 2.55905 3.150 3.071 6.929 40.57
  WN0416-356 14.016 0.50 723 1180 3225 2.83464 2.95275 3.543 3.425 7.795 61.73
  WN0416-406 15.984 0.50 723 1180 2825 2.83464 2.95275 3.543 3.425 7.795 68.34
  WN0419-406 15.984 0.50 1217 2028 2825 3.34645 3.34645 3.937 3.819 8.701 86.20
  WN0419-457 17.992 0.50 1217 2028 2510 3.34645 3.34645 3.937 3.819 8.701 97.00
  WN0421-406 15.984 0.50 1770 2471 2825 3.62204 3.74015 4.331 4.213 9.567 107.59
  WN0421-514 20.236 0.50 1770 2471 2510 3.62204 3.74015 4.331 4.213 9.567 118.17
  WN0424-457 17.992 0.50 2729 3098 2510 4.01574 3.937 4.724 4.606 10.512 147.71
  WN0424-514 20.236 0.50 2729 3098 2230 4.01574 3.937 4.724 4.606 10.512 158.73
  WN0426-457 17.992 0.50 4278 6417 2510 4.7244 4.52755 5.512 5.394 12.205 197.09
  WN0426-514 20.236 0.50 4278 6417 2230 4.7244 4.52755 5.512 5.394 12.205 207.68
  WN0429-514 20.236 0.50 5569 7228 2230 5.1181 5.1181 5.906 5.787 13.150 250.22
  WN0429-610 24.016 0.50 5569 7228 1880 5.1181 5.1181 5.906 5.787 13.150 274.48
  WN0433-514 20.236 0.50 7302 7818 2230 5.9055 5.31495 6.299 6.142 14.016 329.15
  WN0433-610 24.016 0.50 7302 7818 1880 5.9055 5.31495 6.299 6.142 14.016 353.40
  WN0437-610 24.016 0.50 10326 9957 1880 6.6929 6.2992 7.087 6.929 15.709 468.92
  WN0437-711 27.992 0.50 10326 9957 1615 6.6929 6.2992 7.087 6.929 15.709 502.43
  WN0441-610 24.016 0.50 15120 11801 1880 7.28345 7.0866 7.874 7.717 17.362 616.19
  WN0441-711 27.992 0.50 15120 11801 1615 7.28345 7.0866 7.874 7.717 17.362 648.82
  WN0441-812 31.968 0.50 15120 11801 1410 7.28345 7.0866 7.874 7.717 17.362 719.59
  WN0441-915 36.024 0.50 15120 11801 1255 7.28345 7.0866 7.874 7.717 17.362 786.61

Charakteristische Eigenschaften

RINGFEDER® TNM GTW

Dreiteilige Ausführung mit Bremsscheibe aus Sphäroguss. Elastischer Zwischenring in verschiedenen Härten: Standard Pb72, hart Pb82.

Eigenschaften allgemein

  • Drehelastisch, gleicht winkligen, radialen und axialen Wellenversatz aus
  • Auf Druck beanspruchte Zwischenringe
  • Elastomere verschiedener Shore-Härten, einsetzbar von –30°C bis +100°C
  • Wechsel des elast. Rings ohne Verschieben der angeschlossenen Aggregate (dreiteilige Ausführungen)
  • Bohrungen bis 190 mm
  • Drehmomente bis TKn = 20500 Nm / TKmax = 49000 Nm
  • Drehzahlen bis nmax = 4580 min-1

EINLEITUNG

Die drehnachgiebige Kupplung der Baureihe RINGFEDER® TNM ist in allen Richtungen beweglich und gleicht daher Wellenverlagerungen der zu verbindenden Maschinen in winkliger, radialer und axialer Richtung aus. Verlagerungen können z. B. durch Montageungenauigkeiten, Bewegungen oder Setzerscheinungen hervorgerufen werden.

Drehschwingung vermeiden

Durch ihre Drehnachgiebigkeit können gefährliche Drehschwingungen aus dem Betriebsbereich von Maschinenanlagen in Drehzahlgebiete verlagert werden, in denen keine negativen Auswirkungen zu erwarten sind. Die elastischen Zwischenringe besitzen eine hohe Werkstoffdämpfung, die den Kupplungen die Fähigkeit verleiht, beim Durchfahren gefährdeter Drehzahlbereiche die Resonanzüberhöhungen in Grenzen zu halten und somit die gekuppelten Maschinen vor einem Schaden zu schützen. Die Kupplungen mildern zudem Drehmomentstöße und lassen ein durch Stoß angeregtes Schwingungssystem aufgrund der Werkstoffdämpfung sehr rasch zur Ruhe kommen. Die Weiterleitung von Körperschall wird verhindert.

Elastomer-Werkstoffe

Für die elastischen Elemente der TNM Kupplung werden als Grundwerkstoff synthetische Kautschuke verarbeitet. Sie sind in der Regel elektrisch leitfähig und verhindern somit u. a. ungewünschte statische Aufladungen. Für die elastischen Elemente der RINGFEDER® TNM sind im Standard zwei verschiedene Werkstoffhärten lieferbar.

Pb 72- Nitril-Butadien-Kautschuk (NBR) mit einer Härte von 72 Shore A.
Pb 82- Nitril-Butadien-Kautschuk (NBR) mit einer Härte von 82 Shore A.
Die Belastbarkeit der einzelnen Elastomer-Werkstoffe wird durch ihre Shore- Härte bestimmt. Aus der Höhe dieser Werte kann man indirekt auf die übertragbaren Drehmomente der Kupplung und auf deren Federsteifigkeiten schließen. Näheres siehe technisches Datenblatt.

Umgebungsbedingungen

Die verwendeten Elastomer-Werkstoffe eigenen sich für einen Umgebungs-Temperaturbereich von –30 °C bis +100 °C. Bei höheren Umgebungstemperaturen bitte anfragen. Der Einfluss der Temperatur auf die Bestimmung der Kupplungsgröße ist in den nachstehenden Auslegungsrichtlinien näher erläutert. Die Kupplung darf nur in normaler Industrieluft betrieben werden. Aggressive Medien können Kupplungsbauteile, Schrauben und elastische Elemente angreifen und stellen damit eine Gefahr für die Funktionssicherheit der Kupplung dar. Die Kupplung kann konform zur europäischen (ATEX)Richtlinie 2014/34/EU (Anhang X), erklärt werden. Nehmen Sie für die Konformitätserklärung nach 2014/34/EU und bei Einfluss durch aggressive Umgebungsmedien Rücksprache mit RINGFEDER POWER TRANSMISSION.



Downloads

Product Paper Elastische Klauenkupplungen RINGFEDER® GWE, TNM, TNS, TNB

Product Paper Elastische Klauenkupplungen RINGFEDER® GWE, TNM, TNS, TNB

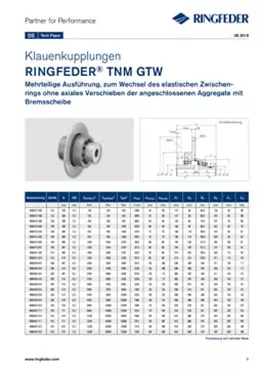

Tech Paper Elastische Klauenkupplungen RINGFEDER® TNM GTW

Tech Paper Elastische Klauenkupplungen RINGFEDER® TNM GTW

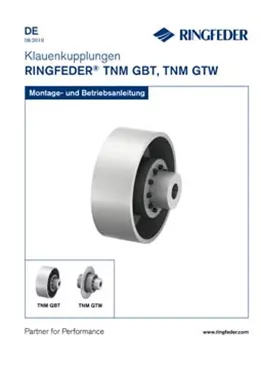

Betriebsanleitung Elastische Klauenkupplungen RINGFEDER® TNM GBT, TNM GTW
