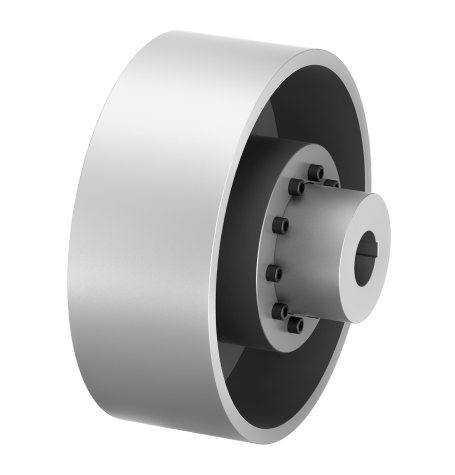

Elastische Klauenkupplungen TNM GBT | RINGFEDER®

Dreiteilige Ausführung mit Bremstrommel nach DIN 15431

Die RINGFEDER® TNM GBT ist eine drehelastische und durchschlagsichere Klauenkupplung mit Bremstrommel und verschiebbarem Klauenring. Sie gleicht winkligen, radialen und axialen Wellenversatz innerhalb festgelegter Toleranzen aus. Das Drehmoment wird über einen druckbeanspruchten, elastischen Zwischenring übertragen. Der elastische Zwischenring aus synthetischem Gummi (Pb) dämpft Stöße und Drehschwingungen, ist ölbeständig, temperaturunempfindlich und in der Regel elektrisch leitfähig. Er verhindert somit u. a. unerwünschte statische Aufladung. Die Kupplung ist in jeder Drehrichtung und Einbaulage einsetzbar. Eine Kupplungshälfte ist zweigeteilt und ermöglicht somit die problemlose Trennung der gekuppelten Maschinen. Bei zurückgeschobenem Klauenring ist eine Drehrichtungsprüfung des Antriebs möglich. Gleichfalls lässt sich eine Kupplungshälfte mit zugehörigem Aggregat radial ausheben. Der elastische Zwischenring lässt sich ohne axiales Verschieben der Maschinen auswechseln.

TNM GBT

Download der CAD-Daten ist nach dem Login verfügbar.

CAD

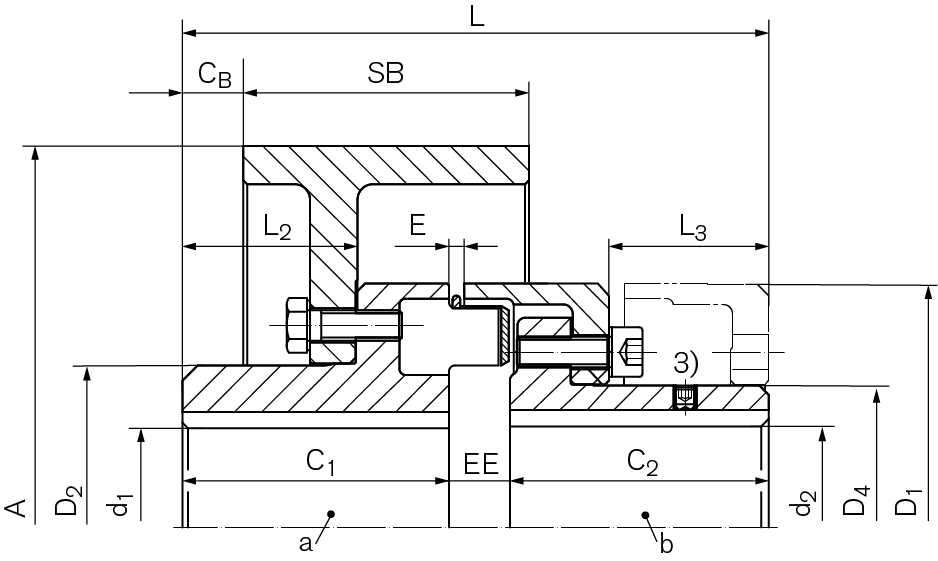

Bezeichnung
Größe
A
mm
SB
mm
TKNPb82
Nm
TBR
Nm
nmax
1/min
d1kmax
mm
D1
mm
C1
mm
C2
mm
L
mm
WN0611-200 112 200 75 230 450 4200 42 112 60 58 133
WN0612-200 128 200 75 380 550 4200 52 128 70 68 154
WN0614-250 148 250 95 600 1000 3400 58 148 80 78 176
WN0616-250 168 250 95 980 1600 3400 72 168 90 87 198
WN0616-315 168 315 118 980 1600 2700 72 168 90 87 198
WN0619-315 194 315 118 1650 2750 2700 85 194 100 97 221
WN0621-315 214 315 118 2400 3350 2700 92 214 110 107 243
WN0621-400 214 400 150 2400 3350 2100 92 214 110 107 243
WN0624-400 240 400 150 3700 4200 2100 102 240 120 117 267
WN0624-500 240 500 190 3700 4200 1700 102 240 120 117 267
WN0626-500 265 500 190 5800 8700 1700 120 265 140 137 310
WN0629-500 295 500 190 7550 9800 1700 130 295 150 147 334
WN0629-630 295 630 236 7550 9800 1360 130 295 150 147 334
WN0633-630 330 630 236 9900 10600 1360 150 330 160 156 356
WN0633-710 330 710 265 9900 10600 1200 150 330 160 156 356
WN0637-710 370 710 265 14000 13500 1200 170 370 180 176 399
WN0641-710 415 710 265 20500 16000 1200 185 415 200 196 441
CAD Bezeichnung
Größe
A
inch
SB
inch
TKNPb82
ft-lbs
TBR
ft-lbs
nmax
rpm
d1kmax
inch
D1
inch
C1
inch
C2
inch
L
inch
  WN0611-200 112 7.874 2.953 170 332 4200 1.65354 4.409 2.362 2.283 5.236
  WN0612-200 128 7.874 2.953 280 406 4200 2.04724 5.039 2.756 2.677 6.063
  WN0614-250 148 9.843 3.740 443 738 3400 2.28346 5.827 3.150 3.071 6.929
  WN0616-250 168 9.843 3.740 723 1180 3400 2.83464 6.614 3.543 3.425 7.795
  WN0616-315 168 12.402 4.646 723 1180 2700 2.83464 6.614 3.543 3.425 7.795
  WN0619-315 194 12.402 4.646 1217 2028 2700 3.34645 7.638 3.937 3.819 8.701
  WN0621-315 214 12.402 4.646 1770 2471 2700 3.62204 8.425 4.331 4.213 9.567
  WN0621-400 214 15.748 5.906 1770 2471 2100 3.62204 8.425 4.331 4.213 9.567
  WN0624-400 240 15.748 5.906 2729 3098 2100 4.01574 9.449 4.724 4.606 10.512
  WN0624-500 240 19.685 7.480 2729 3098 1700 4.01574 9.449 4.724 4.606 10.512
  WN0626-500 265 19.685 7.480 4278 6417 1700 4.7244 10.433 5.512 5.394 12.205
  WN0629-500 295 19.685 7.480 5569 7228 1700 5.1181 11.614 5.906 5.787 13.150
  WN0629-630 295 24.803 9.291 5569 7228 1360 5.1181 11.614 5.906 5.787 13.150
  WN0633-630 330 24.803 9.291 7302 7818 1360 5.9055 12.992 6.299 6.142 14.016
  WN0633-710 330 27.953 10.433 7302 7818 1200 5.9055 12.992 6.299 6.142 14.016
  WN0637-710 370 27.953 10.433 10326 9957 1200 6.6929 14.567 7.087 6.929 15.709
  WN0641-710 415 27.953 10.433 15120 11801 1200 7.28345 16.339 7.874 7.717 17.362

Charakteristische Eigenschaften

RINGFEDER® TNM GBT

Dreiteilige Ausführung, zum Wechsel des elastischen Zwischenrings ohne axiales Verschieben der angeschlossenen Aggregate mit Bremstrommel nach DIN 15431. Bremstrommel aus Sphäroguss, andere Werkstoffe auf Anfrage. Elastischer Zwischenring in verschiedenen Härten: Standard Pb72, hart Pb82.

Eigenschaften allgemein

  • Drehelastisch, gleicht winkligen, radialen und axialen Wellenversatz aus
  • Auf Druck beanspruchte Zwischenringe
  • Elastomere verschiedener Shore-Härten, einsetzbar von –30°C bis +100°C
  • Wechsel des elast. Rings ohne Verschieben der angeschlossenen Aggregate (mehrteilige Ausführungen)
  • Bohrungen bis 280 mm
  • Drehmomente bis TKn = 20500 Nm / TKmax = 27000 Nm
  • Drehzahlen bis nmax = 4200 min-1

EINLEITUNG

Die drehnachgiebige Kupplung der RINGFEDER® TNM ist in allen Richtungen beweglich und gleicht daher Wellenverlagerungen der zu verbindenden Maschinen in winkliger, radialer und axialer Richtung aus. Verlagerungen können z. B. durch Montageungenauigkeiten, Bewegungen oder Setzerscheinungen hervorgerufen werden.

Drehschwingung vermeiden

Durch ihre Drehnachgiebigkeit können gefährliche Drehschwingungen aus dem Betriebsbereich von Maschinenanlagen in Drehzahlgebiete verlagert werden, in denen keine negativen Auswirkungen zu erwarten sind. Die elastischen Zwischenringe besitzen eine hohe Werkstoffdämpfung, die den Kupplungen die Fähigkeit verleiht, beim Durchfahren gefährdeter Drehzahlbereiche die Resonanzüberhöhungen in Grenzen zu halten und somit die gekuppelten Maschinen vor einem Schaden zu schützen. Die Kupplungen mildern zudem Drehmomentstöße und lassen ein durch Stoß angeregtes Schwingungssystem aufgrund der Werkstoffdämpfung sehr rasch zur Ruhe kommen. Die Weiterleitung von Körperschall wird verhindert.

Elastomer-Werkstoffe

Für die elastischen Elemente der TNM Kupplung werden als Grundwerkstoff synthetische Kautschuke verarbeitet. Sie sind in der Regel elektrisch leitfähig und verhindern somit u. a. ungewünschte statische Aufladungen. Für die elastischen Elemente der RINGFEDER® TNM sind im Standard zwei verschiedene Werkstoffhärten lieferbar.

Pb 72 ein Nitril-Butadien-Kautschuk (NBR) mit einer Härte von 72 Shore A.
Pb 82 ein Nitril-Butadien-Kautschuk (NBR)mit einer Härte von 82 Shore A.
Die Belastbarkeit der einzelnen, auf Druck beanspruchten Elastomer-Werkstoffe wird durch ihre Shore- Härte bestimmt. Aus der Höhe dieser Werte kann indirekt auf die übertragbaren Drehmomente der Kupplung und auf deren Federsteifigkeiten geschlossen werden. Näheres siehe technisches Datenblatt

Umgebungsbedingungen

Die verwendeten Elastomer-Werkstoffe eigenen sich für einen Umgebungs-Temperaturbereich von –30 °C bis +100 °C. Bei höheren Umgebungstemperaturen bitte anfragen. Der Einfluss der Temperatur auf die Bestimmung der Kupplungsgröße ist in den nachstehenden Auslegungsrichtlinien näher erläutert. Die Kupplung darf nur in normaler Industrieluft betrieben werden. Aggressive Medien können Kupplungsbauteile, Schrauben und elastische Elemente angreifen und stellen damit eine Gefahr für die Funktionssicherheit der Kupplung dar. Die Kupplung kann konform zur europäischen (ATEX)Richtlinie 2014/34/EU (Anhang X), erklärt werden. Nehmen Sie für die Konformitätserklärung nach 2014/34/EU und bei Einfluss durch aggressive Umgebungsmedien Rücksprache mit RINGFEDER POWER TRANSMISSION.



Downloads

Product Paper Elastische Klauenkupplungen RINGFEDER® GWE, TNM, TNS, TNB

Product Paper Elastische Klauenkupplungen RINGFEDER® GWE, TNM, TNS, TNB

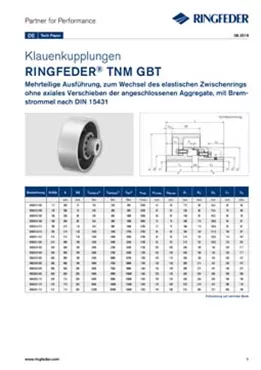

Tech Paper Elastische Klauenkupplungen RINGFEDER® TNM GBT
