Elastische Klauenkupplungen TNB BHDDV | RINGFEDER®

Mehrteilige Ausführung mit VKR Puffer - zurückziehbarer Klauenringe für Drehrichtungsprüfung

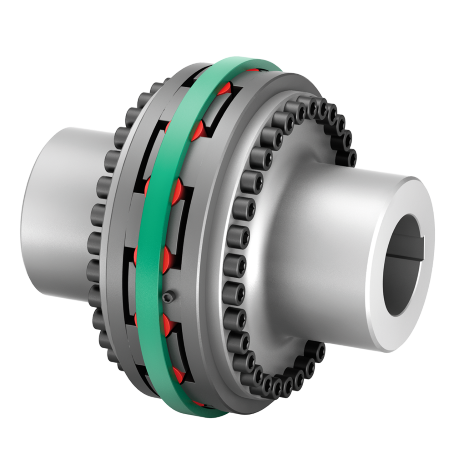

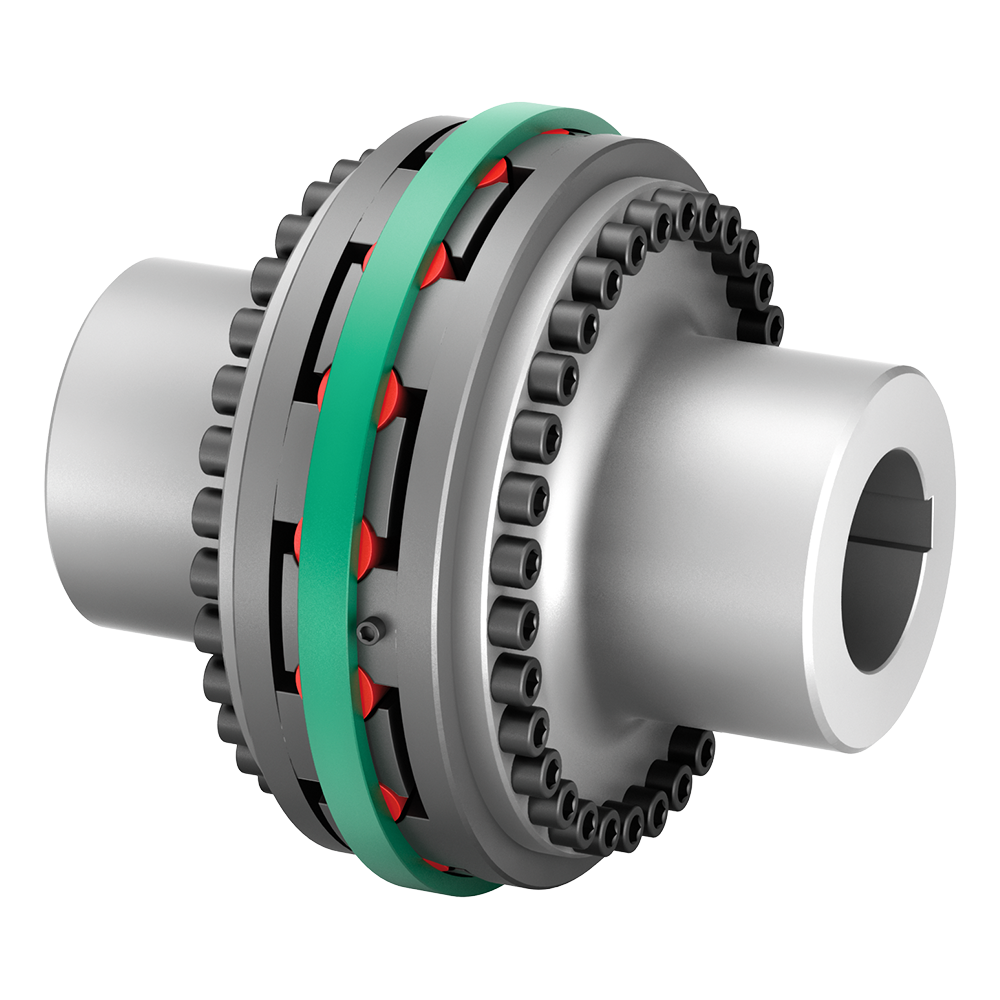

Die RINGFEDER® TNB BHDDV-Kupplung ist eine drehelastische und durchschlagsichere Klauenkupplung. Sie gleicht winkligen, radialen und axialen Wellenversatz innerhalb festgelegter Bereiche aus. Die Kupplung überträgt das Drehmoment über druckbeanspruchte, elastische Puffer aus synthetischem Gummi (Pb) oder Polyurethan (Vk), im Standard VkR. Die elastischen Puffer können Stöße und Drehschwingungen dämpfen und sind ölbeständig. Bei zurückgezogenem Klauenring kann problemlos eine Drehrichtungsprüfung durchgeführt werden. Die Kupplung ist in jeder Drehrichtung und Einbaulage einsetzbar.

TNB BHDDV

Download der CAD-Daten ist nach dem Login verfügbar.

CAD
Bezeichnung
nmax
1/min
TKN
Nm
d1f max
mm
d2f max
mm
D1
mm
D4
mm
C1
mm
C2
mm
L
mm
Gwub
kg
WB2024-A 4100 2500 82,6 82,6 240 140 130 130 315 56
WB2024-B 4100 2500 82,6 95,3 240 150 130 150 335 61
WB2030-A 3300 6000 104,8 104,8 300 170 160 160 384 105
WB2030-B 3300 6000 104,8 127 300 200 160 186 410 121
WB2035-A 2800 10500 114,3 114,3 350 180 180 180 424 138
WB2035-B 2800 10500 114,3 158,8 350 250 180 231 475 187
WB2040-A 2450 16000 130,2 130,2 400 210 190 190 451 202
WB2040-B 2450 16000 130,2 177,8 400 280 190 239 500 161
WB2045-A 2200 21000 158,8 158,8 450 250 200 200 471 264
WB2045-B 2200 21000 158,8 187 450 300 200 239 510 315
WB2050-A 2000 28500 165,1 165,1 500 270 228 228 539 377
WB2050-B 2000 28500 165,1 203,2 500 330 228 279 590 454
WB2055-A 1800 45000 184,2 184,2 550 280 228 228 539 428
WB2055-B 1800 45000 184,2 225 550 350 228 279 590 521
WB2060-A 1650 55000 212,73 212,73 600 330 258 258 604 595
WB2060-B 1650 55000 212,73 232,5 600 385 258 299 645 688
WB2065-A 1500 65000 228,6 228,6 650 350 258 258 609 688
WB2065-B 1500 65000 228,6 232,5 650 385 258 299 650 760
WB2070-A 1400 90000 228,6 228,6 700 370 298 298 698 912
WB2070-B 1400 90000 228,6 271 700 450 298 345 745 1076
WB2080-A 1200 120000 279,4 279,4 800 450 338 338 778 1350
WB2080-B 1200 120000 279,4 304,8 800 490 338 365 805 1460
WB2090-A 1100 180000 304,8 304,8 900 480 338 338 784 1601
WB2090-B 1100 180000 304,8 366,9 900 590 338 399 845 1948
CAD Bezeichnung
nmax
rpm
TKN
ft-lbs
d1f max
inch
d2f max
inch
D1
inch
D4
inch
C1
inch
C2
inch
L
inch
Gwub
lbs
  WB2024-A 4100 1844 3.252 3.252 9.449 5.512 5.118 5.118 12.402 123.46
  WB2024-B 4100 1844 3.252 3.752 9.449 5.906 5.118 5.906 13.189 134.48
  WB2030-A 3300 4425 4.126 4.126 11.811 6.693 6.299 6.299 15.118 231.49
  WB2030-B 3300 4425 4.126 5.000 11.811 7.874 6.299 7.323 16.142 266.76
  WB2035-A 2800 7744 4.500 4.500 13.780 7.087 7.087 7.087 16.693 304.24
  WB2035-B 2800 7744 4.500 6.252 13.780 9.843 7.087 9.094 18.701 412.26
  WB2040-A 2450 11801 5.126 5.126 15.748 8.268 7.480 7.480 17.756 445.33
  WB2040-B 2450 11801 5.126 7.000 15.748 11.024 7.480 9.409 19.685 354.94
  WB2045-A 2200 15489 6.252 6.252 17.717 9.843 7.874 7.874 18.543 582.02
  WB2045-B 2200 15489 6.252 7.362 17.717 11.811 7.874 9.409 20.079 694.46
  WB2050-A 2000 21021 6.500 6.500 19.685 10.630 8.976 8.976 21.220 831.14
  WB2050-B 2000 21021 6.500 8.000 19.685 12.992 8.976 10.984 23.228 1000.90
  WB2055-A 1800 33191 7.252 7.252 21.654 11.024 8.976 8.976 21.220 943.58
  WB2055-B 1800 33191 7.252 8.858 21.654 13.780 8.976 10.984 23.228 1148.61
  WB2060-A 1650 40566 8.375 8.375 23.622 12.992 10.157 10.157 23.779 1311.75
  WB2060-B 1650 40566 8.375 9.154 23.622 15.157 10.157 11.772 25.394 1516.78
  WB2065-A 1500 47942 9.000 9.000 25.591 13.780 10.157 10.157 23.976 1516.78
  WB2065-B 1500 47942 9.000 9.154 25.591 15.157 10.157 11.772 25.591 1675.51
  WB2070-A 1400 66381 9.000 9.000 27.559 14.567 11.732 11.732 27.480 2010.62
  WB2070-B 1400 66381 9.000 10.669 27.559 17.717 11.732 13.583 29.331 2372.18
  WB2080-A 1200 88508 11.000 11.000 31.496 17.717 13.307 13.307 30.630 2976.24
  WB2080-B 1200 88508 11.000 12.000 31.496 19.291 13.307 14.370 31.693 3218.75
  WB2090-A 1100 132763 12.000 12.000 35.433 18.898 13.307 13.307 30.866 3529.60
  WB2090-B 1100 132763 12.000 14.445 35.433 23.228 13.307 15.709 33.268 4294.61

Charakteristische Eigenschaften

RINGFEDER® TNB Bauart BHDDV

Bei kurzem Wellenabstand die Kombination von zwei zweiteiligen Kupplungsnaben mit VkR Puffer. Einfacher Austausch der elastischen Puffer ohne axiale Verschiebung der gekuppelten Maschinen.

Eigenschaften allgemein

  • Drehelastisch, gleicht winkligen, radialen und axialen Wellenversatz aus
  • Auf Druck beanspruchte Puffer
  • Puffer radial austauschbar ohne Verschieben der Aggregate
  • Elastomere verschiedener Shore-Härten, einsetzbar von –30°C bis +100°C
  • Außendurchmesser bis 900 mm
  • Bohrungen bis 400 mm
  • Drehmomente bis TKn = 260000 Nm / TKmax = 780000 Nm
  • Drehzahlen bis nmax = 4100 min-1


EINLEITUNG

Die drehnachgiebige, durchschlagsichere Klauenkupplung RINGFEDER® TNB ist in allen Richtungen beweglich und gleicht daher Wellenverlagerungen der zu verbindenden Maschinen in winkliger, radialer und axialer Richtung aus. Verlagerungen können z. B. durch Montageungenauigkeiten, Bewegungen oder Setzerscheinungen hervorgerufen werden.

Drehschwingung vermeiden

Durch ihre Drehnachgiebigkeit können gefährliche Drehschwingungen aus dem Betriebsbereich von Maschinenanlagen in Drehzahlgebiete verlagert werden, in denen keine negativen Auswirkungen zu erwarten sind. Die elastischen Puffer besitzen eine hohe Werkstoffdämpfung, die den Kupplungen die Fähigkeit verleiht, beim Durchfahren gefährdeter Drehzahlbereiche die Resonanzüberhöhungen in Grenzen zu halten und somit die gekuppelten Maschinen vor einem Schaden zu schützen. Die Kupplungen mildern zudem Drehmomentstöße und lassen ein durch Stoß angeregtes Schwingungssystem aufgrund der Werkstoffdämpfung sehr rasch zur Ruhe kommen. Die Weiterleitung von Körperschall wird verhindert.

Elastomer-Werkstoffe

Die elastischen Puffer der RINGFEDER® TNB sind aus Butadien-Nitril-Kautschuk (Pb82) oder aus Polyurethan (VkR, VkW). Die schwarzen Puffer aus Pb82 sind in der Regel elektrisch leitfähig und verhindern somit u. a. ungewünschte statische Aufladungen. Die roten (VkR) und die weißen Puffer (VkW) ermöglichen eine elektrische Isolierung zwischen den gekuppelten Maschinen, sofern keine andersartig gestaltete elektrisch leitende Verbindung besteht. Die Belastbarkeit der einzelnen Elastomer-Werkstoffe wird durch ihre Shore- Härte gekennzeichnet. Aus der Höhe dieser Werte kann man indirekt auf die übertragbaren Drehmomente der Kupplung und auf deren Federsteifigkeiten schließen. Näheres siehe technisches Datenblatt.

Umgebungsbedingungen

Die verwendeten Elastomer-Werkstoffe eignen sich für einen Umgebungs-Temperaturbereich von –30 °C bis +100 °C. Bei höheren Umgebungstemperaturen bitte anfragen. Der Einfluss der Temperatur auf die Bestimmung der Kupplungsgröße ist in den nachstehenden Auslegungsrichtlinien näher erläutert. Die Kupplung darf nur in normaler Industrieluft betrieben werden. Aggressive Medien können Kupplungsbauteile, Schrauben und elastische Elemente angreifen und stellen damit eine Gefahr für die Funktionssicherheit der Kupplung dar. Die Kupplung kann konform zur europäischen (ATEX)Richtlinie 2014/34/EU (Anhang X), erklärt werden. Nehmen Sie für die Konformitätserklärung nach 2014/34/EU und bei Einfluss durch aggressive Umgebungsmedien Rücksprache mit RINGFEDER POWER TRANSMISSION.



Downloads

Product Paper Elastische Klauenkupplungen RINGFEDER® GWE, TNM, TNS, TNB

Product Paper Elastische Klauenkupplungen RINGFEDER® GWE, TNM, TNS, TNB

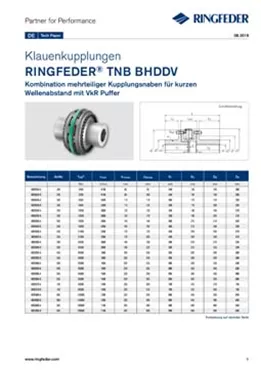

Tech Paper Elastische Klauenkupplungen RINGFEDER® TNB BHDDV
