Elastische Klauenkupplungen TNB BHDD | RINGFEDER®

Mehrteilige Ausführung mit VKR Puffer - aushebbare Klauenringe

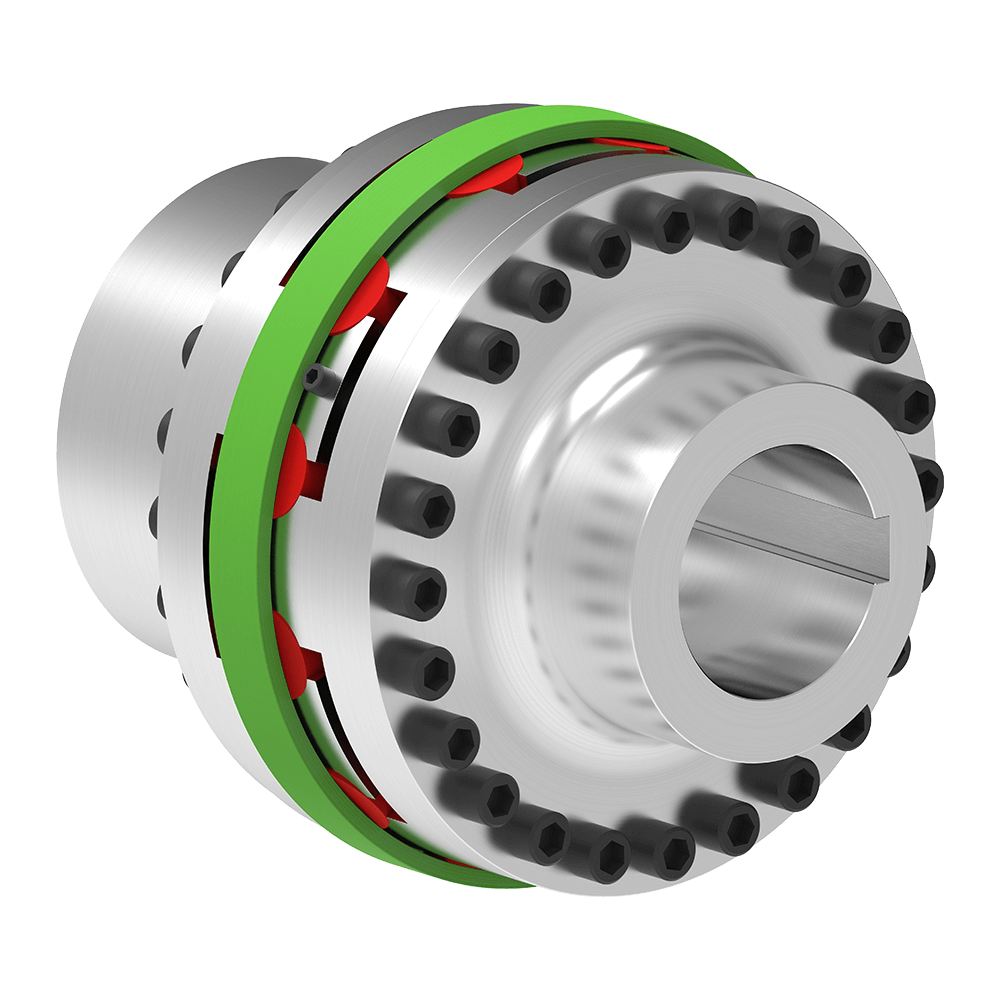

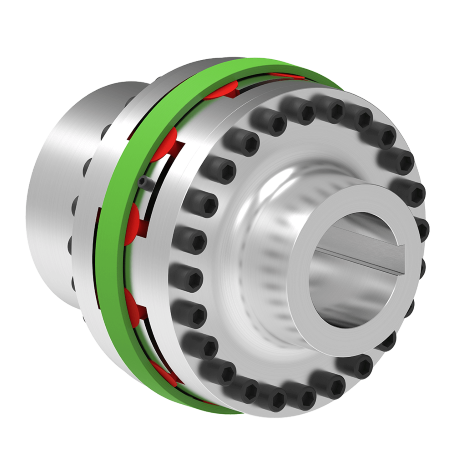

Die RINGFEDER® TNB BHDD-Kupplung ist eine drehelastische und durchschlagsichere Klauenkupplung. Sie gleicht winkligen, radialen und axialen Wellenversatz innerhalb festgelegter Bereiche aus. Die Kupplung überträgt das Drehmoment über druckbeanspruchte, elastische Puffer aus synthetischem Gummi (Pb) oder Polyurethan (Vk), im Standard VkR. Die elastischen Puffer können Stöße und Drehschwingungen dämpfen und sind ölbeständig. Bei ausgebautem Mittelteil kann problemlos eine Drehrichtungsprüfung durchgeführt werden. Die Kupplung ist in jeder Drehrichtung und Einbaulage einsetzbar.

TNB BHDD

Download der CAD-Daten ist nach dem Login verfügbar.

CAD

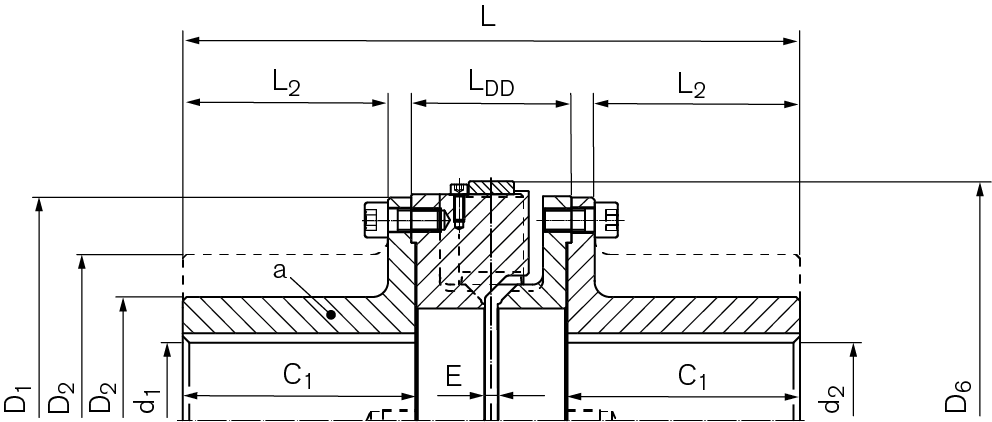

Bezeichnung
TKN
Nm
nmax
1/min
d1f max
mm
d2f max
mm
D1
mm
D2
mm
C1
mm
L
mm
L2
mm
Gwub
kg
WB0624-A 2500 4100 82,6 82,6 240 140 130 360 113 58
WB0624-B 2500 4100 95,3 95,3 240 150 150 400 133 68
WB0630-A 6000 3300 104,8 104,8 300 170 160 438 139 109
WB0630-B 6000 3300 127 127 300 200 186 490 165 140
WB0635-A 10500 2800 114,3 114,3 350 180 180 478 159 139
WB0635-B 10500 2800 158,8 158,8 350 250 231 580 210 238
WB0640-A 16000 2450 130,2 130,2 400 210 190 512 167 203
WB0640-B 16000 2450 177,8 177,8 400 280 239 610 216 321
WB0645-A 21000 2200 158,8 158,8 450 250 200 532 177 266
WB0645-B 21000 2200 187 187 450 300 239 610 216 386
WB0650-A 28500 2000 165,1 165,1 500 270 228 608 199 380
WB0650-B 28500 2000 203,2 203,2 500 330 279 710 250 536
WB0655-A 45000 1800 184,2 184,2 550 280 228 608 199 427
WB0655-B 45000 1800 217,5 217,5 550 350 279 710 250 613
WB0660-A 55000 1650 212,73 212,73 600 330 258 678 229 595
WB0660-B 55000 1650 232,5 232,5 600 385 299 760 270 782
WB0665-A 65000 1500 228,6 228,6 650 350 258 688 225 688
WB0665-B 65000 1500 232,5 232,5 650 385 299 770 266 832
WB0670-A 90000 1400 228,6 228,6 700 370 298 786 263 914
WB0670-B 90000 1400 271 271 700 450 345 880 310 1241
WB0680-A 120000 1200 279,4 279,4 800 450 338 866 303 1350
WB0680-B 120000 1200 304,8 304,8 800 490 365 920 330 1570
WB0690-A 180000 1100 304,8 304,8 900 480 338 878 297 1601
WB0690-B 180000 1100 366,9 366,9 900 590 399 1000 358 2295
CAD Bezeichnung
TKN
ft-lbs
nmax
rpm
d1f max
inch
d2f max
inch
D1
inch
D2
inch
C1
inch
L
inch
L2
inch
Gwub
lbs
  WB0624-A 1844 4100 3.252 3.252 9.449 5.512 5.118 14.173 4.449 127.87
  WB0624-B 1844 4100 3.752 3.752 9.449 5.906 5.906 15.748 5.236 149.91
  WB0630-A 4425 3300 4.126 4.126 11.811 6.693 6.299 17.244 5.472 240.30
  WB0630-B 4425 3300 5.000 5.000 11.811 7.874 7.323 19.291 6.496 308.65
  WB0635-A 7744 2800 4.500 4.500 13.780 7.087 7.087 18.819 6.260 306.44
  WB0635-B 7744 2800 6.252 6.252 13.780 9.843 9.094 22.835 8.268 524.70
  WB0640-A 11801 2450 5.126 5.126 15.748 8.268 7.480 20.157 6.575 447.54
  WB0640-B 11801 2450 7.000 7.000 15.748 11.024 9.409 24.016 8.504 707.68
  WB0645-A 15489 2200 6.252 6.252 17.717 9.843 7.874 20.945 6.968 586.43
  WB0645-B 15489 2200 7.362 7.362 17.717 11.811 9.409 24.016 8.504 850.99
  WB0650-A 21021 2000 6.500 6.500 19.685 10.630 8.976 23.937 7.835 837.76
  WB0650-B 21021 2000 8.000 8.000 19.685 12.992 10.984 27.953 9.843 1181.68
  WB0655-A 33191 1800 7.252 7.252 21.654 11.024 8.976 23.937 7.835 941.37
  WB0655-B 33191 1800 8.563 8.563 21.654 13.780 10.984 27.953 9.843 1351.43
  WB0660-A 40566 1650 8.375 8.375 23.622 12.992 10.157 26.693 9.016 1311.75
  WB0660-B 40566 1650 9.154 9.154 23.622 15.157 11.772 29.921 10.630 1724.02
  WB0665-A 47942 1500 9.000 9.000 25.591 13.780 10.157 27.087 8.858 1516.78
  WB0665-B 47942 1500 9.154 9.154 25.591 15.157 11.772 30.315 10.472 1834.25
  WB0670-A 66381 1400 9.000 9.000 27.559 14.567 11.732 30.945 10.354 2015.03
  WB0670-B 66381 1400 10.669 10.669 27.559 17.717 13.583 34.646 12.205 2735.94
  WB0680-A 88508 1200 11.000 11.000 31.496 17.717 13.307 34.094 11.929 2976.24
  WB0680-B 88508 1200 12.000 12.000 31.496 19.291 14.370 36.220 12.992 3461.26
  WB0690-A 132763 1100 12.000 12.000 35.433 18.898 13.307 34.567 11.693 3529.60
  WB0690-B 132763 1100 14.445 14.445 35.433 23.228 15.709 39.370 14.094 5059.61

Charakteristische Eigenschaften

RINGFEDER® TNB Bauart BHDD

Dreiteilige Ausführung mit radial frei aushebbarem Mittelteil und VkR Puffer. Einfacher Austausch der elastischen Puffer ohne axiale Verschiebung der gekuppelten Maschinen. Einfache Montage des Antriebsstrangs durch einsetzbaren Mittelteil gegeben.

Eigenschaften allgemein

  • Drehelastisch, gleicht winkligen, radialen und axialen Wellenversatz aus
  • Auf Druck beanspruchte Puffer
  • Puffer radial austauschbar ohne Verschieben der Aggregate
  • Elastomere verschiedener Shore-Härten, einsetzbar von –30°C bis +100°C
  • Außendurchmesser bis 900 mm
  • Bohrungen bis 400 mm
  • Drehmomente bis TKn = 260000 Nm / TKmax = 780000 Nm
  • Drehzahlen bis nmax = 4100 min-1


EINLEITUNG

Die drehnachgiebige, durchschlagsichere Klauenkupplung RINGFEDER® TNB ist in allen Richtungen beweglich und gleicht daher Wellenverlagerungen der zu verbindenden Maschinen in winkliger, radialer und axialer Richtung aus. Verlagerungen können z. B. durch Montageungenauigkeiten, Bewegungen oder Setzerscheinungen hervorgerufen werden.

Drehschwingung vermeiden

Durch ihre Drehnachgiebigkeit können gefährliche Drehschwingungen aus dem Betriebsbereich von Maschinenanlagen in Drehzahlgebiete verlagert werden, in denen keine negativen Auswirkungen zu erwarten sind. Die elastischen Puffer besitzen eine hohe Werkstoffdämpfung, die den Kupplungen die Fähigkeit verleiht, beim Durchfahren gefährdeter Drehzahlbereiche die Resonanzüberhöhungen in Grenzen zu halten und somit die gekuppelten Maschinen vor einem Schaden zu schützen. Die Kupplungen mildern zudem Drehmomentstöße und lassen ein durch Stoß angeregtes Schwingungssystem aufgrund der Werkstoffdämpfung sehr rasch zur Ruhe kommen. Die Weiterleitung von Körperschall wird verhindert.

Elastomer-Werkstoffe

Die elastischen Puffer der RINGFEDER® TNB sind aus Butadien-Nitril-Kautschuk (Pb82) oder aus Polyurethan (VkR, VkW). Die schwarzen Puffer aus Pb82 sind in der Regel elektrisch leitfähig und verhindern somit u. a. ungewünschte statische Aufladungen. Die roten (VkR) und die weißen Puffer (VkW) ermöglichen eine elektrische Isolierung zwischen den gekuppelten Maschinen, sofern keine andersartig gestaltete elektrisch leitende Verbindung besteht. Die Belastbarkeit der einzelnen Elastomer-Werkstoffe wird durch ihre Shore- Härte gekennzeichnet. Aus der Höhe dieser Werte kann man indirekt auf die übertragbaren Drehmomente der Kupplung und auf deren Federsteifigkeiten schließen. Näheres siehe technisches Datenblatt.

Umgebungsbedingungen

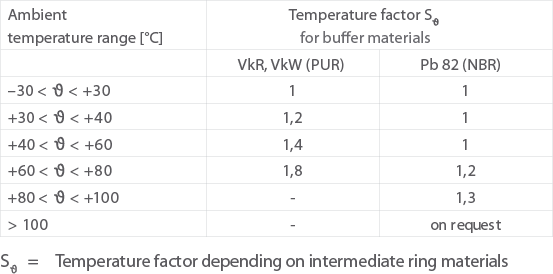

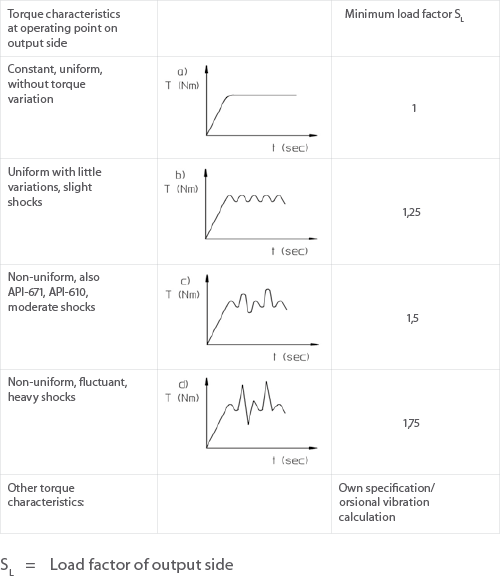

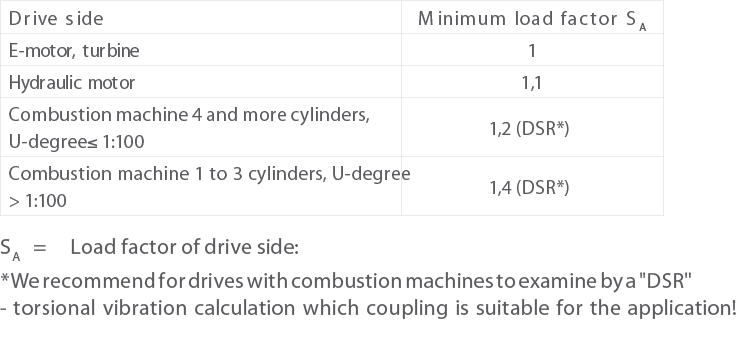

Die verwendeten Elastomer-Werkstoffe eignen sich für einen Umgebungs-Temperaturbereich von –30 °C bis +100 °C. Bei höheren Umgebungstemperaturen bitte anfragen. Der Einfluss der Temperatur auf die Bestimmung der Kupplungsgröße ist in den nachstehenden Auslegungsrichtlinien näher erläutert. Die Kupplung darf nur in normaler Industrieluft betrieben werden. Aggressive Medien können Kupplungsbauteile, Schrauben und elastische Elemente angreifen und stellen damit eine Gefahr für die Funktionssicherheit der Kupplung dar. Die Kupplung kann konform zur europäischen (ATEX)Richtlinie 2014/34/EU (Anhang X), erklärt werden. Nehmen Sie für die Konformitätserklärung nach 2014/34/EU und bei Einfluss durch aggressive Umgebungsmedien Rücksprache mit RINGFEDER POWER TRANSMISSION.



Downloads

Product Paper Elastische Klauenkupplungen RINGFEDER® GWE, TNM, TNS, TNB

Product Paper Elastische Klauenkupplungen RINGFEDER® GWE, TNM, TNS, TNB

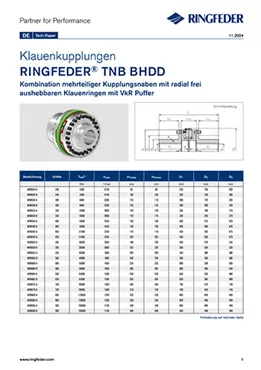

Tech Paper Elastische Klauenkupplungen RINGFEDER® TNB BHDD
