Elastische Klauenkupplungen GWE Z5106.1 | RINGFEDER®

Ausgleichskupplung mit Klemmnaben in Halbschalenbauweise für große Wellenabstände

Wie die GWE Z5104.1 wird auch diese Ausgleichskupplung RINGFEDER® GWE Z5106.1 für die Überbrückung großer Wellenabstände eingesetzt. Durch Klemmnaben in Halbschalenbauweise erweitern sich die bekannten Vorzüge um den Vorteil der einfachen radialen Montage auf die zuvor ausgerichteten Wellen. Sie besteht aus zwei RINGFEDER® GWE 5106, die durch ein Präzisionszwischenrohr aus Aluminium verbunden werden. Die Wellentoleranz sollte innerhalb der Passungstoleranz „g6“ bis „h7“ liegen.

GWE Z5106.1

Download der CAD-Daten ist nach dem Login verfügbar.

CAD

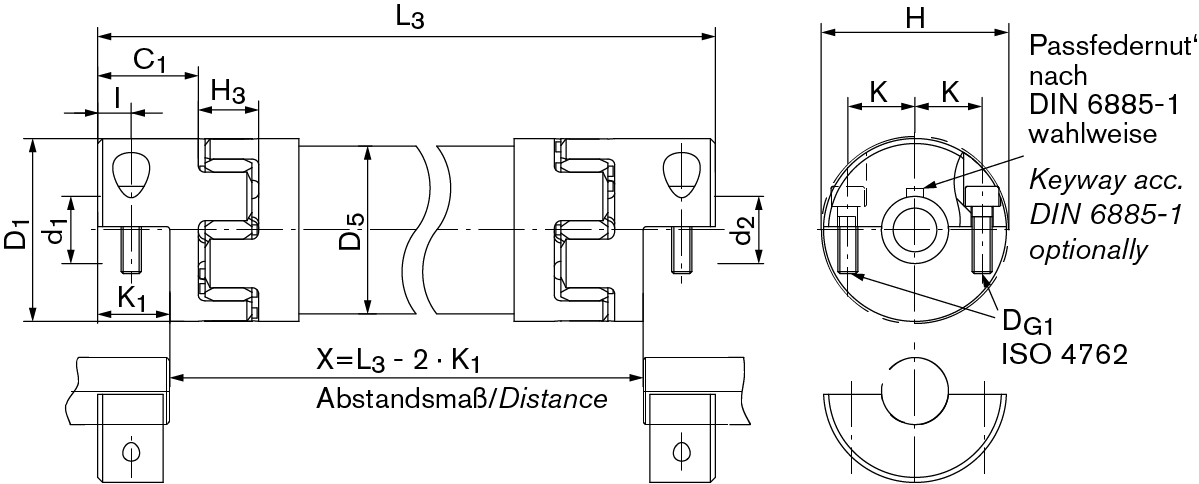

Größe
d1min
mm
d1max
mm
D1
mm
D5
mm
H
mm
H3
mm
K1
mm
L3min
mm
L3max
mm
T
Nm
TA1
Nm
14 5 16 30 30 32,0 13 9,0 85 3000 12,5 2
19 6 20 40 40 46,0 16 19,0 146 3000 17 11
24 10 32 55 50 57,0 18 21,0 180 3000 60 15
28 10 38 65 60 71,0 20 23,5 216 3000 160 32
38 12 48 80 80 83,0 24 33,0 266 3000 325 38
42 14 54 95 90 95,0 26 35,0 280 3000 450 84
48 15 60 105 100 104,5 28 41,0 296 3000 525 145
CAD Größe
d1min
inch
d1max
inch
D1
inch
D5
inch
H
inch
H3
inch
K1
inch
L3min
inch
L3max
inch
T
ft-lbs
TA1
ft-lbs
  14 0.197 0.630 1.181 1.181 1.260 0.512 0.354 3.346 118.110 9 1.5
  19 0.236 0.787 1.575 1.575 1.811 0.630 0.748 5.748 118.110 13 8
  24 0.394 1.260 2.165 1.969 2.244 0.709 0.827 7.087 118.110 44 11
  28 0.394 1.496 2.559 2.362 2.795 0.787 0.925 8.504 118.110 118 24
  38 0.472 1.890 3.150 3.150 3.268 0.945 1.299 10.472 118.110 240 28
  42 0.551 2.126 3.740 3.543 3.740 1.024 1.378 11.024 118.110 332 62
  48 0.591 2.362 4.134 3.937 4.114 1.102 1.614 11.654 118.110 387 107

Charakteristische Eigenschaften

Spielfreie Klauenkupplungen RINGFEDER® GWE

Spielfreie Klauenkupplungen RINGFEDER® GWE werden im Maschinenbau eingesetzt, wo eine hohe Positioniergenauigkeit bei stark beschleunigten Vorgängen eine Schwingungsdämpfung erfordern und bevorzugt steckbare Kupplungslösungen zum Einsatz kommen.

Vorteile

  • Spielfrei, durch Vorspannung
  • Steckbar
  • Schwingungsdämpfend
  • Drehmomente von 0,5 – 650 Nm
  • Ausgleich von radialem, axialem, und winkligem Wellenversatz
  • Elektrisch isolierend

Anwendungen

  • Messantriebe
  • Präzisionsantriebe
  • Vorschubantriebe
  • Schleif- und Fräs-Spindeln
  • Werkzeugmaschinen
  • Verpackungsmaschinen
  • Robotertechnik
  • Transferzentren
  • Mehrspindelköpfen
  • Holzbearbeitungsmaschinen
  • Textilmaschinen
  • Fördertechnik
  • Lineartechnik
  • Mess- und Regeltechnik
  • Prüfstandsbau

Technische Beschreibung

Jede Nabe der RINGFEDER® GWE Klauenkupplung hat stirnseitig konkav geformte Klauen. Die Funktionen der Kupplung, Drehmoment zu übertragen und auftretende Stöße zu dämpfen und zudem unvermeidbare Wellenversätze auszugleichen, werden ermöglicht durch das Zusammenstecken zweier Naben und das Ausfüllen des entstehenden Freiraumes durch einen Elastischen Zahnkranz. Um auch im Reversierbetrieb eine hohe Positionsgenauigkeit zu erreichen, sind die GWE Klauenkupplung spielfrei. Die Spielfreiheit der Kupplung ergibt sich durch die Druckvorspannung der Einzelpuffer des Elastomerzahnkranzes. Durch die unterschiedlichen Shorehärten des Zahnkranzes, die einhergeht mit der Verdrehsteifigkeit, besteht die Möglichkeit den gesamte Antriebsstrang drehschwingungstechnisch zu optimieren. Detaillierte Informationen werden zu den Technischen Daten der Zahnkränze ausgewiesen.

Eigenschaften GWE Z5106.1

  • Geringe Massen durch Naben und Präzisionszwischenrohr aus Aluminium
  • Optimierung der Schwingungsdämpfung durch verschiedenen Elastomersternhärten
  • Standardmäßig mit rotem Elastomerstern. Bis Größe 55 in 98 Shore A und ab Größe 65 in 95 Shore A
  • Wellenabstand bis zu 3000 mm überbrückbar
  • Durchschlagsicher und elektrisch isolierend
  • Kupplungsnaben optional mit Passfedernuten nach DIN 6885-1
