Ausgleichskupplung mit Außenkonus

RINGFEDER® GWE 5112
ist eine spielfreie Ausgleichskupplung mit Außenkonus, die auch für höchste Drehzahlen geeignet ist. Der dazu benötigte bestmögliche Rundlauf der Kupplungsteile wird durch den symmetrischen Aufbau und die präzise Fertigung ermöglicht.

Durch das Anziehen der leicht zugänglichen Verschraubung des kegeligen Außenspannringes wird eine hohe Klemmkraft auf der Welle erzeugt, die dem Fliehkrafteinfluss entgegenwirkt und die Drehmomentübertragung positiv beeinflusst. Die Wellentoleranz sollte innerhalb der Passungstoleranz „g6“ bis „h7“ liegen.

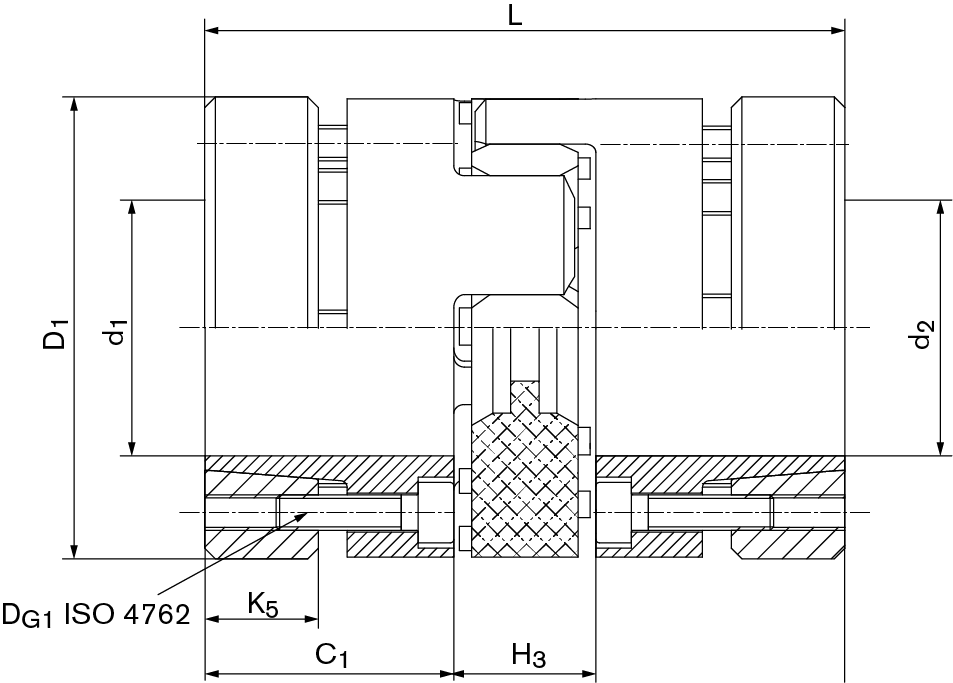

GWE 5112

Download der CAD-Daten ist nach dem Login verfügbar.

CAD
Größe
d1min
mm
d1max
mm
C1
mm
D1
mm
H3
mm
L
mm
T
Nm
nmax
1/min
DG1
mm
TA1
Nm
14 6 14 18,5 32 13 50 12,5 25400 3 1,8
19 8 20 25 40 16 66 17 19000 4 3
24 11 25 30 55 18 78 60 13800 5 6
28 15 36 35 65 20 90 160 11700 5 6
38 20 41 45 80 24 114 325 9550 6 10
42 25 50 50 95 26 126 450 8050 8 35
48 28 55 56 105 28 140 525 7200 10 69
CAD Größe
d1min
inch
d1max
inch
C1
inch
D1
inch
H3
inch
L
inch
T
ft-lbs
nmax
rpm
DG1
mm
TA1
ft-lbs
  14 0.236 0.551 0.728 1.26 0.512 1.969 9 25400 3 1.3
  19 0.315 0.787 0.984 1.575 0.63 2.598 13 19000 4 2.2
  24 0.433 0.984 1.181 2.165 0.709 3.071 44 13800 5 4.5
  28 0.591 1.417 1.378 2.559 0.787 3.543 118 11700 5 4.5
  38 0.787 1.614 1.772 3.15 0.945 4.488 240 9550 6 7.5
  42 0.984 1.969 1.969 3.74 1.024 4.961 332 8050 8 26
  48 1.102 2.165 2.205 4.134 1.102 5.512 387 7200 10 51

Charakteristische Eigenschaften

Spielfreie Klauenkupplungen RINGFEDER® GWE

Spielfreie Klauenkupplungen RINGFEDER® GWE werden im Maschinenbau eingesetzt, wo eine hohe Positioniergenauigkeit bei stark beschleunigten Vorgängen eine Schwingungsdämpfung erfordern und bevorzugt steckbare Kupplungslösungen zum Einsatz kommen.

Vorteile

  • Spielfrei, durch Vorspannung
  • Steckbar
  • Schwingungsdämpfend
  • Drehmomente von 0,5 – 650 Nm
  • Ausgleich von radialem, axialem, und winkligem Wellenversatz
  • Elektrisch isolierend

Anwendungen

  • Messantriebe
  • Präzisionsantriebe
  • Vorschubantriebe
  • Schleif- und Fräs-Spindeln
  • Werkzeugmaschinen
  • Verpackungsmaschinen
  • Robotertechnik
  • Transferzentren
  • Mehrspindelköpfen
  • Holzbearbeitungsmaschinen
  • Textilmaschinen
  • Fördertechnik
  • Lineartechnik
  • Mess- und Regeltechnik
  • Prüfstandsbau

Technische Beschreibung

Jede Nabe der RINGFEDER® GWE Klauenkupplung hat stirnseitig konkav geformte Klauen. Die Funktionen der Kupplung, Drehmoment zu übertragen und auftretende Stöße zu dämpfen und zudem unvermeidbare Wellenversätze auszugleichen, werden ermöglicht durch das Zusammenstecken zweier Naben und das Ausfüllen des entstehenden Freiraumes durch einen Elastischen Zahnkranz. Um auch im Reversierbetrieb eine hohe Positionsgenauigkeit zu erreichen, sind die GWE Klauenkupplung spielfrei. Die Spielfreiheit der Kupplung ergibt sich durch die Druckvorspannung der Einzelpuffer des Elastomerzahnkranzes. Durch die unterschiedlichen Shorehärten des Zahnkranzes, die einhergeht mit der Verdrehsteifigkeit, besteht die Möglichkeit den gesamte Antriebsstrang drehschwingungstechnisch zu optimieren. Detaillierte Informationen werden zu den Technischen Daten der Zahnkränze ausgewiesen.

Eigenschaften GWE 5112

  • Naben bis Größe 38 aus Aluminium, ab Größe 42 aus Stahl
  • Außenspannring aus Stahl
  • Hoher Rundlauf der montagefreundlichen Kupplung
  • Optimierung der Schwingungsdämpfung durch verschiedenen Elastomersternhärten
  • Standardmäßig mit rotem Elastomerstern 98 SH A
  • Durchschlagsicher und elektrisch isolierend
