Metallbalgkupplungen GWB AKN | RINGFEDER®

Die Metallbalgkupplungen der Baureihe 'AKN' zeichnen sich durch bewährte Qualität und ein Höchstmaß an Torsionssteife aus. Die reduzierten Wellen im Bauteil sorgen für eine hohe Steifigkeit bei gleichzeitigem Ausgleich von radialem, axialem und winkligem Versatz. Die Wellenverbindung erfolgt beidseitig über Klemmnaben.

GWB AKN

Download der CAD-Daten ist nach dem Login verfügbar.

CAD

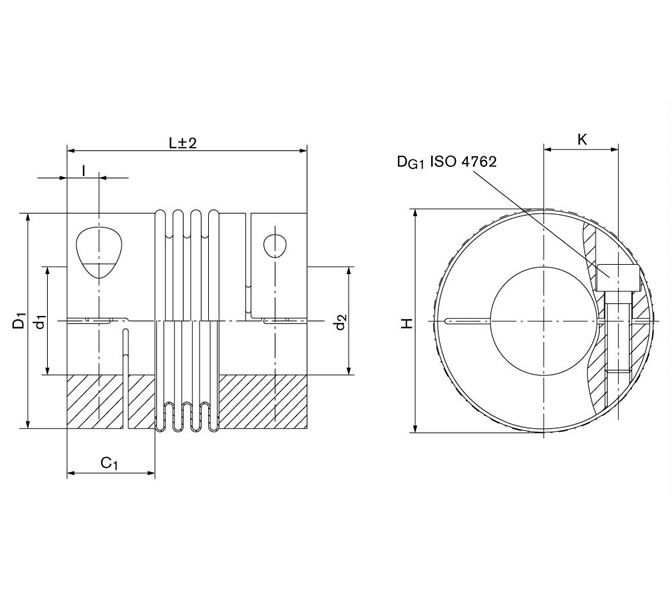

Größe
L
mm
d1min
mm
d1max
mm
H
mm
T
Nm
nmax
1/min
ΔKa
mm
ΔKw
Grad
ΔKr
mm
DG1
mm
TA1
Nm
18 63 8 26 48 22 12700 0,5 1,5 0,2 5 6
30 65 10 30 56 36 10200 0,4 1,0 0,1 6 12
60 78 12 35 67 75 8600 0,4 1,0 0,1 8 30
80 90 14 42 84 95 6800 0,4 1,0 0,2 10 60
150 90 14 42 84 180 6800 0,4 1,0 0,2 10 85
200 99 22 46 93 240 6300 0,4 1,0 0,2 12 100
300 104 24 60 110 360 5900 0,4 1,0 0,2 12 120
500 111 35 64 122 600 4900 0,5 1,0 0,2 14 190
CAD Größe
L
inch
d1min
inch
d1max
inch
H
inch
T
ft-lbs
nmax
rpm
ΔKa
inch
ΔKw
degree
ΔKr
inch
DG1
mm
TA1
ft-lbs
  18 2.480 0.315 1.024 1.850 16 12700 0.02 1.5 0.008 5 4.5
  30 2.559 0.394 1.181 2.205 27 10200 0.016 1.0 0.004 6 9
  60 3.071 0.472 1.378 2.638 55 8600 0.016 1.0 0.004 8 22
  80 3.543 0.551 1.654 3.307 70 6800 0.016 1.0 0.008 10 45
  150 3.543 0.551 1.654 3.307 133 6800 0.016 1.0 0.008 10 63
  200 3.898 0.866 1.811 3.661 177 6300 0.016 1.0 0.008 12 74
  300 4.094 0.945 2.362 4.331 266 5900 0.016 1.0 0.008 12 86
  500 4.370 1.378 2.520 4.803 443 4900 0.02 1.0 0.008 14 140

Charakteristische Eigenschaften

  • Spielfreie Drehmomentübertragung
  • Hohe Verdrehsteife, exakte Übertragung des Drehwinkels
  • Unterschiedliche Drehfedersteifen
  • Kleine Baumaße, geringes Trägheitsmoment
  • Metallbalg aus rostfreiem Edelstahl
  • Einfache und betriebssichere Montage
  • Ausgleich von radialem, axialem und winkligem Wellenversatz
  • Kein Verschleiß, wartungsfrei, keine Stillstandzeiten
  • Temperatur unempfindlich von -30°C bis +100°C
  • Nenndrehmomente von 0,1 – 5000 Nm

Vorteile

  • 100% Kontrolle und Nachverfolgbarkeit durch individuelle Kennzeichnung
  • Höhere Drehmomente bei gleicher Baugröße
  • Kompaktere Bauweise
  • Vergrößerte Bohrungsbereiche
  • Kundenspezische Lösungen
  • Höhere Sicherheit in der Anwendung, z.B. keine falschen Schraubenanzugsmomente

Spielfreie Metallbalgkupplungen werden im Maschinenbau eingesetzt wo ein Drehmoment oder eine Drehbewegung mit möglichst großer Winkelgenauigkeit von Welle zu Welle übertragen werden muss.

  • Pumpen mit axialen und vertikalen Antrieben
  • Hochdynamische Portalantriebe
  • Spindelhubeinheiten
  • Lineareinheiten
  • Verpackungsmaschinen
  • Werkzeugmaschinen
  • Sondermaschinen

Baureihe AKN

  • Metallbalgkupplung mit Klemmnaben, kurzer Baulänge und erhöhter Drehfedersteife

Eigenschaften

  • Metallbalg aus rostfreiem Stahl, Naben aus Aluminium
  • Die Wellentoleranz sollte innerhalb der Passungstoleranz “g6“ oder “h7“ liegen
  • Die Kontaktflächen müssen öl- und fettfrei sein
  • Ausführungen mit Passfedernut DIN 6885-1 optional
  • Sonderausführung in Edelstahl optional

Downloads

Product Paper Metallbalgkupplungen RINGFEDER® GWB

Product Paper Metallbalgkupplungen RINGFEDER® GWB

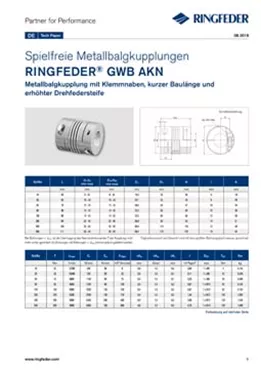

Tech Paper Metallbalgkupplungen RINGFEDER® GWB AKN
