Elastische Klauenkupplungen TNS SV | RINGFEDER®

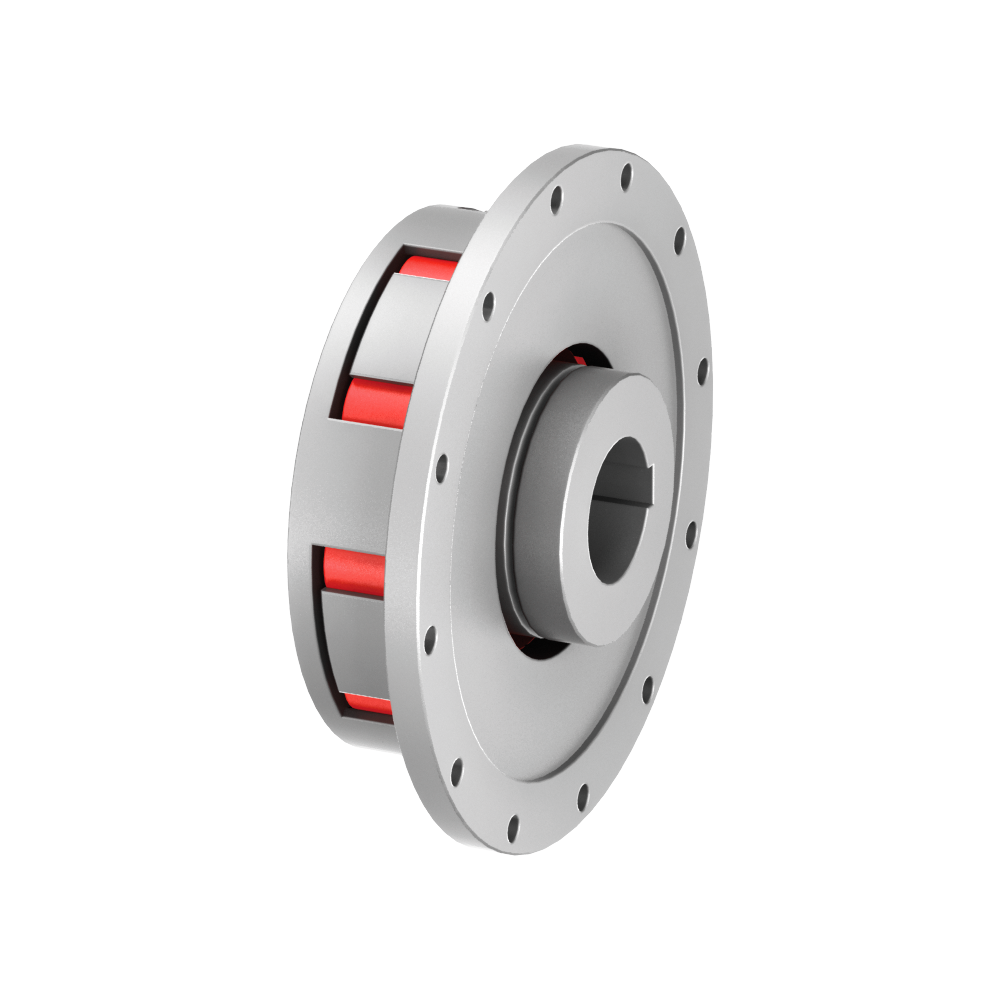

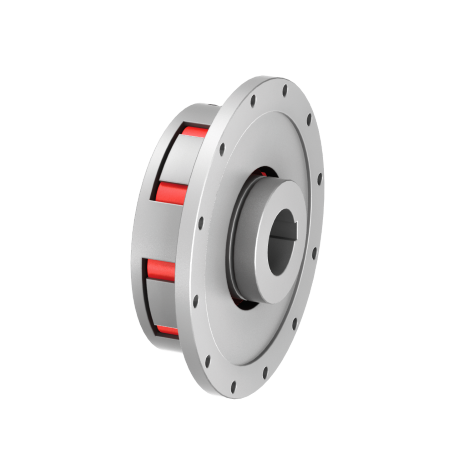

Die RINGFEDER® TNS SV-Kupplung ist eine drehelastische und durchschlagsichere und kurzbauende Klauenkupplung insbesondere geeignet für den Anbau an hydrodynamische Turbokupplungen. Sie gleicht winkligen, radialen und axialen Wellenversatz innerhalb festgelegter Bereiche aus. Die Kupplung überträgt das Drehmoment über druckbeanspruchte, elastische Puffer aus synthetischem Gummi (Pb), im Standard Pb82, oder Polyurethan (Vk), die miteinander zu einem Zwischenring verbunden sind. Der elastische Zwischenring kann Stöße und Drehschwingungen dämpfen und ist ölbeständig. Zwischenringe aus Perbunan sind elektrisch leitfähig. Die Kupplung ist in jeder Drehrichtung und Einbaulage einsetzbar.

TNS SV

Download der CAD-Daten ist nach dem Login verfügbar.

CAD

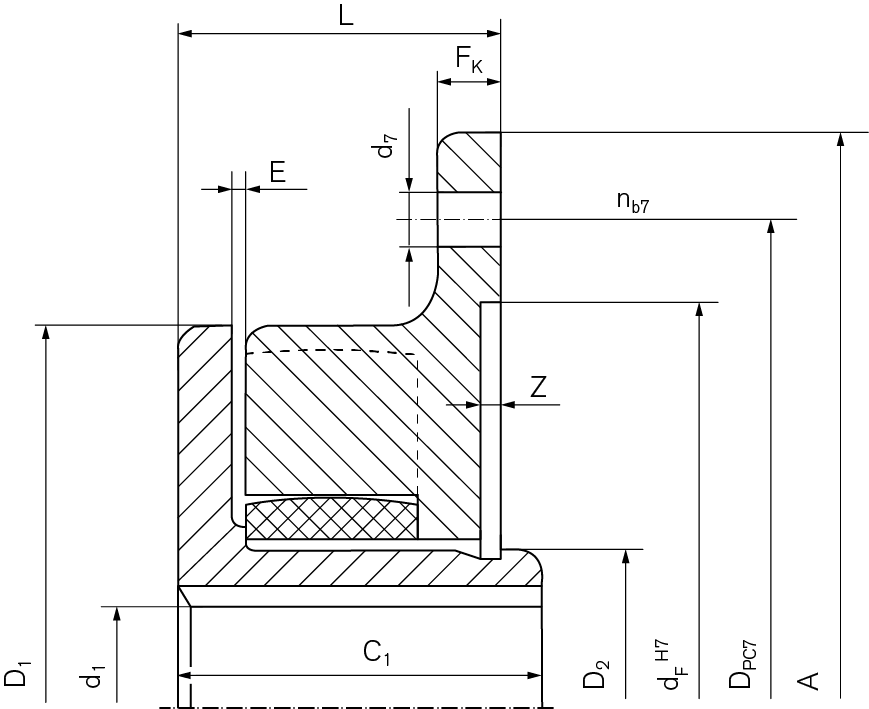

Bezeichnung
Größe
TKN
Nm
nmax
1/min
d1kmax
mm
A
mm
D1
mm
C1
mm
DPC7
mm
L
mm
Gwub
kg
WS1410 100 70 7250 27 145 105 50 128 42 1,7
WS1412 125 128 6000 34 170 126 57 148 47 2,8
WS1414 145 220 5250 42 194 145 65 172 55 4,3
WS1417 170 340 4500 58 220 170 75 195 60 6,8
WS1420 200 590 3750 65 250 200 85 228 65 10,4
WS1423 230 900 3250 70 290 230 90 265 70 13,4
WS1426 260 1400 3000 90 335 260 110 310 85,5 22,8
WS1430 300 2090 2500 105 385 300 130 360 100 36,2
WS1436-0650 360 3450 2150 140 455 360 175 420 123 71,4
WS1436-0750 360 3450 2150 140 514 360 175 480 125 75,4
WS1440 400 4750 1900 160 514 400 180 480 125 94,9
WS1440-0866 400 4750 1900 160 595 400 180 555 125 99,5
CAD Bezeichnung
Größe
TKN
ft-lbs
nmax
rpm
d1kmax
inch
A
inch
D1
inch
C1
inch
DPC7
inch
L
inch
Gwub
lbs
  WS1410 100 52 7250 1.063 5.709 4.134 1.969 5.039 1.654 3.75
  WS1412 125 94 6000 1.339 6.693 4.961 2.244 5.827 1.850 6.17
  WS1414 145 162 5250 1.654 7.638 5.709 2.559 6.772 2.165 9.48
  WS1417 170 251 4500 2.283 8.661 6.693 2.953 7.677 2.362 14.99
  WS1420 200 435 3750 2.559 9.843 7.874 3.346 8.976 2.559 22.93
  WS1423 230 664 3250 2.756 11.417 9.055 3.543 10.433 2.756 29.54
  WS1426 260 1033 3000 3.543 13.189 10.236 4.331 12.205 3.366 50.27
  WS1430 300 1542 2500 4.134 15.157 11.811 5.118 14.173 3.937 79.81
  WS1436-0650 360 - 650 2545 2150 5.512 17.913 14.173 6.890 16.535 4.843 157.41
  WS1436-0750 360 - 750 2545 2150 5.512 20.236 14.173 6.890 18.898 4.921 166.23
  WS1440 400 3503 1900 6.299 20.236 15.748 7.087 18.898 4.921 209.22
  WS1440-0866 400 - 866 3503 1900 6.299 23.425 15.748 7.087 21.850 4.921 219.36

Charakteristische Eigenschaften

RINGFEDER® TNS Bauart SV

Einteilige Elastische Klauenkupplung mit Innennabe und Klauenflansch.
Der Zwischenring kann nach Verschieben einer Welle mit montierter Nabe ausgewechselt werden.

Informationen

  • Standard-Material des Zwischenrings: Pb82
  • Einbaumaß L nicht unterschreiten. Axiale Verschiebungen z.B. durch Wärmedehnungen der zu verbindenden Wellen durch Zugaben beim Maß L berücksichtigen.

Eigenschaften allgemein

  • Drehelastisch, gleicht winkligen, radialen und axialen Wellenversatz aus
  • Auf Druck beanspruchte Zwischenringe
  • Elastomere verschiedener Shore-Härten, einsetzbar von –30°C bis +100°C
  • Kupplungsaußendurchmesser bis 400 mm, Flanschaußendurchmesser 690 mm.
  • Bohrung bis max. 160 mm
  • Drehmomente mit VkR Zwischenringe bis TKn = 8900 Nm / TKmax = 26,700 Nm
  • Drehzahlen bis nmax = 7250 min-1
  • Flanschausführung kurzbauend.

EINLEITUNG

Die drehnachgiebige, durchschlagsichere Klauenkupplung RINGFEDER® TNS ist in allen Richtungen beweglich und gleicht daher Wellenverlagerungen der zu verbindenden Maschinen in winkliger, radialer und axialer Richtung innerhalb festgelegter Grenzen aus. Verlagerungen können z. B. durch Montageungenauigkeiten, Bewegungen oder Setzerscheinungen hervorgerufen werden.

Der elastische Zwischenring

Das Drehmoment wird bei der RINGFEDER® TNS über einen druckbeanspruchten, elastischen Zwischenring übertragen. Der elastische Zwischenring dämpft Stöße und Drehschwingungen, ist ölbeständig und weitgehend temperaturunempfindlich.
Die Tragfähigkeit der verschiedenen Elastomer-Werkstoffe wird durch ihre Shore-Härte gekennzeichnet. Zur Identifizierung sind die Zwischenringe mit verschiedenen Tragfähigkeiten unterschiedlich gefärbt. Detaillierte Angaben über die Festigkeit und Tragfähigkeit sind im Blatt "Technische Daten" auf Anfrage erhältlich.

Elastomer-Werkstoffe

Die elastischen Zwischenringe sind aus Butadien-Nitril-Kautschuk (Pb82) oder aus Polyurethan (VkR). Die schwarzen Zwischenringe aus Pb82 sind in der Regel elektrisch leitfähig und verhindern somit u. a. ungewünschte statische Aufladungen. Die roten (VkR) ermöglichen eine elektrische Isolierung zwischen den gekuppelten Maschinen, sofern keine andersartig gestaltete elektrisch leitende Verbindung besteht. Die Belastbarkeit der Zwischenringe wird durch ihre Shore- Härte bestimmt. Aus der Höhe dieser Werte kann man indirekt auf die übertragbaren Drehmomente der Kupplung und auf deren Federsteifigkeiten schließen. Näheres siehe technisches Datenblatt.

Drehschwingung vermeiden

Durch die Drehnachgiebigkeit der Zwischenringe können gefährliche Drehschwingungen aus dem Betriebsbereich von Maschinenanlagen in Drehzahlgebiete verlagert werden, in denen keine negativen Auswirkungen zu erwarten sind. Die elastischen Einzelpuffer der Zwischenringe besitzen eine hohe Werkstoffdämpfung, die den Kupplungen die Fähigkeit verleiht, beim Durchfahren gefährdeter Drehzahlbereiche die Resonanzüberhöhungen in Grenzen zu halten und somit die gekuppelten Maschinen vor einem Schaden zu schützen. Die Kupplungen mildern zudem Drehmomentstöße und lassen ein durch Stoß angeregtes Schwingungssystem aufgrund der Werkstoffdämpfung sehr rasch zur Ruhe kommen. Die Weiterleitung von Körperschall wird verhindert.


Umgebungsbedingungen

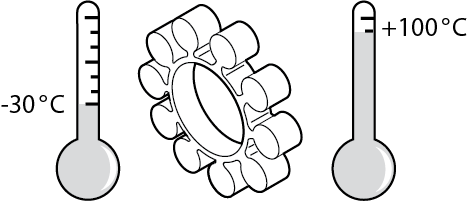

Die verwendeten Elastomer-Werkstoffe eignen sich für einen Umgebungs-Temperaturbereich von –30 °C bis +100 °C. Bei höheren oder niedrigeren Umgebungstemperaturen bitte anfragen. Der Einfluss der Temperatur auf die Bestimmung der Kupplungsgröße ist in den nachstehenden Auslegungsrichtlinien näher erläutert. Die Kupplung darf nur in normaler Industrieluft betrieben werden. Aggressive Medien können Kupplungsbauteile, Schrauben und elastische Elemente angreifen und stellen damit eine Gefahr für die Funktionssicherheit der Kupplung dar. Die Kupplung kann konform zur europäischen (ATEX)Richtlinie 2014/34/EU (Anhang X), erklärt werden. Nehmen Sie für die Konformitätserklärung nach 2014/34/EU und bei Einfluss durch aggressive Umgebungsmedien Rücksprache mit RINGFEDER POWER TRANSMISSION.

Wuchten

Die Kupplung wird im Anforderungsfall nach DIN ISO 21940-11 Güte G 6,3 für 1500 1/min gewuchtet. Andere Qualitäten sind auf Anfrage erhältlich.
