Elastische Klauenkupplungen TNS S-St | RINGFEDER®

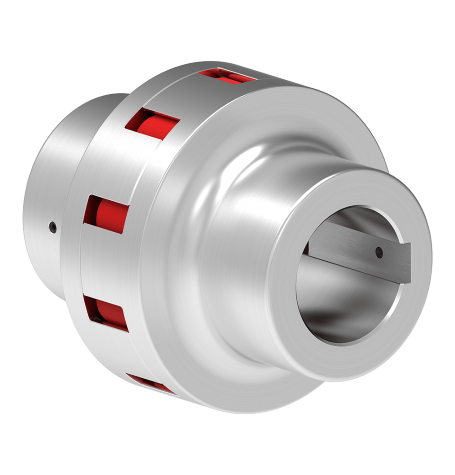

Die RINGFEDER® TNS S-St-Kupplung ist eine drehelastische und durchschlagsichere Klauenkupplung. Sie gleicht winkligen, radialen und axialen Wellenversatz innerhalb festgelegter Bereiche aus. Die Kupplung überträgt das Drehmoment über druckbeanspruchte, elastische Puffer aus synthetischem Gummi (Pb) oder Polyurethan (Vk), im Standard VkR, die miteinander zu einem Zwischenring verbunden sind. Der elastische Zwischenring kann Stöße und Drehschwingungen dämpfen und ist ölbeständig.

TNS S-St

Download der CAD-Daten ist nach dem Login verfügbar.

CAD

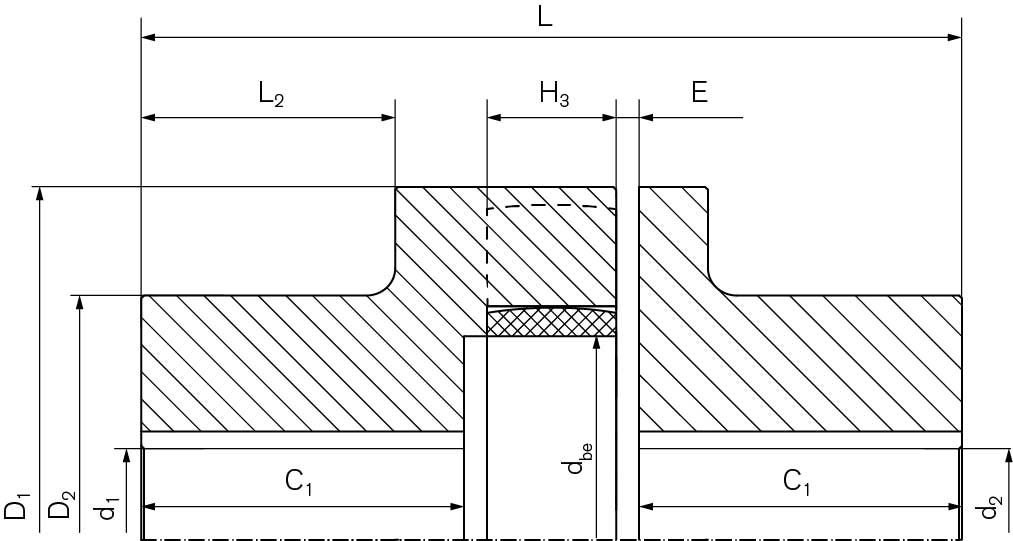

Bezeichnung
Größe
TKN
Nm
TKmax
Nm
nmax
1/min
d1kmax
mm
D2
mm
C1
mm
L
mm
L2
mm
Gwub
kg
WS0105 50 15 40 15000 25 41 30 75 23,5 0,8
WS0107 70 55 160 11000 38 55 38,5 100 31,5 1,8
WS0108 85 75 225 9000 40 60 43,5 110 35 2,7
WS0110 100 130 390 7250 48 75 49,5 125 37,5 4,9
WS0112 125 250 750 6000 55 85 56,5 145 44 7,5
WS0114 145 400 1200 5250 65 95 61 160 47,5 10,6
WS0117 170 630 1900 4500 85 120 75 190 60,5 18,0
WS0120 200 1100 3300 3750 95 135 99 245 79,5 31,0
WS0123 230 1700 5150 3250 105 150 110 270 88,5 43,5
WS0126 260 2650 7950 3000 125 180 112,5 285 88,5 63,0
WS0130 300 3900 11700 2500 140 200 131,5 330 107,5 91,5
WS0136 360 6500 19500 2150 150 210 172 417 140 146,2
WS0140 400 8900 26700 1900 160 225 163,5 400 137 160,4
CAD Bezeichnung

TKN
ft-lbs
TKmax
ft-lbs
nmax
rpm
d1kmax
inch
D2
inch
C1
inch
L
inch
L2
inch
Gwub
lbs
  WS0105 50 11 30 15000 0.984 1.614 1.181 2.953 0.925 1.76
  WS0107 70 41 118 11000 1.496 2.165 1.516 3.937 1.240 3.97
  WS0108 85 55 166 9000 1.575 2.362 1.713 4.331 1.378 5.95
  WS0110 100 96 288 7250 1.890 2.953 1.949 4.921 1.476 10.80
  WS0112 125 184 553 6000 2.165 3.346 2.224 5.709 1.732 16.53
  WS0114 145 295 885 5250 2.559 3.740 2.402 6.299 1.870 23.37
  WS0117 170 465 1401 4500 3.346 4.724 2.953 7.480 2.382 39.68
  WS0120 200 811 2434 3750 3.740 5.315 3.898 9.646 3.130 68.34
  WS0123 230 1254 3798 3250 4.134 5.906 4.606 10.630 3.484 95.90
  WS0126 260 1955 5864 3000 4.921 7.087 4.705 11.220 3.484 138.89
  WS0130 300 2877 8630 2500 5.512 7.874 5.453 12.992 4.232 201.72
  WS0136 360 4794 14383 2150 5.906 8.268 7.087 16.417 5.512 322.32
  WS0140 400 6564 19693 1900 6.299 8.858 6.732 15.748 5.394 353.62

Charakteristische Eigenschaften

RINGFEDER® TNS Bauart S-St

Einteilige Elastische Klauenkupplung mit zwei Standardnaben.
Der Zwischenring kann nur nach Verschieben einer Welle mit montierter Nabe ausgewechselt werden.

Informationen

  • Standard-Material des Zwischenrings: VkR
  • Einbaumaß L nicht unterschreiten. Axiale Verschiebungen z.B. durch Wärmedehnungen der zu verbindenden Wellen durch Zugaben beim Maß L berücksichtigen.

Eigenschaften allgemein

  • Drehelastisch, gleicht winkligen, radialen und axialen Wellenversatz aus
  • Auf Druck beanspruchte Zwischenringe
  • Zwischenringe verschiedener Shore-Härten, einsetzbar von –30°C bis +100°C
  • Außendurchmesser bis 400 mm
  • Bohrung bis 160 mm
  • Drehmomente bis TKn = 13350 Nm / TKmax = 40,000 Nm
  • Drehzahlen bis nmax = 15000 min-1

EINLEITUNG

Die drehnachgiebige, durchschlagsichere Klauenkupplung RINGFEDER® TNS ist in allen Richtungen beweglich und gleicht daher Wellenverlagerungen der zu verbindenden Maschinen in winkliger, radialer und axialer Richtung innerhalb festgelegter Grenzen aus. Verlagerungen können z.B. durch Montageungenauigkeiten, Bewegungen oder Setzerscheinungen hervorgerufen werden:

Der elastische Zwischenring

Das Drehmoment wird bei der RINGFEDER® TNS über einen druckbeanspruchten, elastischen Zwischenring übertragen. Der elastische Zwischenring dämpft Stöße und Drehschwingungen, ist ölbeständig und weitgehend temperaturunempfindlich.
Die Tragfähigkeit der verschiedenen Elastomer-Werkstoffe wird durch ihre Shore-Härte gekennzeichnet. Zur Identifizierung sind die Zwischenringe mit verschiedenen Tragfähigkeiten unterschiedlich gefärbt. Detaillierte Angaben über die Festigkeit und Tragfähigkeit sind im Blatt "Technische Daten" auf Anfrage erhältlich.

Elastomer-Werkstoff

Die elastischen Zwischenringe sind aus Butadien-Nitril-Kautschuk (Pb82) oder aus Polyurethan (VkR, Vk60D). Die schwarzen Zwischenringe aus Pb82 sind in der Regel elektrisch leitfähig und verhindern somit u. a. ungewünschte statische Aufladungen. Die roten (VkR) und die weißen Puffer (Vk60D) ermöglichen eine elektrische Isolierung zwischen den gekuppelten Maschinen, sofern keine andersartig gestaltete elektrisch leitende Verbindung besteht. Die Belastbarkeit der Zwischenringe wird durch ihre Shore- Härte bestimmt. Aus der Höhe dieser Werte kann man indirekt auf die übertragbaren Drehmomente der Kupplung und auf deren Federsteifigkeiten schließen. Näheres siehe technisches Datenblatt.

Drehschwingung vermeiden

Durch die Drehnachgiebigkeit der Zwischenringe können gefährliche Drehschwingungen aus dem Betriebsbereich von Maschinenanlagen in Drehzahlgebiete verlagert werden, in denen keine negativen Auswirkungen zu erwarten sind. Die elastischen Einzelpuffer der Zwischenringe besitzen eine hohe Werkstoffdämpfung, die den Kupplungen die Fähigkeit verleiht, beim Durchfahren gefährdeter Drehzahlbereiche die Resonanzüberhöhungen in Grenzen zu halten und somit die gekuppelten Maschinen vor einem Schaden zu schützen. Die Kupplungen mildern zudem Drehmomentstöße und lassen ein durch Stoß angeregtes Schwingungssystem aufgrund der Werkstoffdämpfung sehr rasch zur Ruhe kommen. Die Weiterleitung von Körperschall wird verhindert.

Umgebungsbedingungen

Die verwendeten Elastomer-Werkstoffe eignen sich für einen Umgebungs-Temperaturbereich von –30 °C bis +100 °C. Bei höheren oder niedrigeren Umgebungstemperaturen bitte anfragen. Der Einfluss der Temperatur auf die Bestimmung der Kupplungsgröße ist in den nachstehenden Auslegungsrichtlinien näher erläutert. Die Kupplung darf nur in normaler Industrieluft betrieben werden. Aggressive Medien können Kupplungsbauteile, Schrauben und elastische Elemente angreifen und stellen damit eine Gefahr für die Funktionssicherheit der Kupplung dar. Die Kupplung kann konform zur europäischen (ATEX)Richtlinie 2014/34/EU (Anhang X), erklärt werden. Nehmen Sie für die Konformitätserklärung nach 2014/34/EU und bei Einfluss durch aggressive Umgebungsmedien Rücksprache mit RINGFEDER POWER TRANSMISSION.

Wuchten

Die Kupplung wird im Anforderungsfall nach DIN ISO 21940-11 Güte G 6,3 für 1500 1/min gewuchtet. Andere Qualitäten sind auf Anfrage erhältlich.
