Elastische Klauenkupplungen TNM ETW | RINGFEDER®

Zweiteilige Ausführung mit Bremscheibe - Bremscheibe aus Sphäroguss

Die RINGFEDER® TNM ETW ist eine drehelastische und durchschlagsichere Klauenkupplung mit Bremsscheibe. Sie gleicht winkligen, radialen und axialen Wellenversatz innerhalb festgelegter Toleranzen aus. Das Drehmoment wird über einen druckbeanspruchten, elastischen Zwischenring übertragen. Der elastische Zwischenring aus synthetischem Gummi (Pb) dämpft Stöße und Drehschwingungen, ist ölbeständig, temperaturunempfindlich und in der Regel elektrisch leitfähig. Er verhindert somit u. a. unerwünschte statische Aufladung. Die Kupplung ist in jeder Drehrichtung und Einbaulage einsetzbar.

TNM ETW

Download der CAD-Daten ist nach dem Login verfügbar.

CAD

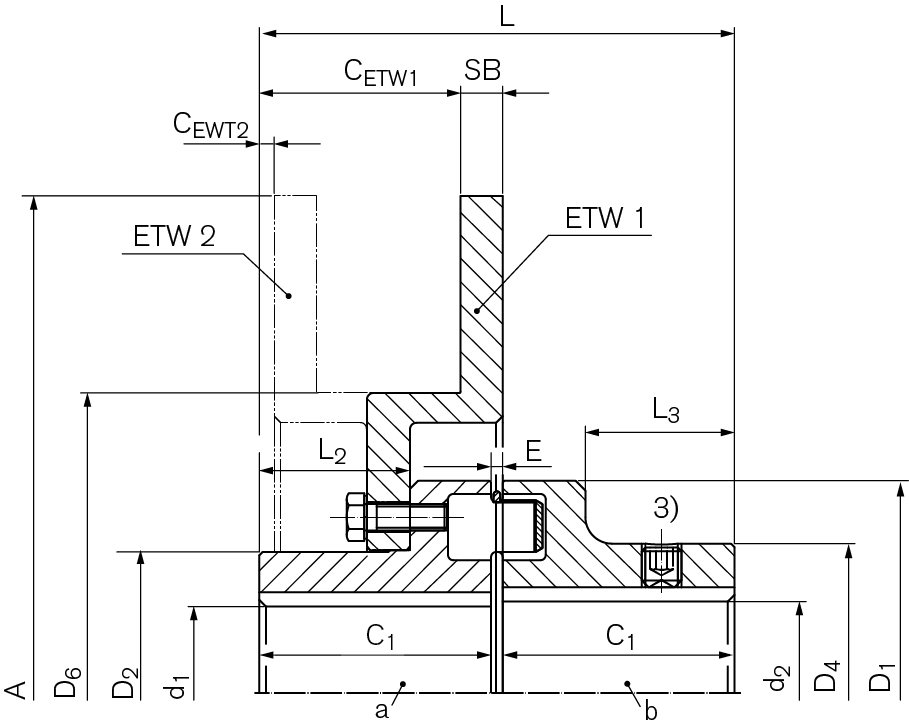

Bezeichnung
A
mm
SB
mm
TKNPb82
Nm
TBR
Nm
nmax
1/min
d1f max
mm
d2f max
mm
D1
mm
C1
mm
L
mm
Gwub
kg
WN0311-250 250 12,7 230 450 4580 41,3 46,1 112 60 123,5 8,8
WN0311-300 300 12,7 230 450 3820 41,3 46,1 112 60 123,5 11,7
WN0312-300 300 12,7 380 550 3820 49,9 54 128 70 143,5 14,6
WN0314-300 300 12,7 600 1000 3820 56 62 148 80 163,5 18,4
WN0316-356 356 12,7 980 1600 3225 68 69,9 168 90 183,5 28,0
WN0316-406 406 12,7 980 1600 2825 68 69,9 168 90 183,5 31,0
WN0319-406 406 12,7 1650 2750 2825 82,6 82,6 194 100 203,5 39,1
WN0319-457 457 12,7 1650 2750 2510 82,6 82,6 194 100 203,5 44,0
WN0321-406 406 12,7 2400 3350 2825 88,4 92,1 214 110 224 48,8
WN0321-514 514 12,7 2400 3350 2510 88,4 92,1 214 110 224,0 53,6
WN0324-457 457 12,7 3700 4200 2510 96,6 104,8 240 120 244 67,0
WN0324-514 514 12,7 3700 4200 2230 96,6 104,8 240 120 244 72,0
WN0326-457 457 12,7 5800 8700 2510 114,3 114,3 265 140 285,5 89,4
WN0326-514 514 12,7 5800 8700 2230 114,3 114,3 265 140 285,5 94,2
WN0329-514 514 12,7 7550 9800 2230 117,5 117,5 295 150 308 113,5
WN0329-610 610 12,7 7550 9800 1880 117,5 117,5 295 150 308 124,5
WN0333-514 514 12,7 9900 10600 2230 139,7 139,7 330 160 328,0 149,3
WN0333-610 610 12,7 9900 10600 1880 139,7 139,7 330 160 328 160,3
WN0337-610 610 12,7 14000 13500 1880 158,8 158,8 370 180 368 212,7
WN0337-711 711 12,7 14000 13500 1615 158,8 158,8 370 180 368 227,9
WN0341-610 610 12,7 20500 16000 1880 174,7 177,8 415 200 408 279,5
WN0341-711 711 12,7 20500 16000 1615 174,7 177,8 415 200 408 294,3
WN0341-812 812 12,7 20500 16000 1410 174,7 177,8 415 200 408 326,4
WN0341-915 915 12,7 20500 16000 1255 174,7 177,8 415 200 408 356,8
CAD Bezeichnung
A
inch
SB
inch
TKNPb82
ft-lbs
TBR
ft-lbs
nmax
rpm
d1f max
inch
d2f max
inch
D1
inch
C1
inch
L
inch
Gwub
lbs
  WN0311-250 9.843 0.50 170 332 4580 1.626 1.815 4.409 2.362 4.862 19.40
  WN0311-300 11.811 0.50 170 332 3820 1.626 1.815 4.409 2.362 4.862 25.79
  WN0312-300 11.811 0.50 280 406 3820 1.965 2.126 5.039 2.756 5.650 32.19
  WN0314-300 11.811 0.50 443 738 3820 2.205 2.441 5.827 3.150 6.437 40.57
  WN0316-356 14.016 0.50 723 1180 3225 2.677 2.752 6.614 3.543 7.224 61.73
  WN0316-406 15.984 0.50 723 1180 2825 2.677 2.752 6.614 3.543 7.224 68.34
  WN0319-406 15.984 0.50 1217 2028 2825 3.252 3.252 7.638 3.937 8.012 86.20
  WN0319-457 17.992 0.50 1217 2028 2510 3.252 3.252 7.638 3.937 8.012 97.00
  WN0321-406 15.984 0.50 1770 2471 2825 3.480 3.626 8.425 4.331 8.819 107.59
  WN0321-514 20.236 0.50 1770 2471 2510 3.480 3.626 8.425 4.331 8.819 118.17
  WN0324-457 17.992 0.50 2729 3098 2510 3.803 4.126 9.449 4.724 9.606 147.71
  WN0324-514 20.236 0.50 2729 3098 2230 3.803 4.126 9.449 4.724 9.606 158.73
  WN0326-457 17.992 0.50 4278 6417 2510 4.500 4.500 10.433 5.512 11.240 197.09
  WN0326-514 20.236 0.50 4278 6417 2230 4.500 4.500 10.433 5.512 11.240 207.68
  WN0329-514 20.236 0.50 5569 7228 2230 4.626 4.626 11.614 5.906 12.126 250.22
  WN0329-610 24.016 0.50 5569 7228 1880 4.626 4.626 11.614 5.906 12.126 274.48
  WN0333-514 20.236 0.50 7302 7818 2230 5.500 5.500 12.992 6.299 12.913 329.15
  WN0333-610 24.016 0.50 7302 7818 1880 5.500 5.500 12.992 6.299 12.913 353.40
  WN0337-610 24.016 0.50 10326 9957 1880 6.252 6.252 14.567 7.087 14.488 468.92
  WN0337-711 27.992 0.50 10326 9957 1615 6.252 6.252 14.567 7.087 14.488 502.43
  WN0341-610 24.016 0.50 15120 11801 1880 6.878 7.000 16.339 7.874 16.063 616.19
  WN0341-711 27.992 0.50 15120 11801 1615 6.878 7.000 16.339 7.874 16.063 648.82
  WN0341-812 31.968 0.50 15120 11801 1410 6.878 7.000 16.339 7.874 16.063 719.59
  WN0341-915 36.024 0.50 15120 11801 1255 6.878 7.000 16.339 7.874 16.063 786.61

Charakteristische Eigenschaften

RINGFEDER® TNM ETW

Zweiteilige Ausführung mit Bremsscheibe aus Sphäroguss. Elastischer Zwischenring in verschiedenen Härten: Standard Pb72, hart Pb82.

Eigenschaften allgemein

  • Drehelastisch, gleicht winkligen, radialen und axialen Wellenversatz aus
  • Auf Druck beanspruchte Zwischenringe
  • Elastomere verschiedener Shore-Härten, einsetzbar von –30°C bis +100°C
  • Wechsel des elast. Rings nur mit Verschieben der angeschlossenen Aggregate (zweiteilige Ausführungen)
  • Bohrungen bis 190 mm
  • Drehmomente bis TKn = 20500 Nm / TKmax = 49000 Nm
  • Drehzahlen bis nmax = 4580 min-1

EINLEITUNG

Die drehnachgiebige Kupplung der Baureihe RINGFEDER® TNM ist in allen Richtungen beweglich und gleicht daher Wellenverlagerungen der zu verbindenden Maschinen in winkliger, radialer und axialer Richtung aus. Verlagerungen können z. B. durch Montageungenauigkeiten, Bewegungen oder Setzerscheinungen hervorgerufen werden.

Drehschwingung vermeiden

Durch ihre Drehnachgiebigkeit können gefährliche Drehschwingungen aus dem Betriebsbereich von Maschinenanlagen in Drehzahlgebiete verlagert werden, in denen keine negativen Auswirkungen zu erwarten sind. Die elastischen Zwischenringe besitzen eine hohe Werkstoffdämpfung, die den Kupplungen die Fähigkeit verleiht, beim Durchfahren gefährdeter Drehzahlbereiche die Resonanzüberhöhungen in Grenzen zu halten und somit die gekuppelten Maschinen vor einem Schaden zu schützen. Die Kupplungen mildern zudem Drehmomentstöße und lassen ein durch Stoß angeregtes Schwingungssystem aufgrund der Werkstoffdämpfung sehr rasch zur Ruhe kommen. Die Weiterleitung von Körperschall wird verhindert.

Elastomer-Werkstoffe

Für die elastischen Elemente der TNM Kupplung werden als Grundwerkstoff synthetische Kautschuke verarbeitet. Sie sind in der Regel elektrisch leitfähig und verhindern somit u. a. ungewünschte statische Aufladungen. Für die elastischen Elemente der RINGFEDER® TNM sind im Standard zwei verschiedene Werkstoffhärten lieferbar.

Pb 72- Nitril-Butadien-Kautschuk (NBR) mit einer Härte von 72 Shore A.
Pb 82- Nitril-Butadien-Kautschuk (NBR) mit einer Härte von 82 Shore A.
Die Belastbarkeit der einzelnen Elastomer-Werkstoffe wird durch ihre Shore- Härte bestimmt. Aus der Höhe dieser Werte kann man indirekt auf die übertragbaren Drehmomente der Kupplung und auf deren Federsteifigkeiten schließen. Näheres siehe technisches Datenblatt.

Umgebungsbedingungen

Die verwendeten Elastomer-Werkstoffe eigenen sich für einen Umgebungs-Temperaturbereich von –30 °C bis +100 °C. Bei höheren Umgebungstemperaturen bitte anfragen. Der Einfluss der Temperatur auf die Bestimmung der Kupplungsgröße ist in den nachstehenden Auslegungsrichtlinien näher erläutert. Die Kupplung darf nur in normaler Industrieluft betrieben werden. Aggressive Medien können Kupplungsbauteile, Schrauben und elastische Elemente angreifen und stellen damit eine Gefahr für die Funktionssicherheit der Kupplung dar. Die Kupplung kann konform zur europäischen (ATEX)Richtlinie 2014/34/EU (Anhang X), erklärt werden. Nehmen Sie für die Konformitätserklärung nach 2014/34/EU und bei Einfluss durch aggressive Umgebungsmedien Rücksprache mit RINGFEDER POWER TRANSMISSION.
