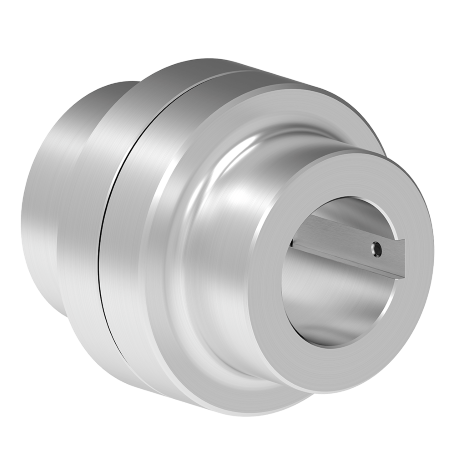

Elastische Klauenkupplungen TNM E | RINGFEDER®

Zweiteilige Ausführung - Standardnaben

Die Kupplung RINGFEDER® TNM E ist eine drehelastische und durchschlagsichere Klauenkupplung. Sie gleicht winkligen, radialen und axialen Wellenversatz innerhalb festgelegter Bereiche aus. Die Kupplung überträgt das Drehmoment über elastische Puffer aus synthetischem Gummi (Pb), die zu einem Zwischenring miteinander verbunden sind. Der Zwischenring kann Stöße und Drehschwingungen dämpfen, er ist ölbeständig und elektrisch leitfähig. Die Kupplung ist in jeder Drehrichtung und Einbaulage einsetzbar.

TNM E

Download der CAD-Daten ist nach dem Login verfügbar.

CAD

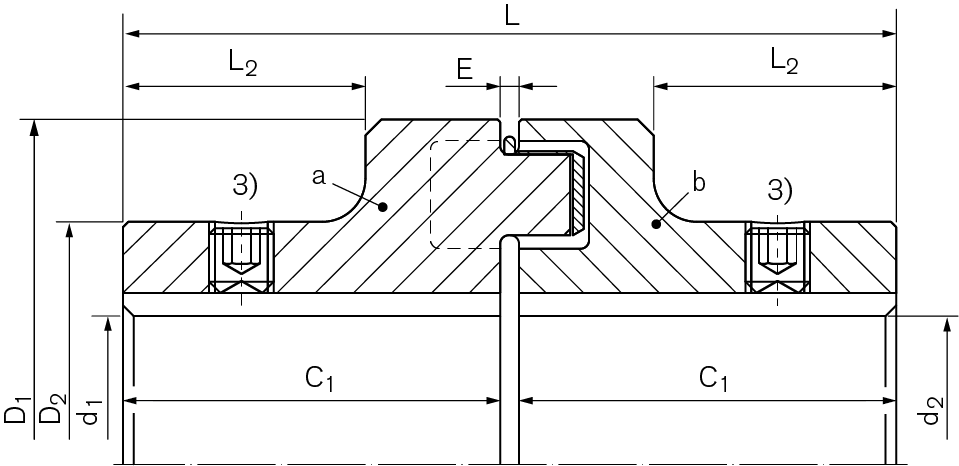

Bezeichnung
Größe
TKNPb72
Nm
TKNPb82
Nm
nmax
1/min
d1kmax
mm
D1
mm
D2
mm
C1
mm
L
mm
Gwa
kg
Gwub
kg
WN0105 50 13 20 5000 19 50 33 25 52 0,2 0,4
WN0106 67 22 35 5000 28 67 46 30 62,5 0,5 1,0
WN0108 82 48 75 5000 32 82 53 40 83 0,9 1,8
WN0109 97 96 150 5000 42 97 69 50 103 1,7 3,4
WN0111 112 150 230 5000 48 112 79 60 123,5 2,6 5,3
WN0112 128 250 380 5000 55 128 90 70 143,5 4,1 8,2
WN0114 148 390 600 4500 65 148 107 80 163,5 6,3 12,7
WN0116 168 630 980 4000 75 168 124 90 183,5 9,6 19,3
WN0119 194 1050 1650 3500 85 194 140 100 203,5 13,8 27,9
WN0121 214 1500 2400 3000 95 214 157 110 224 19,1 38,2
WN0124 240 2400 3700 2750 110 240 179 120 244 26,7 53,4
WN0126 265 3700 5800 2500 120 265 198 140 285,5 37,5 75,0
WN0129 295 4900 7550 2250 130 295 214 150 308 47,9 95,7
WN0133 330 6400 9900 2000 150 330 248 160 328 66,5 132,9
WN0137 370 8900 14000 1750 170 370 278 180 368 93,9 187,7
WN0141 415 13200 20500 1500 190 415 315 200 408 129,7 259,3
WN0148 480 18000 28000 2100 210 480 315 220 448 164,4 328,7
WN0157 575 27000 41000 1800 230 575 350 240 488 233,5 467,0
CAD Bezeichnung
Größe
TKNPb72
ft-lbs
TKNPb82
ft-lbs
nmax
rpm
d1kmax
inch
D1
inch
D2
inch
C1
inch
L
inch
Gwa
lbs
Gwub
lbs
  WN0105 50 10 15 5000 0.74803 1.969 1.299 0.984 2.047 0.44 0.88
  WN0106 67 16 26 5000 1.10236 2.638 1.811 1.181 2.461 1.10 2.20
  WN0108 82 35 55 5000 1.25984 3.228 2.087 1.575 3.268 1.98 3.97
  WN0109 97 71 111 5000 1.65354 3.819 2.717 1.969 4.055 3.75 7.50
  WN0111 112 111 170 5000 1.88976 4.409 3.110 2.362 4.862 5.73 11.68
  WN0112 128 184 280 5000 2.16535 5.039 3.543 2.756 5.650 9.04 18.08
  WN0114 148 288 443 4500 2.55905 5.827 4.213 3.150 6.437 13.89 28.00
  WN0116 168 465 723 4000 2.95275 6.614 4.882 3.543 7.224 21.16 42.55
  WN0119 194 774 1217 3500 3.34645 7.638 5.512 3.937 8.012 30.42 61.51
  WN0121 214 1106 1770 3000 3.74015 8.425 6.181 4.331 8.819 42.11 84.22
  WN0124 240 1770 2729 2750 4.3307 9.449 7.047 4.724 9.606 58.86 117.73
  WN0126 265 2729 4278 2500 4.7244 10.433 7.795 5.512 11.240 82.67 165.35
  WN0129 295 3614 5569 2250 5.1181 11.614 8.425 5.906 12.126 105.60 210.98
  WN0133 330 4720 7302 2000 5.9055 12.992 9.764 6.299 12.913 146.61 292.99
  WN0137 370 6564 10326 1750 6.6929 14.567 10.945 7.087 14.488 207.01 413.81
  WN0141 415 9736 15120 1500 7.4803 16.339 12.402 7.874 16.063 285.94 571.66
  WN0148 480 13276 20652 2100 8.2677 18.898 12.402 8.661 17.638 362.44 724.66
  WN0157 575 19914 30240 1800 9.0551 22.638 13.780 9.449 19.213 514.78 1029.56

Charakteristische Eigenschaften

RINGFEDER® TNM E

Zweiteilige Ausführung - Standardnaben. Elastischer Zwischenring in verschiedenen Härten: Standard Pb72, hart Pb82.

Eigenschaften allgemein

  • Drehelastisch, gleicht winkligen, radialen und axialen Wellenversatz aus
  • Auf Druck beanspruchte Zwischenringe
  • Elastomere verschiedener Shore-Härten, einsetzbar von –30°C bis +100°C
  • Wechsel des elast. Rings mit Verschieben der angeschlossenen Aggregate möglich.
  • Bohrungen bis 230 mm
  • Drehmomente bis TKn = 41000 Nm / TKmax = 97500 Nm
  • Drehzahlen bis nmax = 5000 min-1


EINLEITUNG

Die drehnachgiebige Kupplung RINGFEDER® TNM ist in allen Richtungen beweglich und gleicht daher Wellenverlagerungen der zu verbindenden Maschinen in winkliger, radialer und axialer Richtung aus. Verlagerungen können z. B. durch Montageungenauigkeiten, Bewegungen oder Setzerscheinungen hervorgerufen werden.

Drehschwingung vermeiden

Durch ihre Drehnachgiebigkeit können gefährliche Drehschwingungen aus dem Betriebsbereich von Maschinenanlagen in Drehzahlgebiete verlagert werden, in denen keine negativen Auswirkungen zu erwarten sind. Die elastischen Zwischenringe besitzen eine hohe Werkstoffdämpfung, die den Kupplungen die Fähigkeit verleiht, beim Durchfahren gefährdeter Drehzahlbereiche die Resonanzüberhöhungen in Grenzen zu halten und somit die gekuppelten Maschinen vor einem Schaden zu schützen. Die Kupplungen mildern zudem Drehmomentstöße und lassen ein durch Stoß angeregtes Schwingungssystem aufgrund der Werkstoffdämpfung sehr rasch zur Ruhe kommen. Die Weiterleitung von Körperschall wird verhindert.

Elastomer-Werkstoffe

Für die elastischen Elemente der TNM Kupplung werden als Grundwerkstoff synthetische Kautschuke verarbeitet. Sie sind in der Regel elektrisch leitfähig und verhindern somit u. a. ungewünschte statische Aufladungen. Für die elastischen Elemente der RINGFEDER® TNM sind im Standard zwei verschiedene Werkstoffhärten lieferbar.

Pb 72 ein Nitril-Butadien-Kautschuk (NBR) mit einer Härte von 72 Shore A.
Pb 82 ein Nitril-Butadien-Kautschuk (NBR)mit einer Härte von 82 Shore A.
Die Belastbarkeit der einzelnen, auf Druck beanspruchten Elastomer-Werkstoffe wird durch ihre Shore- Härte bestimmt. Aus der Höhe dieser Werte kann indirekt auf die übertragbaren Drehmomente der Kupplung und auf deren Federsteifigkeiten geschlossen werden. Näheres siehe technisches Datenblatt.

Umgebungsbedingungen

Die Elastomer-Werkstoffe eigenen sich für einen Umgebungs-Temperaturbereich von –30 °C bis +100 °C. Bei höheren Umgebungstemperaturen bitte anfragen. Der Einfluss der Temperatur auf die Bestimmung der Kupplungsgröße ist in den nachstehenden Auslegungsrichtlinien näher erläutert. Die Kupplung darf nur in normaler Industrieluft betrieben werden. Aggressive Medien können Kupplungsbauteile, Schrauben und elastische Elemente angreifen und stellen damit eine Gefahr für die Funktionssicherheit der Kupplung dar. Die Kupplung kann konform zur europäischen (ATEX)Richtlinie 2014/34/EU (Anhang X), erklärt werden. Nehmen Sie für die Konformitätserklärung nach 2014/34/EU und bei Einfluss durch aggressive Umgebungsmedien Rücksprache mit RINGFEDER POWER TRANSMISSION.



Downloads

Product Paper Elastische Klauenkupplungen RINGFEDER® GWE, TNM, TNS, TNB

Product Paper Elastische Klauenkupplungen RINGFEDER® GWE, TNM, TNS, TNB

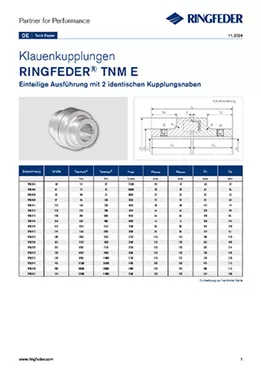

Tech Paper Elastische Klauenkupplungen RINGFEDER® TNM E

Tech Paper Elastische Klauenkupplungen RINGFEDER® TNM E

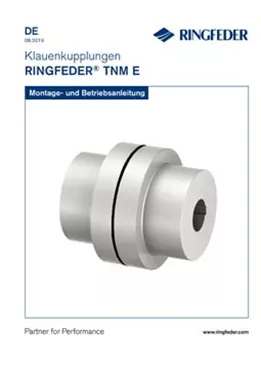

Betriebsanleitung Elastische Klauenkupplungen RINGFEDER® TNM E
