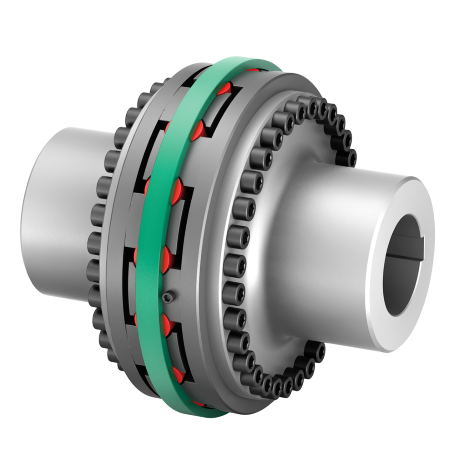

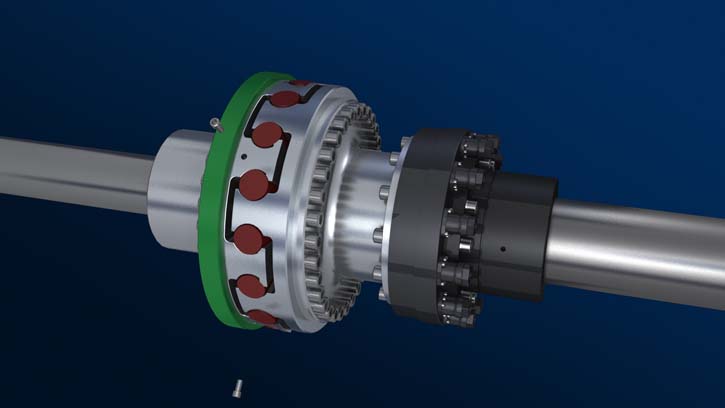

Elastische Klauenkupplungen TNB BHDDVV | RINGFEDER®

Mehrteilige Nabenausführung mit VKR Puffer - symmetrischer Aufbau, auch Sondernaben

Die RINGFEDER® TNB BHDDVV-Kupplung ist eine drehelastische und durchschlagsichere Klauenkupplung. Sie gleicht winkligen, radialen und axialen Wellenversatz innerhalb festgelegter Bereiche aus. Die Kupplung überträgt das Drehmoment über druckbeanspruchte, elastische Puffer aus synthetischem Gummi (Pb) oder Polyurethan (Vk), im Standard VkR. Die elastischen Puffer können Stöße und Drehschwingungen dämpfen und sind ölbeständig. Bei zurückgezogenem Klauenring kann problemlos eine Drehrichtungsprüfung durchgeführt werden. Die Kupplung ist in jeder Drehrichtung und Einbaulage einsetzbar.

TNB BHDDVV

Download der CAD-Daten ist nach dem Login verfügbar.

CAD

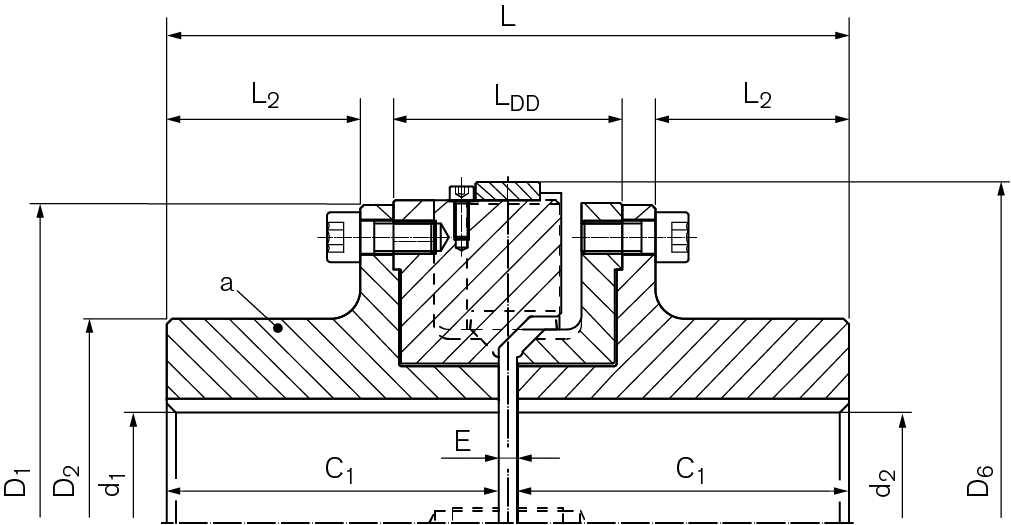

Bezeichnung
TKN
Nm
nmax
1/min
d1f max
mm
d2f max
mm
D1
mm
D2
mm
C1
mm
L
mm
L2
mm
Gwub
kg
WB1624 2500 4100 82,6 82,6 240 140 130 270 68 54
WB1630 6000 3300 104,8 104,8 300 170 160 330 85 102
WB1635 10500 2800 114,3 114,3 350 180 180 370 105 137
WB1640 16000 2450 130,2 130,2 400 210 190 390 106 200
WB1645 21000 2200 158,8 158,8 450 250 200 410 116 263
WB1650 28500 2000 165,1 165,1 500 270 228 470 130 373
WB1655 45000 1800 184,2 184,2 550 280 228 470 130 429
WB1660 55000 1650 212,73 212,73 600 330 258 530 155 595
WB1665 65000 1500 228,6 228,6 650 350 258 530 146 688
WB1670 90000 1400 228,6 228,6 700 370 298 610 175 910
WB1680 120000 1200 279,4 279,4 800 450 338 690 215 1350
WB1690 180000 1100 304,8 304,8 900 480 338 690 203 1602
CAD Bezeichnung
TKN
ft-lbs
nmax
rpm
d1f max
inch
d2f max
inch
D1
inch
D2
inch
C1
inch
L
inch
L2
inch
Gwub
lbs
  WB1624 1844 4100 3.252 3.252 9.449 5.512 5.118 10.630 2.677 119.05
  WB1630 4425 3300 4.126 4.126 11.811 6.693 6.299 12.992 3.346 224.87
  WB1635 7744 2800 4.500 4.500 13.780 7.087 7.087 14.567 4.134 302.03
  WB1640 11801 2450 5.126 5.126 15.748 8.268 7.480 15.354 4.173 440.92
  WB1645 15489 2200 6.252 6.252 17.717 9.843 7.874 16.142 4.567 579.82
  WB1650 21021 2000 6.500 6.500 19.685 10.630 8.976 18.504 5.118 822.32
  WB1655 33191 1800 7.252 7.252 21.654 11.024 8.976 18.504 5.118 945.78
  WB1660 40566 1650 8.375 8.375 23.622 12.992 10.157 20.866 6.102 1311.75
  WB1665 47942 1500 9.000 9.000 25.591 13.780 10.157 20.866 5.748 1516.78
  WB1670 66381 1400 9.000 9.000 27.559 14.567 11.732 24.016 6.890 2006.21
  WB1680 88508 1200 11.000 11.000 31.496 17.717 13.307 27.165 8.465 2976.24
  WB1690 132763 1100 12.000 12.000 35.433 18.898 13.307 27.165 7.992 3531.81

Charakteristische Eigenschaften

RINGFEDER® TNB Bauart BHDDVV

Bei kurzem Wellenabstand die Kombination von zwei mehrteiligen Kupplungsnaben mit VkR Puffer im symmetrischen Aufbau. Einfacher Austausch der elastischen Puffer ohne axiale Verschiebung der gekuppelten Maschinen. Sondernaben auch aus Sonderwerkstoffen auf Anfrage.

Eigenschaften allgemein

  • Drehelastisch, gleicht winkligen, radialen und axialen Wellenversatz aus
  • Auf Druck beanspruchte Puffer
  • Puffer radial austauschbar ohne Verschieben der Aggregate
  • Elastomere verschiedener Shore-Härten, einsetzbar von –30°C bis +100°C
  • Außendurchmesser bis 900 mm
  • Bohrungen bis 400 mm
  • Drehmomente bis TKn = 260000 Nm / TKmax = 780000 Nm
  • Drehzahlen bis nmax = 4100 min-1


EINLEITUNG

Die drehnachgiebige, durchschlagsichere Klauenkupplung RINGFEDER® TNB ist in allen Richtungen beweglich und gleicht daher Wellenverlagerungen der zu verbindenden Maschinen in winkliger, radialer und axialer Richtung aus. Verlagerungen können z. B. durch Montageungenauigkeiten, Bewegungen oder Setzerscheinungen hervorgerufen werden.

Drehschwingung vermeiden

Durch ihre Drehnachgiebigkeit können gefährliche Drehschwingungen aus dem Betriebsbereich von Maschinenanlagen in Drehzahlgebiete verlagert werden, in denen keine negativen Auswirkungen zu erwarten sind. Die elastischen Puffer besitzen eine hohe Werkstoffdämpfung, die den Kupplungen die Fähigkeit verleiht, beim Durchfahren gefährdeter Drehzahlbereiche die Resonanzüberhöhungen in Grenzen zu halten und somit die gekuppelten Maschinen vor einem Schaden zu schützen. Die Kupplungen mildern zudem Drehmomentstöße und lassen ein durch Stoß angeregtes Schwingungssystem aufgrund der Werkstoffdämpfung sehr rasch zur Ruhe kommen. Die Weiterleitung von Körperschall wird verhindert.

Elastomer-Werkstoffe

Die elastischen Puffer der RINGFEDER® TNB sind aus Butadien-Nitril-Kautschuk (Pb82) oder aus Polyurethan (VkR, VkW). Die schwarzen Puffer aus Pb82 sind in der Regel elektrisch leitfähig und verhindern somit u. a. ungewünschte statische Aufladungen. Die roten (VkR) und die weißen Puffer (VkW) ermöglichen eine elektrische Isolierung zwischen den gekuppelten Maschinen, sofern keine andersartig gestaltete elektrisch leitende Verbindung besteht. Die Belastbarkeit der einzelnen Elastomer-Werkstoffe wird durch ihre Shore- Härte gekennzeichnet. Aus der Höhe dieser Werte kann man indirekt auf die übertragbaren Drehmomente der Kupplung und auf deren Federsteifigkeiten schließen. Näheres siehe technisches Datenblatt.

Umgebungsbedingungen

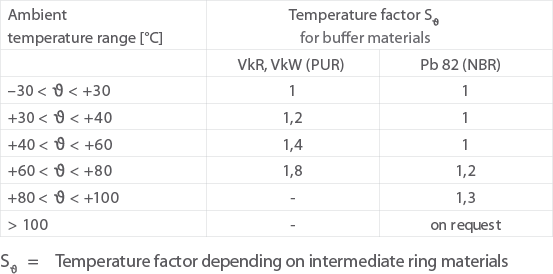

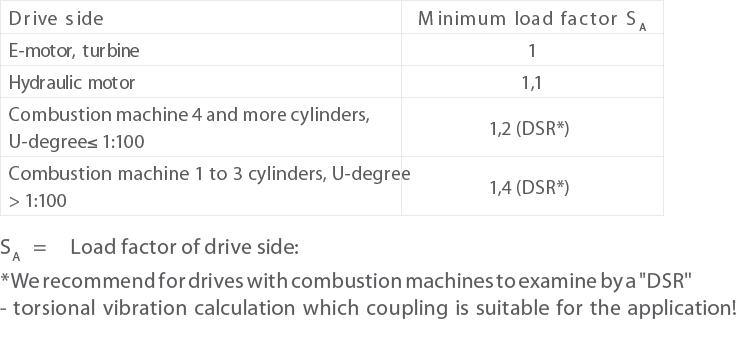

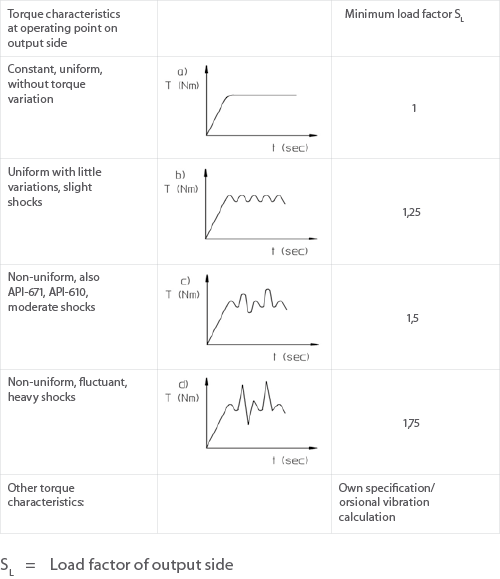

Die verwendeten Elastomer-Werkstoffe eignen sich für einen Umgebungs-Temperaturbereich von –30 °C bis +100 °C. Bei höheren Umgebungstemperaturen bitte anfragen. Der Einfluss der Temperatur auf die Bestimmung der Kupplungsgröße ist in den nachstehenden Auslegungsrichtlinien näher erläutert. Die Kupplung darf nur in normaler Industrieluft betrieben werden. Aggressive Medien können Kupplungsbauteile, Schrauben und elastische Elemente angreifen und stellen damit eine Gefahr für die Funktionssicherheit der Kupplung dar. Die Kupplung kann konform zur europäischen (ATEX)Richtlinie 2014/34/EU (Anhang X), erklärt werden. Nehmen Sie für die Konformitätserklärung nach 2014/34/EU und bei Einfluss durch aggressive Umgebungsmedien Rücksprache mit RINGFEDER POWER TRANSMISSION.



Downloads

Product Paper Elastische Klauenkupplungen RINGFEDER® GWE, TNM, TNS, TNB

Product Paper Elastische Klauenkupplungen RINGFEDER® GWE, TNM, TNS, TNB

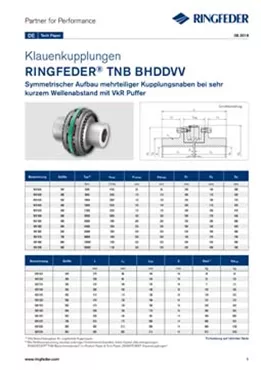

Tech Paper Elastische Klauenkupplungen RINGFEDER® TNB BHDDVV

Tech Paper Elastische Klauenkupplungen RINGFEDER® TNB BHDDVV

Betriebsanleitung Elastische Klauenkupplungen RINGFEDER® TNB BHDD, TNB BHDDV, TNB BHDDVV

Betriebsanleitung Elastische Klauenkupplungen RINGFEDER® TNB BHDD, TNB BHDDV, TNB BHDDVV

Weitere Downloads finden Sie in unserem Downloadbereich:

Download
