Elastische Klauenkupplungen TNB BHD | RINGFEDER®

Dreiteilige Ausführung mit VKR Puffer - zurückziehbarer Klauenring

Die RINGFEDER® TNB BHD-Kupplung ist eine drehelastische und durchschlagsichere Klauenkupplung. Sie gleicht winkligen, radialen und axialen Wellenversatz innerhalb festgelegter Bereiche aus. Die Kupplung überträgt das Drehmoment über druckbeanspruchte, elastische Puffer aus synthetischem Gummi (Pb) oder Polyurethan (Vk), im Standard VkR. Die elastischen Puffer können Stöße und Drehschwingungen dämpfen und sind ölbeständig. Eine Kupplungshälfte ist in Flanschnabe und Klauenring zweigeteilt. Bei zurückgezogenem Klauenring kann problemlos eine Drehrichtungsprüfung des Antriebs durchgeführt werden. Die Kupplung ist in jeder Drehrichtung und Einbaulage einsetzbar.

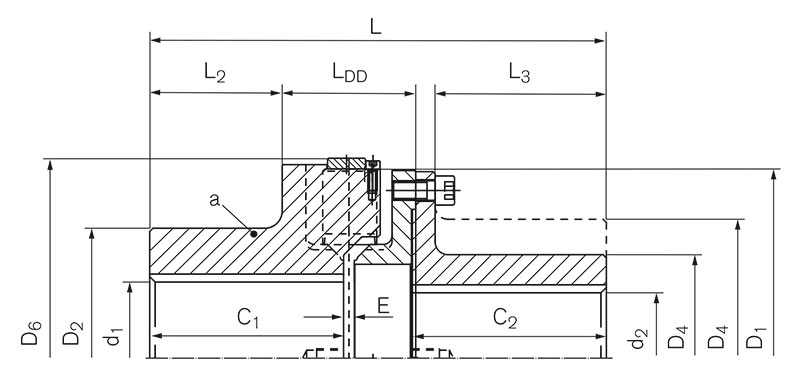

TNB BHD

Download der CAD-Daten ist nach dem Login verfügbar.

CAD
Bezeichnung
TKN
Nm
nmax
1/min
d1f max
mm
d2f max
mm
D1
mm
D4
mm
C1
mm
C2
mm
L
mm
Gwub
kg
WB0230-A 6000 3300 127 104,8 300 170 160 160 384 104
WB0230-B 6000 3300 127 127 300 200 160 186 410 120
WB0235-A 10500 2800 146,1 114,3 350 180 180 180 424 142
WB0235-B 10500 2800 146,1 158,8 350 250 180 231 475 191
WB0240-A 16000 2450 165,1 130,2 400 210 198 190 459 206
WB0240-B 16000 2450 165,1 177,8 400 280 198 239 508 265
WB0245-A 21000 2200 184,2 158,8 450 250 218 200 489 271
WB0245-B 21000 2200 184,2 187,4 450 300 218 239 528 322
WB0250-A 28500 2000 196,9 165,1 500 270 236,5 228 547,5 373
WB0250-B 28500 2000 196,9 203,2 500 330 236,5 279 598,5 451
WB0255-A 45000 1800 217,5 184,2 550 280 256,5 228 567,5 442
WB0255-B 45000 1800 217,5 217,5 550 350 256,5 279 618,5 534
WB0260-A 55000 1650 228,6 212,8 600 330 258 258 604 578
WB0260-B 55000 1650 228,6 242,3 600 385 258 299 645 672
WB0265-A 65000 1500 228,6 228,6 650 350 286,5 258 637,5 695
WB0265-B 65000 1500 228,6 242,3 650 385 286,5 299 678,5 767
WB0270-A 90000 1400 263,6 228,6 700 370 327 298 727 941
WB0270-B 90000 1400 263,6 271,5 700 450 327 345 774 1105
WB0280-A 120000 1200 292,1 279,4 800 450 357 338 797 1316
WB0280-B 120000 1200 292,1 304,8 800 490 357 365 824 1426
WB0290-A 180000 1100 330,2 304,8 900 480 407 338 853 1695
WB0290-B 180000 1100 330,2 366,9 900 590 407 399 914 2042
CAD Bezeichnung
TKN
ft-lbs
nmax
rpm
d1f max
inch
d2f max
inch
D1
inch
D4
inch
C1
inch
C2
inch
L
inch
Gwub
lbs
  WB0230-A 4425 3300 5.000 4.126 11.811 6.693 6.299 6.299 15.118 229.28
  WB0230-B 4425 3300 5.000 5.000 11.811 7.874 6.299 7.323 16.142 264.55
  WB0235-A 7744 2800 5.752 4.500 13.780 7.087 7.087 7.087 16.693 313.06
  WB0235-B 7744 2800 5.752 6.252 13.780 9.843 7.087 9.094 18.701 421.08
  WB0240-A 11801 2450 6.500 5.126 15.748 8.268 7.795 7.480 18.071 454.15
  WB0240-B 11801 2450 6.500 7.000 15.748 11.024 7.795 9.409 20.000 584.23
  WB0245-A 15489 2200 7.252 6.252 17.717 9.843 8.583 7.874 19.252 597.45
  WB0245-B 15489 2200 7.252 7.378 17.717 11.811 8.583 9.409 20.787 709.89
  WB0250-A 21021 2000 7.752 6.500 19.685 10.630 9.311 8.976 21.555 822.32
  WB0250-B 21021 2000 7.752 8.000 19.685 12.992 9.311 10.984 23.563 994.29
  WB0255-A 33191 1800 8.563 7.252 21.654 11.024 10.098 8.976 22.342 974.44
  WB0255-B 33191 1800 8.563 8.563 21.654 13.780 10.098 10.984 24.350 1177.27
  WB0260-A 40566 1650 9.000 8.378 23.622 12.992 10.157 10.157 23.779 1274.27
  WB0260-B 40566 1650 9.000 9.539 23.622 15.157 10.157 11.772 25.394 1481.51
  WB0265-A 47942 1500 9.000 9.000 25.591 13.780 11.280 10.157 25.098 1532.21
  WB0265-B 47942 1500 9.000 9.539 25.591 15.157 11.280 11.772 26.713 1690.95
  WB0270-A 66381 1400 10.378 9.000 27.559 14.567 12.874 11.732 28.622 2074.55
  WB0270-B 66381 1400 10.378 10.689 27.559 17.717 12.874 13.583 30.472 2436.11
  WB0280-A 88508 1200 11.500 11.000 31.496 17.717 14.055 13.307 31.378 2901.29
  WB0280-B 88508 1200 11.500 12.000 31.496 19.291 14.055 14.370 32.441 3143.79
  WB0290-A 132763 1100 13.000 12.000 35.433 18.898 16.024 13.307 33.583 3736.84
  WB0290-B 132763 1100 13.000 14.445 35.433 23.228 16.024 15.709 35.984 4501.84

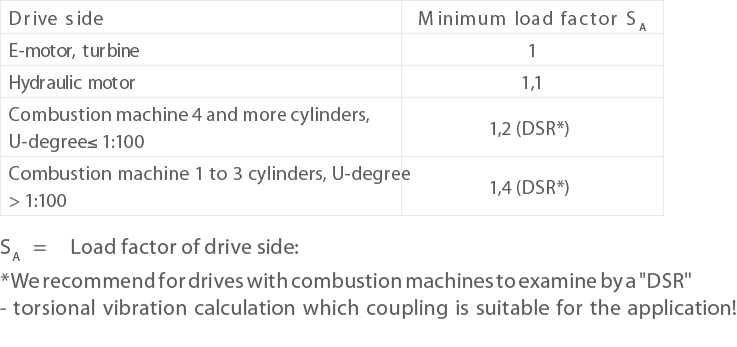

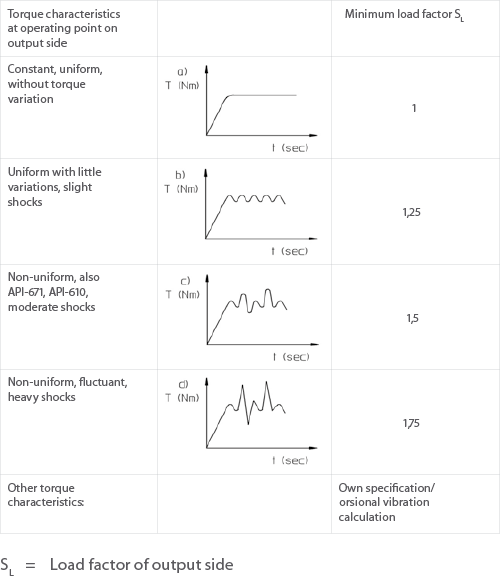

Charakteristische Eigenschaften

RINGFEDER®-TNB Bauart BHD

Kombination einer einteiligen und einer zweiteiligen Kupplungsnabe mit VkR Puffer. Einfacher Austausch der elastischen Puffer ohne axiale Verschiebung der gekuppelten Maschinen.

Eigenschaften allgemein

  • Drehelastisch, gleicht winkligen, radialen und axialen Wellenversatz au
  • Auf Druck beanspruchte Puffer
  • Puffer radial austauschbar ohne Verschieben der Aggregate
  • Elastomere verschiedener Shore-Härten, einsetzbar von –30°C bis +100°C
  • Außendurchmesser bis 900 mm
  • Bohrungen bis 400 mm
  • Drehmomente bis TKn = 260000 Nm / TKmax = 780000 Nm
  • Drehzahlen bis nmax = 4100 min-1


EINLEITUNG

Die drehnachgiebige, durchschlagsichere Klauenkupplung RINGFEDER® TNB ist in allen Richtungen beweglich und gleicht daher Wellenverlagerungen der zu verbindenden Maschinen in winkliger, radialer und axialer Richtung aus. Verlagerungen können z. B. durch Montageungenauigkeiten, Bewegungen oder Setzerscheinungen hervorgerufen werden.

Drehschwingung vermeiden

Durch ihre Drehnachgiebigkeit können gefährliche Drehschwingungen aus dem Betriebsbereich von Maschinenanlagen in Drehzahlgebiete verlagert werden, in denen keine negativen Auswirkungen zu erwarten sind. Die elastischen Puffer besitzen eine hohe Werkstoffdämpfung, die den Kupplungen die Fähigkeit verleiht, beim Durchfahren gefährdeter Drehzahlbereiche die Resonanzüberhöhungen in Grenzen zu halten und somit die gekuppelten Maschinen vor einem Schaden zu schützen. Die Kupplungen mildern zudem Drehmomentstöße und lassen ein durch Stoß angeregtes Schwingungssystem aufgrund der Werkstoffdämpfung sehr rasch zur Ruhe kommen. Die Weiterleitung von Körperschall wird verhindert.

Elastomer-Werkstoffe

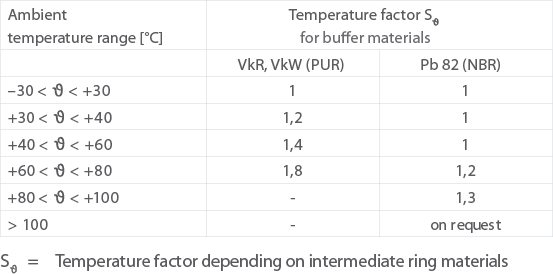

Die elastischen Puffer der RINGFEDER® TNB sind aus Butadien-Nitril-Kautschuk (Pb82) oder aus Polyurethan (VkR, VkW). Die schwarzen Puffer aus Pb82 sind in der Regel elektrisch leitfähig und verhindern somit u. a. ungewünschte statische Aufladungen. Die roten (VkR) und die weißen Puffer (VkW) ermöglichen eine elektrische Isolierung zwischen den gekuppelten Maschinen, sofern keine andersartig gestaltete elektrisch leitende Verbindung besteht. Die Belastbarkeit der einzelnen Elastomer-Werkstoffe wird durch ihre Shore- Härte gekennzeichnet. Aus der Höhe dieser Werte kann man indirekt auf die übertragbaren Drehmomente der Kupplung und auf deren Federsteifigkeiten schließen. Näheres siehe technisches Datenblatt.
