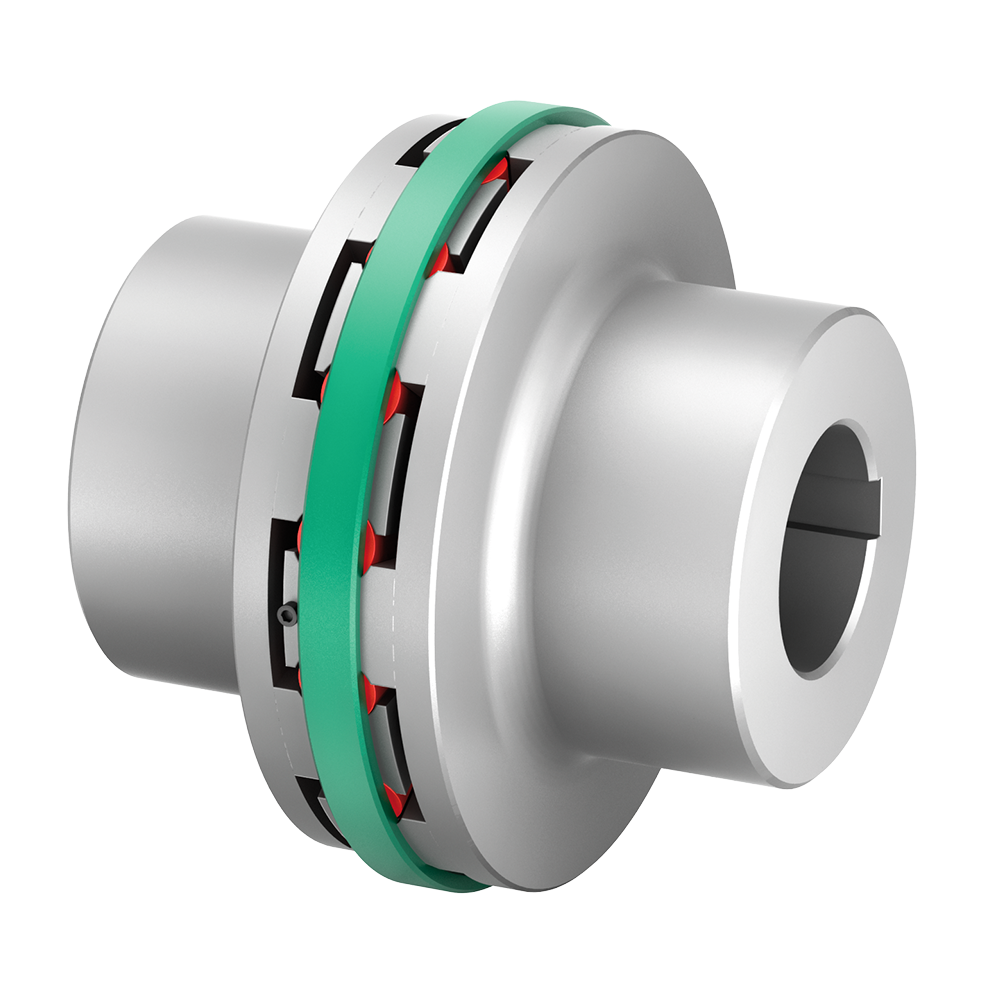

Elastische Klauenkupplungen TNB BH

Einteilige Ausführung mit VKW Puffer zur höchsten Drehmomentübertragung

Die RINGFEDER^® TNB BH-Kupplung ist eine drehelastische und durchschlagsichere Klauenkupplung. Sie gleicht winkligen, radialen und axialen Wellenversatz innerhalb festgelegter Bereiche aus. Die Kupplung überträgt das Drehmoment über druckbeanspruchte, elastische Puffer aus synthetischem Gummi (Pb) oder Polyurethan (Vk), im Standard VkW. Die elastischen Puffer können Stöße und Drehschwingungen dämpfen und sind ölbeständig. Die Kupplung ist in jeder Drehrichtung und Einbaulage einsetzbar.

Download

Video

Anfrage

Technische Daten & CAD-Modelle

Der Download von CAD-Daten steht Ihnen nach Login mit Ihrem persönlichen Customer- oder Distributor-Account zur Verfügung. Sie haben noch keinen Account? Hier können Sie sich kostenlos und unverbindlich registrieren.

Bezeichnung	Größe	T_KN Nm	n_max 1/min	d_1kmax mm	D₁ mm	D₂ mm	D₆ mm	C₁ mm	L mm	L₂ mm	Gw_ub kg
WB0130	300	8600	3300	135	300	210	320	160	330	103	101
WB0135	350	15000	2800	160	350	240	370	180	370	123	145
WB0140	400	23000	2450	180	400	270	420	198	406	134	210
WB0145	450	31000	2200	200	450	300	470	218	446	154	275
WB0150	500	41200	2000	220	500	330	530	236,5	487	163,5	371
WB0155	550	66000	1800	240	550	350	580	256,5	527	183,5	456
WB0160	600	80000	1650	250	600	375	630	258	530	180	565
WB0165	650	94000	1500	260	650	400	680	286,5	587	202,5	705
WB0170	700	130000	1400	300	700	450	740	327	668	234	985
WB0180	800	180000	1200	330	800	490	840	357	728	264	1285
WB0190	900	260000	1100	360	900	540	940	407	828	307	1790

Bezeichnung	Größe	T_KN ft-lbs	n_max rpm	d_1kmax inch	D₁ inch	D₂ inch	D₆ inch	C₁ inch	L inch	L₂ inch	Gw_ub lbs
WB0130	300	6343	3300	5.31495	11.811	8.268	12.598	6.299	12.992	4.055	222.67
WB0135	350	11064	2800	6.2992	13.780	9.449	14.567	7.087	14.567	4.843	319.67
WB0140	400	16964	2450	7.0866	15.748	10.630	16.535	7.795	15.984	5.276	462.97
WB0145	450	22865	2200	7.874	17.717	11.811	18.504	8.583	17.559	6.063	606.27
WB0150	500	30388	2000	8.6614	19.685	12.992	20.866	9.311	19.173	6.437	817.92
WB0155	550	48680	1800	9.4488	21.654	13.780	22.835	10.098	20.748	7.224	1005.31
WB0160	600	59006	1650	9.8425	23.622	14.764	24.803	10.157	20.866	7.087	1245.61
WB0165	650	69332	1500	10.2362	25.591	15.748	26.772	11.280	23.110	7.972	1554.26
WB0170	700	95884	1400	11.811	27.559	17.717	29.134	12.874	26.299	9.213	2171.56
WB0180	800	132763	1200	12.9921	31.496	19.291	33.071	14.055	28.661	10.394	2832.94
WB0190	900	191768	1100	14.1732	35.433	21.260	37.008	16.024	32.598	12.087	3946.28

Bilder & Zeichnungen

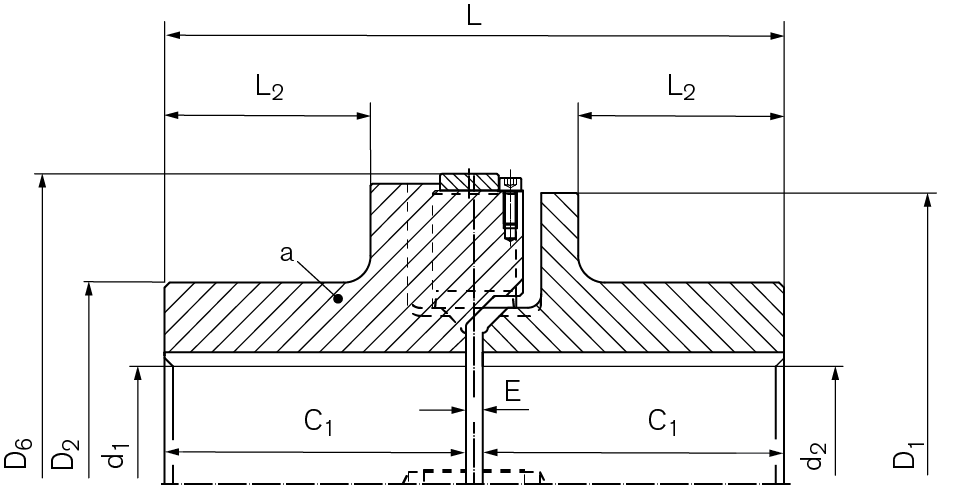

Maßzeichnung

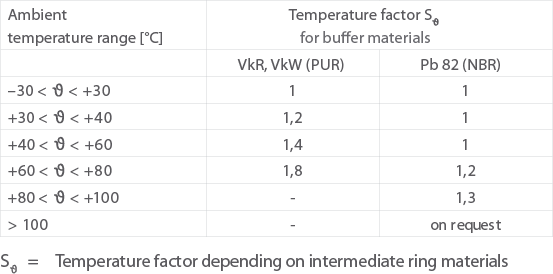

Temperaturfaktor

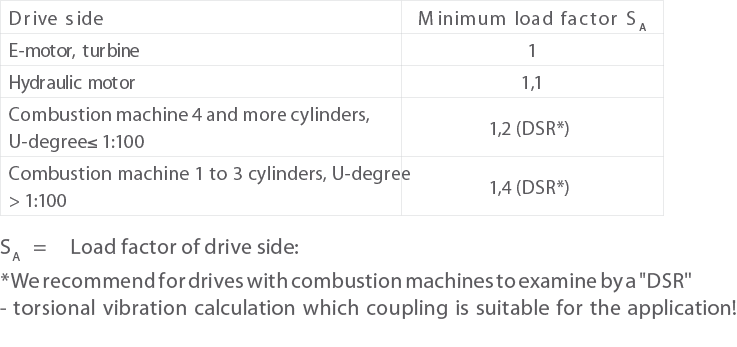

Lastfaktor Antriebsseite

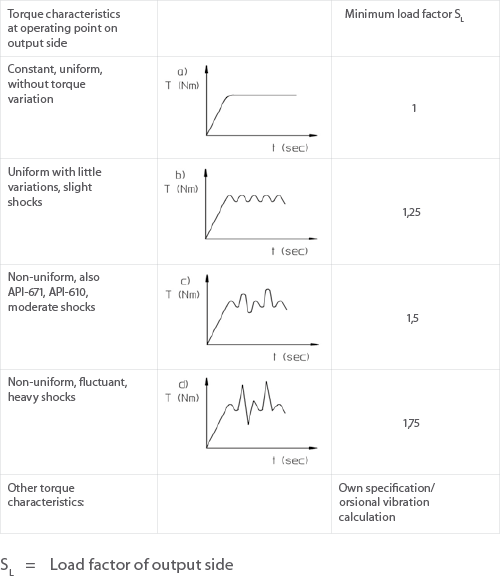

Lastfaktor Abtriebsseite

Produkteigenschaften

RINGFEDER^®-TNB Bauart BH

Einteilige Ausführung mit VkW Puffer zur höchsten Drehmomentübertragung. Einfacher Austausch der elastischen Puffer ohne axiale Verschiebung der gekuppelten Maschinen.

Eigenschaften allgemein

Drehelastisch, gleicht winkligen, radialen und axialen Wellenversatz aus
Auf Druck beanspruchte Puffer
Puffer radial austauschbar ohne Verschieben der Aggregate
Elastomere verschiedener Shore-Härten, einsetzbar von –30°C bis +100°C
Außendurchmesser bis 900 mm
Bohrungen bis 360 mm
Drehmomente bis T_Kn = 260000 Nm / T_Kmax = 780000 Nm
Drehzahlen bis n_max = 4100 min^-1

EINLEITUNG

Die drehnachgiebige, durchschlagsichere Klauenkupplung RINGFEDER^® TNB ist in allen Richtungen beweglich und gleicht daher Wellenverlagerungen der zu verbindenden Maschinen in winkliger, radialer und axialer Richtung aus. Verlagerungen können z. B. durch Montageungenauigkeiten, Bewegungen oder Setzerscheinungen hervorgerufen werden.

Drehschwingung vermeiden

Durch ihre Drehnachgiebigkeit können gefährliche Drehschwingungen aus dem Betriebsbereich von Maschinenanlagen in Drehzahlgebiete verlagert werden, in denen keine negativen Auswirkungen zu erwarten sind. Die elastischen Puffer besitzen eine hohe Werkstoffdämpfung, die den Kupplungen die Fähigkeit verleiht, beim Durchfahren gefährdeter Drehzahlbereiche die Resonanzüberhöhungen in Grenzen zu halten und somit die gekuppelten Maschinen vor einem Schaden zu schützen. Die Kupplungen mildern zudem Drehmomentstöße und lassen ein durch Stoß angeregtes Schwingungssystem aufgrund der Werkstoffdämpfung sehr rasch zur Ruhe kommen. Die Weiterleitung von Körperschall wird verhindert.

Elastomer-Werkstoffe

Die elastischen Puffer der RINGFEDER^® TNB sind aus Butadien-Nitril-Kautschuk (Pb82) oder aus Polyurethan (VkR, VkW). Die schwarzen Puffer aus Pb82 sind in der Regel elektrisch leitfähig und verhindern somit u. a. ungewünschte statische Aufladungen. Die roten (VkR) und die weißen Puffer (VkW) ermöglichen eine elektrische Isolierung zwischen den gekuppelten Maschinen, sofern keine andersartig gestaltete elektrisch leitende Verbindung besteht. Die Belastbarkeit der einzelnen Elastomer-Werkstoffe wird durch ihre Shore- Härte gekennzeichnet. Aus der Höhe dieser Werte kann man indirekt auf die übertragbaren Drehmomente der Kupplung und auf deren Federsteifigkeiten schließen. Näheres siehe technisches Datenblatt.

Umgebungsbedingungen

Die verwendeten Elastomer-Werkstoffe eignen sich für einen Umgebungs-Temperaturbereich von –30 °C bis +100 °C. Bei höheren Umgebungstemperaturen bitte anfragen. Der Einfluss der Temperatur auf die Bestimmung der Kupplungsgröße ist in den nachstehenden Auslegungsrichtlinien näher erläutert. Die Kupplung darf nur in normaler Industrieluft betrieben werden. Aggressive Medien können Kupplungsbauteile, Schrauben und elastische Elemente angreifen und stellen damit eine Gefahr für die Funktionssicherheit der Kupplung dar. Die Kupplung kann konform zur europäischen (ATEX)Richtlinie 2014/34/EU (Anhang X), erklärt werden. Nehmen Sie für die Konformitätserklärung nach 2014/34/EU und bei Einfluss durch aggressive Umgebungsmedien Rücksprache mit RINGFEDER POWER TRANSMISSION.
