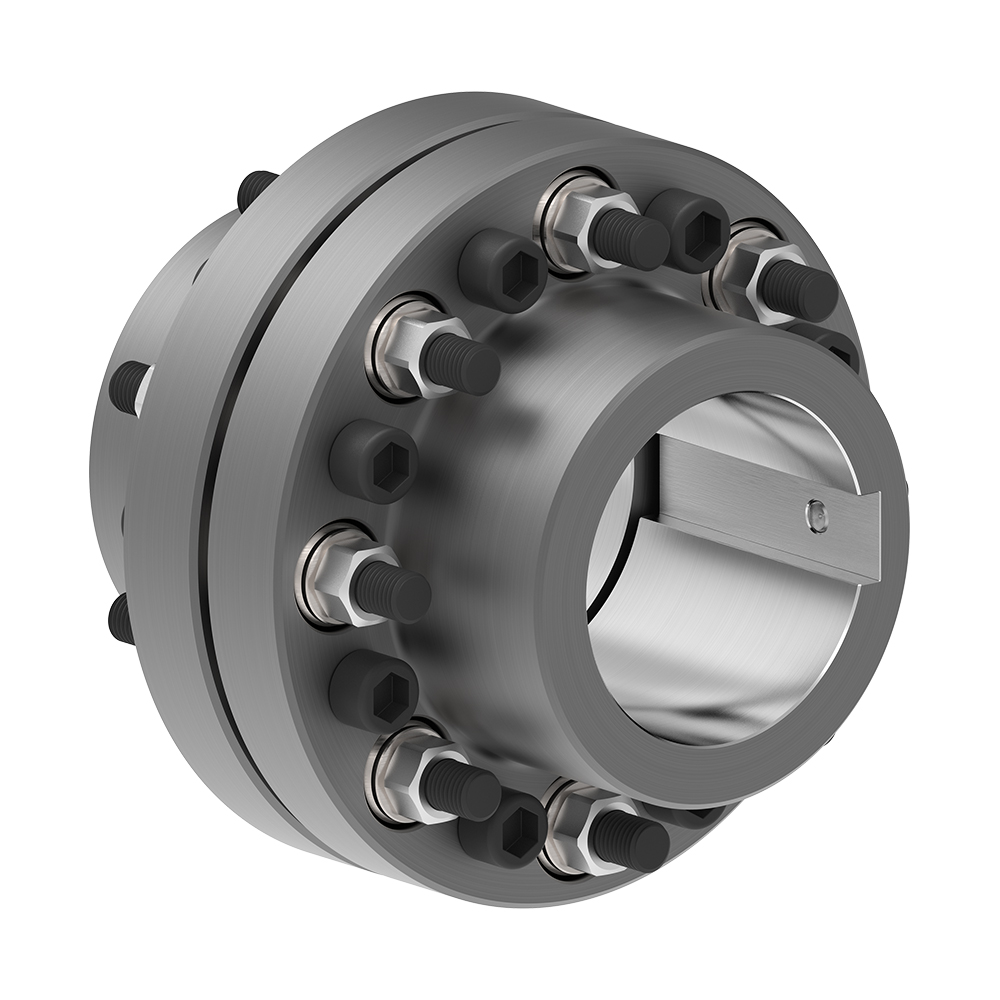

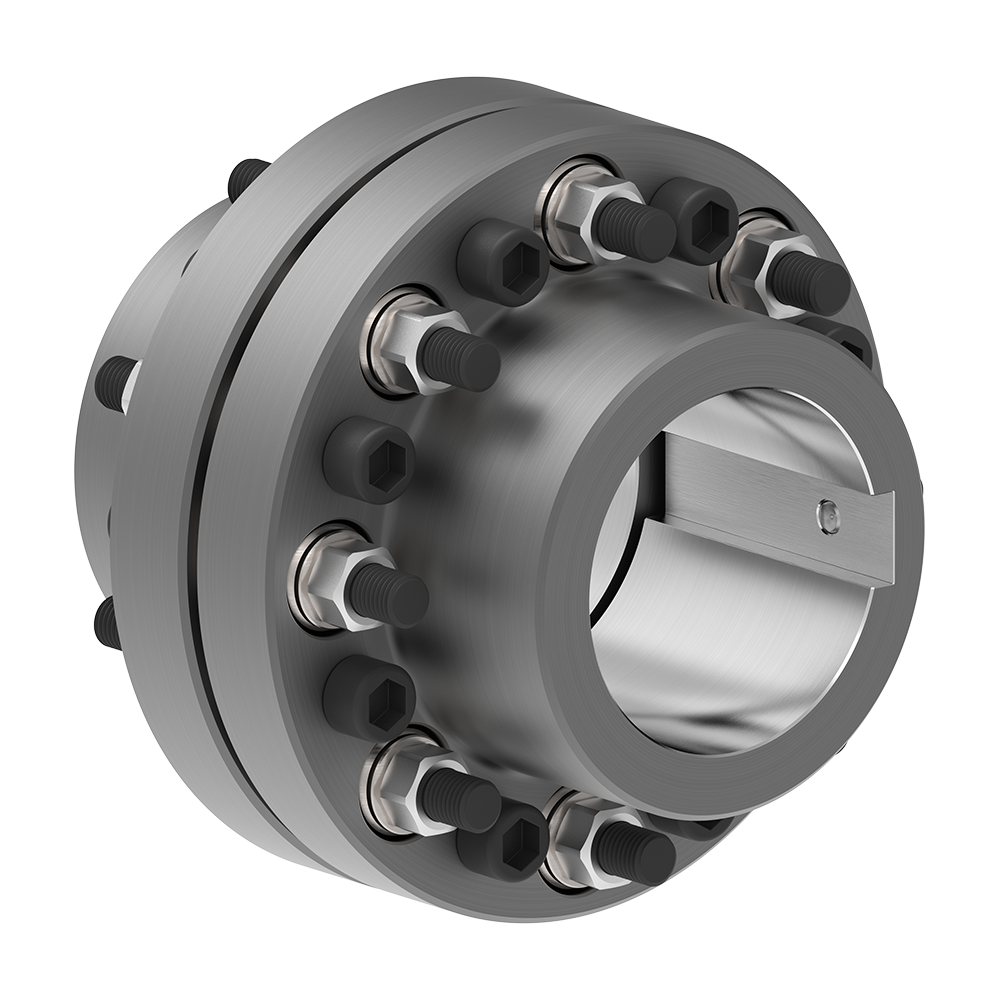

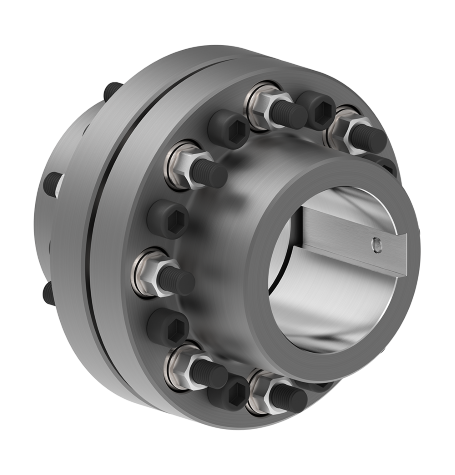

Bolzenkupplung RLP | RINGFEDER®

Durchschlagsichere Welle-Welle Verbindung mit Bolzen und elastischen Gummielementen für hohe Anforderungen

  • 10 Baugrößen
  • Bohrungsdurchmesser d1/d2: 16-180 mm
  • Außendurchmesser D1: 90-380 mm
  • Gesamtlänge L1: 83-368 mm
  • Drehmoment TKN: 325-37.500 Nm

Produkteigenschaften

Ihre Vorteile

Die RINGFEDER® Bolzenkupplungen der Baureihe RLP sind speziell für Anwendungen mit hohen mechanischen Belastungen entwickelt worden. Ihre robusten Stahlnaben bieten gegenüber Gussnaben eine deutlich höhere Festigkeit, während die flexiblen Polyurethan-Elemente für eine zuverlässige, stoßdämpfende Drehmomentübertragung sorgen. Typische Einsatzbereiche sind u. a. Industrielüfter, Förderanlagen, Krane, Rolltreppen, Mischer, Brecher, Extruder und Pumpen.

Die Kupplungen überzeugen durch eine Vielzahl praxisgerechter Vorteile: Sie sind durchschlagsicher, korrosionsgeschützt (Phosphatbeschichtung), wartungsarm, benötigen keine Schmierung und ermöglichen einen schnellen Austausch der Verschleißteile. Zusätzlich gleichen sie axialen, radialen und winkligen Versatz zwischen Wellen aus.

Optional sind die RLP Kupplungen mit Distanzstücken zur Überbrückung größerer Wellenabstände erhältlich. Für Anwendungen mit hohen Anforderungen an die Drehmomentübertragung können außerdem Spann- bzw. Klemmelemente integriert werden, die von außen oder innen zugänglich sind.



Die Bolzenkupplungen der Baureihe RINGFEDER® RLP überzeugen insbesondere durch folgende Eigenschaften:

  • Stahlnaben
  • Flexible Elemente aus Polyurethan
  • Gummibuchsen zwischen Bolzen und Flanschnabe ermöglichen elastische Kraftübertragung
  • Ausgleich von Wellenversatz
  • Durchschlagsicher
  • Bohrungsdurchmesser d1/d2 bis 180 mm
  • Außendurchmesser D1 bis 380 mm
  • Drehmomentbereich TKN bis 37.500 Nm

Haupteinsatzgebiete

  • Kranantriebe
  • Pumpen
  • Rolltreppen
  • Lüfterantriebe
  • Förderanlagen aller Art
  • Zementindustrie



Technische Hinweise

Bitte beachten Sie darüber hinaus die detaillierten Auswahl- und Betriebskriterien in den Dokumenten RINGFEDER® Product Guide und Tech Paper Bolzenkupplungen RINGFEDER® RLP.
