Bolzenkupplungen RLB

Ihre Vorteile

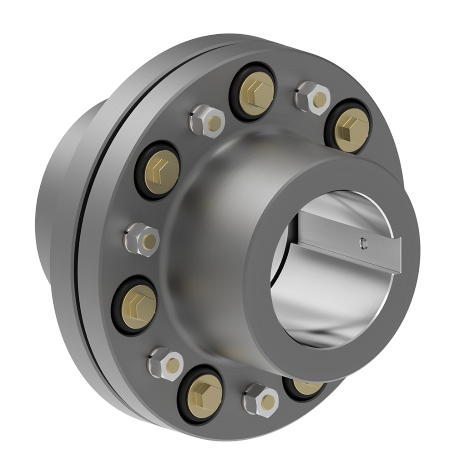

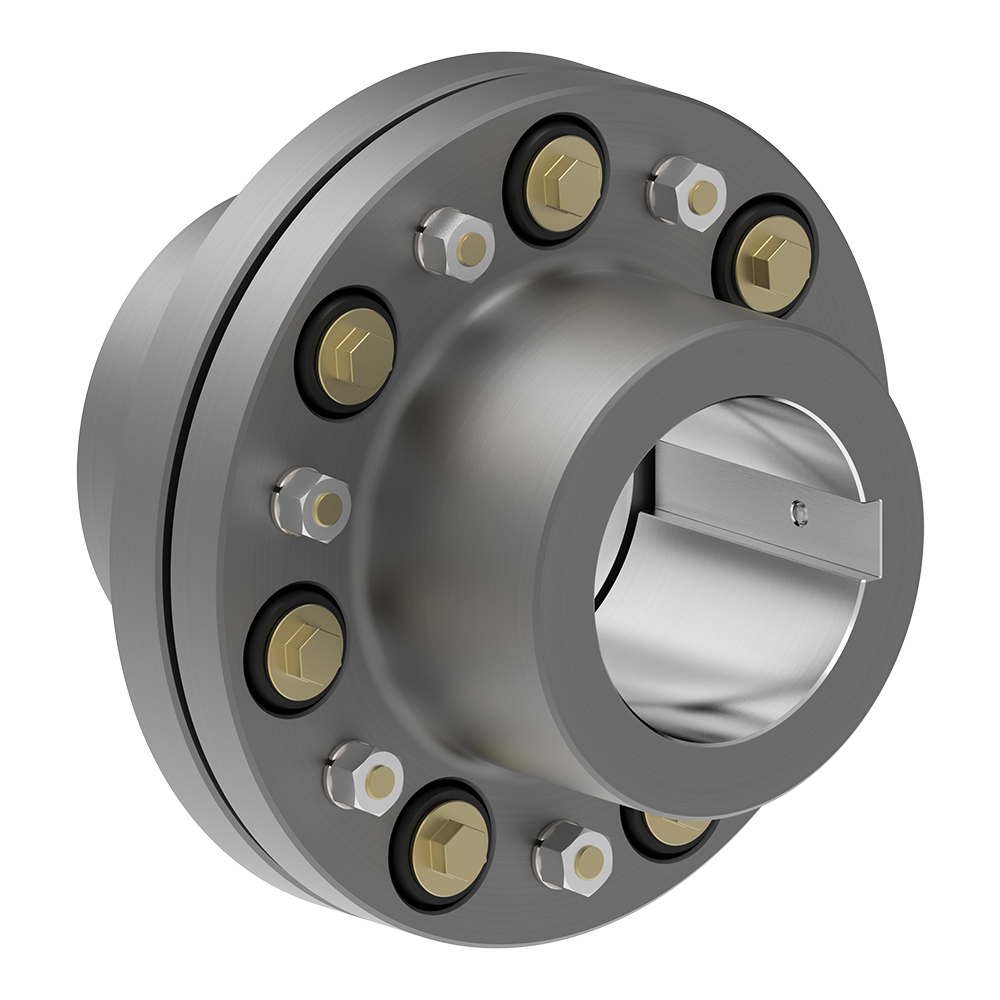

Flanschkupplungen der Ausführung RINGFEDER^® TNF 5571 dienen der zuverlässigen Herstellung einer absolut spielfreien Verbindung zweier Wellen mittels Reibschluss. Sie sind die leistungsfähigere und wirt­schaft­lichere Alternative zu herkömmlichen Pressverbänden. Für die Montage werden die Flanschhälften lediglich auf die Wellenenden geschoben und mittels Schrumpf­scheiben kraftschlüssig befestigt – die Verbindung der Flansche erfolgt anschließend ebenfalls mittels einfacher Verschraubung. Notwendig sind weder zusätzliche Komponenten wie Passfedern oder Keile noch ein Erwärmen des Innenbereichs oder eine Abkühlung des Außenbereichs.

RINGFEDER^® Flansch­kupplung­en sind drehstarr und zeichen sich durch hohe Rund­lauf­genauig­keiten sowie die Zulässigkeit großer Wellentoleranzen aus. Neben höchsten Drehmomenten übertragen sie auch auftretende Biege­momente sowie Axial- und Radiallasten verschleißfrei und hochpräzise.

Die Flanschkupplungen der Ausführung RINGFEDER^® TNF 5571 überzeugen insbesondere durch folgende Eigenschaften:

• Spiel-, Verschleiß- und Wartungsfreiheit
• Robuste Verbindung mit hohen Festigkeitsreserven
• Direkte Kraftübertragung zwischen Welle und Flansch
• Höchste Rundlaufgenauigkeit
• Einfache Montage und Demontage
• Wellendurchmesser d_w bis 540 mm
• Außendurchmesser A bis1.200 mm

• Drehmomentbereich T bis 2.000.000 Nm

ATEX-Konformität

Für maximale Sicherheit in explosionsgefährdeten Bereichen können RINGFEDER^® Flanschkupplungen im Bedarfsfall selbstverständlich ATEX-konform gemäß Produktrichtlinie 2014/34/EU sowie DIN EN ISO 80079-36:2016 geliefert werden.

Haupteinsatzgebiete

• Getriebe- und Motorenbau

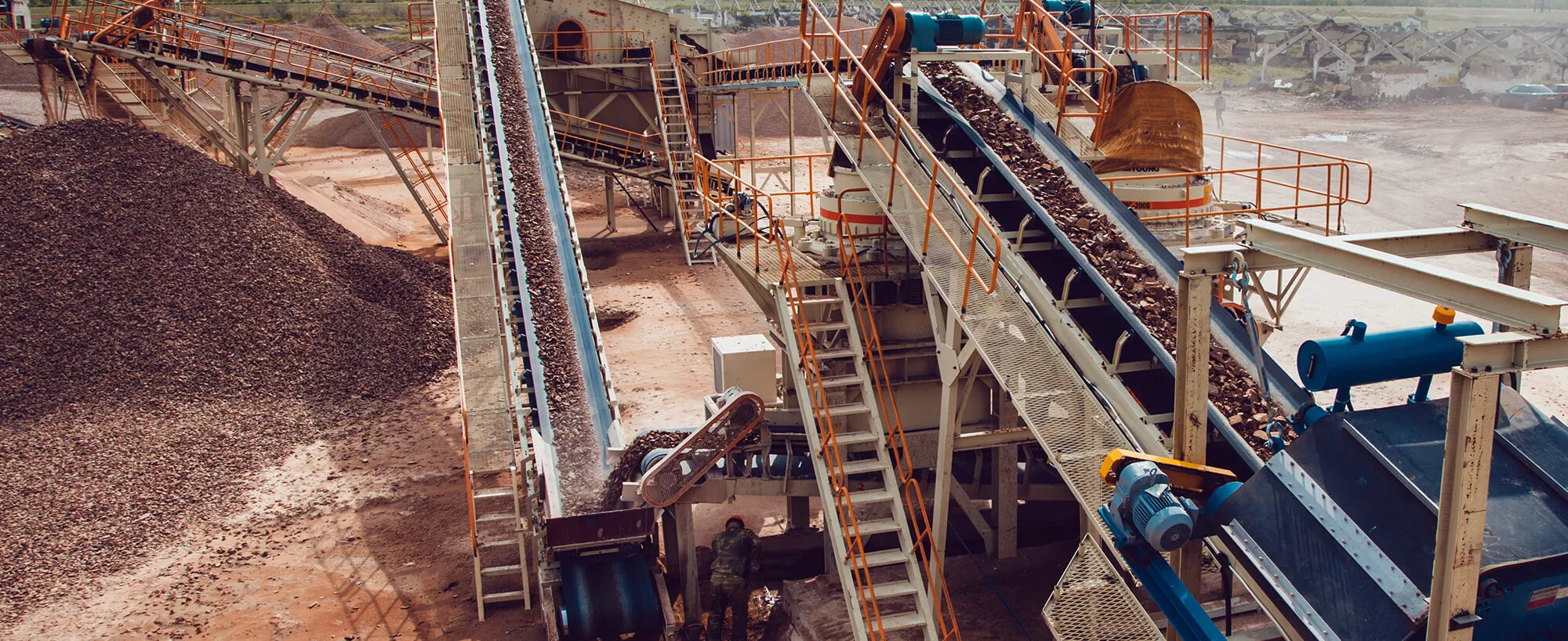

• Fördertechnik (z.B Bandantriebe)
• Misch- und Verfahrenstechnik
• Brecherwerke
• Wasserkraftechnik
• Elevatoren

Versionen

Flanschkupplungen der Ausführung RINGFEDER^® TNF 5571 stehen entsprechend der jeweiligen Anforderungen in zwei verschiedenen Versionen zur Verfügung:

• Version A – Schrumpfscheiben mit Außensechskantschrauben (HM = Zentrierung außen; HF = Zentrierung innen)
• Version B – Schrumpfscheiben mit Innensechskantschrauben (HM = Zentrierung außen; HF = Zentrierung innen)

Technische Hinweise

Bitte beachten Sie darüber hinaus die detaillierten Auswahl- und Betriebskriterien in den Dokumenten Product Paper Flanschkupplungen RINGFEDER^® TNF und Tech Paper Flanschkupplungen RINGFEDER^® TNF 5571.
