Hochdrehelastische Kupplungen TNR 2428.1

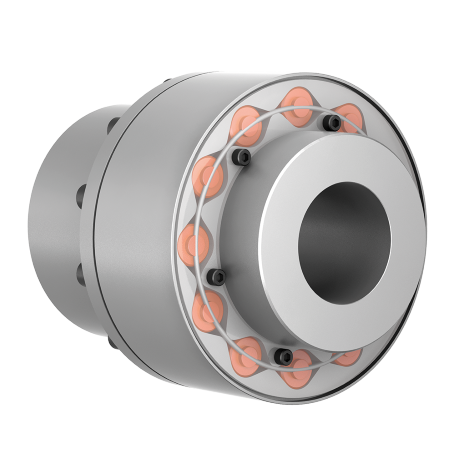

Einreihige hochelastische RINGFEDER® TNR 2428.1 für Wellen-Wellenverbindung. Unter Beachtung von X1 ist ein Austausch der elastischen Elemente ohne axiales Verschieben der gekuppelten Maschinen gegeben.
Technische Daten & CAD-Modelle
| CAD |
Größe
|
d1f max
mm |
d2f max
mm |
D
mm |
D1
mm |
D2
mm |
C1
mm |
C2
mm |
L
mm |
X1
mm |
Gwub
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 120.1 | 50 | 55 | 120 | 73 | 85 | 65 | 65 | 134 | 28 | 6,7 | |
| 160.1 | 70 | 75 | 160 | 100 | 115 | 90 | 90 | 184 | 23 | 16,3 | |
| 200.1 | 90 | 105 | 200 | 129 | 155 | 115 | 115 | 235 | 28 | 34,9 | |
| 260.1 | 115 | 130 | 260 | 165 | 195 | 140 | 140 | 286 | 40 | 69,7 | |
| 320.1 | 145 | 165 | 320 | 210 | 245 | 175 | 175 | 357 | 50 | 137,0 | |
| 400.1 | 185 | 215 | 400 | 275 | 305 | 230 | 230 | 468 | 52 | 278,0 | |
| 500.1 | 230 | 250 | 500 | 335 | 350 | 300 | 300 | 610 | 60 | 527,0 | |
| 640.1 | 300 | 320 | 640 | 430 | 450 | 380 | 380 | 775 | 68 | 1088,0 |
| CAD |
Größe |
d1f max inch |
d2f max inch |
D inch |
D1 inch |
D2 inch |
C1 inch |
C2 inch |
L inch |
X1 inch |
Gwub lbs |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 120.1 | 1.969 | 2.165 | 4.724 | 2.874 | 3.346 | 2.559 | 2.559 | 5.276 | 1.102 | 14.8 | |
| 160.1 | 2.756 | 2.953 | 6.299 | 3.937 | 4.528 | 3.543 | 3.543 | 7.244 | 0.906 | 36.0 | |
| 200.1 | 3.543 | 4.134 | 7.874 | 5.079 | 6.102 | 4.528 | 4.528 | 9.252 | 1.102 | 77.0 | |
| 260.1 | 4.528 | 5.118 | 10.236 | 6.496 | 7.677 | 5.512 | 5.512 | 11.260 | 1.575 | 153.7 | |
| 320.1 | 5.709 | 6.496 | 12.598 | 8.268 | 9.646 | 6.890 | 6.890 | 14.055 | 1.969 | 302.0 | |
| 400.1 | 7.283 | 8.465 | 15.748 | 10.827 | 12.008 | 9.055 | 9.055 | 18.425 | 2.047 | 612.9 | |
| 500.1 | 9.055 | 9.843 | 19.685 | 13.189 | 13.780 | 11.811 | 11.811 | 24.016 | 2.362 | 1161.8 | |
| 640.1 | 11.811 | 12.598 | 25.197 | 16.929 | 17.717 | 14.961 | 14.961 | 30.512 | 2.677 | 2398.6 |
Bilder & Zeichnungen
Produkteigenschaften
RINGFEDER® TNR
Die RINGFEDER® TNR wurde speziell für den Einsatz mit Verbrennungskraftmaschinen entwickelt und optimiert. Hier kommt es durch die periodische Anregung und die Nutzung eines großen Drehzahlbereiches zu dynamischen Störungen, wodurch die Notwendigkeit besteht unvermeidbare Resonanzstellen durch gezielte Einstellung der Steifigkeit zu verlagern.
Kompakt bauend, steckbar, wahlweise durchschlagend oder durchschlagsicher, maximal dynamisch einstellbar und das in einem weiten Temperaturbereich – die neue RINGFEDER® TNR.
Eckdaten:
- Dynamische Steifigkeit: elastisch bis hochelastisches Übertragungsverhalten
- Drehmoment [Nm]: 144 bis 9600
- Drehzahl [1/min]: 1200 bis 4750
- Temperaturbereich: -50°C bis +230°C
Jeder Antriebsstrang hat sein charakteristisches Drehschwingungsverhalten und die neuentwickelte RINGFEDER® TNR bietet für jeden die passende dynamische Steifigkeit.
Eigenschaften/Vorteile
- Gezieltes Einstellen der dynamischen Eigenschaften durch Variation der elastischen Puffer
- Durchschlagend oder über einfache Modifikation durchschlagsicher
- Sehr kompakte Bauweise wodurch die Kupplung in enge Bauräume eingebaut werden kann
- Leichtes Austauschen der Verschleißteile ohne Demontage von Naben oder Flanschen
- Durch modulares Baukastensystem können Sonderlösungen kostengünstig realisiert werden
- Kostenneutrale Anpassung der Steifigkeit auch bei Einzelprojekte
