Metallbalgkupplungen GWB PKA | RINGFEDER®

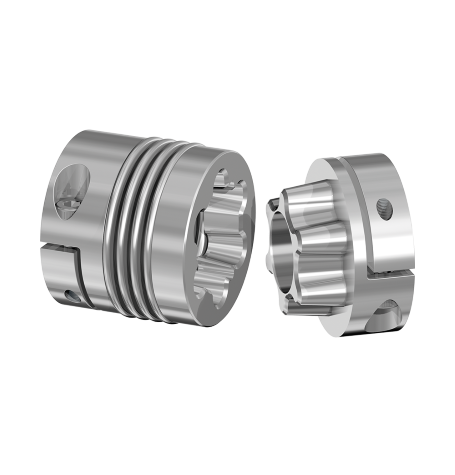

Spielfreie Metallbalgkupplung Baureihe PKA mit Klemmnabe

PKA

Download der CAD-Daten ist nach dem Login verfügbar.

CAD
Größe
L
mm
d1min
mm
d1max
mm
H
mm
T
Nm
nmax
1/min
ΔKa
mm
ΔKw
Grad
ΔKr
mm
TA1
Nm
0,4 26 3 8 17 0,5 15000 0,2 1,2 0,1 0,3
0,4 28 3 8 17 0,5 15000 0,3 2 0,15 0,3
0,4 32 3 8 17 0,5 15000 0,4 2 0,2 0,3
0,9 27 3 8 17 1,1 15000 0,2 1,2 0,1 0,6
0,9 30 3 8 17 1,1 15000 0,3 2 0,15 0,6
0,9 34 3 8 17 1,1 15000 0,4 2 0,2 0,6
1,5 32 3 10 21,5 1,75 15000 0,25 1,2 0,1 0,8
1,5 36 3 10 21,5 1,75 15000 0,4 2 0,15 0,8
2 37 3 14 27 2,4 15000 0,3 1,2 0,1 1,5
2 43 3 14 27 2,4 15000 0,4 2 0,2 1,5
2 47 3 14 27 2,4 15000 0,5 2 0,25 1,5
4,5 49 5 17 34,5 5,5 15000 0,3 1,2 0,1 3
4,5 57 5 17 34,5 5,5 15000 0,5 2 0,2 3
10 55 5 24 41,5 12 15000 0,4 1,2 0,15 3
10 66 5 24 41,5 12 15000 0,5 2 0,25 3
18 59 10 26 47 22 12700 0,4 1,2 0,15 6
18 67 10 26 47 22 12700 0,5 1,5 0,2 6
30 70 10 30 56,5 36 10200 0,4 1 0,1 12
30 78 10 30 56,5 36 10200 0,5 1,5 0,2 12
60 85 14 34 66,5 75 8600 0,4 1 0,1 30
60 96 14 34 66,5 75 8600 0,5 1,5 0,2 30
150 95 17 42 83 180 6800 0,4 1 0,2 85
150 107 17 42 83 180 6800 0,5 1,5 0,2 85
300 112 24 60 110 360 5900 0,4 1 0,2 120
300 123 24 60 110 360 5900 0,5 1,5 0,2 120
500 134 35 64 119 600 4900 0,5 1 0,2 190
500 145 35 64 119 600 4900 1 1,5 0,2 190
CAD Größe
L
inch
d1min
inch
d1max
inch
H
inch
T
ft-lbs
nmax
rpm
ΔKa
inch
ΔKw
degree
ΔKr
inch
TA1
ft-lbs
  0.4 1.024 0.118 0.315 0.669 0.4 15000 0.008 1.2 0.004 0.22
  0.4 1.102 0.118 0.315 0.669 0.4 15000 0.012 2.0 0.006 0.22
  0.4 1.260 0.118 0.315 0.669 0.4 15000 0.016 2.0 0.008 0.22
  0.9 1.063 0.118 0.315 0.669 0.8 15000 0.008 1.2 0.004 0.44
  0.9 1.181 0.118 0.315 0.669 0.8 15000 0.012 2.0 0.006 0.44
  0.9 1.339 0.118 0.315 0.669 0.8 15000 0.016 2.0 0.008 0.44
  1.5 1.260 0.118 0.394 0.846 1.3 15000 0.010 1.2 0.004 0.59
  1.5 1.417 0.118 0.394 0.846 1.3 15000 0.016 2.0 0.006 0.59
  2 1.457 0.118 0.551 1.063 1.8 15000 0.012 1.2 0.004 1.11
  2 1.693 0.118 0.551 1.063 1.8 15000 0.016 2.0 0.008 1.11
  2 1.850 0.118 0.551 1.063 1.8 15000 0.020 2.0 0.010 1.11
  4.5 1.929 0.197 0.669 1.358 4.1 15000 0.012 1.2 0.004 2.21
  4.5 2.244 0.197 0.669 1.358 4.1 15000 0.020 2.0 0.008 2.21
  10 2.165 0.197 0.945 1.634 8.9 15000 0.016 1.2 0.006 2.21
  10 2.598 0.197 0.945 1.634 8.9 15000 0.020 2.0 0.010 2.21
  18 2.323 0.394 1.024 1.850 16.2 12700 0.016 1.2 0.006 4.43
  18 2.638 0.394 1.024 1.850 16.2 12700 0.020 1.5 0.008 4.43
  30 2.756 0.394 1.181 2.224 26.6 10200 0.016 1.0 0.004 8.85
  30 3.071 0.394 1.181 2.224 26.6 10200 0.020 1.5 0.008 8.85
  60 3.346 0.551 1.339 2.618 55.3 8600 0.016 1.0 0.004 22.13
  60 3.780 0.551 1.339 2.618 55.3 8600 0.020 1.5 0.008 22.13
  150 3.740 0.669 1.654 3.268 132.8 6800 0.016 1.0 0.008 62.69
  150 4.213 0.669 1.654 3.268 132.8 6800 0.020 1.5 0.008 62.69
  300 4.409 0.945 2.362 4.331 265.5 5900 0.016 1.0 0.008 88.51
  300 4.843 0.945 2.362 4.331 265.5 5900 0.020 1.5 0.008 88.51
  500 5.276 1.378 2.520 4.685 442.5 4900 0.020 1.0 0.008 140.14
  500 5.709 1.378 2.520 4.685 442.5 4900 0.039 1.5 0.008 140.14

Charakteristische Eigenschaften

Baureihe PKA mit Klemmnabe

  • Metallbalg aus rostfreiem Stahl, Naben aus Aluminium
  • Spielfrei und verdrehsteif
  • Hochfestes Stecksegment
  • Hohe Leistungsdichte
  • Verschleiß- und wartungsfrei
  • Axial steckbar
  • Kurze Montage- und Demontagezeiten

Technische Daten

  • TKN = Nenndrehmoment
  • MA = Anzugsmoment der Spannschrauben
  • Cy dyn = Drehfedersteife
  • Cr = Radiale Federsteife
  • Ca = Axiale Federsteife
  • nmax = Maximale Drehzahl
  • V = Vorspannung
  • △Ka = Maximal zulässiger Versatz axial
  • △Kw = Maximal zulässiger Versatz winklig
  • △Kr = Maximal zulässiger Versatz radial
  • J = Trägheitsmoment
