Metallbalgkupplungen GWB DKN | RINGFEDER®

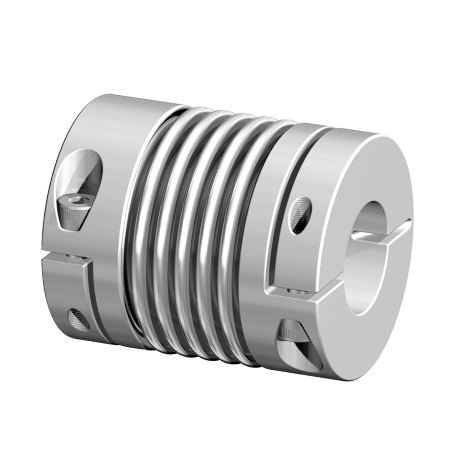

Die Metallbalgkupplungen des Typs 'DKN miniatur' eignen sich durch ihre kompakte Bauform für spielfreie Verbindungen, die auf engstem Raum realisiert werden sollen. Die Befestigung von An- und Abtrieb erfolgt über Klemmnaben. Beste Qualität in Verarbeitung und Material garantiert ein Höchstmaß an Langlebigkeit.

GWB DKN

Download der CAD-Daten ist nach dem Login verfügbar.

CAD
Größe
L
mm
d1min
mm
d1max
mm
D1
mm
H
mm
T
Nm
nmax
1/min
ΔKa
mm
ΔKw
Grad
ΔKr
mm
TA1
Nm
4 21 3 8 16 18 0,5 15000 0,2 1,2 0,10 0,3
4 24 3 8 16 18 0,5 15000 0,3 2,0 0,15 0,3
4 28 3 8 16 18 0,5 15000 0,4 2,0 0,20 0,3
9 23 3 8 16 18 1,1 15000 0,2 1,2 0,10 0,3
9 26 3 8 16 18 1,1 15000 0,3 2,0 0,15 0,3
9 30 3 8 16 18 1,1 15000 0,4 2,0 0,20 0,3
15 26 3 10 20 21 1,75 15000 0,25 1,2 0,10 0,8
15 30 3 10 20 21 1,75 15000 0,4 2,0 0,15 0,8
20 32 3 14 25 27 2,4 15000 0,3 1,2 0,10 1,5
20 38 3 14 25 27 2,4 15000 0,4 2,0 0,20 1,5
20 42 3 14 25 27 2,4 15000 0,5 2,0 0,25 1,5
45 41 5 17 33 34 5,5 15000 0,3 1,2 0,10 3
45 50 5 17 33 34 5,5 15000 0,5 2,0 0,20 3
100 47 5 24 40 42 12 15000 0,4 1,2 0,15 3
100 57 5 24 40 42 12 15000 0,5 2,0 0,25 3
CAD Größe
L
inch
d1min
inch
d1max
inch
D1
inch
H
inch
T
ft-lbs
nmax
rpm
ΔKa
inch
ΔKw
degree
ΔKr
inch
TA1
ft-lbs
  4 0.827 0.118 0.315 0.630 0.709 0.4 15000 0.008 1.2 0.004 0.2
  4 0.945 0.118 0.315 0.630 0.709 0.4 15000 0.012 2.0 0.006 0.2
  4 1.102 0.118 0.315 0.630 0.709 0.4 15000 0.016 2.0 0.008 0.2
  9 0.906 0.118 0.315 0.630 0.709 0.8 15000 0.008 1.2 0.004 0.2
  9 1.024 0.118 0.315 0.630 0.709 0.8 15000 0.012 2.0 0.006 0.2
  9 1.181 0.118 0.315 0.630 0.709 0.8 15000 0.016 2.0 0.008 0.2
  15 1.024 0.118 0.394 0.787 0.827 1.3 15000 0.010 1.2 0.004 0.6
  15 1.181 0.118 0.394 0.787 0.827 1.3 15000 0.016 2.0 0.006 0.6
  20 1.260 0.118 0.551 0.984 1.063 1.8 15000 0.012 1.2 0.004 1.1
  20 1.496 0.118 0.551 0.984 1.063 1.8 15000 0.016 2.0 0.008 1.1
  20 1.654 0.118 0.551 0.984 1.063 1.8 15000 0.020 2.0 0.010 1.1
  45 1.614 0.197 0.669 1.299 1.339 4.1 15000 0.012 1.2 0.004 2.2
  45 1.969 0.197 0.669 1.299 1.339 4.1 15000 0.020 2.0 0.008 2.2
  100 1.850 0.197 0.945 1.575 1.654 8.9 15000 0.016 1.2 0.006 2.2
  100 2.244 0.197 0.945 1.575 1.654 8.9 15000 0.020 2.0 0.010 2.2

Charakteristische Eigenschaften

  • Spielfreie Drehmomentübertragung
  • Hohe Verdrehsteife, exakte Übertragung des Drehwinkels
  • Unterschiedliche Drehfedersteifen
  • Kleine Baumaße, geringes Trägheitsmoment
  • Metallbalg aus rostfreiem Edelstahl
  • Einfache und betriebssichere Montage
  • Ausgleich von radialem, axialem und winkligem Wellenversatz
  • Kein Verschleiß, wartungsfrei, keine Stillstandzeiten
  • Temperatur unempfindlich von -30°C bis +100°C
  • Nenndrehmomente von 0,1 – 5000 Nm

Vorteile

  • 100% Kontrolle und Nachverfolgbarkeit durch individuelle Kennzeichnung
  • Höhere Drehmomente bei gleicher Baugröße
  • Kompaktere Bauweise
  • Vergrößerte Bohrungsbereiche
  • Kundenspezische Lösungen
  • Höhere Sicherheit in der Anwendung, z.B. keine falschen Schraubenanzugsmomente

Spielfreie Metallbalgkupplungen werden im Maschinenbau eingesetzt wo ein Drehmoment oder eine Drehbewegung mit möglichst großer Winkelgenauigkeit von Welle zu Welle übertragen werden muss.

  • Pumpen mit axialen und vertikalen Antrieben
  • Hochdynamische Portalantriebe
  • Spindelhubeinheiten
  • Lineareinheiten
  • Verpackungsmaschinen
  • Werkzeugmaschinen
  • Sondermaschinen

Baureihe DKN

  • Miniatur Metallbalgkupplung mit Klemmnaben

Eigenschaften

  • Metallbalg aus rostfreiem Stahl, Naben aus Aluminium
  • Die Wellentoleranz sollte innerhalb der Passungstoleranz “g6“ oder “h7“ liegen
  • Die Kontaktflächen müssen öl- und fettfrei sein
  • Ausführungen mit Passfedernut DIN 6885-1 optional
  • Sonderausführung in Edelstahl optional

Downloads

Product Paper Metallbalgkupplungen RINGFEDER® GWB

Product Paper Metallbalgkupplungen RINGFEDER® GWB

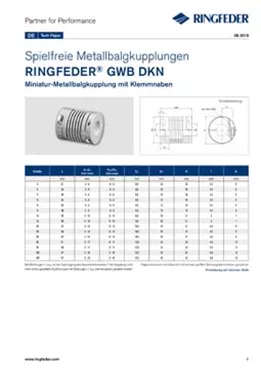

Tech Paper Metallbalgkupplungen RINGFEDER® GWB DKN
