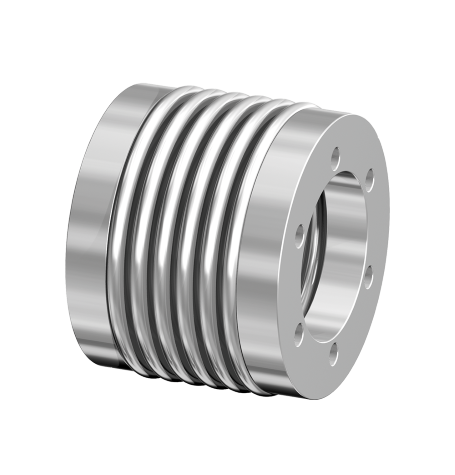

'CKN' ist die Kupplungsbaureihe, die Kunden ein Höchstmaß an Freiheiten einräumt. Durch den Flanschanbau bieten sich zahlreiche Möglichkeiten, mit dem Element eine Wellenverbindung herzustellen oder einen Anbau von Naben, Flanschwellen oder einfachen Flanschen anzubringen. Je nach Typ ist CKN für sehr hohe Drehmomente bis 5000 Nm ausgelegt.

GWB CKN

Download der CAD-Daten ist nach dem Login verfügbar.

CAD

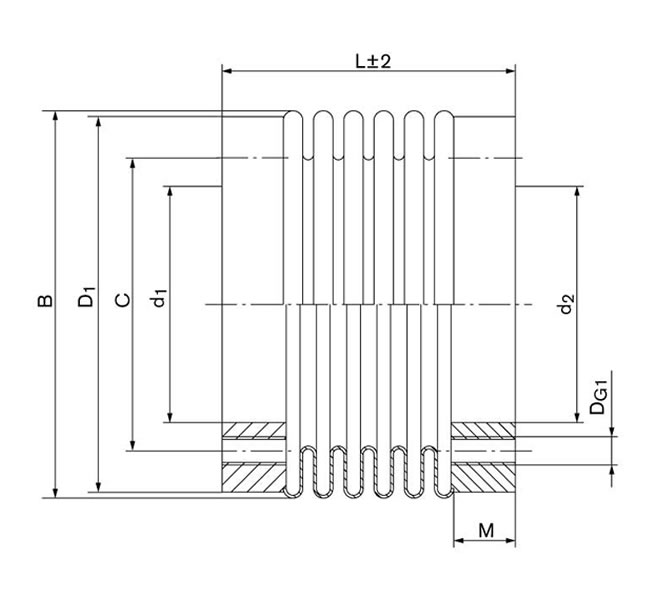

Größe
L
mm
d1
mm
B
mm
D1
mm
T
Nm
nmax
1/min
ΔKa
mm
ΔKw
Grad
ΔKr
mm
DG1
mm
TA1
Nm
18 36 22 46 46 22 13900 0,5 1,5 0,2 M5 5,9
18 44 22 46 46 22 13900 0,5 1,5 0,2 M5 5,9
30 30 28 56 55 36 11000 0,4 1,0 0,1 M5 5,9
30 38 28 56 55 36 11000 0,5 1,5 0,2 M5 5,9
60 41 38 66 64 75 9000 0,4 1,0 0,1 M6 10
60 51 38 66 64 75 9000 0,5 1,5 0,2 M6 10
80 52 50 82 80 96 7100 0,4 1,0 0,2 M6 10
80 62 50 82 80 96 7100 0,5 1,5 0,2 M6 10
150 52 50 82 80 180 7100 0,4 1,0 0,2 M6 15
150 62 50 82 80 180 7100 0,5 1,5 0,2 M6 15
200 51 50 90 90 240 6600 0,4 1,0 0,2 M6 18
200 63 50 90 90 240 6600 0,5 1,5 0,2 M6 18
300 55 50 110 109 360 5200 0,4 1,0 0,2 M8 25
300 66 50 110 109 360 5200 0,5 1,5 0,2 M8 25
500 61 70 122 119 600 4600 0,5 1,0 0,2 M8 36
500 72 70 122 119 600 4600 1,0 1,5 0,2 M8 36
800 130 85 157 140 960 3700 1,0 1,5 0,2 M16 210
1400 130 85 157 140 1680 3700 1,0 1,5 0,2 M16 210
3000 130 100 199 180 3000 3700 1,0 1,5 0,2 M20 365
5000 143 145 250 230 5000 3000 1,0 1,5 0,2 M20 365
CAD Größe
L
inch
d1
inch
B
inch
D1
inch
T
ft-lbs
nmax
rpm
ΔKa
inch
ΔKw
degree
ΔKr
inch
DG1
mm
TA1
ft-lbs
  18 1.417 0.866 1.811 1.811 16 13900 0.020 1.5 0.008 M5 4.4
  18 1.732 0.866 1.811 1.811 16 13900 0.020 1.5 0.008 M5 4.4
  30 1.181 1.102 2.205 2.165 27 11000 0.016 1.0 0.004 M5 4.4
  30 1.496 1.102 2.205 2.165 27 11000 0.020 1.5 0.008 M5 4.4
  60 1.614 1.496 2.598 2.520 55 9000 0.016 1.0 0.004 M6 7.4
  60 2.008 1.496 2.598 2.520 55 9000 0.020 1.5 0.008 M6 7.4
  80 2.047 1.969 3.228 3.150 71 7100 0.016 1.0 0.008 M6 7.4
  80 2.441 1.969 3.228 3.150 71 7100 0.020 1.5 0.008 M6 7.4
  150 2.047 1.969 3.228 3.150 133 7100 0.016 1.0 0.008 M6 11.0
  150 2.441 1.969 3.228 3.150 133 7100 0.020 1.5 0.008 M6 11.0
  200 2.008 1.969 3.543 3.543 177 6600 0.016 1.0 0.008 M6 13.0
  200 2.480 1.969 3.543 3.543 177 6600 0.020 1.5 0.008 M6 13.0
  300 2.165 1.969 4.331 4.291 266 5200 0.016 1.0 0.008 M8 18.0
  300 2.598 1.969 4.331 4.291 266 5200 0.020 1.5 0.008 M8 18.0
  500 2.402 2.756 4.803 4.685 443 4600 0.020 1.0 0.008 M8 27.0
  500 2.835 2.756 4.803 4.685 443 4600 0.039 1.5 0.008 M8 27.0
  800 5.118 3.346 6.181 5.512 708 3700 0.039 1.5 0.008 M16 155.0
  1400 5.118 3.346 6.181 5.512 1239 3700 0.039 1.5 0.008 M16 155.0
  3000 5.118 3.937 7.835 7.087 2213 3700 0.039 1.5 0.008 M20 269.0
  5000 5.630 5.709 9.843 9.055 3688 3000 0.039 1.5 0.008 M20 269.0

Charakteristische Eigenschaften

  • Spielfreie Drehmomentübertragung
  • Hohe Verdrehsteife, exakte Übertragung des Drehwinkels
  • Unterschiedliche Drehfedersteifen
  • Kleine Baumaße, geringes Trägheitsmoment
  • Metallbalg aus rostfreiem Edelstahl
  • Einfache und betriebssichere Montage
  • Ausgleich von radialem, axialem und winkligem Wellenversatz
  • Kein Verschleiß, wartungsfrei, keine Stillstandzeiten
  • Temperatur unempfindlich von -30°C bis +100°C
  • Nenndrehmomente von 0,1 – 5000 Nm

Vorteile

  • 100% Kontrolle und Nachverfolgbarkeit durch individuelle Kennzeichnung
  • Höhere Drehmomente bei gleicher Baugröße
  • Kompaktere Bauweise
  • Vergrößerte Bohrungsbereiche
  • Kundenspezische Lösungen
  • Höhere Sicherheit in der Anwendung, z.B. keine falschen Schraubenanzugsmomente

Spielfreie Metallbalgkupplungen werden im Maschinenbau eingesetzt wo ein Drehmoment oder eine Drehbewegung mit möglichst großer Winkelgenauigkeit von Welle zu Welle übertragen werden muss.

  • Pumpen mit axialen und vertikalen Antrieben
  • Hochdynamische Portalantriebe
  • Spindelhubeinheiten
  • Lineareinheiten
  • Verpackungsmaschinen
  • Werkzeugmaschinen
  • Sondermaschinen

Baureihe CKN

  • Metallbalgkupplung mit Flansch-Anbau

Eigenschaften

  • Metallbalg aus rostfreiem Stahl
  • Naben bis Größe 500 aus Aluminium, Größe 800 – 5000 Naben aus Stahl
  • Die Kontaktflächen müssen öl- und fettfrei sein
  • Sonderausführung in Edelstahl optional

Downloads

Product Paper Metallbalgkupplungen RINGFEDER® GWB

Product Paper Metallbalgkupplungen RINGFEDER® GWB

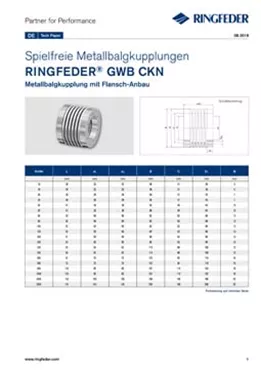

Tech Paper Metallbalgkupplungen RINGFEDER® GWB CKN
