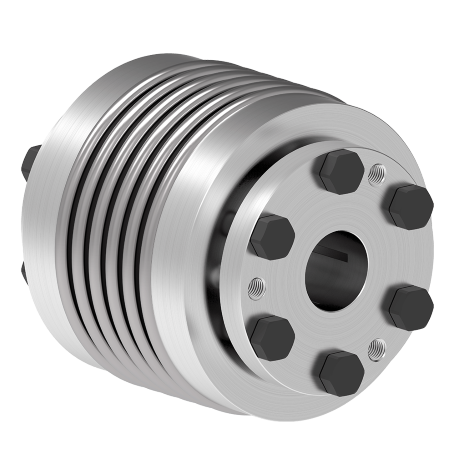

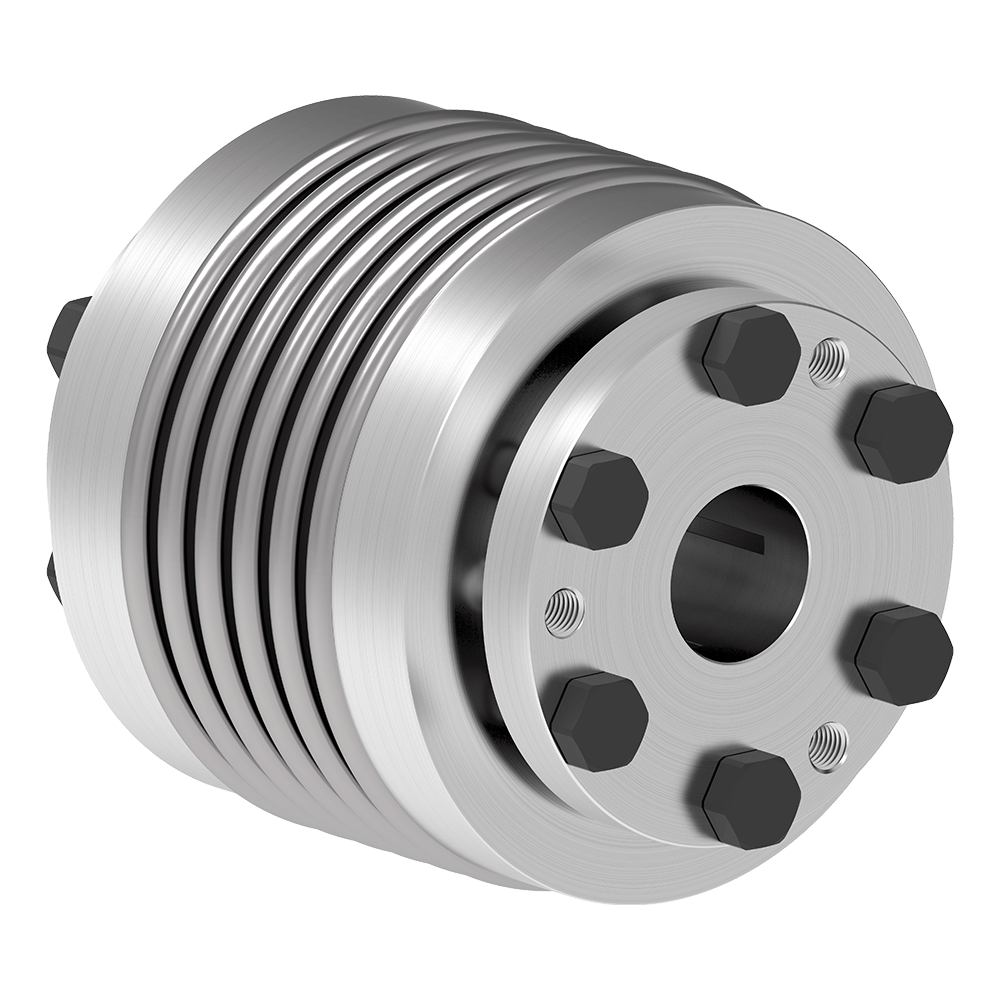

Metallbalgkupplungen GWB AK | RINGFEDER®

Metallbalgkupplungen der Baureihe 'AK' wurden speziell für die spielfreie Übertragung sehr hoher Drehmomente bis 5000 Nm konstruiert. Das Element wird an An- und Abtrieb durch eine konische Spannbuchse fixiert. Je nach benötigter Größe wird die Kupplung mit einer Nabe aus Aluminium oder Edelstahl gefertigt. Die AK überzeugt zudem durch einen optimalen Rundlauf.

GWB AK

Download der CAD-Daten ist nach dem Login verfügbar.

CAD

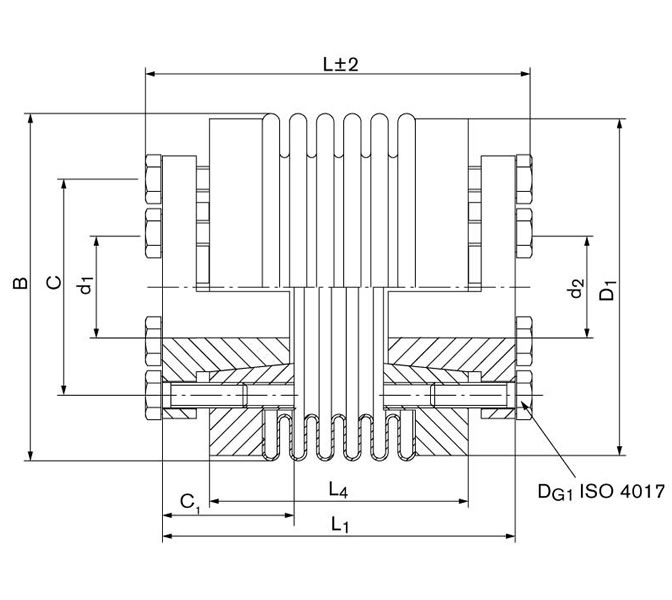

Größe
L
mm
d1min
mm
d1max
mm
B
mm
T
Nm
nmax
1/min
ΔKa
mm
ΔKw
Grad
ΔKr
mm
DG1
mm
TA1
Nm
30 52 9 20 56 36 11000 0,4 1,0 0,1 4 3
30 60 9 20 56 36 11000 0,5 1,5 0,2 4 3
60 63 12 25 66 72 9100 0,4 1,0 0,1 6 8,5
60 73 12 25 66 72 9100 0,5 1,5 0,2 6 8,5
80 79 15 35 82 96 7000 0,4 1,0 0,2 6 10
80 91 15 35 82 96 7000 0,5 1,5 0,2 6 10
150 79 15 35 82 180 7000 0,4 1,0 0,2 6 14
150 91 15 35 82 180 7000 0,5 1,5 0,2 6 14
200 80 15 35 90 240 6700 0,4 1,0 0,2 6 14
200 80 35,1 42 90 240 6700 0,4 1,0 0,2 6 14
200 93 15 35 90 240 6700 0,5 1,5 0,2 6 14
200 93 35,1 42 90 240 6700 0,5 1,5 0,2 6 14
300 93 15 42 110 360 5200 0,4 1,0 0,2 8 18
300 93 30 50 110 360 5200 0,4 1,0 0,2 8 18
300 104 15 42 110 360 5200 0,5 1,5 0,2 8 18
300 104 30 50 110 360 5200 0,5 1,5 0,2 8 18
500 102 24 50 122 600 4600 0,5 1,0 0,2 8 26
500 102 40 55 122 600 4600 0,5 1,0 0,2 8 26
500 113 24 50 122 600 4600 1 1,5 0,2 8 26
500 113 40 55 122 600 4600 1,0 1,5 0,2 8 26
800 170 30 60 157 800 3700 1 1,5 0,2 16 50
800 170 60,1 70 157 800 3700 1,0 1,5 0,2 16 50
1400 170 35 60 157 1400 3700 1 1,5 0,2 16 80
1400 170 60 70 157 1400 3700 1,0 1,5 0,2 16 80
3000 191 50 70 199 3000 2800 1 1,5 0,2 16 130
3000 191 70,1 80 199 3000 2800 1,0 1,5 0,2 16 130
5000 199 60 70 250 5000 2800 1 1,5 0,2 16 210
5000 199 70,1 90 250 5000 2800 1,0 1,5 0,2 16 210
CAD Größe
L
inch
d1min
inch
d1max
inch
B
inch
T
ft-lbs
nmax
rpm
ΔKa
inch
ΔKw
degree
ΔKr
inch
DG1
mm
TA1
ft-lbs
  30 2.047 0.354 0.787 2.205 27 11000 0.016 1.0 0.004 4 2.2
  30 2.362 0.354 0.787 2.205 27 11000 0.020 1.5 0.008 4 2.2
  60 2.480 0.472 0.984 2.598 53 9100 0.016 1.0 0.004 6 6.3
  60 2.874 0.472 0.984 2.598 53 9100 0.020 1.5 0.008 6 6.3
  80 3.110 0.591 1.378 3.228 71 7000 0.016 1.0 0.008 6 7.4
  80 3.583 0.591 1.378 3.228 71 7000 0.020 1.5 0.008 6 7.4
  150 3.110 0.591 1.378 3.228 133 7000 0.016 1.0 0.008 6 10.0
  150 3.583 0.591 1.378 3.228 133 7000 0.020 1.5 0.008 6 10.0
  200 3.150 0.591 1.378 3.543 177 6700 0.016 1.0 0.008 6 10.0
  200 3.150 1.382 1.654 3.543 177 6700 0.016 1.0 0.008 6 10.3
  200 3.661 0.591 1.378 3.543 177 6700 0.020 1.5 0.008 6 10.0
  200 3.661 1.382 1.654 3.543 177 6700 0.020 1.5 0.008 6 10.3
  300 3.661 0.591 1.654 4.331 266 5200 0.016 1.0 0.008 8 13.0
  300 3.661 1.181 1.969 4.331 266 5200 0.016 1.0 0.008 8 13.3
  300 4.094 0.591 1.654 4.331 266 5200 0.020 1.5 0.008 8 13.0
  300 4.094 1.181 1.969 4.331 266 5200 0.020 1.5 0.008 8 13.3
  500 4.016 0.945 1.969 4.803 443 4600 0.020 1.0 0.008 8 19.0
  500 4.016 1.575 2.165 4.803 443 4600 0.020 1.0 0.008 8 19.2
  500 4.449 0.945 1.969 4.803 443 4600 0.039 1.5 0.008 8 19.0
  500 4.449 1.575 2.165 4.803 443 4600 0.039 1.5 0.008 8 19.2
  800 6.693 1.181 2.362 6.181 590 3700 0.039 1.5 0.008 16 37.0
  800 6.693 2.366 2.756 6.181 590 3700 0.039 1.5 0.008 16 36.9
  1400 6.693 1.378 2.362 6.181 1033 3700 0.039 1.5 0.008 16 59.0
  1400 6.693 2.362 2.756 6.181 1033 3700 0.039 1.5 0.008 16 59.0
  3000 7.520 1.969 2.756 7.835 2213 2800 0.039 1.5 0.008 16 96.0
  3000 7.520 2.760 3.150 7.835 2213 2800 0.039 1.5 0.008 16 95.9
  5000 7.835 2.362 2.756 9.843 3688 2800 0.039 1.5 0.008 16 155.0
  5000 7.835 2.760 3.543 9.843 3688 2800 0.039 1.5 0.008 16 154.9

Charakteristische Eigenschaften

  • Spielfreie Drehmomentübertragung
  • Hohe Verdrehsteife, exakte Übertragung des Drehwinkels
  • Unterschiedliche Drehfedersteifen
  • Kleine Baumaße, geringes Trägheitsmoment
  • Metallbalg aus rostfreiem Edelstahl
  • Einfache und betriebssichere Montage
  • Ausgleich von radialem, axialem und winkligem Wellenversatz
  • Kein Verschleiß, wartungsfrei, keine Stillstandzeiten
  • Temperatur unempfindlich von -30°C bis +100°C
  • Nenndrehmomente von 0,1 – 5000 Nm

Vorteile

  • 100% Kontrolle und Nachverfolgbarkeit durch individuelle Kennzeichnung
  • Höhere Drehmomente bei gleicher Baugröße
  • Kompaktere Bauweise
  • Vergrößerte Bohrungsbereiche
  • Kundenspezische Lösungen
  • Höhere Sicherheit in der Anwendung, z.B. keine falschen Schraubenanzugsmomente

Spielfreie Metallbalgkupplungen werden im Maschinenbau eingesetzt wo ein Drehmoment oder eine Drehbewegung mit möglichst großer Winkelgenauigkeit von Welle zu Welle übertragen werden muss.

  • Pumpen mit axialen und vertikalen Antrieben
  • Hochdynamische Portalantriebe
  • Spindelhubeinheiten
  • Lineareinheiten
  • Verpackungsmaschinen
  • Werkzeugmaschinen
  • Sondermaschinen

Baureihe AK

  • Metallbalgkupplung mit Innenkonus

Eigenschaften

  • Metallbalg aus rostfreiem Stahl, Konusbuchsen aus Stahl
  • Naben bis Größe 500 aus Aluminium, Größe 800 – 5000 Naben aus Stahl
  • Die Wellentoleranz sollte innerhalb der Passungstoleranz “g6“ oder “h7“ liegen
  • Die Kontaktflächen müssen öl- und fettfrei sein
  • Sonderausführung in Edelstahl optional

Downloads

Product Paper Metallbalgkupplungen RINGFEDER® GWB

Product Paper Metallbalgkupplungen RINGFEDER® GWB

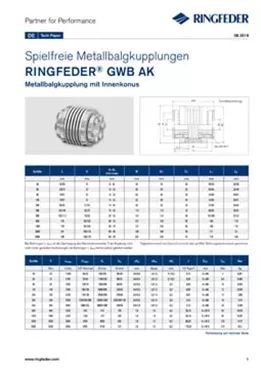

Tech Paper Metallbalgkupplungen RINGFEDER® GWB AK
