Hochdrehelastische Kupplungen TNR 2425.2

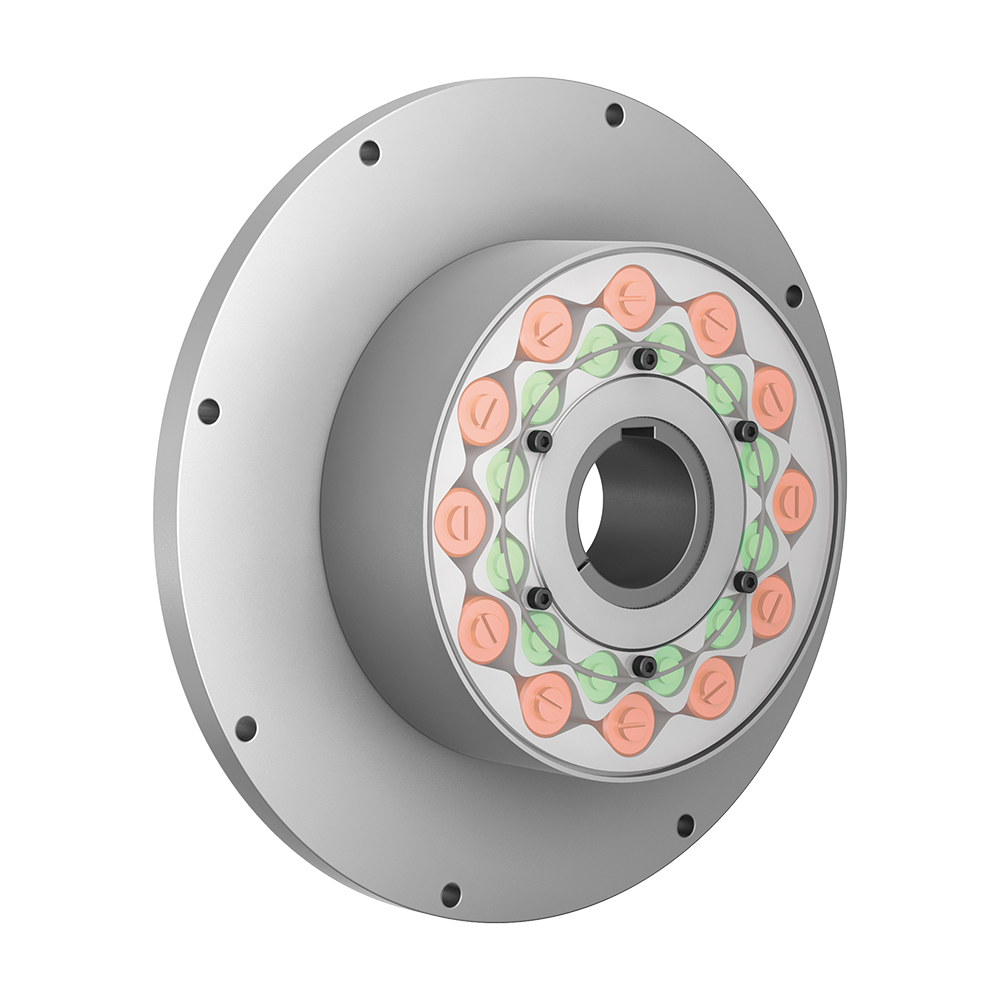

Zweireihige hochelastische RINGFEDER^® TNR 2425.2 für Flansch-Wellenverbindung mit Taper Spannbuchsen System und Flanschanschlussmaßen nach SAE J 620 d. Unter Beachtung von X1 ist ein Austausch der elastischen Elemente ohne axiales Verschieben der gekuppelten Maschinen gegeben.

Download

Video

Anfrage

Technische Daten & CAD-Modelle

Der Download von CAD-Daten steht Ihnen nach Login mit Ihrem persönlichen Customer- oder Distributor-Account zur Verfügung. Sie haben noch keinen Account? Hier können Sie sich kostenlos und unverbindlich registrieren.

Größe	Taper Buchse	SAE Größe	A mm	D_PC7 mm	d₇ mm	D mm	C₁ mm	L mm	F_K mm	X₁ mm	Gw_ub kg
160.2 - 06.5	1615	6,5	215,9	200,0	9,5	160	52,0	71	15	41	3,7
160.2 - 07.5	1615	7,5	241,3	222,3	9,5	160	52,0	71	15	41	4,0
160.2 - 08.0	1615	8,0	263,5	244,5	11,0	160	52,0	71	15	41	4,3
160.2 - 10.0	1615	10,0	314,3	295,3	11,0	160	52,0	71	15	41	5,2
200.2 - 07.5	2012	7,5	222,3	213,3	9,5	200	64,0	84	18	50	6,8
200.2 - 08.0	2012	8,0	263,5	244,5	11,0	200	64,0	84	18	50	7,2
200.2 - 10.0	2012	10,0	314,3	295,3	11,0	200	64,0	84	18	50	8,3
200.2 - 11.5	2012	11,5	352,4	333,7	11,0	200	64,0	84	18	50	9,2
260.2 - 10.0	2517	10,0	314,3	295,3	11,0	260	80,0	104	24	64	15,2
260.2 - 11.5	2517	11,5	352,4	333,7	11,0	260	80,0	104	24	64	16,4
260.2 - 14.0	2517	14,0	466,7	438,2	14,5	260	80,0	104	24	64	20,5
260.2 - 16.0	2517	16,0	517,5	489,0	14,5	260	80,0	104	24	64	22,9
320.2 - 14.0	3535	14,0	466,7	438,2	14,5	320	100,0	132	26	80	30,1
320.2 - 16.0	3535	16,0	517,5	489,0	14,5	320	100,0	132	26	80	32,7
320.2 - 18.0	3535	18,0	571,5	542,9	18,0	320	100,0	132	26	80	35,7
400.2 - 16.0	4040	16,0	517,5	489,0	14,5	400	125,0	162	31	100	57,1
400.2 - 18.0	4040	18,0	571,5	542,9	18,0	400	125,0	162	31	31	60,7
400.2 - 21.0	4040	21,0	673,1	641,4	18,0	400	125,0	162	31	100	68,4
400.2 - 24.0	4040	24,0	733,4	692,2	22,0	400	125,0	162	31	100	72,8
500.2 - 21.0	5050	21,0	673,1	641,4	18,0	500	156,0	197	34	126	114,0
500.2 - 24.0	5050	24,0	733,4	692,2	22,0	500	156,0	197	34	126	118,0

Größe	Taper Buchse	SAE Größe	A inch	D_PC7 inch	d₇ inch	D inch	C₁ inch	L inch	F_K inch	X₁ inch	Gw_ub lbs
160.2 - 06.5	1615	6.5	8.500	7.875	0.374	6.299	2.047	2.795	0.591	1.614	8.2
160.2 - 07.5	1615	7.5	9.500	8.752	0.374	6.299	2.047	2.795	0.591	1.614	8.8
160.2 - 08.0	1615	8.0	10.374	9.625	0.433	6.299	2.047	2.795	0.591	1.614	9.6
160.2 - 10.0	1615	10.0	12.375	11.625	0.433	6.299	2.047	2.795	0.591	1.614	11.5
200.2 - 07.5	2012	7.5	8.750	8.398	0.374	7.874	2.520	3.307	0.709	1.969	15.0
200.2 - 08.0	2012	8.0	10.374	9.625	0.433	7.874	2.520	3.307	0.709	1.969	15.9
200.2 - 10.0	2012	10.0	12.375	11.625	0.433	7.874	2.520	3.307	0.709	1.969	18.2
200.2 - 11.5	2012	11.5	13.875	13.139	0.433	7.874	2.520	3.307	0.709	1.969	20.2
260.2 - 10.0	2517	10.0	12.375	11.625	0.433	10.236	3.150	4.094	0.945	2.520	33.5
260.2 - 11.5	2517	11.5	13.875	13.139	0.433	10.236	3.150	4.094	0.945	2.520	36.2
260.2 - 14.0	2517	14.0	18.375	17.250	0.571	10.236	3.150	4.094	0.945	2.520	45.3
260.2 - 16.0	2517	16.0	20.375	19.252	0.571	10.236	3.150	4.094	0.945	2.520	50.6
320.2 - 14.0	3535	14.0	18.375	17.250	0.571	12.598	3.937	5.197	1.024	3.150	66.3
320.2 - 16.0	3535	16.0	20.375	19.252	0.571	12.598	3.937	5.197	1.024	3.150	72.0
320.2 - 18.0	3535	18.0	22.501	21.374	0.709	12.598	3.937	5.197	1.024	3.150	78.8
400.2 - 16.0	4040	16.0	20.375	19.252	0.571	15.748	4.921	6.378	1.220	3.937	125.8
400.2 - 18.0	4040	18.0	22.501	21.374	0.709	15.748	4.921	6.378	1.220	1.220	133.9
400.2 - 21.0	4040	21.0	26.500	25.252	0.709	15.748	4.921	6.378	1.220	3.937	150.8
400.2 - 24.0	4040	24.0	28.875	27.252	0.866	15.748	4.921	6.378	1.220	3.937	160.6
500.2 - 21.0	5050	21.0	26.500	25.252	0.709	19.685	6.142	7.756	1.339	4.961	251.3
500.2 - 24.0	5050	24.0	28.875	27.252	0.866	19.685	6.142	7.756	1.339	4.961	260.1

Bilder & Zeichnungen

Maßzeichnung

Produkteigenschaften

RINGFEDER^® TNR

Die RINGFEDER^® TNR wurde speziell für den Einsatz mit Verbrennungskraftmaschinen entwickelt und optimiert. Hier kommt es durch die periodische Anregung und die Nutzung eines großen Drehzahlbereiches zu dynamischen Störungen, wodurch die Notwendigkeit besteht unvermeidbare Resonanzstellen durch gezielte Einstellung der Steifigkeit zu verlagern.
Kompakt bauend, steckbar, wahlweise durchschlagend oder durchschlagsicher, maximal dynamisch einstellbar und das in einem weiten Temperaturbereich – die neue RINGFEDER^® TNR.

Eckdaten:

Dynamische Steifigkeit: elastisch bis hochelastisches Übertragungsverhalten
Drehmoment [Nm]: 144 bis 9600
Drehzahl [1/min]: 1200 bis 4750
Temperaturbereich: -50°C bis +230°C

Jeder Antriebsstrang hat sein charakteristisches Drehschwingungsverhalten und die neuentwickelte RINGFEDER^® TNR bietet für jeden die passende dynamische Steifigkeit.

Eigenschaften/Vorteile

Gezieltes Einstellen der dynamischen Eigenschaften durch Variation der elastischen Puffer
Durchschlagend oder über einfache Modifikation durchschlagsicher
Sehr kompakte Bauweise wodurch die Kupplung in enge Bauräume eingebaut werden kann
Leichtes Austauschen der Verschleißteile ohne Demontage von Naben oder Flanschen
Durch modulares Baukastensystem können Sonderlösungen kostengünstig realisiert werden
Kostenneutrale Anpassung der Steifigkeit auch bei Einzelprojekte
Taper Buchsen Bohrung siehe Katalog Seite 32
