Hochdrehelastische Kupplungen TNR 2425.1

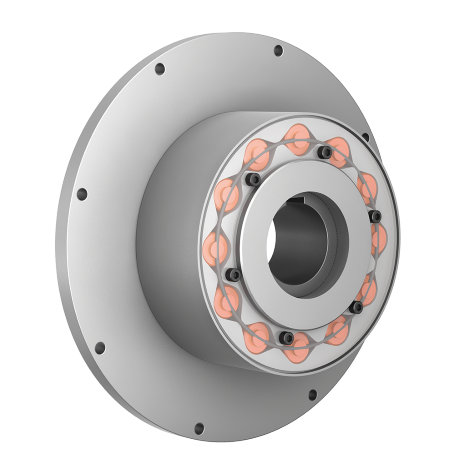

Einreihige hochelastische RINGFEDER^® TNR 2425.1 für Flansch-Wellenverbindung mit Taper Spannbuchsen System und Flanschanschlussmaßen nach SAE J 620 d. Unter Beachtung von X1 ist ein Austausch der elastischen Elemente ohne axiales Verschieben der gekuppelten Maschinen gegeben.

Download

Video

Anfrage

Technische Daten & CAD-Modelle

Der Download von CAD-Daten steht Ihnen nach Login mit Ihrem persönlichen Customer- oder Distributor-Account zur Verfügung. Sie haben noch keinen Account? Hier können Sie sich kostenlos und unverbindlich registrieren.

Größe	Taper Buchse	SAE Größe	A mm	D_PC7 mm	d₇ mm	D mm	C₁ mm	L mm	F_K mm	X₁ mm	Gw_ub kg
120.1 - 06.5	1615	6,5	215,9	200,0	9,5	120	52,0	71	13	41	2,8
120.1 - 07.5	1615	7,5	241,3	222,3	9,5	120	52,0	71	13	41	3,1
120.1 - 08.0	1615	8,0	263,5	244,5	11,0	120	52,0	71	13	41	3,4
120.1 - 10.0	1615	10,0	314,3	295,3	11,0	120	52,0	71	13	41	4,1
160.1 - 06.5	2012	6,5	215,9	200,0	9,5	160	64,0	84	15	50	5,3
160.1 - 07.5	2012	7,5	241,3	222,3	9,5	160	64,0	84	15	50	5,6
160.1 - 08.0	2012	8,0	263,5	244,5	11,0	160	64,0	84	15	50	5,9
160.1 - 10.0	2012	10,0	314,3	295,3	11,0	160	64,0	84	15	50	6,8
200.1 - 07.5	2517	7,5	222,3	213,3	9,5	200	80,0	104	18	64	10,2
200.1 - 08.0	2517	8,0	263,5	244,5	11,0	200	80,0	104	18	64	10,6
200.1 - 10.0	2517	10,0	314,3	295,3	11,0	200	80,0	104	18	64	11,6
200.1 - 11.5	2517	11,5	352,4	333,7	11,0	200	80,0	104	18	64	12,6
260.1 - 10.0	3535	10,0	314,3	295,3	11,0	260	100,0	132	24	80	20,3
260.1 - 11.5	3535	11,5	352,4	333,7	11,0	260	100,0	132	24	80	21,5
260.1 - 14.0	3535	14,0	466,7	438,2	14,5	260	100,0	132	24	80	25,6
260.1 - 16.0	3535	16,0	517,5	489,0	14,5	260	100,0	132	24	80	28,0
320.1 - 14.0	4040	14,0	466,7	438,2	14,5	320	125,0	162	26	100	44,6
320.1 - 16.0	4040	16,0	517,5	489,0	14,5	320	125,0	162	26	100	47,2
320.1 - 18.0	4040	18,0	571,5	542,9	18,0	320	125,0	162	26	100	50,3
400.1 - 16.0	5050	16,0	517,5	489,0	14,5	400	156,0	197	31	126	83,9
400.1 - 18.0	5050	18,0	571,5	542,9	18,0	400	156,0	197	31	126	87,6
400.1 - 21.0	5050	21,0	673,1	641,4	18,0	400	156,0	197	31	126	95,2
400.1 - 24.0	5050	24,0	733,4	692,2	22,0	400	156,0	197	31	126	99,7

Größe	Taper Buchse	SAE Größe	A inch	D_PC7 inch	d₇ inch	D inch	C₁ inch	L inch	F_K inch	X₁ inch	Gw_ub lbs
120.1 - 06.5	1615	6.5	8.500	7.875	0.374	4.724	2.047	2.795	0.512	1.614	6.2
120.1 - 07.5	1615	7.5	9.500	8.752	0.374	4.724	2.047	2.795	0.512	1.614	6.8
120.1 - 08.0	1615	8.0	10.374	9.625	0.433	4.724	2.047	2.795	0.512	1.614	7.4
120.1 - 10.0	1615	10.0	12.375	11.625	0.433	4.724	2.047	2.795	0.512	1.614	9.1
160.1 - 06.5	2012	6.5	8.500	7.875	0.374	6.299	2.520	3.307	0.591	1.969	11.6
160.1 - 07.5	2012	7.5	9.500	8.752	0.374	6.299	2.520	3.307	0.591	1.969	12.3
160.1 - 08.0	2012	8.0	10.374	9.625	0.433	6.299	2.520	3.307	0.591	1.969	13.0
160.1 - 10.0	2012	10.0	12.375	11.625	0.433	6.299	2.520	3.307	0.591	1.969	14.9
200.1 - 07.5	2517	7.5	8.750	8.398	0.374	7.874	3.150	4.094	0.709	2.520	22.5
200.1 - 08.0	2517	8.0	10.374	9.625	0.433	7.874	3.150	4.094	0.709	2.520	23.4
200.1 - 10.0	2517	10.0	12.375	11.625	0.433	7.874	3.150	4.094	0.709	2.520	25.7
200.1 - 11.5	2517	11.5	13.875	13.139	0.433	7.874	3.150	4.094	0.709	2.520	27.7
260.1 - 10.0	3535	10.0	12.375	11.625	0.433	10.236	3.937	5.197	0.945	3.150	44.8
260.1 - 11.5	3535	11.5	13.875	13.139	0.433	10.236	3.937	5.197	0.945	3.150	47.5
260.1 - 14.0	3535	14.0	18.375	17.250	0.571	10.236	3.937	5.197	0.945	3.150	56.5
260.1 - 16.0	3535	16.0	20.375	19.252	0.571	10.236	3.937	5.197	0.945	3.150	61.8
320.1 - 14.0	4040	14.0	18.375	17.250	0.571	12.598	4.921	6.378	1.024	3.937	98.3
320.1 - 16.0	4040	16.0	20.375	19.252	0.571	12.598	4.921	6.378	1.024	3.937	104.0
320.1 - 18.0	4040	18.0	22.501	21.374	0.709	12.598	4.921	6.378	1.024	3.937	110.8
400.1 - 16.0	5050	16.0	20.375	19.252	0.571	15.748	6.142	7.756	1.220	4.961	185.0
400.1 - 18.0	5050	18.0	22.501	21.374	0.709	15.748	6.142	7.756	1.220	4.961	193.0
400.1 - 21.0	5050	21.0	26.500	25.252	0.709	15.748	6.142	7.756	1.220	4.961	210.0
400.1 - 24.0	5050	24.0	28.875	27.252	0.866	15.748	6.142	7.756	1.220	4.961	219.8

Bilder & Zeichnungen

Maßzeichnung

Produkteigenschaften

RINGFEDER^® TNR

Die RINGFEDER^® TNR wurde speziell für den Einsatz mit Verbrennungskraftmaschinen entwickelt und optimiert. Hier kommt es durch die periodische Anregung und die Nutzung eines großen Drehzahlbereiches zu dynamischen Störungen, wodurch die Notwendigkeit besteht unvermeidbare Resonanzstellen durch gezielte Einstellung der Steifigkeit zu verlagern.

Kompakt bauend, steckbar, wahlweise durchschlagend oder durchschlagsicher, maximal dynamisch einstellbar und das in einem weiten Temperaturbereich – die neue RINGFEDER^® TNR.

Eckdaten:

Dynamische Steifigkeit: elastisch bis hochelastisches Übertragungsverhalten
Drehmoment [Nm]: 144 bis 9600
Drehzahl [1/min]: 1200 bis 4750
Temperaturbereich: -50°C bis +230°C

Jeder Antriebsstrang hat sein charakteristisches Drehschwingungsverhalten und die neuentwickelte RINGFEDER^® TNR bietet für jeden die passende dynamische Steifigkeit.

Eigenschaften/Vorteile

Gezieltes Einstellen der dynamischen Eigenschaften durch Variation der elastischen Puffer
Durchschlagend oder über einfache Modifikation durchschlagsicher
Sehr kompakte Bauweise wodurch die Kupplung in enge Bauräume eingebaut werden kann
Leichtes Austauschen der Verschleißteile ohne Demontage von Naben oder Flanschen
Durch modulares Baukastensystem können Sonderlösungen kostengünstig realisiert werden
Kostenneutrale Anpassung der Steifigkeit auch bei Einzelprojekte
Taper Buchsen Bohrung siehe Katalog Seite 32
