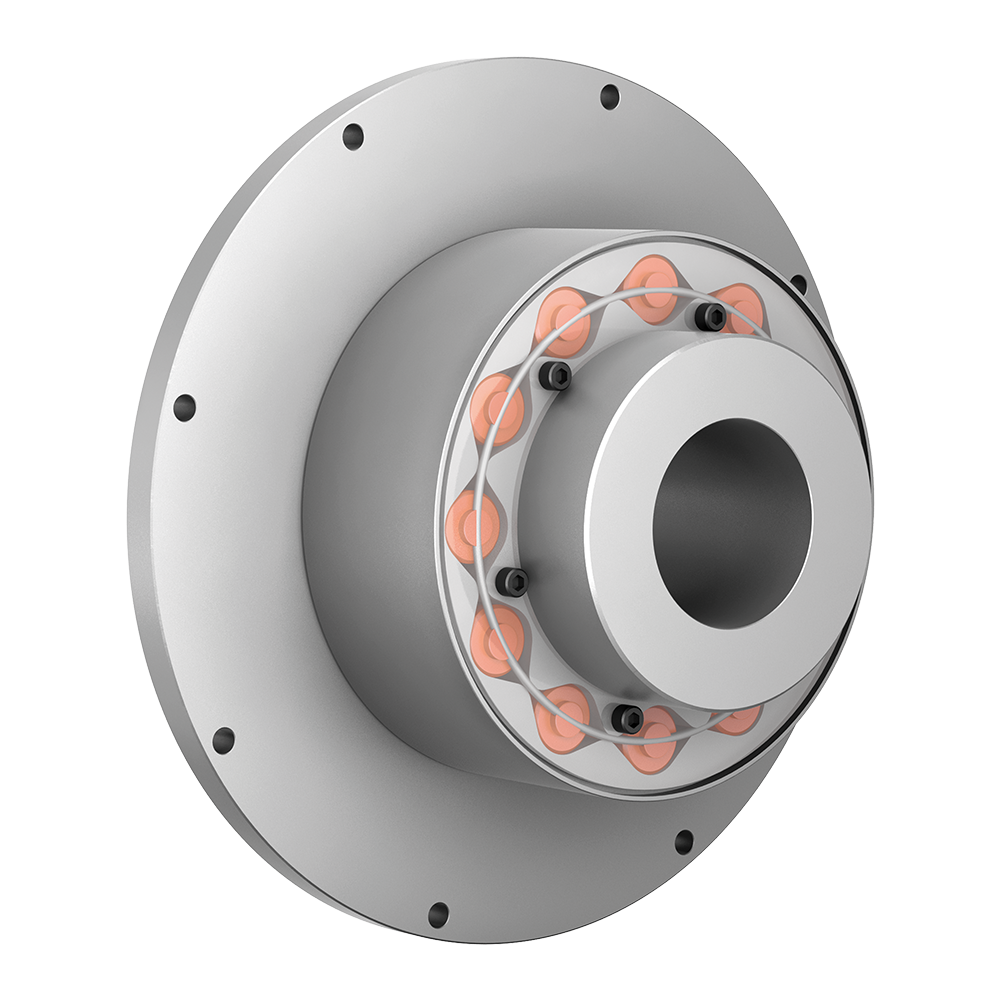

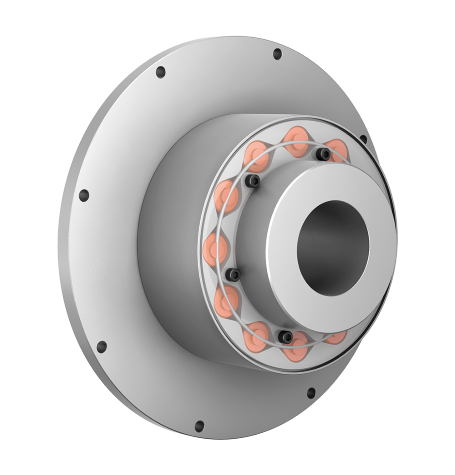

Hochdrehelastische Kupplungen TNR 2424.1

Einreihige hochelastische RINGFEDER^® TNR 2424.1 für Flansch-Wellenverbindung mit Flanschanschlussmaßen nach SAE J 620 d. Unter Beachtung von X1 ist ein Austausch der elastischen Elemente ohne axiales Verschieben der gekuppelten Maschinen gegeben.

Download

Video

Anfrage

Technische Daten & CAD-Modelle

Der Download von CAD-Daten steht Ihnen nach Login mit Ihrem persönlichen Customer- oder Distributor-Account zur Verfügung. Sie haben noch keinen Account? Hier können Sie sich kostenlos und unverbindlich registrieren.

Größe	d_{1f max} mm	SAE Größe	A mm	D_PC7 mm	d₇ mm	D mm	C₁ mm	L mm	F_K mm	X₁ mm	Gw_ub kg
120.1 - 06.5	50	6,5	215,9	200,0	9,5	120	65	84	13	28	4,1
120.1 - 07.5	50	7,5	241,3	222,3	9,5	120	65	84	13	28	4,4
120.1 - 08.0	50	8,0	263,5	244,5	11,0	120	65	84	13	28	4,7
120.1 - 10.0	50	10,0	314,3	295,3	11,0	120	65	84	13	28	5,4
160.1 - 06.5	70	6,5	215,9	200,0	9,5	160	90	111	15	23	8,6
160.1 - 07.5	70	7,5	241,3	222,3	9,5	160	90	111	15	23	8,9
160.1 - 08.0	70	8,0	263,5	244,5	11,0	160	90	111	15	23	9,2
160.1 - 10.0	70	10,0	314,3	295,3	11,0	160	90	111	15	23	10,1
200.1 - 07.5	90	7,5	241,3	222,3	9,5	200	115	140	18	28	16,9
200.1 - 08.0	90	8,0	263,5	244,5	11,0	200	115	140	18	28	17,3
200.1 - 10.0	90	10,0	314,3	295,3	11,0	200	115	140	18	28	18,4
200.1 - 11.5	90	11,5	352,4	333,7	11,0	200	115	140	18	28	19,3
260.1 - 10.0	115	10,0	314,3	295,3	11,0	260	140	172	24	40	35,0
260.1 - 11.5	115	11,5	352,4	333,7	11,0	260	140	172	24	40	36,3
260.1 - 14.0	115	14,0	466,7	438,2	14,5	260	140	172	24	40	40,4
260.1 - 16.0	115	16,0	517,5	489,0	14,5	260	140	172	24	40	42,8
320.1 - 14.0	145	14,0	466,7	438,2	14,5	320	175	212	26	45	73,5
320.1 - 16.0	145	16,0	517,5	489,0	14,5	320	175	212	26	45	76,6
320.1 - 18.0	145	18,0	571,5	542,9	18,0	320	175	212	26	45	83,0
400.1 - 16.0	185	16,0	517,5	489,0	14,5	400	230	271	31	46	142,0
400.1 - 18.0	185	18,0	571,5	542,9	18,0	400	230	271	31	46	146,0
400.1 - 21.0	185	21,0	673,1	641,4	18,0	400	230	271	31	46	153,0
400.1 - 24.0	185	24,0	733,4	692,2	22,0	400	230	271	31	46	158,0
500.1 - 21.0	230	21,0	673,1	641,4	18,0	500	300	346	34	52	289,0
500.1 - 24.0	230	24,0	733,4	692,2	22,0	500	300	346	34	52	294,0

Größe	d_{1f max} inch	SAE Größe	A inch	D_PC7 inch	d₇ inch	D inch	C₁ inch	L inch	F_K inch	X₁ inch	Gw_ub lbs
120.1 - 06.5	1.969	6.5	8.500	7.875	0.374	4.724	2.559	3.307	0.512	1.093	9.1
120.1 - 07.5	1.969	7.5	9.500	8.752	0.374	4.724	2.559	3.307	0.512	1.093	9.6
120.1 - 08.0	1.969	8.0	10.374	9.625	0.433	4.724	2.559	3.307	0.512	1.093	10.3
120.1 - 10.0	1.969	10.0	12.375	11.625	0.433	4.724	2.559	3.307	0.512	1.093	11.9
160.1 - 06.5	2.756	6.5	8.500	7.875	0.374	6.299	3.543	4.370	0.591	0.906	18.9
160.1 - 07.5	2.756	7.5	9.500	8.752	0.374	6.299	3.543	4.370	0.591	0.906	19.5
160.1 - 08.0	2.756	8.0	10.374	9.625	0.433	6.299	3.543	4.370	0.591	0.906	20.3
160.1 - 10.0	2.756	10.0	12.375	11.625	0.433	6.299	3.543	4.370	0.591	0.906	22.2
200.1 - 07.5	3.543	7.5	9.500	8.752	0.374	7.874	4.528	5.512	0.709	1.102	37.3
200.1 - 08.0	3.543	8.0	10.374	9.625	0.433	7.874	4.528	5.512	0.709	1.102	38.2
200.1 - 10.0	3.543	10.0	12.375	11.625	0.433	7.874	4.528	5.512	0.709	1.102	40.5
200.1 - 11.5	3.543	11.5	13.875	13.139	0.433	7.874	4.528	5.512	0.709	1.102	42.5
260.1 - 10.0	4.528	10.0	12.375	11.625	0.433	10.236	5.512	6.772	0.945	1.575	77.3
260.1 - 11.5	4.528	11.5	13.875	13.139	0.433	10.236	5.512	6.772	0.945	1.575	79.9
260.1 - 14.0	4.528	14.0	18.375	17.250	0.571	10.236	5.512	6.772	0.945	1.575	89.0
260.1 - 16.0	4.528	16.0	20.375	19.252	0.571	10.236	5.512	6.772	0.945	1.575	94.3
320.1 - 14.0	5.709	14.0	18.375	17.250	0.571	12.598	6.890	8.346	1.024	1.772	162.1
320.1 - 16.0	5.709	16.0	20.375	19.252	0.571	12.598	6.890	8.346	1.024	1.772	168.9
320.1 - 18.0	5.709	18.0	22.501	21.374	0.709	12.598	6.890	8.346	1.024	1.772	183.1
400.1 - 16.0	7.283	16.0	20.375	19.252	0.571	15.748	9.055	10.669	1.220	1.811	313.1
400.1 - 18.0	7.283	18.0	22.501	21.374	0.709	15.748	9.055	10.669	1.220	1.811	321.9
400.1 - 21.0	7.283	21.0	26.500	25.252	0.709	15.748	9.055	10.669	1.220	1.811	337.3
400.1 - 24.0	7.283	24.0	28.875	27.252	0.866	15.748	9.055	10.669	1.220	1.811	348.3
500.1 - 21.0	9.055	21.0	26.500	25.252	0.709	19.685	11.811	13.622	1.339	2.047	637.1
500.1 - 24.0	9.055	24.0	28.875	27.252	0.866	19.685	11.811	13.622	1.339	2.047	648.2

Bilder & Zeichnungen

Maßzeichnung

Produkteigenschaften

RINGFEDER^® TNR

Die RINGFEDER^® TNR wurde speziell für den Einsatz mit Verbrennungskraftmaschinen entwickelt und optimiert. Hier kommt es durch die periodische Anregung und die Nutzung eines großen Drehzahlbereiches zu dynamischen Störungen, wodurch die Notwendigkeit besteht unvermeidbare Resonanzstellen durch gezielte Einstellung der Steifigkeit zu verlagern.

Kompakt bauend, steckbar, wahlweise durchschlagend oder durchschlagsicher, maximal dynamisch einstellbar und das in einem weiten Temperaturbereich – die neue RINGFEDER^® TNR.

Eckdaten:

Dynamische Steifigkeit: elastisch bis hochelastisches Übertragungsverhalten
Drehmoment [Nm]: 144 bis 9600
Drehzahl [1/min]: 1200 bis 4750
Temperaturbereich: -50°C bis +230°C

Jeder Antriebsstrang hat sein charakteristisches Drehschwingungsverhalten und die neuentwickelte RINGFEDER^® TNR bietet für jeden die passende dynamische Steifigkeit.

Eigenschaften/Vorteile

Gezieltes Einstellen der dynamischen Eigenschaften durch Variation der elastischen Puffer
Durchschlagend oder über einfache Modifikation durchschlagsicher
Sehr kompakte Bauweise wodurch die Kupplung in enge Bauräume eingebaut werden kann
Leichtes Austauschen der Verschleißteile ohne Demontage von Naben oder Flanschen
Durch modulares Baukastensystem können Sonderlösungen kostengünstig realisiert werden
Kostenneutrale Anpassung der Steifigkeit auch bei Einzelprojekte
