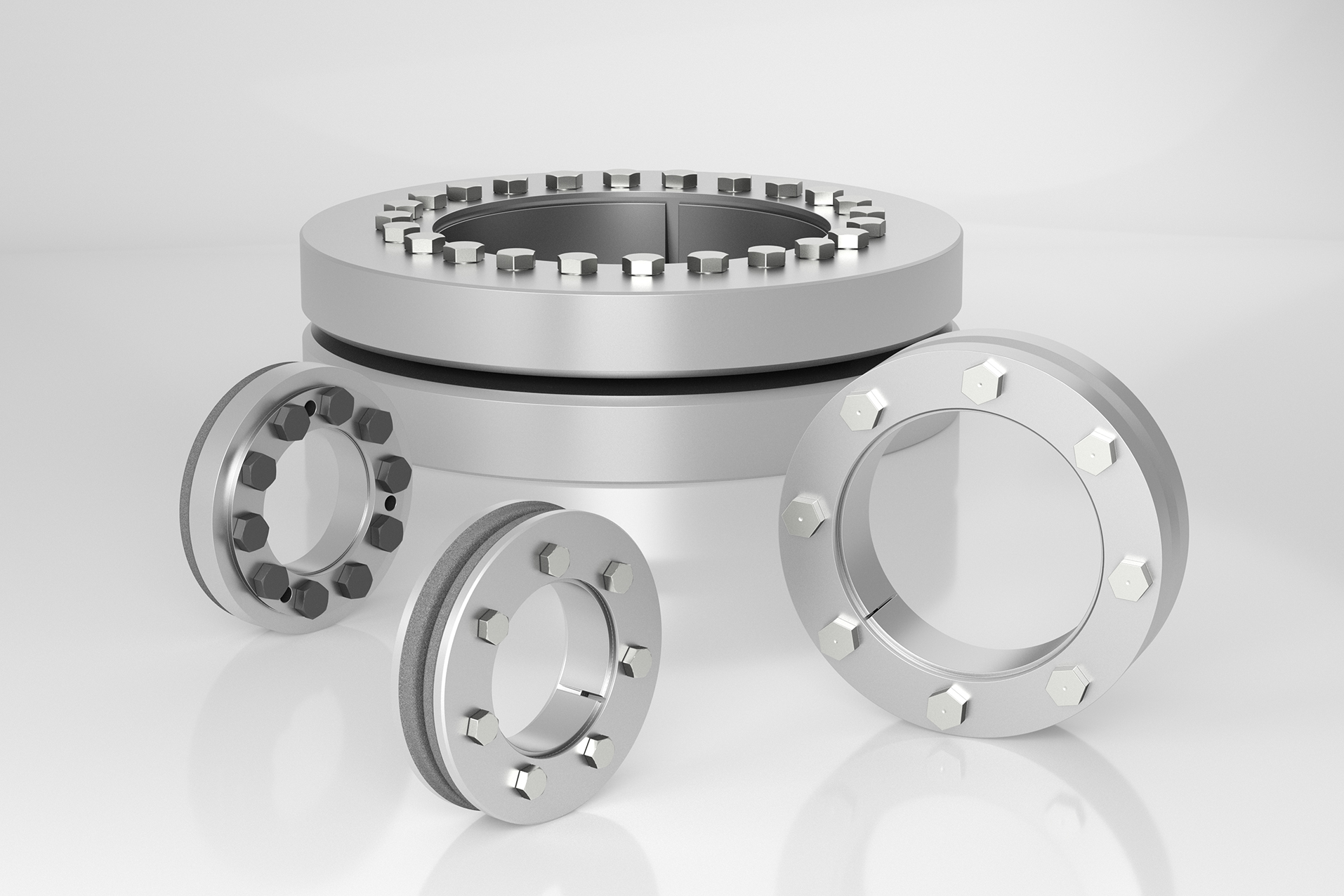

Schrumpfscheiben
Unsere RINGFEDER® Schrumpfscheiben erzeugen absolut spielfreie, kraftschlüssige Außenspannverbindungen. Durch axiales Verspannen der konischen Druckringe wird von außen Pressung auf Nabe beziehungsweise Hohlwelle ausgeübt und so ein sicherer Reibschluss zwischen Welle und Nabe hergestellt. Die Schrumpfscheibe selbst liegt nicht im Kraftfluss; Dreh- und Biegemomente sowie Axial- und Radiallasten werden unmittelbar an der Fügefläche ohne Zwischenelement übertragen. Passfedern, Keile oder andere formschlüssige Verbindungselemente entfallen, wodurch Kerbwirkungen vermieden und hervorragende Dauerdrehwechselfestigkeiten sowie Rundlaufeigenschaften erreicht werden. Montage und Demontage erfolgen mit handelsüblichen Werkzeugen, ohne thermisches Fügen oder Einpassarbeiten. Typische Anwendungen sind Aufsteckgetriebe sowie Zahn- und Kettenräder, Riemen-, Brems- und Seilscheiben, Schwungräder, Kupplungen, Flansche und Laufräder im Getriebebau, in der Fördertechnik, im Bergbau sowie in der Stahl- und Zementindustrie. Unser Standardprogramm deckt Wellendurchmesser von 6 bis 800 Millimetern ab und umfasst zwei- und dreiteilige Baureihen sowie korrosionsbeständige Edelstahlvarianten für unterschiedliche Einbau-, Umgebungs- und Leistungsanforderungen. Anwendungsspezifische Sonderlösungen ergänzen das Portfolio. Bei korrekter Auslegung entstehen verschleiß- und wartungsfreie Verbindungen für statische, dynamische und stoßartige Beanspruchungen.
Ihr Kontakt zu uns
Sie möchten ein Angebot erhalten, Denn ausgezeichnete Lösungen beginnen immer mit ausgezeichneter Beratung.
Kontaktieren Sie uns schnell und einfach über unser Kontaktformular, per E-Mail oder telefonisch, oder auch mittels der "Benötigen Sie Hilfe?"-Funktion unten rechts auf dieser Seite.
Schrumpfscheiben
Weitere Modelle Schrumpfscheiben
Halbe und geteilte Ausführungen sowie zusätzliche Varianten aus rostfreiem Edelstahl
Sicherheitsabdeckungen
Passend für die Baureihen RINGFEDER® RfN 4061 und RINGFEDER® RfN 4161
- Hochwertiges Kunststoffmaterial
- Verfügbar bis Größe 140 x 230 mm
- Innendurchmesser d: 49-225 mm
- Wellendurchmesser dw: 26-115 mm
- Länge t: 22,5-67 mm

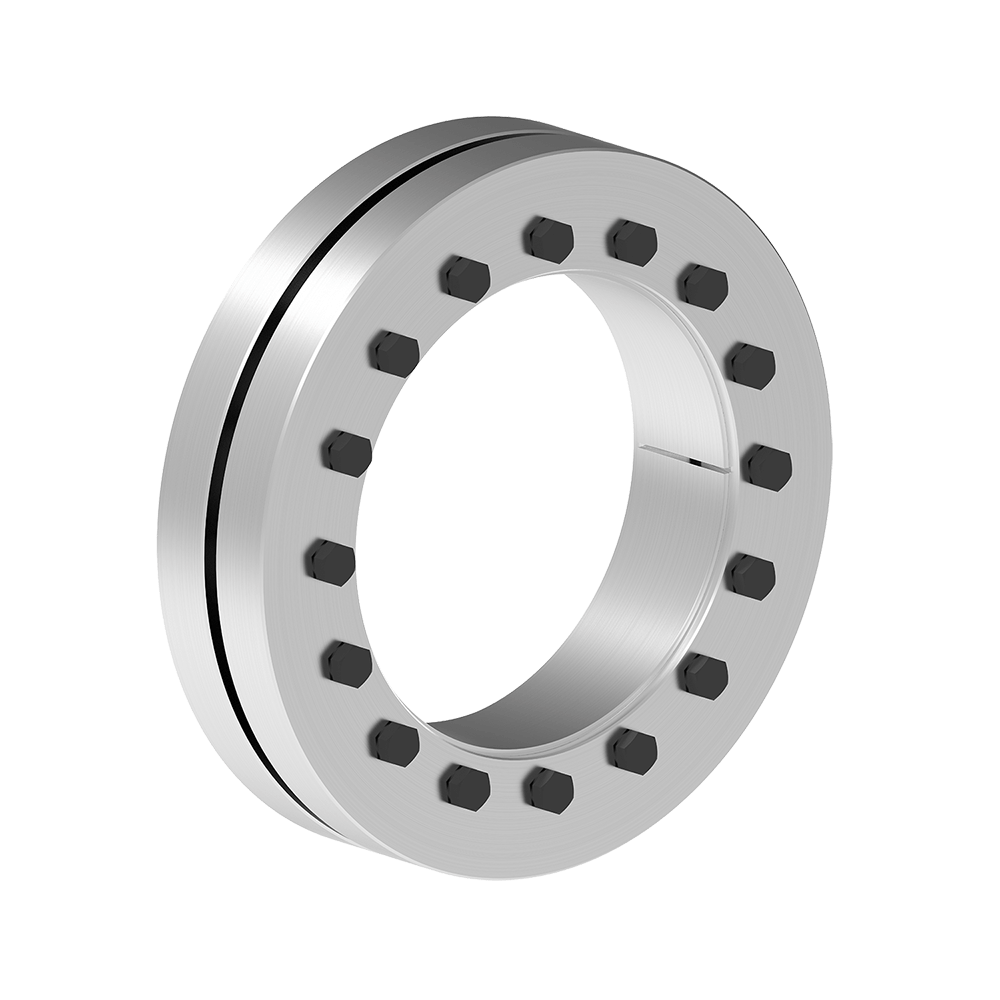

RfN 4051
Leichte Baureihe für mittlere Übertragungswerte, ideal für dünnwandige Naben und Wellen
- 3-teilige Konstruktion
- Innendurchmesser d: 125-500 mm
- Außendurchmesser D: 185-750 mm
- Einbaulänge L: 58-171 mm
- Drehmoment T: 10.550-1 Mio. Nm
RfN 4061
Universell einsetzbare Baureihe für kleinere Wellendurchmesser und hohe Drehmomente
- 3-teilige Konstruktion
- Innendurchmesser d: 14-200 mm
- Außendurchmesser D: 37-350 mm
- Einbaulänge L: 15-96 mm
- Drehmoment T: 30-87.200 Nm
RfN 4061 rostfrei
Korrosionsbeständige Variante der RfN 4061 aus rostfreiem Edelstahl
- 3-teilige Konstruktion
- Innendurchmesser d: 14-200 mm
- Außendurchmesser D: 37-350 mm
- Einbaulänge L: 16-102 mm
- Drehmoment T: 30-87.200 Nm
RfN 4071
Größenerweiterung der RfN 4061 für größere Wellendurchmesser und höchste Übertragungswerte
- 3-teilige Konstruktion
- Innendurchmesser d: 220-370 mm
- Außendurchmesser D: 370-850 mm
- Einbaulänge L: 114-230 mm
- Drehmoment T: 95.000-1,5 Mio. Nm
RfN 4073
Kleinste Baureihe mit minimalem Trägheitsmoment, ideal für geringere Übertragungswerte
- 3-teilige Konstruktion
- Innendurchmesser d: 14-160 mm
- Außendurchmesser D: 34-204 mm
- Einbaulänge L: 14-36 mm
- Drehmoment T: 9-7.260 Nm

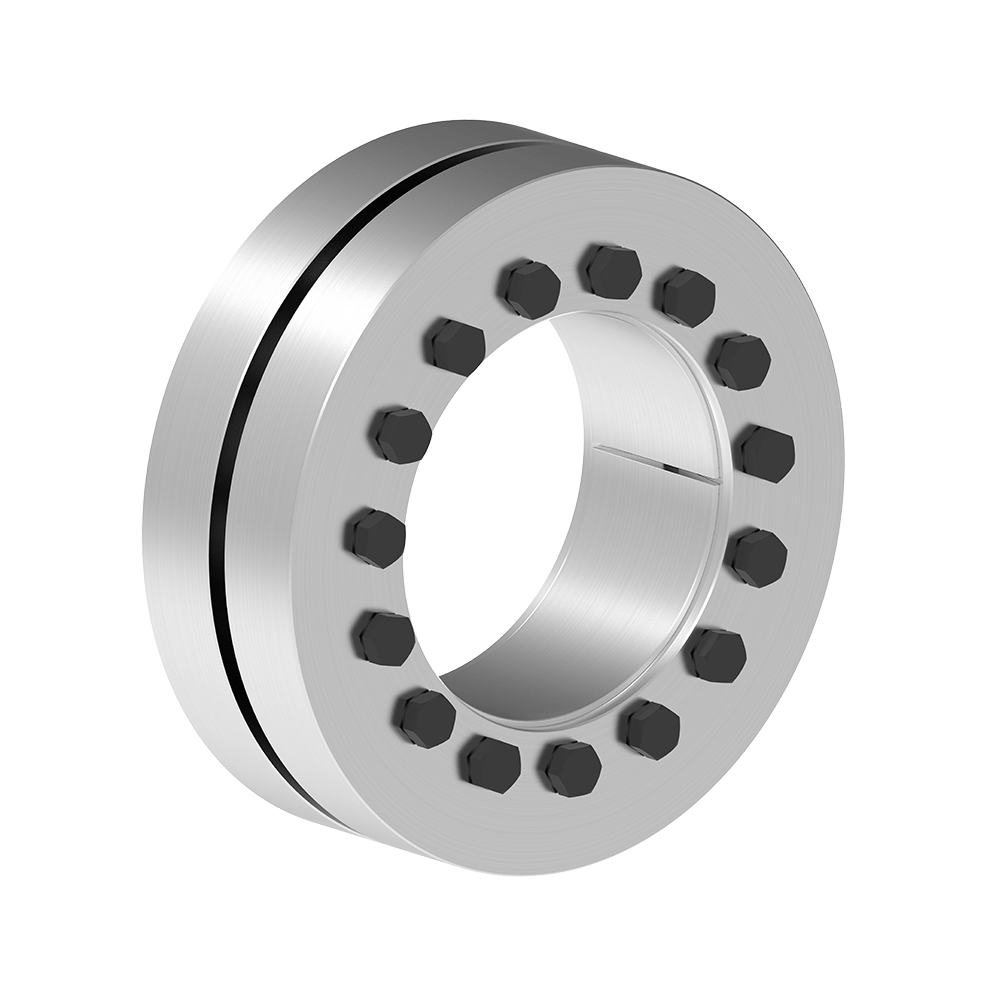

RfN 4091
Schwerste, hochrobuste Reihe für maximale Übertragungswerte selbst bei extremen Belastungen
- 3-teilige Konstruktion
- Innendurchmesser d: 50-500 mm
- Außendurchmesser D: 95-850 mm
- Einbaulänge L: 44,5-291 mm
- Drehmoment T: 1.800-2 Mio. Nm
RfN 4161
Bewährte Standardbaureihe mit kleineren Abmessungen für hohe Drehmomente
- 2-teilige Konstruktion
- Innendurchmesser d: 18-200 mm
- Außendurchmesser D: 44-340 mm
- Einbaulänge L: 19-95,5 mm
- Drehmoment T: 80-124.000 Nm
RfN 4181
Größenerweiterung der RfN 4161 für größere Wellendurchmesser und maximale Drehmomente
- 2-teilige Konstruktion
- Innendurchmesser d: 220-800 mm
- Außendurchmesser D: 370-1230 mm
- Einbaulänge L: 115-373 mm
- Drehmoment T: 160.000-8 Mio. Nm
