Schnellspannsätze mit Zentralmutter | RINGFEDER®

Hochkompakt, leichtgewichtig, kostengünstig: Qualitätsspannsätze mit Zentralmutter von RINGFEDER® sind die schnell und einfach zu handhabende Lösung zur reibschlüssigen, absolut spielfreien Verbindung von positionsempfindlichen Antriebskomponenten. Sie sind für den Einsatz mit genuteten sowie nutlosen Wellen geeignet und verfügen dank ihrer Selbstzentrierung über ausgezeichnete Rundlaufeigenschaften. Durch das optimale Verhältnis von Bohrungs- zu Außendurchmesser eignen sie sich insbesondere hervorragend zur Montage an dünnwandigen Bauteilen und bei beengten Platzverhältnissen. Zusätzlich sorgen das niedrige Massenträgheitsmoment sowie das minimale Gewicht für ein ideales Dynamikverhalten. RINGFEDER® Schnellspannsätze sind damit die überlegene Alternative zu herkömmlichen Welle-Nabe-Verbindungen mit Keilnuten, Gewindestiften oder einfachen Spannbuchsen, welche bei Präzisionsanwendungen nicht die erforderliche Spielfreiheit garantieren. Die einzelne zentrale Sicherungsmutter ermöglicht die exakte axiale und radiale Positionierung der zu verspannenden Komponenten  in Sekundenschnelle und nur wenigen einfachen Handgriffen.

Schnellspannsätze

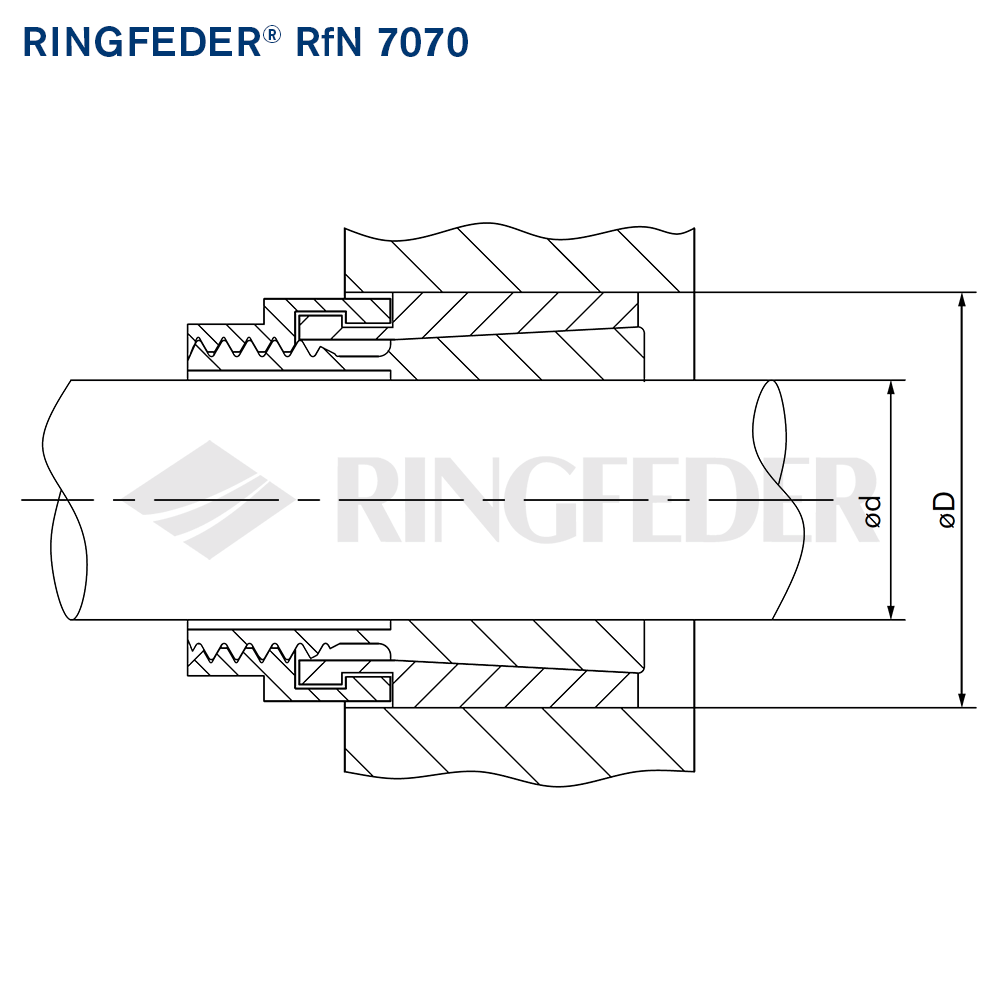

RfN 7070

RfN 7070

  • Selbstzentrierung
  • Innendurchmesser d: 5-16 mm
  • Außendurchmesser D: 16-26 mm
  • Einbaulänge L: 19-28,5 mm
  • Drehmoment T: 10-52 Nm

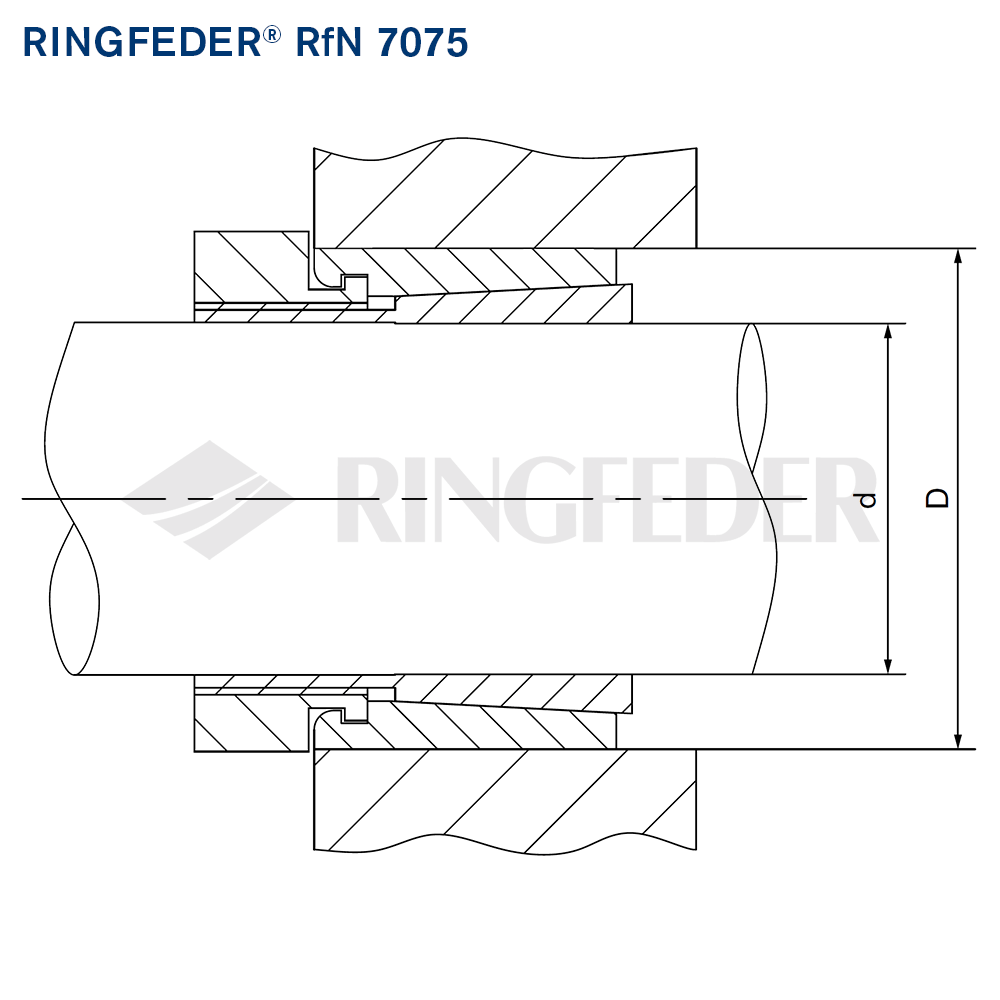

RfN 7075

RfN 7075

  • Selbstzentrierung
  • Innendurchmesser d: 17-35 mm
  • Außendurchmesser D: 32-50 mm
  • Einbaulänge L: 33-41 mm
  • Drehmoment T: 174-681 Nm

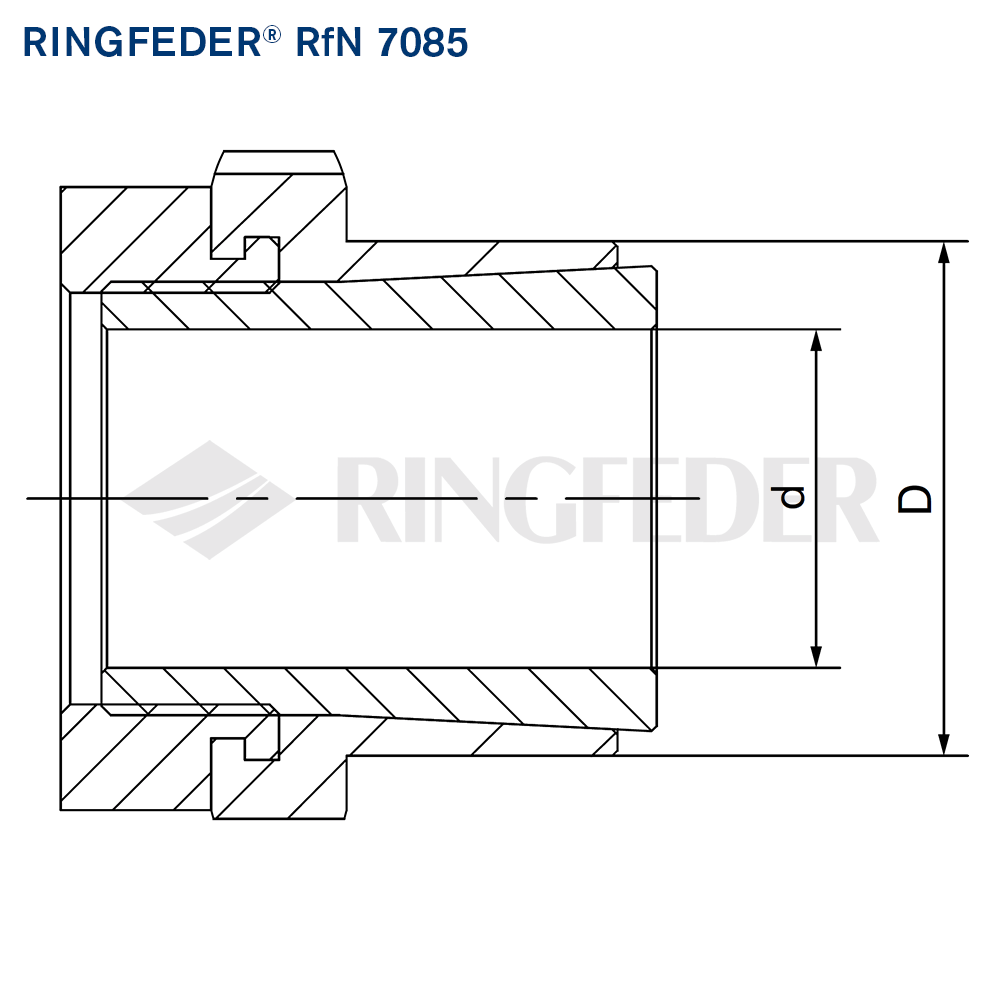

RfN 7085

RfN 7085

  • Selbstzentrierung
  • Innendurchmesser d: 5-45 mm
  • Außendurchmesser D: 12-60 mm
  • Einbaulänge L: 19-63 mm
  • Drehmoment T: 10-1.340 Nm

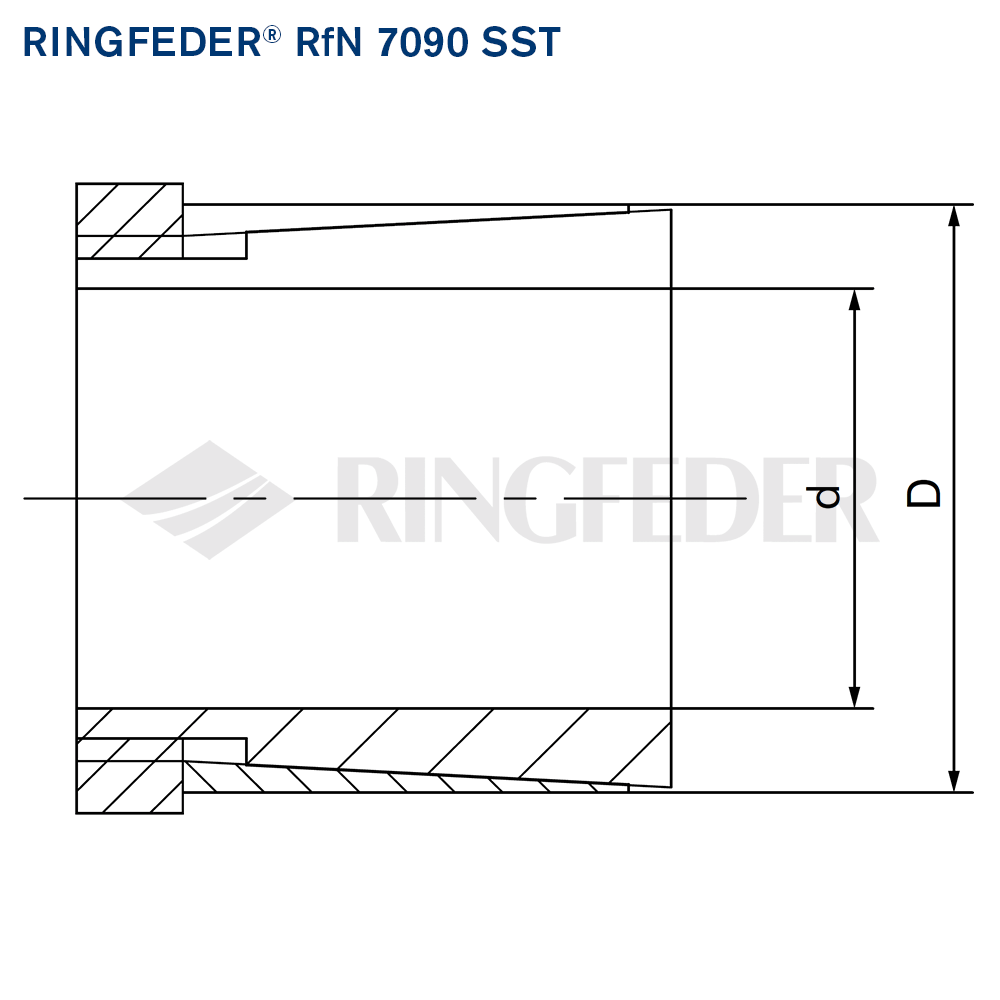

RfN 7090 rostfrei

RfN 7090 rostfrei

  • Selbstzentrierung
  • Innendurchmesser d: 4-20 mm
  • Außendurchmesser D: 8-28 mm
  • Einbaulänge L: 15-28 mm
  • Drehmoment T: 3-31 Nm
