ECOLOC® ist jetzt RINGFEDER® | RINGFEDER®

ECOLOC® Spannsätze

Neuer Name, optimierte Qualität: Alle Baureihen unserer bekannten ECOLOC® Spannsätze sind künftig unter der renommierten Premiummarke RINGFEDER® verfügbar. Mit ihrer Integration in das umfassende RINGFEDER® Portfolio führender Welle-Nabe-Verbindungen erfahren die Spannverbindungen ebenso eine nochmalige Qualitätssteigerung in Bezug auf auf Produktion, Logistik und Handhabung – selbstverständlich bei gleichzeitiger Beibehaltung des gewohnten, optimalen Preis-Leistungs-Verhältnisses.

Folgende Baureihen der bisherigen ECOLOC® Spannsätze stehen jetzt unter der Marke RINGFEDER® zur Verfügung:

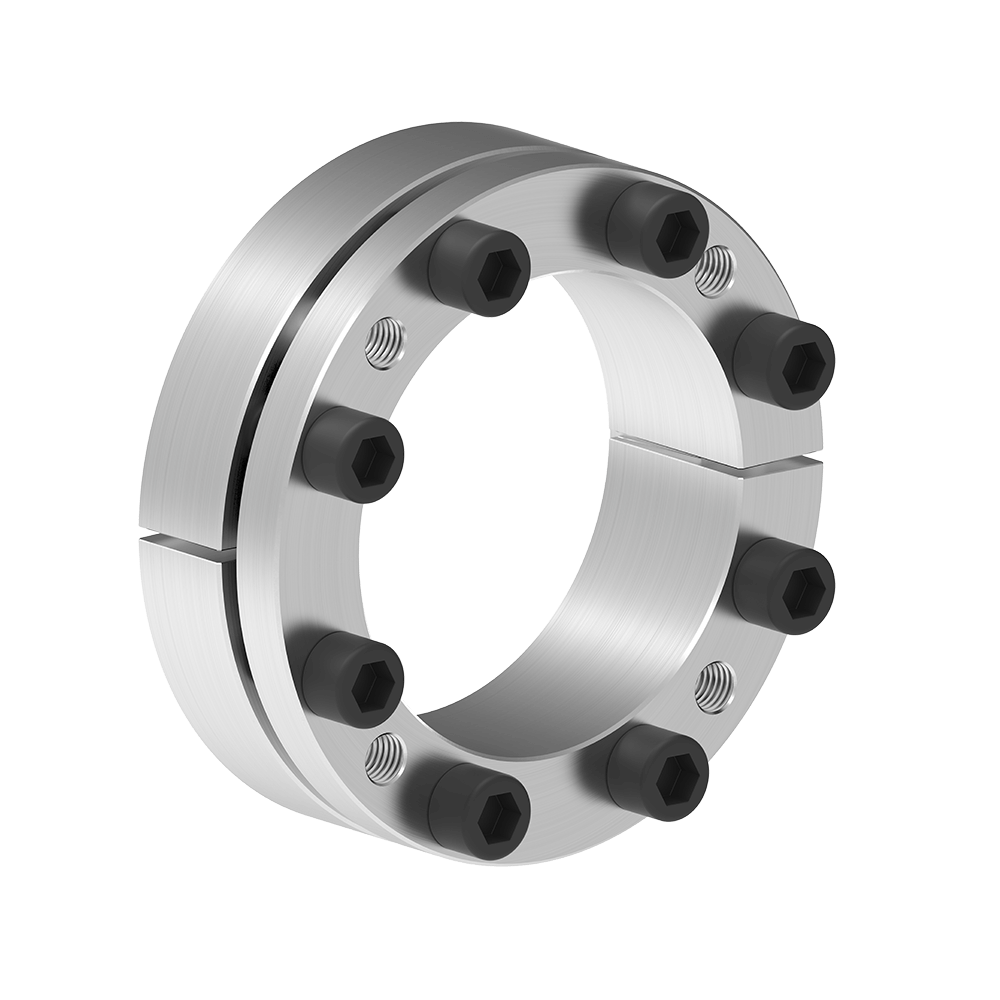

Spannsätze RfN 7003 | RINGFEDER®

RfN 7003

Vorher 7003 ECOLOC®

2-teilige Baureihe ohne Flansch sowie mit geschlitztem Einzelkegel

  • Selbstzentrierung
  • Innendurchmesser d: 19-400 mm
  • Außendurchmesser D: 47-495 mm
  • Einbaulänge L: 34-137 mm
  • Drehmoment T: 355-512.625 Nm
Spannsätze RfN 7004 | RINGFEDER®

RfN 7004

Vorher 7004 ECOLOC®

Verlängerte Baureihe der Serie RfN 7003 für günstige Nabenausführung

  • Selbstzentrierung
  • Innendurchmesser d: 19-180 mm
  • Außendurchmesser D: 47-235 mm
  • Einbaulänge L: 45-98 mm
  • Drehmoment T: 530-63.903 Nm

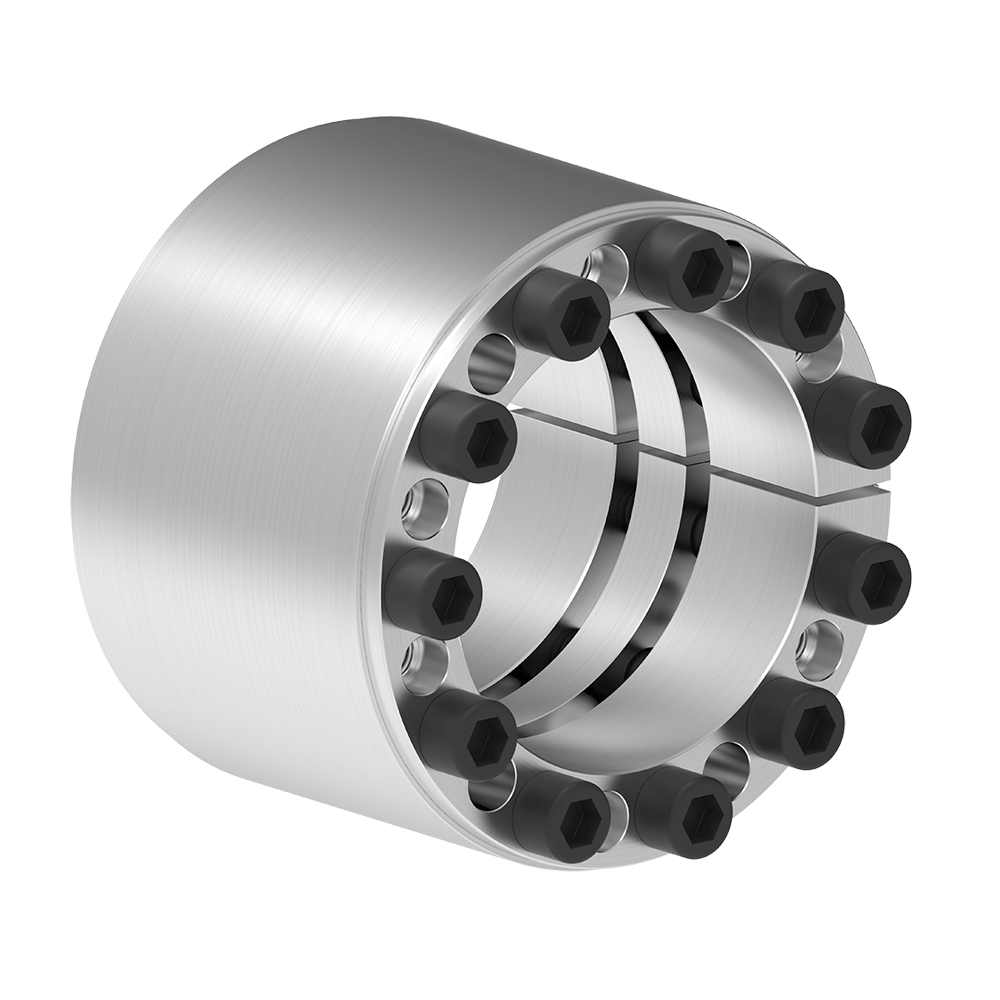

Spannsätze RfN 7005 | RINGFEDER®

RfN 7005

Vorher 7005 ECOLOC®

3-teilige, geschlitzte Baureihe für höchste übertragbare Drehmomente

  • Selbstzentrierung
  • Innendurchmesser d: 25-600 mm
  • Außendurchmesser D: 55-695 mm
  • Einbaulänge L: 46-224 mm
  • Drehmoment T: 649-1,8 Mio. Nm

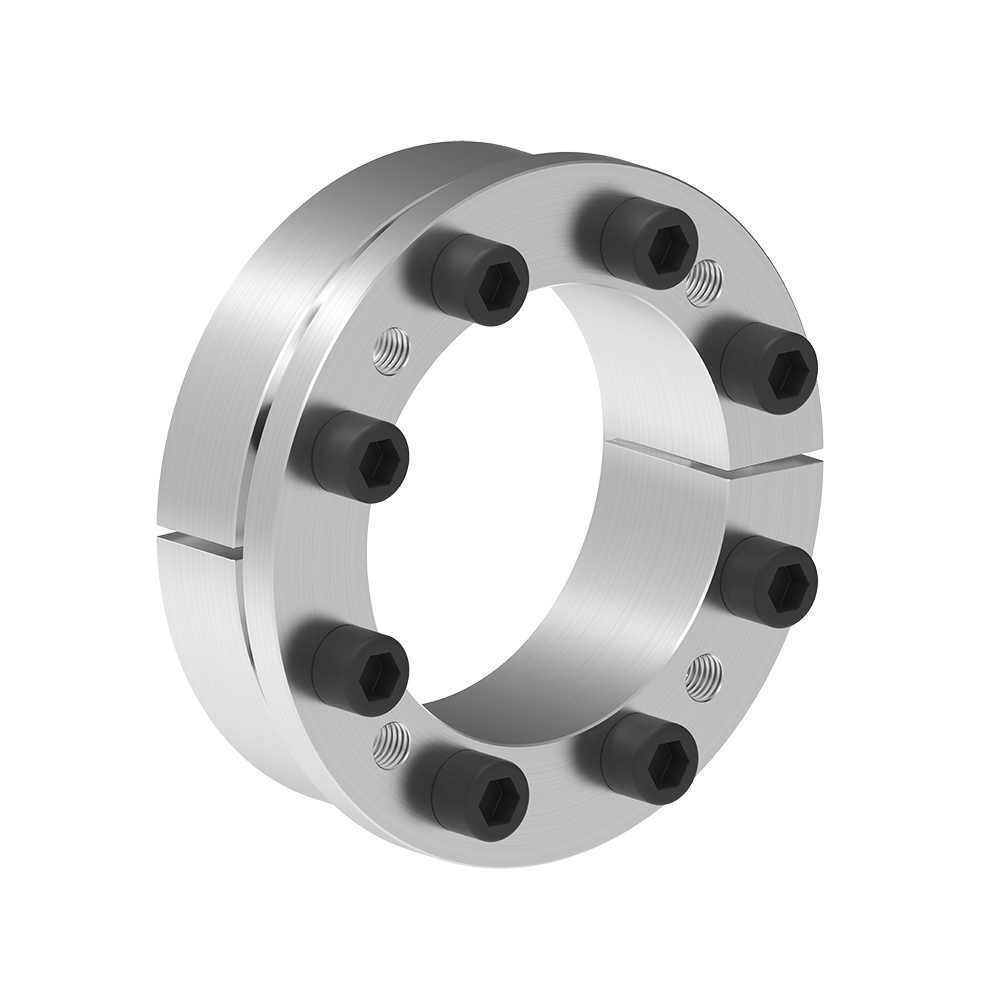

Spannsätze RfN 7006 | RINGFEDER®

RfN 7006

Vorher 7006 ECOLOC®

2-teilige Baureihe mit geschlitztem Einzelkegel und Flansch

  • Selbstzentrierung
  • Ohne Axialverschiebung
  • Innendurchmesser d: 19-400 mm
  • Außendurchmesser D: 47-495 mm
  • Einbaulänge L: 34-138 mm
  • Drehmoment T: 270-375.945 Nm

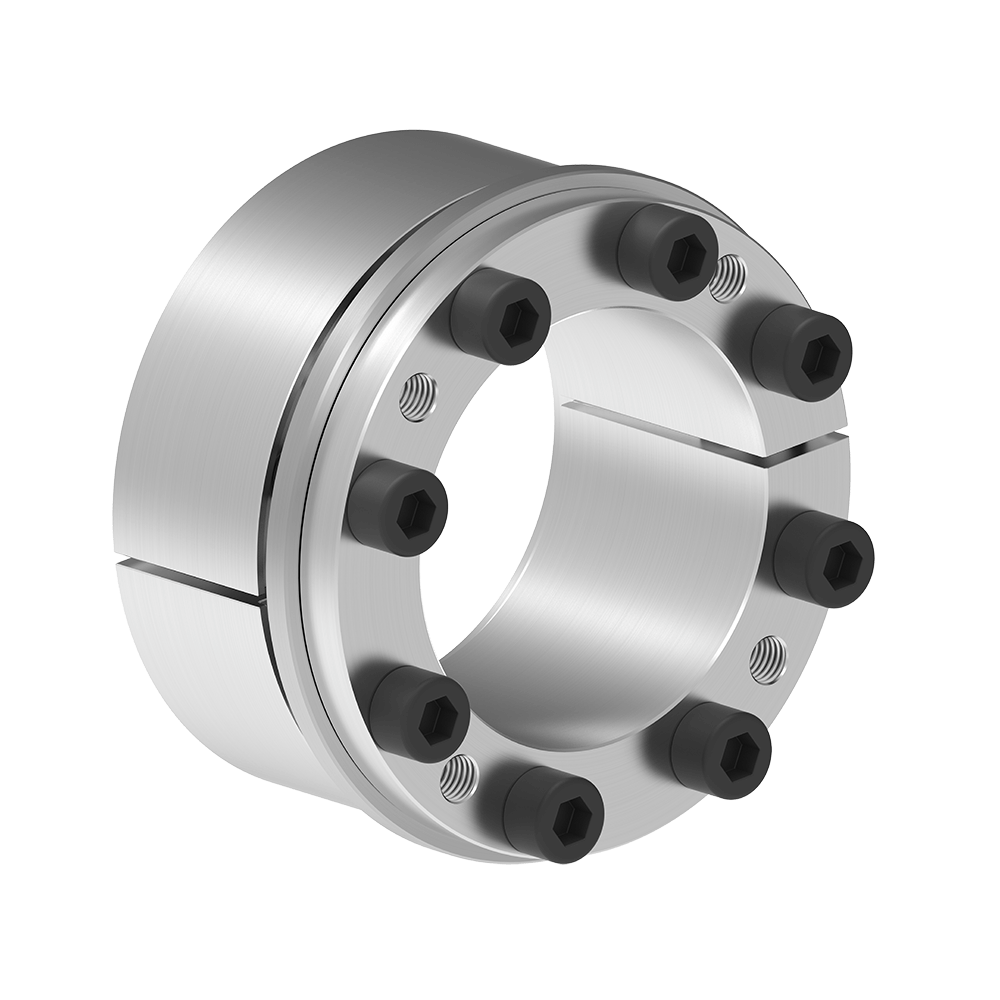

Spannsätze RfN 7007 | RINGFEDER®

RfN 7007

Vorher 7007 ECOLOC®

Baureihe ähnlich RfN 7004, jedoch mit axialer Fixierung der Nabe durch erhöhten Flansch

  • Selbstzentrierung
  • Ohne Axialverschiebung
  • Innendurchmesser d: 19-200 mm
  • Außendurchmesser D: 47-260 mm
  • Einbaulänge L: 45-98 mm
  • Drehmoment T: 270-48.800 Nm
Spannsätze RfN 7061 | RINGFEDER®

RfN 7061

Vorher 7061 ECOLOC®

2-teilige, hochkompakte Baureihe für kleinste Wellendurchmesser

  • Selbstzentrierung
  • Niedrige Flächenpressung
  • Innendurchmesser d: 6-50 mm
  • Außendurchmesser D: 16-80 mm
  • Einbaulänge L: 13,5-44 mm
  • Drehmoment T: 6-1.900 Nm
Spannsätze RfN 7110 | RINGFEDER®

RfN 7110

Vorher 7110 ECOLOC®

Kleinbauende Baureihe für dünnwandige Naben und beengte Platzverhältnisse

  • Selbstzentrierung
  • Ohne Axialverschiebung
  • Niedrige Flächenpressung
  • Innendurchmesser d: 8-130 mm
  • Außendurchmesser D: 15-165 mm
  • Einbaulänge L: 28-139 mm
  • Drehmoment T: 30-23.700 Nm
